ProstoSergey
25 апр 2018, 22:05
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

Колечко использовал такое https://www.nikom.biz/index.php?globo=A&info=A179019
Кольцо P4-T20/12/6.35-C Размер D20xd12xH6.35 Ui=2400 AL=1550nH, зеленый.
Забыл сказать что при подключении к генератору слышен свист из GDT. Может быть что сердечник уходит в насыщение?
ProstoSergey
25 апр 2018, 11:45
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

Номинал конденсатора последовательно подключонного к входу GDT пробовал менять. Не помогло(((
ProstoSergey
25 апр 2018, 11:44
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

В общем отключил сегодня ключи (irfp260n) нагрузил выходы конденсаторами 5.6нФ (по даташиту в 260-ых 5.2 нФ) включил и... Картина не изменилась. Также нету меандра((( попробовал подключить чисто к генератору этот GDT. На выходе также ничего((( как я понимаю что то не так с GDT. Что подскажите в данн...
ProstoSergey
24 апр 2018, 18:23
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

А выходы GDT нужно нагружать резистором и конденсатором при проверке?
ProstoSergey
24 апр 2018, 18:08
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

В общем пробовал сегодня снова колупать Теслу. Для начала отключил прерыватель (создал условие для CW режима -- удобно смотреть сигнал на затворах) Микросхемы сразу начали работать (+5 на енейбл не подавал, не знаю так должно быть или нет?? (тога получается что запрещающий сигнал то +5(12)В? )) Вмес...
ProstoSergey
24 апр 2018, 08:39
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

Нет((( За GDT как то не подумал. Сегодня по пробую.
ProstoSergey
23 апр 2018, 22:59
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

Вот кстати видео.

ProstoSergey
23 апр 2018, 22:56
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

Доброго всем вечера. Давно не писал та как занимался другим проектом и на Теслу попросту не было времени. Сегодня снова пробовали запустить. Сделал новый ТТ ТТ.jpg Намотал каскадом на первом колечке 27 витков а на втором 30. Подключил всё приблизительно по такой схеме схем.JPG . Тесла так и не старт...
ProstoSergey
03 апр 2018, 22:42
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

Есть и осциллографы и латр) А от как измерять ток в первичке токовым щупом это интересно. Хотел бы почитать)
ProstoSergey
03 апр 2018, 21:57
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

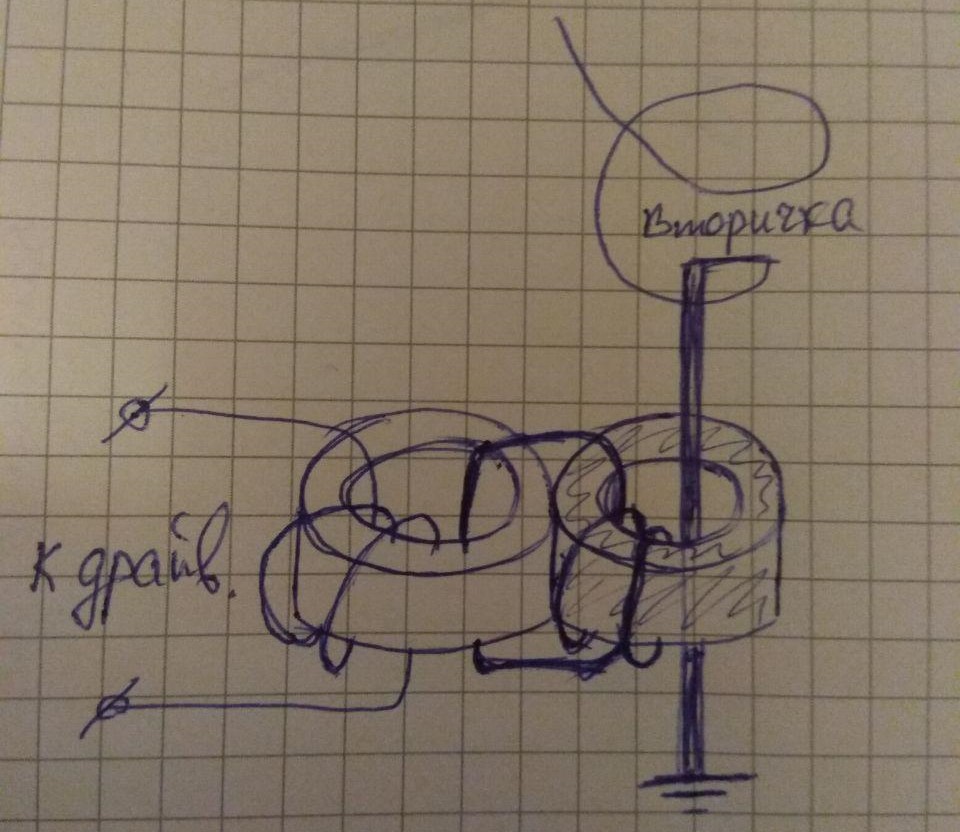

Как я понял должно получиться что-то типа этого?
И на каждом ТТ должно быть по 33 витка?
ProstoSergey
03 апр 2018, 20:10
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Re: Помогите запустить SSTC

Спасибо за ответы и советы. Сразу несколько вопросов. Я так и не смог найти калькулятор геометрии теслы(((( Да может я слепой, но найти не смог :oops: Если не тяжело та направьте куда нужно) По поводу ТТ. photo_2018-04-03_19-58-10.jpg Как я понимаю подключается он примерно так :) Как его правильно ф...
ProstoSergey
03 апр 2018, 17:48
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5098

Помогите запустить SSTC

Добрый день уважаемые форумчане. В университете была поставлена задача собрать Катушку Тесла (Не спрашивайте зачем, просто так нада :) ) После чего было просмотрено много информации, видео и тому подобного. Читал как наши, так и англоязычные ресурсы. Остановился на данной схеме, miniSSTCfnlsch.JPG т...
ProstoSergey
16 окт 2017, 23:22
Форум: Трансформаторы Тесла
Тема: Вопрос — Ответ
Ответы: 1243
Просмотры: 347022

Re: Вопрос — Ответ

iEugene0x7CA писал(а):Вот этот самый подходящий: https://www.nikom.biz/index.php?globo=A&info=A179019
Материал P4 и размеры удобные. Не знаю чего его в серый разукрасили на картинке, должен быть и в описании сказано, что зеленый.

Спасибо за помощь)
ProstoSergey
16 окт 2017, 12:14
Форум: Трансформаторы Тесла
Тема: Вопрос — Ответ
Ответы: 1243
Просмотры: 347022

Re: Вопрос — Ответ

Добрый день. В университете занимаюсь постройкой полумостовой SSTC. Но после первого включения результат оказался нулевой, поле вокруг катушки очень слабое (и сконцентрировано примерно по средине вторички - проверяли неоновой лампочкой). Грешу на само колечко GDT, прерыватель (будет переделываться, ...
