Найден 41 результат

Avenger
22 июн 2019, 00:35
Форум: Трансформаторы Тесла
Тема: Мысли по расчету VTTC
Ответы: 2
Просмотры: 785

Re: Мысли по расчету VTTC

Ну как я уже писал, все теслы я делал чисто эмпирически. Если при 10 витках первички анод лампы не будет калиться - то она вполне будет жить. Короче, надо собирать и тестить.
Avenger
27 мар 2019, 04:02
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Да думаю просто вышел за пределы регулировки. В квартирах работает отлично.
Avenger
26 мар 2019, 17:53
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Настройка резонанса уходит, очевидно. У меня тесла работает с мелким тороидом и большим (смотри мою тему) с небольшой перестройкой.
Avenger
25 мар 2019, 16:09
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Ну я транзисторных не собирал, но думаю так тоже никто никогда не заботится четвертьволновым резонансом.
Avenger
24 мар 2019, 20:57
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Просто я никогда не использую 1-4 резонанс, и всегда расчитываю для простого LC, и всегда результаты получаются отличные. Газотрон у вас в питании водородный как я понял. И как оно? Не раскаляется?
Avenger
24 мар 2019, 01:01
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Тиратрон для прерывателя? По самой колебательной системе. КПЕ как я понял, на 1нф максимальной ёмкости? Лампа как я понял, включена в триоде. Если у вас оно не работает в 1-4 длины волны... Я не пойму, а в чём собственно вопрос? Добиться длинного стриммера, или ОБЯЗАТЕЛЬНО на четвертьволновом резона...
Avenger
23 мар 2019, 17:34
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Слушай, я пишу-пишу, а бестолку. Если ничо воще не получаеццо, то вперёд в эмпирическую область (подбирай кап контура и число витков экспериментально). И покажи фото макета, мож у тебя там такой треш, что работать оно в принципе не будет. Мож лампа дохлая, много всякого "может".
Avenger
20 мар 2019, 14:15
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Оно взялось эмпирически. Когда делаешь "удочку" (отношение БОЛЬШЕ 1 к 5) - то стример лезет из середины вторки, или просто стример неадекватно маленький (стоячая волна), если "ПНИЩЕ" - то нужно обеспечить не очень гигантский коэфф. связи (образно), чтобы вся энергия не шла в толщ...
Avenger
19 мар 2019, 18:52
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

диаметра к длине. Т.е. например на моей тесле на гу-81м вторичка 10см диаметром и высотой 40см, провод 0,45мм (высота намотки 38см). Тороид в ЛКТ влияет несильно, обычно достаточно небольшого металлического диска.
Avenger
18 мар 2019, 16:40
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Для ламповой катушки лучше использовать отношение 1 к 4 или 1 к 5 (не больше), число витков 700-800, огромный торище ставить не стоит.
Avenger
16 мар 2019, 10:53
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Какого размера вторичка и какой толщины провод и сколько при этом витков?
Avenger
14 мар 2019, 19:58
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Считать просто как колебательный контур и всё.
Avenger
08 мар 2019, 03:40
Форум: Трансформаторы Тесла
Тема: Помогите по уму рассчитать и настроить ЛКТ
Ответы: 48
Просмотры: 5174

Re: Помогите по уму рассчитать и настроить ЛКТ

Каждый, кто хотя бы раз собирал конструкцию, известную как ламповая катушка Тесла (англ. Vacuum Tube Tesla Coil - или сокращённо VTTC) задавался вопросом, а как же выбираются номиналы тех или иных компонентов схемы для обеспечения наиболее эффективной работы устройства. В данной статье я постараюсь ...
Avenger
31 дек 2018, 20:57
Форум: Трансформаторы Тесла
Тема: Ламповая катушка Тесла на ГУ-39Б-1
Ответы: 58
Просмотры: 14168

Re: Ламповая катушка Тесла на ГУ-39Б-1

Давненько не писал ничего. Дело в том, что я переключился снова на другой проект, и тесла пока находится в неактивном состоянии. Но посути, сам генераторный блок уже смонтирован полностью. Установлен новый контурный конденсатор, один, а не ММС, как изначально планировалось. Спасибо одному моему хоро...
Avenger
18 сен 2018, 17:35
Форум: Трансформаторы Тесла
Тема: Ламповая катушка Тесла на ГУ-39Б-1
Ответы: 58
Просмотры: 14168

Re: Ламповая катушка Тесла на ГУ-39Б-1

Я бы не стал так насиловать ГУ-81. Она конечно надёжная, но всё-таки у неё тоже есть предел.
Avenger
29 авг 2018, 20:34
Форум: Трансформаторы Тесла
Тема: Ламповая катушка Тесла на ГУ-39Б-1
Ответы: 58
Просмотры: 14168

Re: Ламповая катушка Тесла на ГУ-39Б-1

Новости по проекту. При сегодняшнем прогоне пробило ОС даже несмотря на изолирующее кольцо. Последнее было демонтировано нахрен. И испытано разное положение ОС. Первое - это внизу (под первичкой), второе - это на том же месте, но с изменённой фазировкой обоих катушек (чтобы верхний вывод ОС не был з...
Avenger
26 авг 2018, 21:55
Форум: Трансформаторы Тесла
Тема: Ламповая катушка Тесла на ГУ-39Б-1
Ответы: 58
Просмотры: 14168

Re: Ламповая катушка Тесла на ГУ-39Б-1

Ну на самом деле, они часто используют именно свои лампы. Это та же 833А и С, ITL5-1 для более мощных тесел. Вообще, у них очень большой ассортимент генераторных ламп, просто сама концепция ламповой теслы у них давно не популярна.
Avenger
24 авг 2018, 19:05
Форум: Трансформаторы Тесла
Тема: Ламповая катушка Тесла на ГУ-39Б-1
Ответы: 58
Просмотры: 14168

Re: Ламповая катушка Тесла на ГУ-39Б-1

Ну я давно для себя решил, что не являюсь "обывателем пивных футбольных матчей". Кстати, вот свежее видео

http://www.youtube.com/watch?v=LXXM3WHQt88&t
Avenger
21 авг 2018, 22:59
Форум: Трансформаторы Тесла
Тема: Ламповая катушка Тесла на ГУ-39Б-1
Ответы: 58
Просмотры: 14168

Re: Ламповая катушка Тесла на ГУ-39Б-1

Делаю чисто для себя. Бюджет по самым скромным меркам, давно за сто тыщ. Рублей конечно. Без учёта работы конечно.
Avenger
19 авг 2018, 22:55
Форум: Трансформаторы Тесла
Тема: Ламповая катушка Тесла на ГУ-39Б-1
Ответы: 58
Просмотры: 14168

Re: Ламповая катушка Тесла на ГУ-39Б-1

Нет, не страшно. А что будет? Это же ламповая катушка, у неё стримеры не причиняют такого вреда как у ДРки. Максимально будут вот такие следы на теле, которые проходят довольно быстро.
Canon PowerShot A530_20150823_115556.jpg
Avenger
19 авг 2018, 17:43
Форум: Трансформаторы Тесла
Тема: Ламповая катушка Тесла на ГУ-39Б-1
Ответы: 58
Просмотры: 14168

Re: Ламповая катушка Тесла на ГУ-39Б-1

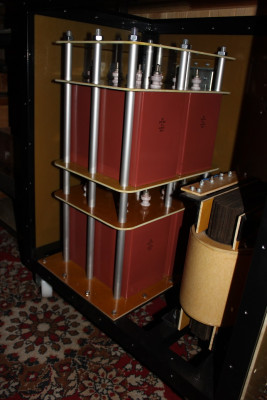

Итак, тесла впервые запущена в этом корпусе. ММС залепил из 4 капов по 470пф 20кв, тех же, что и были на макете. Подвесил её на стяжках, т.к. крепиться ММС будет на уголки, привинченные на переднюю панель устройства. Что удивило, и без настройки тесла выдала нормальный результат, примерно такой же, ...
