Rabby
30 июл 2018, 18:48
Форум: Жизненные вопросы
Тема: Нужен монтажник-сборщик современных электронных систем на производстве. Г. Киев
Ответы: 45
Просмотры: 6262

Re: Нужен монтажник-сборщик современных электронных систем на производстве. Г. Киев

по моему не в предприимчивости дело.Я живу в стране,где как раз с предприимчивостью у людей всё нормально,вот только это больше проблем делает,чем пользы.Слишком большая конкуренция валит цены,качество,бизнесы живут в проголодь.Я считаю проблема в головах,причём проблема глобальная-люди ни как не мо...
Rabby
26 июл 2018, 13:57
Форум: Микроконтроллеры и ПЛИС
Тема: Поднять частоту ШИМа с коррекцией фазы на AVR
Ответы: 13
Просмотры: 2586

Re: Поднять частоту ШИМа с коррекцией фазы на AVR

я задержку в конце while добавил бы хотя бы 1 мкс-а то чета слишком короткий код в while почему то зависает.
Rabby
22 июл 2018, 17:50
Форум: Микроконтроллеры и ПЛИС
Тема: Поднять частоту ШИМа с коррекцией фазы на AVR
Ответы: 13
Просмотры: 2586

Re: Поднять частоту ШИМа с коррекцией фазы на AVR

http://ww1.microchip.com/downloads/en/D ... supply.pdf -там почти готовая прога для бака с регулировкой по току,тока инициализацию добавить под нужный проц
Rabby
17 июн 2018, 18:56
Форум: Изба-флудильня
Тема: Флуд
Ответы: 291
Просмотры: 58501

Re: Флуд

50-100мкс- это у гигантских катух,настольные имеют резонансную частоту 100-300 ккц обычно,период 3-10 мкс.DR значит резонанс в двух контурах.Длина накачки ограничена максимальным импульсным током транзисторов,частота накачки ограничена температурой кристалла-чем больше разогреется кристалл за время ...
Rabby
13 июн 2018, 23:52
Форум: Изба-флудильня
Тема: Флуд
Ответы: 291
Просмотры: 58501

Re: Флуд

какие быстродействующие процессы?тут длина накачки несколько миллисекунд,1-2 миллисекунды уходит на первичный разогрев,500-100 герц воздух прекрасно колеблется.
Rabby
13 июн 2018, 21:47
Форум: Изба-флудильня
Тема: Флуд
Ответы: 291
Просмотры: 58501

Re: Флуд

на первичку напряжение подается плавно,что бы воздух в стримере успевал прогреться,и тогда стример растёт не только засчёт пробоя при повышении напряжения,сила Архимеда начинает помогать и направлять стример вверх
Rabby
13 июн 2018, 19:40
Форум: Изба-флудильня
Тема: Флуд
Ответы: 291
Просмотры: 58501

Re: Флуд

QCW работает так-вначале малым напряжением зажигается короткий стример,и постепенно увеличивается напряжение,и стример растёт с напряжением.
Rabby
22 май 2018, 06:42
Форум: Трансформаторы Тесла
Тема: Тесла от Рабиновича.SD inside :) -Постройка
Ответы: 18
Просмотры: 3911

Re: Тесла от Рабиновича.SD inside :) -Постройка

из плюсов-если все продумать,после печати остаётся минимум работ,все необходимые крепления и отверстия уже готовы,можно делать сложные формы.щас жду транзисторов-первый пяток-груз 200 :).
Rabby
18 май 2018, 13:39
Форум: Трансформаторы Тесла
Тема: Вопрос — Ответ
Ответы: 1243
Просмотры: 362873

Re: Вопрос — Ответ

Вопрос насчет деад-тайма.у IXGN60N60C2D1 Td(on) 18ns Tri 25ns Td(off) 95-150 ns Tfi 35 ns. С Rg 3.3 ом rise time получилось ~120 ns,fall time ~80ns.Разница 40 ns.Я так понимаю,Td(off) это время,через которое ток спадёт,после того,как Vge будет меньше Tth.Получается если дельта fall time/rise time ме...
Rabby
14 май 2018, 00:28
Форум: Трансформаторы Тесла
Тема: Тесла от Рабиновича.SD inside :) -Постройка
Ответы: 18
Просмотры: 3911

Re: Тесла от Рабиновича.SD inside :) -Постройка

тут не всё так просто -500 ватт это средняя мощность,а средняя мощность импульса на несколько киловатт тянет,и тут начинает работать эффект глухоты после громкого звука-несмотря на то,что заполнение всего 1-2% ,ухо слышит именно звук во время импулься-а там в пике у моста при осд 300а под 75-80 кватт
Rabby
07 май 2018, 11:31
Форум: Трансформаторы Тесла
Тема: Тесла от Рабиновича.SD inside :) -Постройка
Ответы: 18
Просмотры: 3911

Re: Тесла от Рабиновича.SD inside :) -Постройка

в этом то и суть-сделать прототип дубовой катушки,которую можно смело давать ди-джеям,и если че,без лишней пайки поменять транзисторы.Даже 1квт звучит так,что заткнёт любые колонки на несколько килловат
Rabby
07 май 2018, 10:49
Форум: Трансформаторы Тесла
Тема: Тесла от Рабиновича.SD inside :) -Постройка
Ответы: 18
Просмотры: 3911

Re: Тесла от Рабиновича.SD inside :) -Постройка

t3.jpg t2.jpg t1.jpg проэкт движется черепашьими темпами,сейчас как то так.жду бп-шку и вентилятор на 24 в. После небольшого отпуска вернусь и закончу уже надеюсь. Savolу-сейчас уже менять что то поздно,да и помех бояться-в ро...теслы не строить :) и у меня немного другой концепт-хочется сделать вс...
Rabby
25 апр 2018, 23:30
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5536

Re: Помогите запустить SSTC

а попробуйте просто сопротивлением выход драйвера нагрузить,без гдт,потянет ли.если уццшки не с диджика,большая вероятность что они хлам,enable не рабочий,нагрузку не держат
Rabby
25 апр 2018, 18:33
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5536

Re: Помогите запустить SSTC

похоже сердечник не подходит.ну или что то случилось со вторичными обмотками,что мало вероятно(иногда может надломиться провод) и если ТГР намотан на тороиде неизвестного происхождения,большая вероятность что этот сердечник совсем не подходит,тороидные трансформаторы редкость.Можно намотать на ЕЕ ил...
Rabby
24 апр 2018, 18:21
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5536

Re: Помогите запустить SSTC

есть подозрение что ключам пришёл писец-отсоедините гдт и посмотрите что он выдаст на вторичных обмотках.если без ключей меандр,а с ключами г.-ключи мёртвые
Rabby
24 апр 2018, 06:25
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5536

Re: Помогите запустить SSTC

А напряжение какое подавали? На малом напряжении надо уменьшить количество витков первички-крокодильчик пониже подцепить
Rabby
19 апр 2018, 12:18
Форум: Трансформаторы Тесла
Тема: Тесла от Рабиновича.SD inside :) -Постройка
Ответы: 18
Просмотры: 3911

Re: Тесла от Рабиновича.SD inside :) -Постройка

GDT будет на плате,торчать будут хвосты первичек,под выходы вторичек есть отверстия.Сейчас думаю,как лучше будет их положить или ставить стоя.Для крепления напечатаю пластиковую оправку,ну или просто можно приклеить.Кстати,а шо за марка сердечников применялись в ST2?мне достались от кефирщиков 2 так...
Rabby
16 апр 2018, 18:26
Форум: Изба-флудильня
Тема: Флуд
Ответы: 291
Просмотры: 58501

Re: Флуд

только мне кажется что тут кто то ботов на форуме испытывает? если да,то какой то слабенький AI :)
Rabby
14 апр 2018, 21:41
Форум: Трансформаторы Тесла
Тема: Тесла от Рабиновича.SD inside :) -Постройка
Ответы: 18
Просмотры: 3911

Re: Тесла от Рабиновича.SD inside :) -Постройка

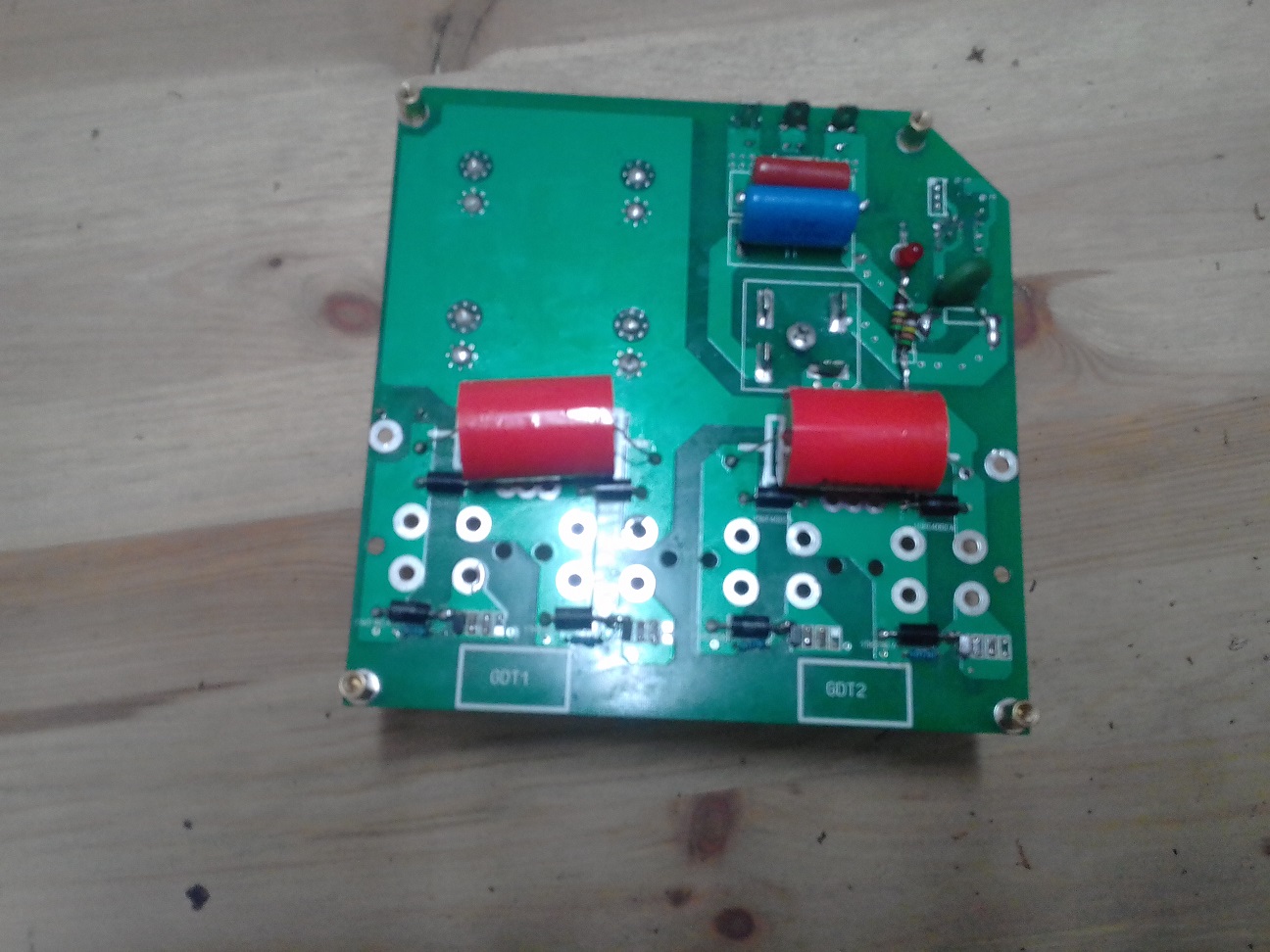

Собрал новую силовую,радиатор на подходе. Осталось допилить модель корпуса и в печать :)
Rabby
12 апр 2018, 07:00
Форум: Изба-флудильня
Тема: Флуд
Ответы: 291
Просмотры: 58501

Re: Флуд



С днём космонавтики,товарищи!
Make spacecrfat, no warcraft
Rabby
05 апр 2018, 21:23
Форум: Наши проекты
Тема: SimpleDriver
Ответы: 320
Просмотры: 159811

Re: SimpleDriver

на многих платах видел такое решение кольцевая клема на верхнем слое на одном или нескольких отверстиях крепления,сами отверстия не подключены и без метализации.я такую клему и подпаял на нижний земляной слой и само кольцо под болт возле power конектора на верхем слое.через этот болт и латуную стойк...
Rabby
04 апр 2018, 14:43
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5536

Re: Помогите запустить SSTC

Как я понял должно получиться что-то типа этого?photo_2018-04-03_21-52-43.jpg И на каждом ТТ должно быть по 33 витка? Для ТТ SSTC достаточно 30-50 витков на одном кольце, второго не нужно. что сомнительно,что для большинства сстц катушек хватит 30-50 витков.это если на первичный контур вешать,что б...
Rabby
04 апр 2018, 00:15
Форум: Трансформаторы Тесла
Тема: Тесла от Рабиновича.SD inside :) -Постройка
Ответы: 18
Просмотры: 3911

Re: Тесла от Рабиновича.SD inside :) -Постройка

медь будет 2oz.a вий таки да,стоит добавить,шота забыл совсем :)
Rabby
03 апр 2018, 22:29
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5536

Re: Помогите запустить SSTC

но ослик и латр всё таки нужен-что б посмотреть при помощи ТТ ток в первичном контуре,что б не превысить максимально допустимого.Ну или надо хотя бы приблизительно расчитать,хотя это гемор полный,это не трансформатор на сердечнике,где к.связи почти 1.
Rabby
03 апр 2018, 22:18
Форум: Трансформаторы Тесла
Тема: Помогите запустить SSTC
Ответы: 26
Просмотры: 5536

Re: Помогите запустить SSTC

правильно.необязательно,можно 20 и 20 получим 400 к.т. или 30 и 20 будет 600

http://tqfp.org/calculatoria/
