привязка designator и comment к УГО компонента

ALEx
Сообщения: 4

Сообщение ALEx » 08 фев 2015, 12:18

Доброго времени!
открываю чужой проект в схемном редакторе кликом выделяю УГО компонента,
с выделением самого тела (корпуса и пинов) к выделению подключаются поля designator и comment,
делая возможным перемещение [всех вместе]. Причем становятся видными зеленые линии привязки полей
designator и comment к телу компонента.


Вопрос в том, что в редакторе библиотек никак не могу привязать
эти поля к корпусу УГО, как это делается? или привязка появляется только когда из библиотеки компонент переноситься в схемный редактор?
AD 14
С уважением.

Аватара пользователя
N1X
Сообщения: 315
Откуда: Беларусь, Гомель

Сообщение N1X » 08 фев 2015, 13:51

Только на схеме так работает (мое мнение), а втобы при добавлении в схему они остались там, где их поставили в библиотеке нужно с них Autoposition в свойствах снять...
Правда тогда рядом с ними появляется точка, которая норовит пролезть и в принтер :)

Аватара пользователя
aitras
Сообщения: 92
Откуда: Ульяновск

Сообщение aitras » 08 фев 2015, 22:54

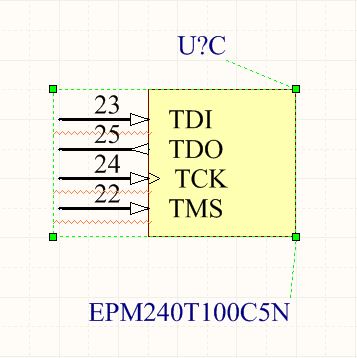

А не нужно ничего привязывать. Они прописываются в свойствах УГО и все:

2015-02-08 22-53-57 Скриншот экрана.png
