Эмбеддерский порн :)

Сообщение **BSVi** » 21 май 2012, 22:32

Наткнулся на кучу платок, которые весьма впечатляют. Я в шоке, как такое можно делать

К примеру, пред: тыц зад: тыц Зацените, какими букашками выглядят корпусища о 100 ногах!

Да и вообще, вся продукция этой компании стоит того, чтобы на нее посмотреть и хорошенько так облизнуться

Сайтик конторы - тыц

Если вы видели еще какие-то впечатляющие или очень красивые платки, детали и прочее около-эмбеддерские фиговины, предлагаю отпоститься

Qic · Сообщение **Qic** » 21 май 2012, 22:45

ОМГВТФ?
Судя по тому что тут 16 корпусов и 16 коаксиальных коннекторов и один управляющий корпус, я думаю что это какойто лютый АЦП (врятле ЦАП, не вижу усилителей).
Это не прон, это прям экстаз разработчика в физическом воплощении.
Прон это БГА на проводках к платам подпаивать =D

АПД
А ну тут больше чем я увидел с первого взгляда =) Всякие оптические коннекторы, слоты под 4 содимм ддр. Таки это эмбеддерская плата, только ума не приложу что на ней можно разрабатывать. Я бы лучше сделал пачку однотипных модулей и материнскую плату.

Сообщение **BSVi** » 21 май 2012, 22:56

Как я понимаю, на таких штуках отлаживают реальные цифровые микросхемы (ну, микропроцессоры разные) перед тем, как их заказывать на производстве. Штука реально мега-крутая.

Кстати, есть подобная но намного более известная платка - DeepCrack. Платка ломала DES (это такой стандарт шифрования), собственно, из-за нее DES и вышел из употребления. В английской вики есть про нее статья с фиговой картинкой.

Это я к тому, что этот монстр вполне можно использовать для взлома разных страшных секретов.

Qic · Сообщение **Qic** » 22 май 2012, 03:08

Т.е. этот "полигон" ни что иное как объединение корпусов ПЛИС как объединение блоков внутри ПЛИС?
Интересно, как изначально предопределяется разрядность общей шины данных? Ведь такая там должна быть.
Кстати, не попадались схемы процессоров/микроконтроллеров?
Интересно фактическое устройство глянуть.

Сообщение **BSVi** » 22 май 2012, 07:28

Т.е. этот "полигон" ни что иное как объединение корпусов ПЛИС как объединение блоков внутри ПЛИС?

Ага, именно так.

Интересно, как изначально предопределяется разрядность общей шины данных?

А вот, хз. Там еще для разных направлений разные разрядности. Наверное, просто вязли типичную разрядность для применения и умножили на два

Кстати, не попадались схемы процессоров/микроконтроллеров?

Как-же, не попадалось? А в UTC3.3 что испольуется?

)

Взять можно вот тут: http://opencores.com/ там много разного, есть и AVR и 8051, есть даже клон ARMа (Amber). Я использую picoblaze, но он сильно привязан к xilinx'у, поэтому лучше смореть его свободный клон - pacoblaze

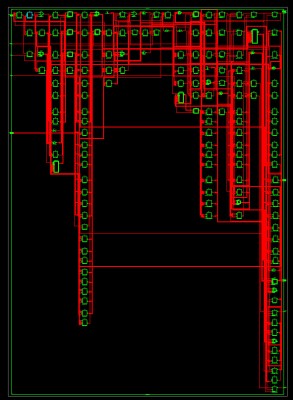

Если тебе интересна сама схема в графическом представлении, то, picoblze, это выглядит как-то вот так:

Sharix · Сообщение **Sharix** » 22 май 2012, 12:39

фап-фап

Qic · Сообщение **Qic** » 22 май 2012, 14:45

Откудаж я знал что в UTC используется, я думал что плис просто какбэ логику из отдельных корпусов заменяет, а там аж проц...
Спасибо за сайт, пофапаем =D

N1X · Сообщение **N1X** » 22 май 2012, 16:58

Так там и проц из "корпусов", которые плис заменяет )

Сообщение **BSVi** » 06 сен 2012, 16:25

Трушный маникюр.

alex34 · Сообщение **alex34** » 02 янв 2013, 13:13

Немного домашнего прона

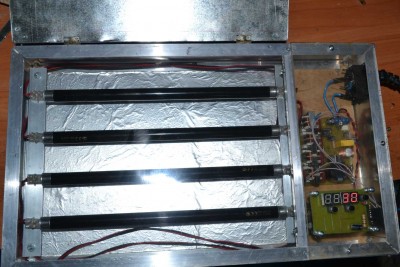

. Моя светилка для фоторезиста. Закончил, хочу похвастаться. Можете кидать помидорами )

N1X · Сообщение **N1X** » 02 янв 2013, 23:06

Сам такую мудрить задумывал =)
Думал найти старый сканер и туда воткнуть, но потом прикинул что задолбусь целиться шаблоном вверх ногами...

И могу сказать что много проводов ))) Резонансный кондер просится прямо в клемник на дальнем конце лампы =)
