SSTC от TERAVOLT
значит новую придется наматывать,и придется проволоку покупать 0,35 трубу новую и лак,ох дорого мне сядет этот прожект
Люди спасайте!!!!мне пришел переходник с миди на юсб,но я не могу ума приложить,как мне в юсб отправить аудио сигнал,я уже скачал Nuendo,полазил в ней,так и не понял ничего....помогите пожалуйста разобраться
адаптер у меня как на видео http://www.youtube.com/watch?v=YI1mG-0-jMs
адаптер у меня как на видео http://www.youtube.com/watch?v=YI1mG-0-jMs
разобрался,все заработало,на выходе прерывателя есть МИДИИИ...УРААА
господа,приехали уццшки,все в сборе и теперь можно думать над общей схемой управления и силовой

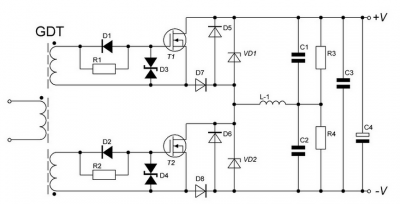

так...драйвера уцц37322 и 37321+мост из irf7105 на выход уццшек,раз уж я их купил,меньше шансов что уццха защелкнется...прерыватель вы итак знаете какой...полумост полный фарш с супрессорами 1,5ке400а шотки 30cpq150 фасты hfa15pb60 & irfp460 пленки по питанию само собой и эл.лит 1000мкф400в раз уж купил...все хочу на одной плате сделать...драйвер питать буду от иип на 12в 2а
чтот моя тема протухает потихоньку,активнее народ

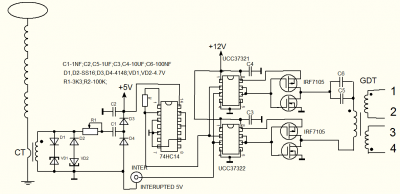

вот набросал схемку,критика?че добавить че убавить?
вот набросал схемку,критика?че добавить че убавить?
Убирай повторители на транзисторах. УЦЦшек хватит чтобы транзюки качать, а из-за прострелов, повторитель будет сильно греться.
и вот диоды ss16 на что можно заменить?если 4148 поставить не страшно?или вот ss14...там то напруга небольшая?
ss14 не могу найти,в магазе нету,на материнках нашел ss12 думаю сойдут,хоть и со скрипом...проблемка есть еще одна-74hc14 не в одном магазине города нету в продаже,будут только на следующей недели а руки то чешутся,я нашел на материнке микросхему,и на ней непонятная байда написана (41z55xj а чуть ниже просто hc14)это оно?есть такие же hc32 hc00 hc02...
TERAVOLT писал(а):чтот моя тема протухает потихоньку,активнее народ
вот набросал схемку,критика?че добавить че убавить?
собирал эту схему управления и еще с lm311 током граничения -обе схемы работали не правильно-с разрядника дуга была маленькая ,но мощная как на сварочнике.подозрения пали на ucc37321 или 322 точно не помню,сигнал на eneibl поступал а на выходе не было-поменял 3 пары уцешек-единственное что все были в smd корпусе, в dipe не пробовал,хотел сделать драйвер-компакт
ну а что не так?ос я стырил с малеум малефикарум,уццшки просто как и должны стоять...что не так то?
я не могу найти вв конденсаторы на 100нф,для заземления теслы(((я вот че думаю....у меня есть кондеры типа х2 на 100нан и 275в,может их можно использовать?или есть вариант 47нф 2000в свв81...из вв керамики самые мощные 4,7нф
еще очень интересно,можно ли параллельно выходу прерывателя впендюрить светодиод последовательно с разистором 1к,чтоб мигал в такт миди...не повлечет ли неприятных последствий?или лучше к диодной вилке в обратном направлении?кстати там кондера(после диодн вилки) на 1нф не мало будет?частота под 165кгц расчетная,обычно 100нф ставят

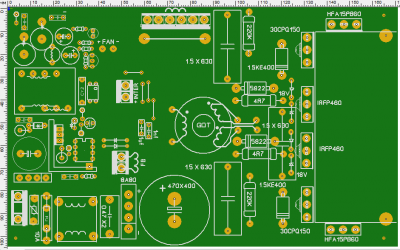

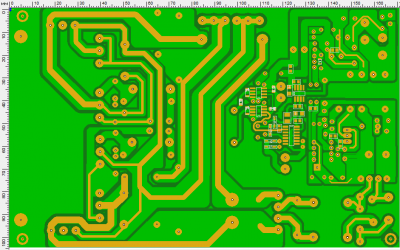

Привет,вот и плата готова,жду вашего одобрения и собираю...
Файл печатной платы прилагается под картинками
Все светло-зеленые дорожки на картинке пролуживаются,остальные под маской будут...
Файл печатной платы прилагается под картинками
Все светло-зеленые дорожки на картинке пролуживаются,остальные под маской будут...
- Вложения
-
- Архив WinRAR.rar
- (82.83 КБ) 232 скачивания
1.5ке440са-будут повеселей,ну а вообщем все красиво
Прерывателю не хватает питания на разъеме
у прерывателя батарейка своя есть)))а 1,5ке440 нету,есть только 1,5ке400а тем более в наличии))что скажите?я собираю?
Тыж понимаешь, что чтоб что-то точно сказать нужно час потратить разглядывая плату. Но внешне выглядит нормально.
