SimpleInterrupter

[iEugene0x7CA]

А что у нас с ценовым вопросом?
Вот, аппаратно довольно простой OneTesla MIDI Interrupter стоит 70 баксов, весьма не мало для среднестатистического паяльщика:
http://onetesla.com/index.php/products/ ... k7YGNLJTFA

SimpleInt в 1000 раз круче при этом, что тогда насчет него?

P.S.
И будут ли скидки для постоянно следивших за разработкой?

[Predator]

нее
можно же просто сделать разъем к которому подключается спаянная плата частотомера

[BSVi]

iEugene0x7CA, я уже говорил, порядка 50$

Predator, нет, такого не будет. Просто мало кому оно нужно, но размер платы увеличит. А у меня он заточен под минимальный на сидстудио. При большом желании можно подпаяться к соответствющей ножке контроллера, если все-равно паять нужно схему, это не так сложно.

[Predator]

можно хотя бы пяточки для подпайки сделать ?

[BSVi]

Посмотрел, на плате их не удобно выводить, а переразводить не особо хочется, темболее, как по мне, сомнительная фича для прерывателя. Поэтому, будет без измерителей. Измерители есть в симплтесле

[BSVi]

Заказал 10шт плат у Антощенко. Платы получаться не хайэнд и без шелкографии, но штука простая и для тестов пойдет. Ждем-с

[BSVi]

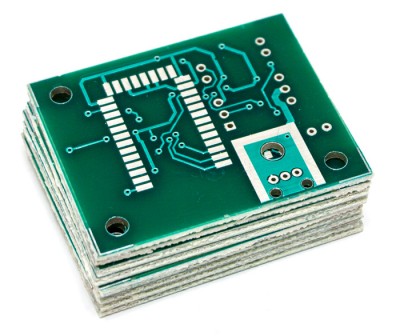

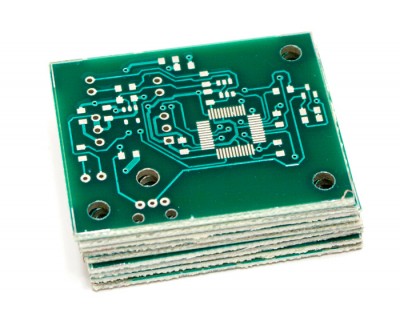

Пришли тестовые платки.

Теперь нужно смонтировать, немного дописать прошивку и тестировать.

[iEugene0x7CA]

Над будет на следующую тусу захватить нетбук со ST-Link, в тихаря считать прошу... Фотографии печаток уже имеются.

[Victor]

А то цена ж никуда не годится!

А вот интересно, за какую цену Вы согласны сделать такой же продукт и его распространять?

[BSVi]

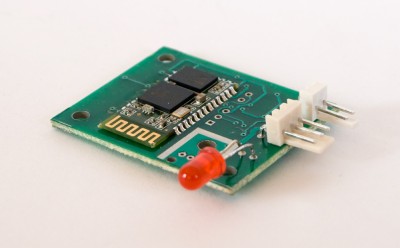

Собрал, дописал прошивку и протестировал SI. Сверху это выглядит вот так:

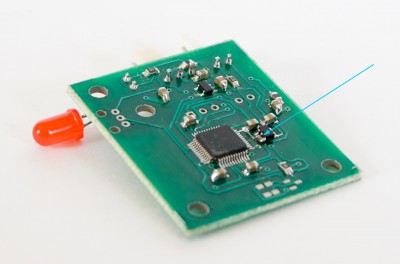

Естественно, не обошлось без ошибки - забыл про подтягивающий резистор, из-за чего при включении почти на миллисекунду выход становился "высоким". Но, повезло, что контакты между которыми нужно бросить резистор оказались рядом и я его смог просто допаять на выводы микросхемы.

Работает на отлично. Цена (без оптики) - 50$, доставка в страны СНГ - 3$. Доставка по Украине - Новая Почта с оплатой покупателем. В наличии будут примерно через три недели (блютус модули едут из Китая). Кому хочется, добро пожаловать в личку.

[Dimylko]

Можно видео работы интерраптера и спецификацию? Столько всяких идей было реализовано у тебя, но какие из них ты "втулил" в этот интерраптер?

[BSVi]

Сейчас быстренько напишу сюда, а вообще нужно будет статейку написать.

Итак:
Напряжение питания - 5В
Выходное напряжение - 5В
Ток потребления - 30mA

Прерыватель управляется с андроидофона и обладает всеми функциями прерывателя симплтеслы. Вот краткий список:

• Обычный прерыватель
  1. Регулируется ширина импульсов (максимум задается в настройках)
  2. Регулируется частота импульсов (максимум задается в настройках)
  3. Регулируется ширина импульсов burst режима (от 0% до 100%). При 100% burst отключается.
  4. Регулируется частота burst режима (от 1 до 10гц)
  Midi прерыватель
  1. Открываются стандартные MIDI файлы.
  2. Выбирается дорожка для воспроизведения
  3. Изменяются параметры ADSR+LFO+Portamento
  4. Задается максимальная ширина импульсов
  5. Задается уменьшение ширины импульсов при увеличении частоты.
  6. Возможна поддержка громкости нот из midi файла
  Внешний вход обладает всеми возможностями midi прерывателя плюс
  1. Принимает стандартный MIDI протокол по проводному или оптическому интерфейсу (переключение производится запайкой компонентов)
  2. Поддерживает изменение ADSR+LFO+Portamento параметров на лету
  3. Одновременное управление по внешнему интерфейсу и по blutooth - невозможно.

Используется прошивка от SimpleTesla, поэтому все исправления и дополнения они получают одновременно. Измерение частот обмоток, в отличии от simpletesla, недоступно.

[freeman401]

Был бы он двухканальным, с ST или Versatile передатчиками, да еще с режимами ARSG и phased-interruption, я бы купил, скорее всего
По качеству звучания и количеству миди плюшек SI на порядок переплевывает все интеры от Филлипа и Гудчайлда

[BSVi]

Возьмите две шутки и будет двухканальный. Передатчики можно припаять любые, просто придется вытащить их на проводочках. Очевидно-же, что под все передатчики в мире место не предусмотришь. Кстати, провод от IF передатчика подходит к Versatile. Тесть, можно с одной стороны зажимать в SI, а с другой - цеплять к HFBR'кам.

[Predator]

>>Тесть, можно с одной стороны зажимать в SI, а с другой - цеплять к HFBR'кам
--- угу я эту штуку заметил тогда когда первый раз позарился на IF тк купил 1мм оптоволокно от Avago

>>Принимает стандартный MIDI протокол по проводному или оптическому интерфейсу
---а как быть с длительностью пачки если я к примеру планирую использовать Usb to MIDI кабель ? можно ли ее как то ограничить ?

>>Используется прошивка от SimpleTesla, поэтому все исправления и дополнения они получают одновременно. Измерение частот обмоток, в отличии от simpletesla, недоступно.
---чисто теоретически , если подпаяться к STM'ке возможно будет пользоваться этими фитчами ?

[BSVi]

а как быть с длительностью пачки если я к примеру планирую использовать Usb to MIDI кабель ? можно ли ее как то ограничить ?

Сейчас она задается по блютусу. В будущем планирую сделать специальную программку, которой можно это будет задавать и по оптике. По midi можно регулировать "громкость" - это, фактически какой процент от заданной по блютусу длинны накачки использовать.

чисто теоретически , если подпаяться к STM'ке возможно будет пользоваться этими фитчами ?

Да, никаких ограничений в софте нет. Нужно просто подпаяться к нужном выводу.

[Predator]

>>Сейчас она задается по блютусу. В будущем планирую сделать специальную программку, которой можно это будет задавать и по оптике. По midi можно регулировать "громкость" - это, фактически какой процент от заданной по блютусу длинны накачки использовать.

то есть я подключаюсь по BT и выставляю к примеру 100мкс и после этого подаю сигнал по оптике
так ?

[BSVi]

так ?

Именно. При этом громкости 127 в миди канале будет соответствовать 100мкс, а громкости 64 - 50мкс (громкость в миди измеряется от 0 до 127, если кто не знает). Тоесть, длинной стримера можно управлять с синтезатора/миди хоста.

[Predator]

круто !

[BSVi]

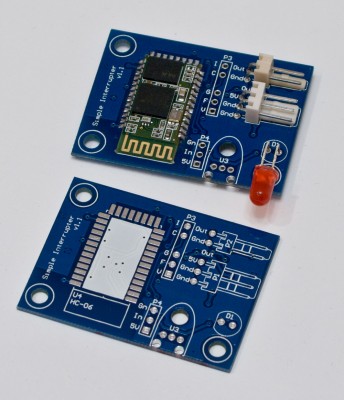

Приехали платки для SI. Из срочно разысканных компонентов, спаял первый экземпляр и он заработал. Кроме того, пока никаких глюков я найти не смог. Поэтому нужно еще немного тестирования и можно выпускать.

Как оказалось, очень мало людей понимают зачем вообще SI нужен. Нужно написать статью о том, как его "готовить".

Быстро сделанная фотография, которая красоты не передает, просто показывает примерный внешний вид платки

[BSVi]

Итак, после очереди из гугля, осталось небольшое количество SI. Желающие могут приобрести их на барахолке.
http://tqfp.org/auction/item/simple_interrupter

[Predator]

Bsvi , можно приаттачить схемку либо к форуму или к статье ?

[BSVi]

Без проблем.

[Dimylko]

Вот такой вопрос назрел. При открытии миди файла на компьютере, автоматически определяется инструмент для каждой звуковой дорожки. Можно ли для каждого инструмента сделать ассоциации в ADSR, чтобы автоматически выставлялись настройки для похожего звучания?

[BSVi]

Сделать сложно, потому, что конкретное звучание зависит от конкретной теслы. Намного правильнее наруливать в ручную.
