Моя первая полумостовая тесла

[GRoza]

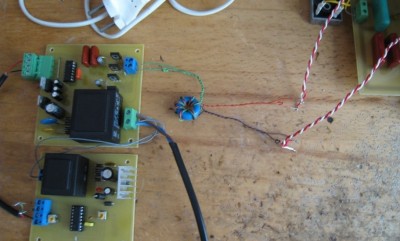

Захотел собрать Теслу полумостовую, но пока с фиксированным генератором. Генератор собрал на TL494, в ней регулируется и частота и дед-тайм, далее Тригер Шмидта, микросхема драйвер ir4427 потом пара комплементаров BD139/140. Все это через кондер около 5 мкф (керамика ) управляет GDT, а он полу-мостом с полной обвязкой.
Собрал к нему и прерыватель на Attiny13, что синхронный с сетью, запускал от сети вроде не взрывается Но терзауют сомнения, насчет осцилограмм на затворе транзистора.

Вот видео с синхро-прерывателем на Attiny13(при работе не греется почти):
https://www.youtube.com/watch?v=uO_IYby ... 2El2UvEXAw

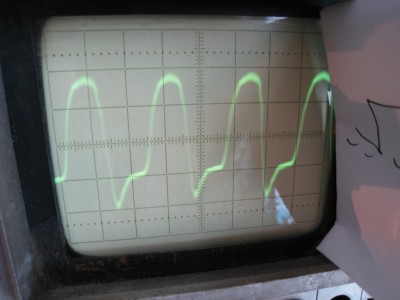

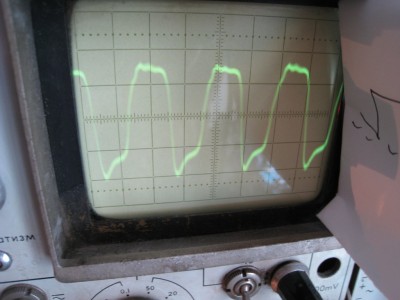

GDT намотан филярно 7 витков, вроде фронты нормальные, но верхушка как возбуждается что ле?

[BSVi]

На этом осциллографе подробностей не видно, но внешне сигнал абсолютно нормальный. Ничего там не возбуждается. Поздравления с запуском конструкции!

[GRoza]

Фух, спасибо, а то думал что страшноватый сигнал

Конечно попалил кучьку транзисторв, аж 8 шт. Пока настроил, то от сквозняка дохли, пока его (дед тайм) не подкрутил, то от выбросов, пока не поставил супрессор в затворе на 18 вольт.

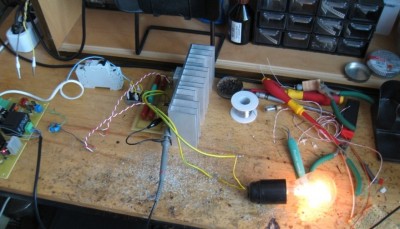

Да и ещё в самом начале сделал навесом силовую, и она звенела, было видно, а как на плату перевел звон исчез

Теперь такой вопрос, а может ли транзисторы вылетать если прерыватель по питанию, стоял не синхро а обычный на 555? Просто в начале поставил обычный и через пару сек вылети один ключ.

[BSVi]

А зачем вообще прерывать по питанию?

[GRoza]

Ну вобще пробовал прерывать по выводу ОС на TL494, но может у меня так было, при низкой длительности её заклинивало, что сразу приводило к вылету обоих ключей

[BSVi]

Вообще, странно, GDT физически не должен давать двум ключам открыться одновременно. Что-то не так на кухне Возможно, маловато напряжение GDT.

[GRoza]

Да читал, ты писал про это Но блин бывает видимо, не питание норма 11-12 вольт, можно даже и 15 сделать, ir4427 позволяет, так будет в принципе надежнее.

[BSVi]

Какая развертка по вертикали у осциллографа?

[GRoza]

2V/см 5мс

[BSVi]

То есть, размах на затворах - 2в (или 4в?) чтоли? Это ОЧЕНЬ мало.

[GRoza]

Эм, ну где в раене 8-10 вольт, это мало? Там не 2 в/ см блин, тупанул там 5, просто убитая шкала

[BSVi]

да, очень мало, нужно минимум 12, лучше 15

[GRoza]

Ок, тогда сегодня буду повышать, а что лучше, на твое мнение, повышать питание дров или просто сделать повышающим ГДТ?

[BSVi]

Лучше, повышать питание дров, потому, что у повышающего GDT пользе индуктивность рассеяния.

[GRoza]

Ок, спасибо, за совет Позже отпишусь

UPD:
Пришел домой, померял напругу во время работы генератора, и офигел. Там аж 9 вольт, вот по этому и на ГДТ так мало оказалось Ну что ж, думаю уберу нафиг это стаб на 12 вольт толку то? Все равно после транса, на постоянке, больше 15 вольт не бывает. Транс же 2 обмотки по 9 вольт, соединенные параллельно

Будет в раене 12-13 Вольт после диодного моста.

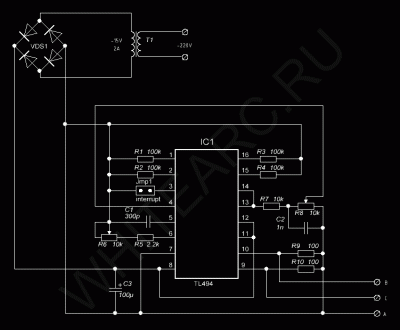

Нарисовал схемку дров, может кому то подойдут, довольно бюджетные да и нормальные, как по мне. Делал на TC4420, они тож давали хороший сигнал но грелись, а эта с биполярниками ну совсем не греется, а транзисторы до 40- 50 градусов максимум нагреваются. Тем более что IR4427 стоит всего то 12 грн, по сравнению с UCC по 20-30 грн. И имеет плюсы в плане того, что на борту сразу 2 канала в одном корпусе и питание максимальное под 25 вольт, хотя это уже критическое но 20 вольт держит нормально, судя по буржуйским форумам. Хотя надо отдать должное, по току она слабовата все таки, без усиления греется сильно.

Странно что её так редко юзают, в Теслах

[GRoza]

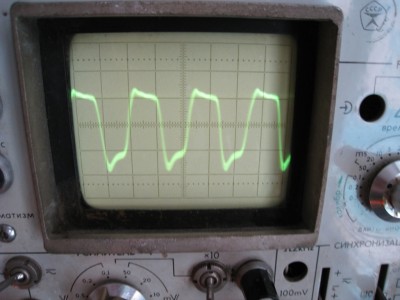

Короч, доделал так, что бы на затворе было 13 вольт, вроде норм

Сделал некое подобие ДРки, поставил кап (на емкость ниже резонансной), последовательно с первичкой, и после этого разряд стал больше. Стример достиг длины вторички и иногда даже на пару см больше.

https://www.youtube.com/watch?v=mbMKDd7 ... 2El2UvEXAw

[BSVi]

13 в маловато для DRSSTC. Там ток больше и транзисторы нужно лучше открывать. Ну а вообще - зачет!

[GRoza]

Спасибо
Ну тогда поищу другой трансик повышу до 15 вольт.

Кстате убедился, что оптика это "ужас" для SSTC, 5 транзисторов на ней убил, а с ГДТ, просто мечта. Собирал оптику, смотрел осцилом сигнал красивый, дрова питал от 2 разных трансов, обвязка танталами, разводка как положено, вычищал в ультразвуковой ванне в "Solinse" с дистилированой водой. Но как повышал на латре напругу выше 150 вольт, синхронно вылетали оба ключа. С ГДТ такого не было, с ними вылетал только один Только пока не стал Ген прерывать
Так что для себя убедился для ССТЦ, нужно именно ГДТ.

[GRoza]

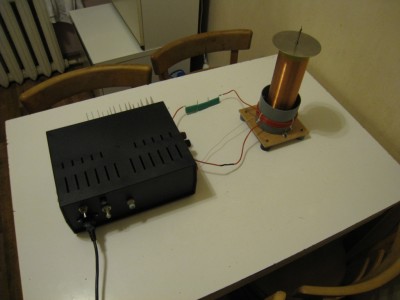

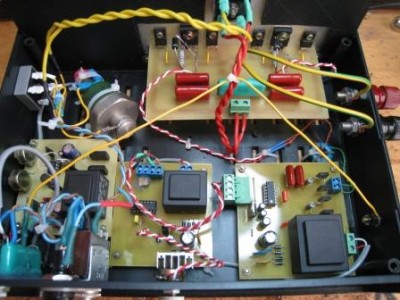

Упаковал в корпус свою катушку

Ну и видео:
https://www.youtube.com/watch?v=7ycA0XmFBIA

[BSVi]

Крутой констракшн. А зачем аж 3 трансформатора?

[GRoza]

Спасибо:)

Да прост
Были дома трансики, решил по использовать, хотя да лучше было использовать один импульсный БП на 15 Вольт где то 20 Ватт.
