Вопрос — Ответ

Обсуждение общих вопросов, связанных с трансформаторами Тесла.
super_bum
Posts: 229
Joined: 28 Feb 2014, 23:24
Location: Earth

Re: Вопрос — Ответ

Post by super_bum »

А в чем проблема поставить перед одним из каналов инвертор?
Poznajuschij
Posts: 223
Joined: 25 Nov 2014, 10:06

Re: Вопрос — Ответ

Post by Poznajuschij »

Проблема в ШИМ-е )))
super_bum
Posts: 229
Joined: 28 Feb 2014, 23:24
Location: Earth

Re: Вопрос — Ответ

Post by super_bum »

Чем вы намереваетесь рулить с помощью этого драйвера и силовой?
Poznajuschij
Posts: 223
Joined: 25 Nov 2014, 10:06

Re: Вопрос — Ответ

Post by Poznajuschij »

Да всем подряд... Так сказать лабораторная силовая))) Просто хотел её к генератору цеплять... а он оказывается не может простейшую вещь делать... ну или я так и не нашёл этой функции в нём.
super_bum
Posts: 229
Joined: 28 Feb 2014, 23:24
Location: Earth

Re: Вопрос — Ответ

Post by super_bum »

Так а какая силовая - понижайка, повышайка, мост/полумост?
Poznajuschij
Posts: 223
Joined: 25 Nov 2014, 10:06

Re: Вопрос — Ответ

Post by Poznajuschij »

Полумост. Просто полумост, могу лампочку подключить, а могу индуктор Теслы)
User avatar
ArcSound
Posts: 197
Joined: 25 Mar 2015, 20:45
Location: Красноярск
Contact:

Re: Вопрос — Ответ

Post by ArcSound »

Pigball wrote:John007.
Джонни, этот приём называется "сицилианская засчита" ? :lol:
А сильно теряется моща? А то я вообще для развязки юзаю 24В трансформатор больше нет. А есть у меня два одинаковых транса от бесперебойников.
Ггг эт называется выкручиваемся как можем из подручного хлама:)
Теряется не сильно, но мощи ровно столько сколько может дать трансформатор. Просто быстро и действенно.))) Тут тема ест на форуме Моя первая тесла, там и моя видюха есть вот там я как раз таки юзал два транса от упсников для питания) от упсников хорошо подходят, довольно мощные и вторички большой ток тянут.
super_bum
Posts: 229
Joined: 28 Feb 2014, 23:24
Location: Earth

Re: Вопрос — Ответ

Post by super_bum »

значит нужно подавать на 1 канал ШИМ с заполнением X%, а на второй канал ШИМ с заполнением 100-X%.
User avatar
Pigball
Posts: 164
Joined: 22 Apr 2017, 01:18

Re: Вопрос — Ответ

Post by Pigball »

John007.
Кстати - спасибо большое. Твой случайный коммент с этими двумя трансформаторами для развязки избавил меня от дополнительных расходов и поисков. Реально - работает отлично. Чего я сам до такого не додумался?
R2R
Posts: 200
Joined: 27 Nov 2014, 18:51
Location: Калуга
Contact:

Re: Вопрос — Ответ

Post by R2R »

super_bum wrote:значит нужно подавать на 1 канал ШИМ с заполнением X%, а на второй канал ШИМ с заполнением 100-X%.
Для обычного полумоста на оба канала подаётся сигнал с одинаковым заполнением. Комплиментарный ШИМ для асимметричного полумоста, синхронных бака и буста.
Poznajuschij
Posts: 223
Joined: 25 Nov 2014, 10:06

Re: Вопрос — Ответ

Post by Poznajuschij »

iEugene0x7CA wrote: IR2213 — микруа довольно дохлая
Так ничего лучше не нашёл... У меня питание 24 вольта... куда мне городить ГДТ и прочую пургу под него? )))
Просто как-то очень странно, что генератор за 30 кусков не может синхронно управлять своими каналами... Я так и не нашёл способа, как без бубнов это сделать)))
User avatar
BSVi
Адепт
Posts: 3577
Joined: 15 Mar 2011, 12:32
Location: Киев

Re: Вопрос — Ответ

Post by BSVi »

IR2110 :) Но, я бы не стал цеплять бутстреп микруху к заземленному генератору, с ними все очень аккуратно делать нужно. GDT намного лучше, да.
super_bum
Posts: 229
Joined: 28 Feb 2014, 23:24
Location: Earth

Re: Вопрос — Ответ

Post by super_bum »

Кстати, у СТМ8 и СТМ32 есть таймеры с комплементарными выходами, как раз для это цели.
koch
Posts: 56
Joined: 25 Jun 2014, 18:35
Location: Томск
Contact:

Re: Вопрос — Ответ

Post by koch »

Что мешает собрать на логике регулятор ШИМ? Один вход и пара выходов. Потребуются: HC74, HC14, HC08, пара подстроечных резисторов и пара конденсаторов. Если нужна схема - могу скинуть для Multisim.
Poznajuschij
Posts: 223
Joined: 25 Nov 2014, 10:06

Re: Вопрос — Ответ

Post by Poznajuschij »

Да собрать то и на ТЛ494 можно... Мешает наличие генератора за 30 кусков (((
Qic
Posts: 985
Joined: 03 Feb 2012, 00:14

Re: Вопрос — Ответ

Post by Qic »

То что на формуле нельзя возить картоху еще не повод называть её хуёвой.
R2R
Posts: 200
Joined: 27 Nov 2014, 18:51
Location: Калуга
Contact:

Re: Вопрос — Ответ

Post by R2R »

Планирую сделать цифровой фазокорректор. Принцип такой: замеряем длительность и период сигнала ОС; синхронизируем с ним таймер, в который загружаются измеренные значения, уменьшенные на величину задержки (считаем, что задержка постоянная и была определена ранее). Будет работать?
Rabby
Posts: 177
Joined: 22 May 2016, 22:18
Location: Tel Aviv

Re: Вопрос — Ответ

Post by Rabby »

R2R wrote:Планирую сделать цифровой фазокорректор. Принцип такой: замеряем длительность и период сигнала ОС; синхронизируем с ним таймер, в который загружаются измеренные значения, уменьшенные на величину задержки (считаем, что задержка постоянная и была определена ранее). Будет работать?
А почему бы ему не работать?главное код покороче,что б высокую частотут отрабатывать.и у нас меандр 50-на-50 обычно,можно просто измерять время сигнала,и прерыванием по спадающему фронту запускать таймер
User avatar
BSVi
Адепт
Posts: 3577
Joined: 15 Mar 2011, 12:32
Location: Киев

Re: Вопрос — Ответ

Post by BSVi »

Я пробовал в свое время и у меня были проблемы со скоростью работы. Возможно, на новых чипах это и получится.
Rabby
Posts: 177
Joined: 22 May 2016, 22:18
Location: Tel Aviv

Re: Вопрос — Ответ

Post by Rabby »

одну проблему только вижу-ошибка будет в пределах одного тика,на 20 мгц это 50нсекунд,для сигнала 300 кгц это 3%
R2R
Posts: 200
Joined: 27 Nov 2014, 18:51
Location: Калуга
Contact:

Re: Вопрос — Ответ

Post by R2R »

Взял EPM240T100C5 с генератором на 50 МГц - работает четко и на ~1,6 МГц. Заняло 89 ЛЭ - можно спокойно впихнуть все, что было в моем предыдущем контроллере на XC9572XL. Хотя, конечно, надо сначала опробовать в тесле, чтобы убедиться в работоспособности этого фазовращателя.

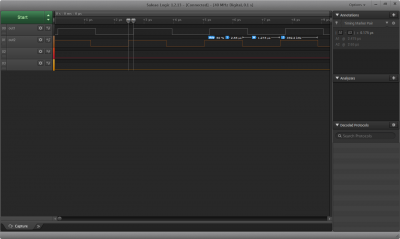

 phase = 5, сдвиг 80 нс

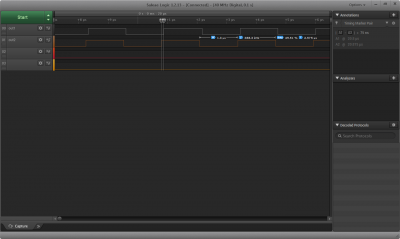

 phase = 10, сдвиг 180 нс
screenshot 2.png
 Веселенький код с защелками

Code: Select all

module Predikter
	(
     input wire clk,
     output wire out1,
	  output wire out2
    );

gen g_module (.clk(clk), .out(out1));
dig_pred d_module (.clk(clk), .sgn(out1), .out(out2));

endmodule

//----------------------------------------------------------------

module gen
	(
     input wire clk,
     output wire out
    );

localparam 		W = 6;

reg[W:0] cnt = 0;

always @ (posedge clk) cnt <= cnt + 1;

assign out = cnt[W];

endmodule

//----------------------------------------------------------------

module dig_pred
	(
     input wire clk,
	  input wire sgn,

	  output reg out
     );

localparam 		phase = 10;

reg[8:0]			pos_cnt = 0,
					neg_cnt = 0;

always @ (posedge clk)
	begin
		if (sgn)
			begin
				pos_cnt <= pos_cnt + 1;

				if (neg_cnt != 0)
					begin
						if (neg_cnt != phase) neg_cnt <= neg_cnt - 1;
						else
							begin
								out <= 0;
								neg_cnt <= 0;
							end
					end
			end
		else
			begin
				neg_cnt <= neg_cnt + 1;

				if (pos_cnt != 0)
					begin
						if (pos_cnt != phase) pos_cnt <= pos_cnt - 1;
						else
							begin
								out <= 1;
								pos_cnt <= 0;
							end
					end
			end
	end

endmodule

//----------------------------------------------------------------

/*
set_location_assignment PIN_1 -to clk
set_location_assignment PIN_100 -to in1
set_location_assignment PIN_92 -to in2
set_location_assignment PIN_84 -to in3
set_location_assignment PIN_76 -to in4
set_location_assignment PIN_75 -to out1
set_location_assignment PIN_68 -to out2
set_location_assignment PIN_58 -to out3
set_location_assignment PIN_51 -to out4
*/
User avatar
iEugene0x7CA
Адепт
Posts: 1571
Joined: 20 May 2012, 02:38
Location: Киев

Re: Вопрос — Ответ

Post by iEugene0x7CA »

Кстати, небольшой лайф-хак — в ПЛИС удобно реализовать 595-е сдвиговые регистры и юзать их в качестве интерфейса с микроконтроллером.
На МК слать команды с компьютера при помощи терминала, он в свою очередь будет слать конфигурирующие байты ПЛИС через SPI.
Получится подобие консольного управления, можно будет настраивать не перекомпиляцией-перепрошивкой всей ПЛИС, а отправкой команд из терминала. :geek:

Получится прямо картина времен холодной войны.
Настраиваешь Теслу, и будто запускаешь ядерные ракеты. :)
P.S.
Да, EPM240 легко переваривает такт в 100 МГц — можно таким образом увеличить разрешение фазовращателя.
R2R
Posts: 200
Joined: 27 Nov 2014, 18:51
Location: Калуга
Contact:

Re: Вопрос — Ответ

Post by R2R »

Обмен между МК и ПЛИС по SPI - это действительно хорошая идея! Я уже хотел было городить на EPM240 генераторы с внешними RC цепочками и преобразовывать частоту в настроечные параметры. А так можно будет к МК подцепить HC-06 и настраивать все со смартфона.

Насчет повышения тактовой частоты у меня есть опасения, что могут возникнуть проблемы из-за времени распространения сигнала. Да и 50 МГц вроде как хватает - планирую сделать катушку на 200 кГц, это будет 0,4 % шаг настройки.
R2R
Posts: 200
Joined: 27 Nov 2014, 18:51
Location: Калуга
Contact:

Re: Вопрос — Ответ

Post by R2R »

Интересно, кто-нибудь пробовал делать амплитудную аудиомодуляцию на DRSSTC? Т.к. катушка будет работать в CW, напряжение на силовой должно быть довольно низким. Запитать можно от стабилизированного полумоста, например, на 20 В, с синхронным баком.
T1m
Posts: 80
Joined: 14 Apr 2017, 11:44
Location: г. Донецк

Re: Вопрос — Ответ

Post by T1m »

http://flyback.org.ru/viewtopic.php?p=4313156#4313156
Ну или еще можно глянуть в гугле CW DRSSTC
Напряжение на силовой не нужно низкое, достаточно высокого импенданса первичного контура/пропуска периодов в начале работы.
