Тесластроение для начинающих

Обсуждение общих вопросов, связанных с трансформаторами Тесла.
Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 09:30

Здравстуйте уважаемые обитатели форума, я начинающий тесла строитель у которого нормально получалось собирать только качер, не подумайте что у меня руки не из того места растут, просто тупо у меня нет ничего кроме паяльника, я имею ввиду осциолографа итд, я хочу спросить у вас совета на данный момент я хочу построить катушку простую и довольно мощную для экспирементов и издевательств...
В общем я нашел вроде бы прекрасную схему на сайте http://teslacoil.ru/katushki-tesla/tran ... vaya-sstc/ но она слишком мощная, мне такого вообще не надо, да и деталей куча а тут (на Камчатке) их хер где достанешь у меня в городе 1 магазин, если его мазаином можно назвать, так что прошу помогите подскажите пожалуйста....
Собственно что я хочу - я хочу собрать теслу простую и качественную, живучую в тоже время достаточно мощную, дравйвер я хочу оставить таким же как и на том сайте который я приводил, вопрос в том можно ли этот драйвер использовать вот к такой силовой части, возможно она не доведена до ума - это с форума 4HV.

В общем вопрос - можно ли взять этот драйвер из 3-х корпусов 555 + UCC 27425 + эти транзюки для раскачки + GDT, обратную связь через трансформатор тока, и подключить это всё к силовой которую я прикрепил ниже...?
Вложения
инвертор

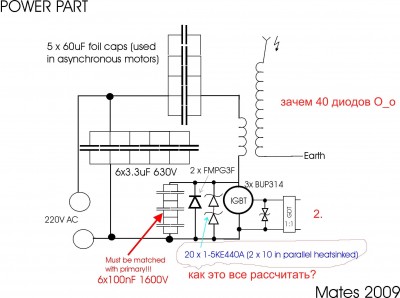

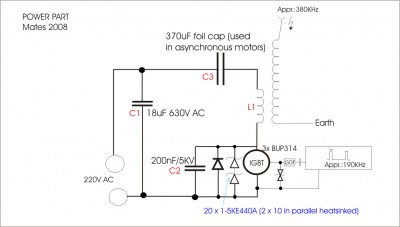

силовая часть

Аватара пользователя
BSVi
Адепт
Сообщения: 3510
Откуда: Киев

Сообщение BSVi » 01 июл 2012, 09:49

Если вы дейстивтельно хотите делать такую топологию (тут подобное уже делали), то вам понадобится еще драйвер транзистора. Посмотрите по ссылке, там в итоге получилась неплохая схема, которую, правда, не воплотили в жизнь.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 09:58

Да, посмотрел, но эт не то.... драйвер транзисторы вы имеете ввиду UCC 27425 гейт драйвер? так он есть на схеме на сайте я её выше приводил в сообщении, (щас сделаю всё) я просто хотел узнать уже готовый драйвер с прерывателем микросхемкой и гейт дравером можно подлкючить будет или нет, и по поводу этой силовой части я бы хотел уточинть как они вообще рассчитана как конденсаторы выбирать как диоды что за варистор там стоит, простите мои знания практически на нуле.... ((((

вот схема из которой я хочу взять сам драйвер и припаять его к той, возможно эт или нет?
Вложения

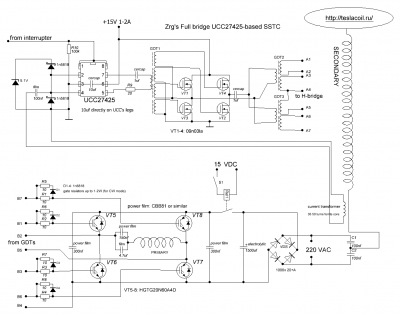

схема оригинал полный мост

Аватара пользователя
BSVi
Адепт
Сообщения: 3510
Откуда: Киев

Сообщение BSVi » 01 июл 2012, 10:19

Андрей, читайте, пожалуйста свои сообщения перед отправкой и расставляйте знаки препинания - приходится расшифровывать, что вы имели ввиду. Я не граммар нацци, но читать сложно.

Да, эти четыре куска прерыватель->драйвер->GDT->силовуха можно слепить вместе.

Я бы лично не делал такую силовуху - это изврат. Значительно лучше, если вы повторите ту схему, которую вы привели.

Если сильно хочется сделать ту силовуху, что вы нарисовали, то L1 и C2 должны образовывать колебательный контур, настроенный в резонанс с вторичной обмоткой. C1 и C3 должны быть как можно ближе и иметь емкость на порядок больше С2 каждый.

Уже рекламировал, но вот тут. Есть неплохая статья по поводу того, как настраивать такие топологии.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 10:24

Всё решил все сделать чтобы было понятно, прошу кому не лень помогите собрать рассчитать или хоть как нибудь научите пожалуйста... вот топология на картинках "что к чему" как говорица))
Вложения
силовая чать
драйвер
прерыватель

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 10:28

написал сообщение перед тем, как Вы написали свое... силовуха мне самому не нравица, возможно слепить что то другое сохраняя возможность параллелить транзисторы? или проще сделать полумост из оригинальной схемы? но это сложнее а занеименем осцилогрофа я не смогу всё отсроить как надо и у меня все погорит((((((

Аватара пользователя
BSVi
Адепт
Сообщения: 3510
Откуда: Киев

Сообщение BSVi » 01 июл 2012, 10:35

Намного проще сделать полумост. Без осциллографа туговато конечно, но возможно. С очень большой вероятностью силовуха у вас сгорит и не один раз, нужно быть к этому готовым. Силовуха вообще капризная штука.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 10:40

BSVi писал(а):Намного проще сделать полумост. Без осциллографа туговато конечно, но возможно. С очень большой вероятностью силовуха у вас сгорит и не один раз, нужно быть к этому готовым. Силовуха вообще капризная штука.


блин, я конечно тоже думал так, только поймите мои знания на нуле, и методом научного тыка я спалил очень много денег...((((( я понимаю что врятли кто возьмется тут рисовать и рассчитывать схему из той что я привел доводя её до полумоста... но всё таки надежда умирает последней :) ладненько буду пытаца, палить транзюки дальше... :?

ещё пару вопросов, к Вам, Сергей. Зачем стоит реле в силовой части вообще не пойму, и что это за реле такое и где его взять ? 2). Можно ли будет с Вами встретить я в отпуск улетаю 10 июля в новороссийск, есть возможность немного попутешествовать можно будет с Вами встретиться? так как на Камчатке я ни знаю ни одного тесла строителя вообще тут не с кем даже посоветоваться.... Вы наверно не представляете как в одного, без знаний Практических!, очень трудно собирать что то подобное с одним паяльником...(((

Аватара пользователя
BSVi
Адепт
Сообщения: 3510
Откуда: Киев

Сообщение BSVi » 01 июл 2012, 12:56

Дак зачем пытаться и палить, если можно собрать полумост и оно заработает. Вообще, теслы сложая штука. Почитайте книги по электронике, а потом по силовой электронике. Так как таких вопросов много, добавил в фак, что почитать: viewtopic.php?f=19&t=107&p=1073

Реле нужно для того, чтобы из розетки не сыпались искры при включении теслы. Между контактами реле должен быть резистор, но его автор забыл нарисовать.

Та схема, которую вы строите капризней, чем полумост. Камчатка и Киев - далековато друг от друга, но если будете в Киеве - пишите, прогуляемся.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 13:08

Спасибо большое, а я, опять же по незнанию, думал что такая схема на 3-х запараллеленых транзисторах проще в настойке и надежнее... Простите, Вы немного непоняли, я писал, что я буду в Новороссийске с 15 июля по 2 августа... В этом промежутке можно Вас найти?

По полумосту, пока я не начал читать, так сказть для закрепления знаний хочу спросить: как рассчитывается емкость "DC blocking" конденсаторов, как расчитать номиналы защитной обвязки, и как напряжение делится на полумосте на транзисторах или нет, я имею ввиду по 200 вольт пойдут IGBT на наряжение 220 вольт? СПАСИБО

Аватара пользователя
BSVi
Адепт
Сообщения: 3510
Откуда: Киев

Сообщение BSVi » 01 июл 2012, 13:26

Еще раз, я не в Новороссийске, а в Киеве. Киев - это который столица Украниы.

Ответ на вопрос про DC тут viewtopic.php?f=19&t=107&p=1073. Напряжение не делится и кроме того, там будут выбросы. В итоге, для 220в нужны 600в IGBT.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 13:34

:)) Вы наврено подумали "ппй тупица какойто криворукий с какойто жопы тут пытается что то делать зае...!!!" но это не так конечно, пишу может я не правильно, а что тут поделать)))

я понял то, что Вы в Киеве, я посмотрел на карте это около 8 часов пути с Новороссийска, я же писал что я улетаю в отпуск Камчатка - Новороссийск с 15 исюля по 2 августа я буду в Новороссийске и хотел бы с Вами всретиться и спросить по поводу схемы, которая будет у меня с собой распечатаная, спросить про всё номиналы как посчитать итд где лучше купить.... Вот и если возможно взять у вас номер мобильного или ещё что нибудь чтобы без проблем можно было с Вами связаться, так как я не знаю когда именно мы поедем в Киев так как я буду с женой, а она хочет сначало на море потусить там итд, а я просто так свалить без неё не смогу на сами понимаете)))

во блин не увидел под видео "статья в тему" серым цветом ))) замаскировали блин

Qic
Сообщения: 985

Сообщение Qic » 01 июл 2012, 13:49

По-началу у всех всё так сумбурно.

Я советую собрать Ламповую катушку.

На Камчатке если я не ошибаюсь живет Тортор, у него есть лампы, у него есть голова, и я думаю он не обидится если его подонимать. http://flyback.org.ru/user.php?mode=viewprofile&u=3995

Если не ламповую, то можно повторить мои изыскания по поводу полумоста. Дешево и сердито. http://flyback.org.ru/viewtopic.php?t=5 ... c&start=50 Осциллограф конечно нужен, но можно выкрутиться точно описывая что происходит и спрашивая у знающих.

ЗЫ Сергей, ты не обижаешься что я периодически на Флай ссылаюсь? ;)
Хотя пожалуй надо уже по тому полумосту статью собрать и тут выложить, вдруг пригодиться кому, результат вроде неплох.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 13:53

ух ты))) а я и не знал, ну спасибо попробую) лампы уважаю но у меня их нет и достать тут негде Вообще все их ищут тут

Qic
Сообщения: 985

Сообщение Qic » 01 июл 2012, 13:55

Я же сказал, к Тортору на аудиенцию просись. У него этих ламп как на "гуталиновой фабрике".

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 13:56

окей спасибо за помощь, терь есть кого подо..эт самое))))

Аватара пользователя
BSVi
Адепт
Сообщения: 3510
Откуда: Киев

Сообщение BSVi » 01 июл 2012, 14:07

Да и я не думаю, что стоит 8 часов ехать ради того, чтобы поспрашивать меня по схеме. Это вполне можно и тут сделать.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 14:12

ммм, окей щас тогда дайте время всё оформить пожалуйста, если есть ещё желание слушать тут меня)))

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 14:31

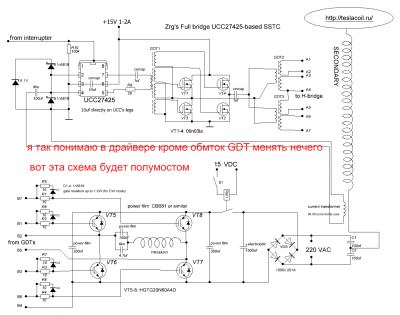

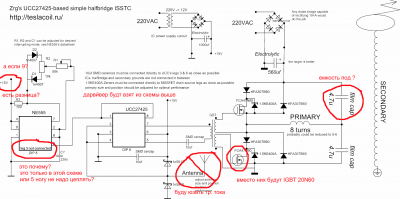

ну вот есть 2 схемы одна полумостовая на полевиках, а другая, как заявляет автор, улучшенный надежный мостовой апгрейд первой...

Я хочу собрать из его апгрейда полумост, так как мост собирать нет смысла без осциолографа, да и деталей нет
Вложения
вторая схема.png

Qic
Сообщения: 985

Сообщение Qic » 01 июл 2012, 14:55

Для силовой полумоста без резонанса в первичном контуре тебе потребуется:
- ЛАТР (или трансформатор с отводами 50-100-150-В)
- Диодный мост на 1000В 10-50А
- Реле подключения питания (лучше пускатель с обмоткой на 220В)
- Фильтр помехоподавляющий http://bsvi.ru/setevye-filtry-i-pomexop ... densatory/ в виде синфазного дросселя, и X Y конденсаторов. Можно найти в БП для компа
- Фильтрующая емкость - электролитический полярный конденсатор 400-450В 300-400мкФ (его также очень здорово зашунтировать пленочным конденсатором)
- Пленочные конденсаторы в каподелитель для создания средней точки. к78-2 , CBB81...
- Резисторы 500кОм 0.5-2Вт для каподелителя чтобы получилось поровну
- Силовые ключи - если ИГБТ без встроенного обратного диода то еще только
- Обратные высокоскоростные диоды HFA30TB60 для рекуперации выбросов в питание
- Сапрессоры для сглаживания иголок 1.5КЕ400А
- Двунаправленные стабиллитроны на 15В 1А
- Диоды 1n5819 (или другие высокоскоростные на 1А 100В или больше)
- Резисторы 10 Ом 1-2Вт
(Диод+Резистор на затвор для создания мертвого времени, возможно потребуется керамический конденсатор 1-5нФ)
- ГДТ

Для управления ГДТ силовой части используется преддрайвер в указанной схеме.
Все перечисленное (а силовые транзисторы и обратные диоды в количестве "несколько") было бы не плохо заиметь для начала экспериментов.

Также потребуется формирователь несущей частоты с возможностью прерывания - сам генератор.

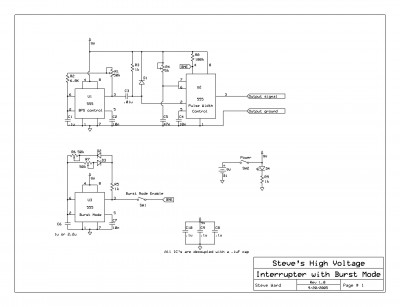

Прерыватель - http://www.stevehv.4hv.org/interrupter/intwbmsch.JPG а также неплохо ознакомиться с принципом работы NE555 http://radiokot.ru/articles/01/
Драйвер ГДТ:
- Как в приведенной схеме на маленьком ГДТ и мосте на полевиках, или
- Интегральный драйвер (советую) TC4420 http://www.digchip.com/datasheets/downl ... ber=TC4420 или UCC
- Драйвер на рассыпухе http://bsvi.ru/drajver-polevyx-tranzistorov-iz-xlama/
Либо генератор выдает два противофазных сигнала и тогда нужны одинаковые (прямые или инверсные) драйверы, либо сигнал один и нужно два драйвера - прямой и инверсный.
Последний раз редактировалось Qic 01 июл 2012, 15:04, всего редактировалось 1 раз.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 14:56

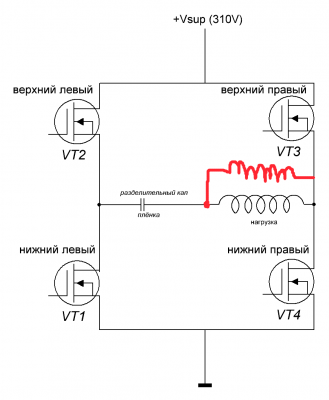

вот кстати ещё вопрос, на который я не мог найти нигде ответ... Если допустим мне потребуется запитать 2 трансформатора тесла от одного источника, при условии что они намотаны иделаьно у них равная длина первичной и вторичной обмоток, возможно ли прицеить параллельно освной первички дополнительную, и что для этого надо будет сдлеать ставить так же ещё по 2 блокирующих кондера или ничего не надо просто оставить так? (будет полумост а не мост)

вот типо того что то
Вложения

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 15:00

Qic писал(а):Для силовой полумоста без резонанса в первичном контуре тебе потребуется:
- ЛАТР (или трансформатор с отводами 50-100-150-В)
- Диодный мост на 1000В 10-50А
- Реле подключения питания (лучше пускатель с обмоткой на 220В)
- Фильтр помехоподавляющий http://bsvi.ru/setevye-filtry-i-pomexop ... densatory/ в виде синфазного дросселя, и X Y конденсаторов. Можно найти в БП для компа
- Фильтрующая емкость - электролитический полярный конденсатор 400-450В 300-400мкФ (его также очень здорово зашунтировать пленочным конденсатором)
- Пленочные конденсаторы в каподелитель для создания средней точки. к78-2 , CBB81...
- Резисторы 500кОм 0.5-2Вт для каподелителя чтобы получилось поровну
- Силовые ключи - если ИГБТ без встроенного обратного диода то еще только
- Обратные высокоскоростные диоды HFA30TB60 для рекуперации выбросов в питание
- Сапрессоры для сглаживания иголок 1.5КЕ400А
- Двунаправленные стабиллитроны на 15В 1А
- Диоды 1n5819 (или другие высокоскоростные на 1А 100В или больше)
- Резисторы 10 Ом 1-2Вт
(Диод+Резистор на затвор для создания мертвого времени, возможно потребуется керамический конденсатор 1-5нФ)
- ГДТ

Для управления ГДТ силовой части используется преддрайвер в указанной схеме.
Все перечисленное (а силовые транзисторы и обратные диоды в количестве "несколько") было бы не плохо заиметь для начала экспериментов.


круто))) спасибо только ЛАТРА конечн же нету у меня, пускателя тоже... собрираю всё я в подавле 3х3 метра где у меня куча хлама паяльник и всё....(
немного непонял что за средняя точка, сапрессоры тоже до сегодняшнего моента такого слова не знал... Если можно пожалуйста, на схеме показать как нить это...

Qic
Сообщения: 985

Сообщение Qic » 01 июл 2012, 15:09

Никаких двух вторичек, - идеально не изготовишь.
Пускатель это не эпическая-мифическая деталь - а вполне шерпотребный электротехнический элемент.
Средняя точка - т.к. это полумост - создается делителем на конденсаторах и выравнивающими резисторами. На ней половина питающего напряжения, а ключи по очереди подключают второй конец первички то к + то к - питания.
Сапрессоры подавляют выбросы напряжения - иголки - т.е. импульс высокого напряжения малой длительности - он может пробить силовой ключ.
На схеме ищи 1.5КЕ400А

ЗЫ В том посте со списком я добавил еще часть.

Андрей
Сообщения: 21
Откуда: Петропавловск-Камчатский

Сообщение Андрей » 01 июл 2012, 15:18

спасибо большое, к сожалению я много не понимаю, но буду учиться, а на форумах обычно ничего не растолковывают, я сам по себе знаю когда у тебя спрашивает кто-то то, что ты знаешь, для тебя это в порядке вещей и ты говоришь и думаешь что он поймет))) а на самом деле не так, вот и я так же не понимаю... было бы хорошо, если бы на схеме той полномостовой чирканули бы что надо будет изменить для полумоста где поставить делительные капы с сопротивлениями итд, было бы намного проще мне...

Сапсибо за ссылки, сижу озадаченный, читаю, вижу фигу, завтра на работу)))

webkirov
Сообщения: 257
Откуда: Депрессивный регион

Сообщение webkirov » 01 июл 2012, 17:15

Тут спрашивали про разделительный конденсатор "DC blocking".
Формула расчета:
где
Dmax - коэффициент заполнения;
Id - ток через конденсатор;
Vp - изменение напряжения на конденсаторе;
Fsw - частота преобразователя.

Инфа отсюда.
Вложения
Последний раз редактировалось webkirov 02 июл 2012, 00:38, всего редактировалось 2 раза.
