Расчет дросселя для стабилизатора DC-DC, на базе LM3150

[electrotehnik]

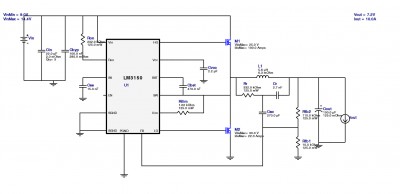

Краткое описание преобразователя:

• Стабилизатор на базе LM3150
• Vin(max)=14.4 V
• Vin(min)=9.0 V
• Vout=7.2 V
• Iout = 10 A (max)
• f=280kHz
• По рекомендации производителя TI предлагается использовать дроссель Coilcraft XAL1010-562MEB, L= 5.6 µH, DCR= 6.3 mOhm

Найти в продаже такие дроссели сложно. В отечественной практике, похоже, широко распространен метод, когда дроссели собираются вручную на ферритах Epcos - бюджетно и легкодоступно.
Прочитал уже кучу статей, посмотрел несколько программ, изучил книгу Семенов Б.Ю. "Силовая электроника: от простого к сложному" (С) 2015, но понял, что начинаю запутываться в этом многообразии информации.

В связи с этим прошу наставить меня на путь истинный.

Сейчас у меня три вопроса:

• Какой конструкции дроссель выбрать: хотелось бы тор, но витков под такую индуктивность совсем мало, похоже тор по всей окружности не заполнить? Еще удобно использовать бы сердечник RM8 от Epcos.
• Как правильно посчитать сечение провода для Ipeak, учитывать ли скин-эффект, если да, то опять же как выяснить как это уменьшает сечение провода и увеличивает количество жил?
• По какой формуле, применительно к моей задаче, лучше всего рассчитывать количество витков для требуемой индуктивности

[iEugene0x7CA]

Что-то вы, государь добрый, слишком переживаете по поводу сего дросселя.
Слишком нерасторопны и бдительны, когда нормальный инженер уже давно бы намотал этот несчастный L= 5.6 µH, DCR= 6.3 mOhm на коленке и запустил преобразователь.
Сопротивление можно по удельному сопротивлению меди посчитать, а индуктивность считают калькуляторами. Сердечник думаю любой подойдёт, главное, чтобы параметры совпадали.
Так же вариант найти на барахолке старую видеокарту или материнку, на них таких дросселей навалом.

[BSVi]

Чтобы использовать тор для этой схемы, нужен специальный материал с низкой проницаемостью. Поэтому, лучше использовать Ш образный сердечник с зазором.

[webkirov]

Скачайте книгу "Транзисторная преобразовательная техника." Мелешин. В. Страница 76. Там есть пошаговый пример расчета подобного дросселя (Стр. 82).

- Тор должен быть из МО-пермаллоя (MPP) или порошкового железа (Iron powder cores ). Есть другие материалы, но эти легче найти (по крайней мере, в нашей сельской местности). Подробнее о материалах.

- Сечение провода зависит от того насколько сильно вы хотите нагреть дроссель. Тольще провод - меньше активное сопротивление- меньше сопротивление - меньше нагрев (смотрите книгу Мелешина про плотность тока, стр. 78, коэф. Kj, табл. 4.1). На такой частоте скин-эффект надо учитывать. Формула есть в книге Семенова.

- Формула в книге Мелешина, стр. 81, пункт 11.

[webkirov]

И еще, вряд ли удастся намотать дроссель с активным сопротивлением 6,3 миллиома, поэтому для своего дросселя, скорее всего, придется пересчитать цепочку Rr и Cr? или убрать её вообще нафиг

[electrotehnik]

Спасибо, господа, читаем-с книгу...
