Работа с операционным усилителем AD620

Если вы - начинающий в электронике, то задайте ваш вопрос тут. Расскажите что вы уже сделали чтобы найти ответ на свой вопрос, опишите свои рассуждения.
wxthplvl65
Сообщения: 10

Сообщение wxthplvl65 » 27 авг 2017, 00:30

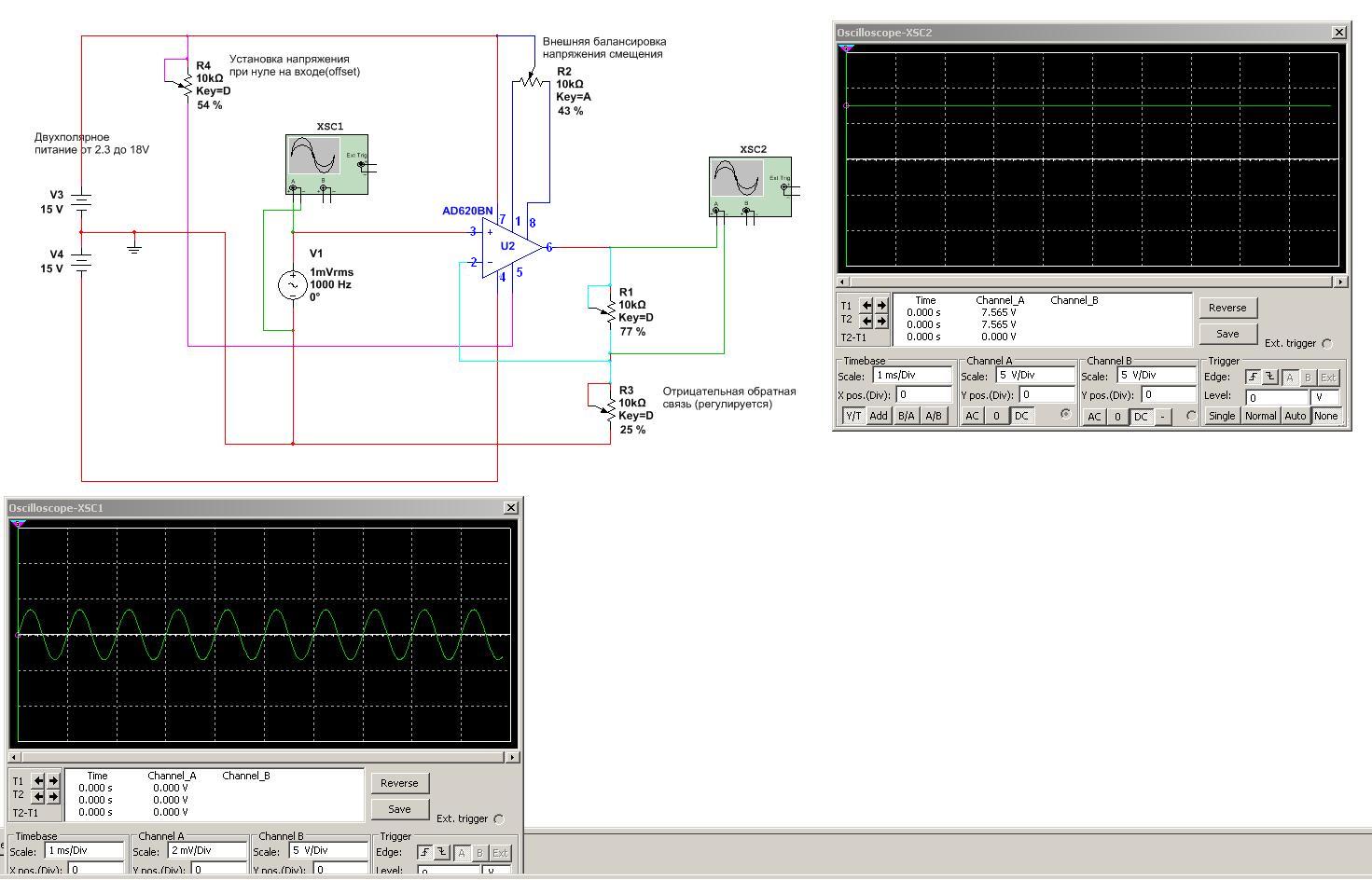

Всем привет! Добрался до операционных усилителей. Купил AD620. Как мне кажется, самый популярный среди прецизионных инструментальных. Бока подключать боязно. Попробовал смоделировать в Multisim12.0
Не работает. На входе синус, а на выходе глухое насыщение.

Непонятно назначение выводов RG (1 и 8) и REF (5). Везде пишут по-разному.
Я так понимаю, RG - это балансировка положительного и отрицательного питания (т.к. верхний и нижний аккумулятор или стабилизатор могут давать немного различное напряжение питания из-за разброса параметров, да и внутри подогнать детали чтобы они были идеально одинаковыми сложно).
REF - установка положительного смещения, типа хочу подвигать выходной сигнал вверх или вниз.

Все резисторы сделал переменными, кручу-верчу - никакой реакции. Подскажите, куда начинать копать ))


Qic
Сообщения: 985

Сообщение Qic » 27 авг 2017, 12:33

.
Последний раз редактировалось Qic 19 май 2019, 20:25, всего редактировалось 1 раз.

wxthplvl65
Сообщения: 10

Сообщение wxthplvl65 » 27 авг 2017, 12:41

Странно, усиление же определяется цепью обратной связи.
Или RG задает какой-то общий диапазон, а вот тонкая настройка делается обратной связью?

super_bum
Сообщения: 196
Откуда: Earth

Сообщение super_bum » 27 авг 2017, 13:23

В даташите все есть.

Qic
Сообщения: 985

Сообщение Qic » 27 авг 2017, 14:36

.
Последний раз редактировалось Qic 19 май 2019, 20:25, всего редактировалось 1 раз.

wxthplvl65
Сообщения: 10

Сообщение wxthplvl65 » 27 авг 2017, 16:02

Кстати, а для чего применяется смещения нуля выходного сигнала? Компенсировать неточность изготовления микросхемы?

Qic
Сообщения: 985

Сообщение Qic » 27 авг 2017, 16:44

.
Последний раз редактировалось Qic 19 май 2019, 20:25, всего редактировалось 1 раз.

wxthplvl65
Сообщения: 10

Сообщение wxthplvl65 » 28 авг 2017, 16:16

Странный этот симулятор Multisim, походу глюковый. Скачал LTSpice и библиотеку компонентов с сайта ltwiki.org
Нашел модель AD620. Не могу подключить библиотеку, его содержащую.
Прописываю директивы .lib OpAmp_AD.lib или .include "OpAmp_AD.lib" или Lib OpAmp_AD.lib или .include "Ad620.lib"
Ни одной не получается подключить ad620. Подскажите пожалуйста, как определить название библиотеки, в которой лежит компонент?

Смотрел видео на ютубе, где Сергей Булавинов подключал логику директивой .include "74hc.lib" , логика заработало нормально. Значит архив библиотеки не битый.

Аватара пользователя
ArcSound
Сообщения: 197
Откуда: Красноярск

Сообщение ArcSound » 28 авг 2017, 17:46

Оооо Мультисим эт мда. Глюки в нём разные и странные бывают. Очень аппаратно зависимая прога. На разных компах по разному себя ведёт. Но, я её то ж бывает юзаю.
