Тема о 50 миллиметрах

Идеи
Привет всем. Появилась идейка, а не запилить ли темку с девайсами формата 50х50мм? Это я к тому, что платки такого формата сделать в китае стоит копейки, можно было бы собрать кучку полезностей в таком формате
Вот например моя версия платы для lightpack (только что отправил в производство):

Можно было бы сразу выкладывать файлы проекта и герберы в архиве. Как только платки приедут и я их проверю — сразу выложу.
Что скажете?
P.S. Сейчас пилю ещё фьюз доктора, правда он влазит только в 52х52, DIP 40 тупо не помещается в 50 мм(

40 комментариев

avatar
Честно-говоря, я бы ориентирвоался не на размер платы, а на размер какого-нибуть готового корпуса или линейки корпусов. Ведь эту плату нужно будет потом куда-то всунуть.

А насчет дипа — можно взять SMD версию и все сразу влезет.
avatar
С корпусом конечно тоже верно, но платку в 50х50 можно запихнуть и в больший корпус впринципе. Ну а лично я решаю вопрос с корпусом с помощью 3D принтера)
По поводу дипа — там же панелька идет под MEGA16/32/644 (сбрасываемый девайс), SMD не применить никак. А так вообще я DIP'ы разлюбил ещё когда ЛУТом печатки делал)
avatar
Не у всех *пока* есть принтера, а вот разный kradex продается почти где угодно. Насчет дипа, понял :)
avatar
Просто лучше впихнуть маленькую платку в чуть больший корпус, чем переплачивать за пустое пространство. Ну это лично моё мнение, может я и не прав. Кстати можно ведь и меньше делать размером. Главное что бы длина грани была не более 50 мм
avatar
На ринку є компанії які пропонують послуги 3Д друку
avatar
Угу, только далеко не во всех городах, а заказывать корпус черти откуда тоже как-то не всегда удобно…
avatar
Ну я же не говорю что это обязательно, я сказал как я лично это делаю.
P.S. Если кому надо — могу помочь.
P.S.S Какая разница в каком городе его будут печатать. У нас например есть вагон и маленькая тележка транспортных компаний, начиная с Новой почты и заканчивая всякими деливери, не говоря уже об Укрпочте, которая на удилвение работает достаточно хорошо (ещё бы бюракритию выпилили из неё и было бы совсем классно).
Комментарий отредактирован 2014-04-02 14:22:33 пользователем dimka890
avatar
А по диагонали панель нельзя поставить?
avatar
Здравствуйте.
Я так понимаю, за счет размера 50х50 мы попадаем под «акцию щедрости» за счет того, что размер подходит под стандартную заготовку?
avatar
Да. Вот пример
itead studio: 5x5 — 9.90$\10 шт, 5х10 — 14.90$\10 шт, 10х10 — 19.90$\10 шт
seeed studio: 5x5 — 9.90$\10 шт, 5x10 — 23.90$\10 шт, 10х10 — 24.90$\10 шт
Цены без учета доставки, там с размером вроде бы тоже цена растет.
Просто часто место гуляет на плате, можно плотнее сделать компоновку и влезть в 5х5
avatar
Спасибо.
Если будет чуток времени и вдохновения сделайте, пожалуйста, пошаговую интсрукцию как оформить заказ, к примеру, в «seeed studio». Гербера готовы — сам заказ за границей для меня, это как заплатить за комунальные услуги, страшно и не понятно — уже пару раз електрику отключали, когда жена ездила на стажировку за границу :)
Думаю это можно организовать на форуме. Заранее благодарствую.
avatar
avatar
Гранд мерси!
Попробую разобратся!
avatar
Не за что. Пиши, подскажу, если что непонятно.
avatar
Просто исторически у всяких seeedstudio, iteadstudio и иже с ними идет деление по ценникам начиная от 5х5 и дальше 5х10, 10х10 и т.д.
avatar
О, оффтопик… =( Дожились:
«Посылки дороже 150 евро будут облагаться налогом» — лига
avatar
и много ли ты посылок овер150Є получаеш в месяц?
avatar
У меня — бывают, при этом заказываю DHLем потому разбивать на несколько крайне не хотелось бы. Обидно.
avatar
так ты зарабатываеш на етом, так что будь добр отслюнявить ;)
avatar
Это ерунда — в контексте пакета законов в целом. Вся эта суета начата, чтобы «предотвратить экономическую катастрофу». Якобы… Но я очень сомневаюсь, что почтовые отправления настолько «смертоносны» для экономики страны.
avatar
Да нет, просто пытаются каждую копейку сгрести, которую можно. Дела совсем плохи, похоже.
avatar
Например, я вот мобилку думал у китайцев заказать. А теперь надо сначала крепко думать, что они в декларации напишут, прежде чем заказывать.
avatar
Им можно сказать что написать.
avatar
Кажется, они тоже не могут опустить цифру ниже некоторого порога, но не уверен.
avatar
Поищи мою тему про заказ плат в Китае. Там печаток было на 700 баксов, попросил китайцев написать меньше 300 евро. Они написали 80 баксов. Им пофигу вообще что писать
avatar
У нас всегда 120 евро было )
avatar
Зачем об этом в каждой теме писать?
P.S. получал посылки гораздо больше ценой чем разрешена официально. нужно грамотно просто к делу подходить)
avatar
Затем, чтоб кто-нибудь не встал на грабли.
Кроме того, в прошлый раз это был проект, а на сей раз — уже реальное решение.

Расскажи про «грамотный подход к делу», пожалуйста.
Комментарий отредактирован 2014-04-03 11:21:24 пользователем piroJOKE
avatar
В кратце — если не уверен что посылка проскочит таможню, то можно воспользоваться услугами «форвардинговых» компаний
avatar
Есть такая мысля, что 50×50 со обрезанными углами должна хорошо влезать в стандартный подрозетник и большинство распаечных коробок. Посему есть варианты насобирать всяких таймеров, интернет-выключателей и прочих жучков.
avatar
Может лучше прийти к некоему стандарту так называемых шильд типа как у Ардуины, с строгим расположение отверстий под крепление, разъёмов, места передача питания и данных и т.д. и т.п… Чтоб делать «бутерброд». Размеры выбрать исходя из размеров корпусов.
Кароч, я увидел в этом некую довольно таки не новую идею — приближать всё к модульности, т.е. делать КОНСТРУКТОР. Подобная идея известна в разработке программ — модульность.
avatar
А смысл? Зачем мне например, часы, программатор и драйвер для моторов в 1 устройстве? Да и Ардуино уже есть, куча модулей к ней есть, в принципе же никто не запрещает сделать свой шилд к ардуинке
avatar
Дык а полно уже придуманных стандартов — собственно ардуиновские шилды, Grove, B-Square, Xadow, Electronic Brick… Бери — не хочу.
avatar
Фак. меня не поняли. Я о том же. смысл вводить новый «тупой» (только по габаритам 50х50) стандарт? Если вводить, то полноценно нужно это делать, чтоб на одном уровне быть с перечисленными выше стандартами.
avatar
Вспомнилась вот эта пикча

Вообще стандарт никто не придумывает. 50х50 мм чисто ограничение по габариту ПП для удешевления производства. Ну например есть какой-то девайс, сделан например на 1 стороне весь, лутом, да и место гуляет. И размерами например 100х100мм. Переразводим его в смд (по возможности), делаем компоновку плотнее, активно используем обе стороны и вуаля — влезли в 50х50. Тут суть как бы не в каком-то ардуиноподобном стандарте, а чисто в удешевлении конечного устройства. Кстати не знаю как у кого, но блин, меня после годов ЛУТа просто ломало когда я принялся делать печатку которую будут мучать на заводе) Я подсознательно делал адовые крюки вокруг половины платы вместо пары переходных отверстий, очковал делать тонкие дорожки и зазоры. Про размещение компонентов на bottom слое я вообще молчу.
avatar
Добавлю комментарий и от себя.
Воспользовался услугами «Iteadstudio» — не смотря на «первый блин комом» мне все очень понравилось.
«Первый блин комом» — мне выслали чужой заказ, но ни чего по времени у меня все сходилось.
Вот что хочу сказать от себя:
1. Обязательно указывайте номер своего заказа в слое шелкографии!
2. Ограничение, которое указано на сайте, в описании, мол на одной заготовке можно размещать максимум 5 плат, которые разбиты шелкографией — снято. А это, между прочим, дает очень хорошую цену при заказе мелких плат.
3. Я не поскупился и платы реально были у меня уже через 5 дней — в Украине. (отправка DHL — 35$)

В итоге, что я получил:
1. Намного лучшее качество — сравниваю с «Плата.ком.юа». В двух словах о качестве:
а) Качество и точность расположение слоя шелкографии.
б) Качество и точность защитного слоя защитного лака.
в) Качество покрытия паяльных площадок, они реально выровняны — намного лучше работать с трафаретом.
г) Если заказываеш контурную обработку — фрезирование, Китайцы фрезируют, а не просто высылают скрайбированные платы.
В конце сообщение скан плат для сравнения.
2. Намного дешевле — сравниваю с «Плата.ком.юа».
3. Вместе с выше описанным — намного быстрее, не смотря что едет из Китая.
4. Платы вакуумно запакованны по 50 штук.

До этого я делал платы на «Плата.ком.юа» — больше у них делать не буду.
Больше всего, меня очень расстраивало общение с отделом отгрузки готовой продукции в «Плата.ком.юа».
В карте заказа указана была вся информация, куда отгружать, кому отгружать, кто ответсвенный, описаны желаемые сроки…
но после того как в очередной раз позвонив и спросив, а готовы ли мои платы, мне рассказывали, что платы давно готовы, НО нету информации об проплате и о получателе!!!
Больше всего, меня очень огорчил директор «Плата.ком.юа» — Александр, который в носу видел меня со всеми моими претензиями — мол ну и что, что мы задержали изготовление пары сотен плат с оговоренными сроками, шелконрафия на падах — это норма…

Сравнение плат
avatar
Скопировал Ваш отзыв сюда.
avatar
Хорошо.
Спасибо вам и «TQFP.org» за напутствия!
Я давненько присматривался к производителям из Китая, но вот страшно как то было.
Попробовал раз — не могу оторватся, уже четвертый заказ у них оформляю :)
avatar
Сегодня также размышлял над темой плат 5х5

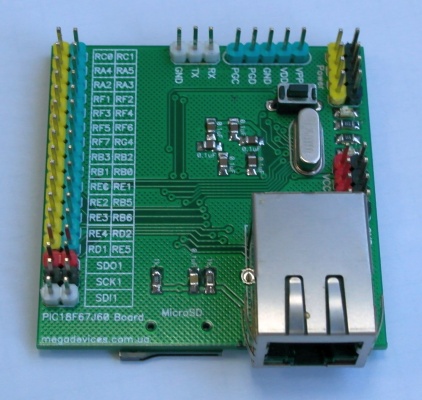

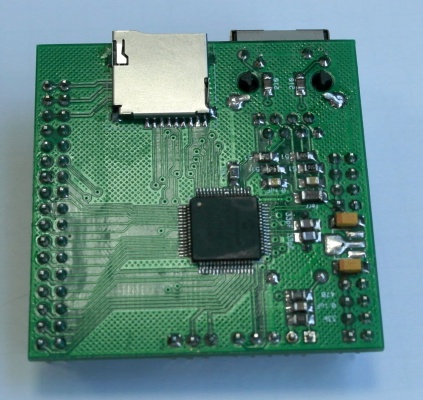

уже есть отладочник под xBee модули и отладочник под PIC18F67J60



Подумываю сделать такой же под GSM модуль на SIM900
