Микросхема TPIC6595
Искал я в каталоге TI некоторые компоненты для своего проекта и наткнулся на очень интересную микросхему.
Существуют регистры памяти с последовательной загрузкой и параллельным выходом. Как правило, их используют для расширения выходов. Описывать полезные свойства таких компонентов я особо не буду, отмечу только способность не изменять своего состояния сбросе контроллера. Случись что с прошивкой, зависла ли, засбоила ли — перезагрузилась — регистр остался нетронут. Берем с параллельным входом и последовательным выходом для чтения и считываем прошлое состояние.
Микросхема TPIC6595 отличается от остальных тем, что имеет весьма мощные выходы, на которые можно вешать нагрузку без дополнительных драйверов.
Пересказ датащита под катом:
TPCI6595 это высоковольтный 8-разрядный сдвиговый регистр с мощным выходом, предназначенный для использования совместно с мощной нагрузкой.
Устройство содержит 8-битовый последовательный вход, сдвиговый регистр с параллельным выходом и параллельный регистр памяти.

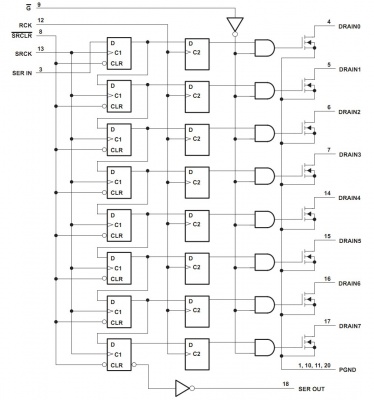

Внутренняя структура микросхемы выглядит следующим образом:
Да, у микросхемы выходы на базе MOSFET. Это дает возможность подключать нагрузку с постоянным током в 250мА и пульсирующим током до 1,5А. На практике это может означать возможность подключения нагрузки напрямую к данной микросхеме. В микросхему встроена защита для нагрузки индуктивного характера.

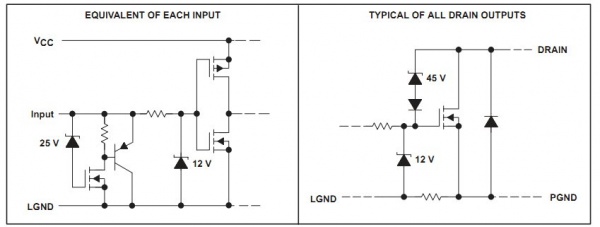

Рассмотрим входы и выходы данной микросхемы:
Напряжение питания микросхемы до 7В, логические уровни соответствующие. Выходы могут коммутировать нагрузку с напряжением до 45В.
Стоит такая микросхема в терраэлектронике от 55 до 73 рублей,($1.8 — $2.4) в зависимости от партии,
Непосредственно у TI микросхема продается $1.5. Но они любезно согласились отсыпать мне сэмплов.
Микросхемы, честно скажу, интересные. Для управления релюшками я, пожалуй, оставлю связку 74HC595+ULN2803. Текущая связка суммарно стоит $0.6, да и ставить на 40мА реле такой мощный драйвер — это нецелевое использование. Кроме того, ULN2803 тоже оказалась в посылке.
Существуют регистры памяти с последовательной загрузкой и параллельным выходом. Как правило, их используют для расширения выходов. Описывать полезные свойства таких компонентов я особо не буду, отмечу только способность не изменять своего состояния сбросе контроллера. Случись что с прошивкой, зависла ли, засбоила ли — перезагрузилась — регистр остался нетронут. Берем с параллельным входом и последовательным выходом для чтения и считываем прошлое состояние.
Микросхема TPIC6595 отличается от остальных тем, что имеет весьма мощные выходы, на которые можно вешать нагрузку без дополнительных драйверов.
Пересказ датащита под катом:
TPCI6595 это высоковольтный 8-разрядный сдвиговый регистр с мощным выходом, предназначенный для использования совместно с мощной нагрузкой.
Устройство содержит 8-битовый последовательный вход, сдвиговый регистр с параллельным выходом и параллельный регистр памяти.
Внутренняя структура микросхемы выглядит следующим образом:
Да, у микросхемы выходы на базе MOSFET. Это дает возможность подключать нагрузку с постоянным током в 250мА и пульсирующим током до 1,5А. На практике это может означать возможность подключения нагрузки напрямую к данной микросхеме. В микросхему встроена защита для нагрузки индуктивного характера.
Рассмотрим входы и выходы данной микросхемы:
Напряжение питания микросхемы до 7В, логические уровни соответствующие. Выходы могут коммутировать нагрузку с напряжением до 45В.
Стоит такая микросхема в терраэлектронике от 55 до 73 рублей,($1.8 — $2.4) в зависимости от партии,
Непосредственно у TI микросхема продается $1.5. Но они любезно согласились отсыпать мне сэмплов.
Микросхемы, честно скажу, интересные. Для управления релюшками я, пожалуй, оставлю связку 74HC595+ULN2803. Текущая связка суммарно стоит $0.6, да и ставить на 40мА реле такой мощный драйвер — это нецелевое использование. Кроме того, ULN2803 тоже оказалась в посылке.
1 комментарий
Ну и на входе такой-себе стабилитрончик. Так, что она по входам должна выдерживать больше 30в.
