Обзор SIGLENT SDG805

Блог им. webkirov
К великому несчастью, в нашем городе огромные трудности с приобретением электронного измерительного оборудования. Российские интернет-магазины не лучшее место для покупок почтой — слишком высока переплата. Остался один источник: международная платформа Ebay. Но не только широким ассортиментом радует эта интернет-площадка, но и своими акциями. Скидка 15% на все товары ценой выше 200$ бывает не каждый день. Поэтому нельзя было просто взять и не купить Function Waveform Generator со скидкой 15%, да еще и на фоне вводимых ограничений беспошлинной торговли.
SDG805
И я купил.

EMS-служба доставила посылку из Сингапура всего за 11 дней! Это невероятно!


Теперь службе доставки осталось поаккуратнее обращаться с посылками, и будет очень приятно покупать через интернет.

Ладно, открываем коробку и хвалим Siglent за огромный объем пустоты, который спасает дорогие приборы от повреждений.

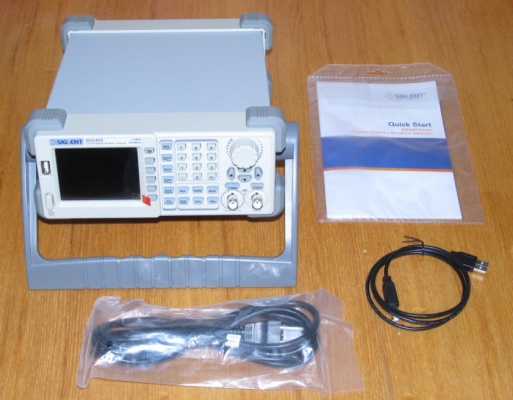

Комплектация: сам прибор, шнур питания на 110 Вольт, USB-шнур и инструкция с приятной глянцевой картонной обложкой.

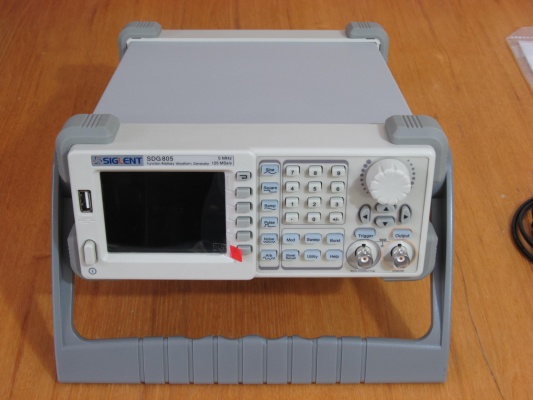

Посмотрим поближе на переднюю панель:


Включаем:

Я не буду перечислять все функции, которые имеются в генераторе: их легко можно найти на сайте производителя. Я просто скажу, что мой выбор пал на SIGLENT, потому что его параметры отличаются в лучшую сторону в сравнении с Rigol DG1022, ATTEN ATF20B, OWON AG1012 и HANTEK HDG1022A. Но тем не менее, не лишен он и недостатков: всего один выходной канал; относительно низкая максимальная частота в 5 MHz. Но мне и этого достаточно.

Но не только достойными техническими характеристиками привлек меня этот прибор, но и удобной функцией создания произвольных сигналов при помощи компьютера, и дальнейшим легким синтезом этого сигнала на генераторе.

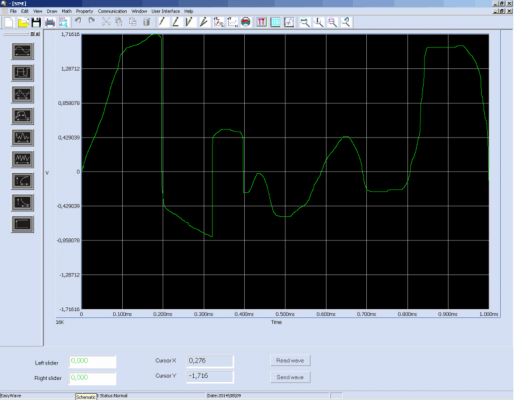

А именно, используя фирменную утилиту EasyWave можно просто мышкой нарисовать сигнал, например, вот так:


А потом передать его в генератор:

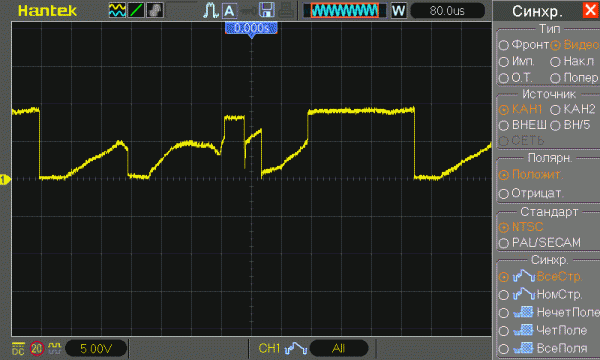

И увидеть созданный нами сигнал на экране осциллографа:



А можно и вот так:

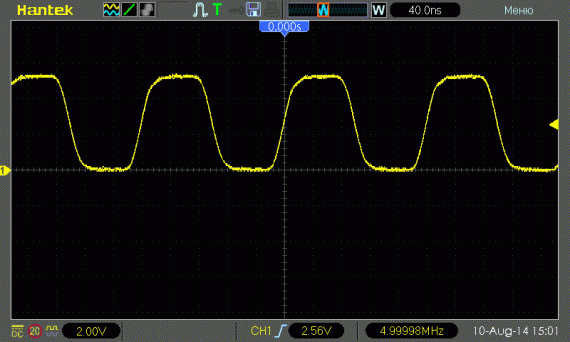

Меандр на частоте 5 МГц:


Время переднего фронта меандра на частоте 5 МГц равно 25nS:

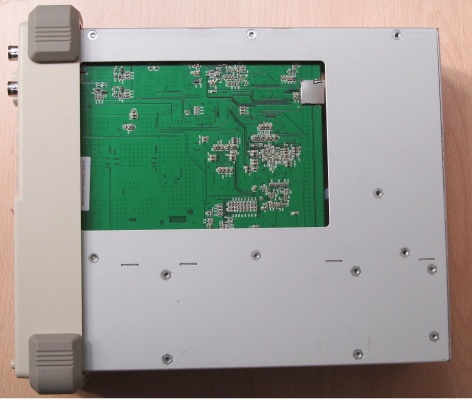

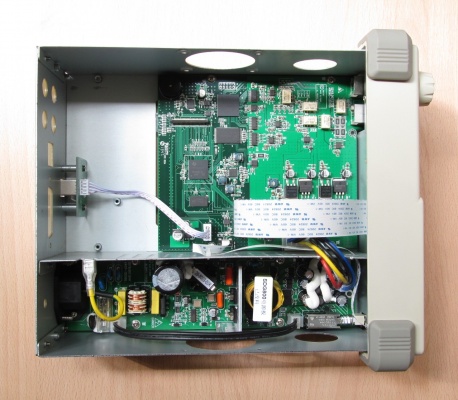

Довольно нахваливать, пора бы увидеть с помощью чего все это творчество организовано. Заглянем вовнутрь.





Управляет всем хозяйством ARM Cortex-A8 Microprocessor AM3352BZCZ60 от Texas Instruments

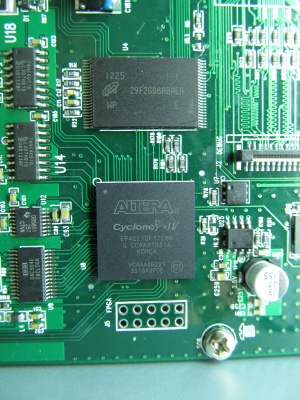

ПЛИС EP4CE10F17C8N от Altera Corporation:


А рядом виден DAC904E от Burr-Brown.

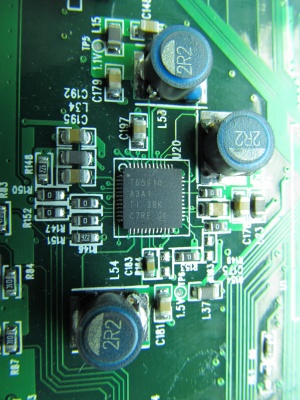

Контроллер питания TPS65910 от TI

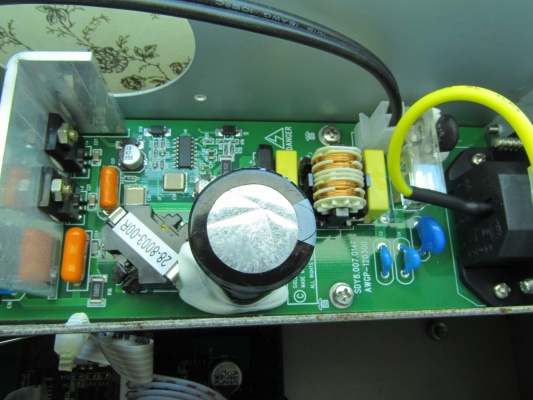

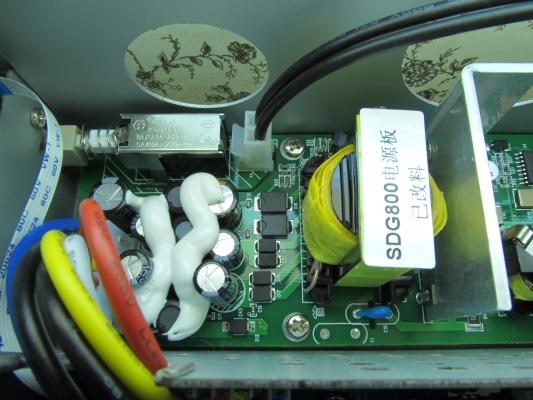

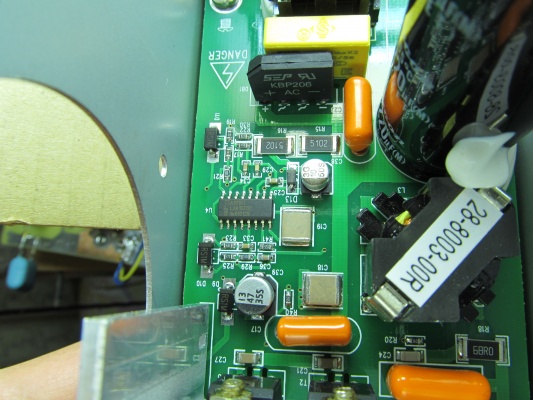

Блок питания построен на резонансном контроллере TEA1610P от NXP






Конденсаторы Rubycon.

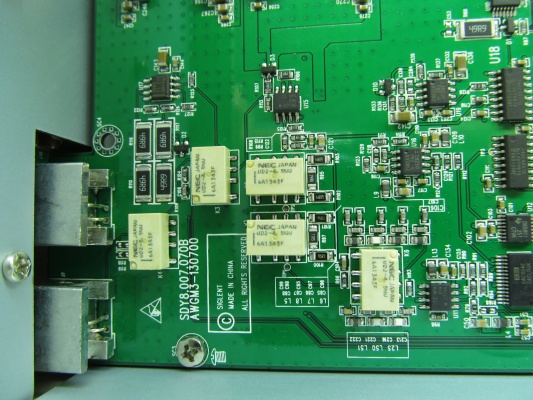

А также прецизионные операционные усилители ISL28210 от Intersil и реле UD2-4.5NU от NEC.

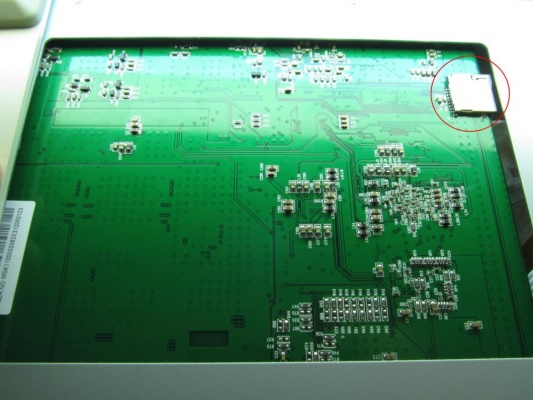

Что интересно, на плате имеется разъем для карт памяти MicroSD, но, к сожалению, для чего он я даже не догадываюсь.




Из достоинств можно перечислить:
  • Качественную сборку;
  • Цветной дисплей;
  • Низкую цену;
  • Широкий функционал.
Из недостатков:
  • Пластик грязно-белого цвета;
  • Один выходной канал;
  • Отсутствие встроенного счетчика;
  • Отсутствие русского интерфейса.

10 комментариев

avatar
Всего пару дней назад мне на работу купили АКИП-3409/5. Думал — интересная штука, надо бы нагуглить, что за модель они переименовали в АКИП. Не нашёл… И тут на тебе :)
avatar
Внутри этого АКИПа, наверное, пожирнее начинка. Что-то вроде такой, как описывают здесь.
avatar
Тема сисек не раскрыта!!!
avatar
avatar
Все ждали этого! В прошлом проекте у меня что-то подобное тоже получалось :)

сиське!
avatar
Автор, подскажи пожалуйста, почему не HDG-1022A? Интересно чем конкретно _ты_ обосновал такой выбор…

И еще, ты не переживал, что его тормознут на таможне?
Такое оборудование разве не опошляется(:D)?
Комментарий отредактирован 2014-08-16 21:01:06 пользователем ArsMur
avatar
Как видно из технического описания, HDG-1022A на первом выходе выдает только стандартные сигналы (sine, square, pulse, DC ) и то, синус только до 2КГц, импульс до 10МГц, square до 20MHz. Siglent же на всех формах, кроме треугольника выдает свои максимальные 5МГц. HDG-1022A на втором канале выдает и произвольные сигналы, однако уж с очень скромными характеристиками (Sine: 10mHz~1MHz; Other waveforms: 10mHz~100kHz; Sample rate 12.5MSa/s ). У HDG-1022A нет данных о джиттере. У SDG808 самый маленький джиттер (500pS против 6nS всех остальных генераторов данной ценовой категории).

На таможне, конечно, могли тормознут, но могли и не тормознуть.
avatar
Ясно, спасибо за ответ)

Блин, просто стремновато мне — закажу щас, а его тормознут :(
avatar
Юзаю на работе SDG1020. Внешне — один в один, только левый разъем не TRIGGER, а CH2/CNT и вместо кнопочки возврат — переключение CH1/2. Ну и до 20МГц главное различие. Зачетный генератор ваще)
avatar
Ой, братцы, что-то вы сиськи некрасивые рисуете.
Примерно миллион лет назад я делал так :)
