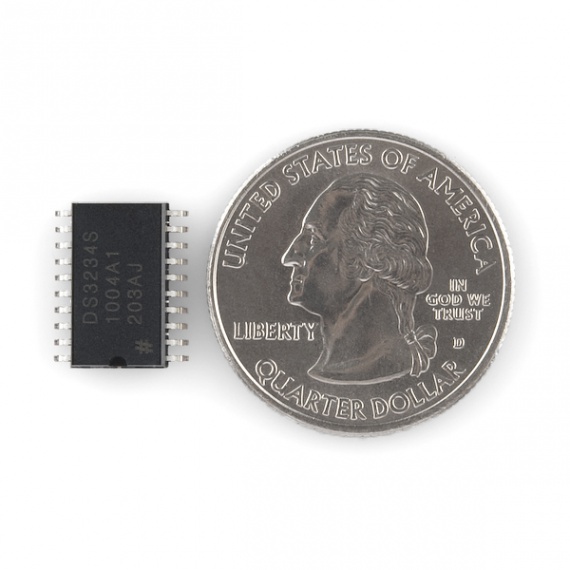

DS3234SN – недорогие часы реального времени (RTC) с интегрированным температурно-компенсированным кварцевым генератором (TCXO) и кристаллом. В DS3234 встроен прецизионный, температурно-компенсированный источник опорного напряжения и цепи компаратора для контроля напряжения питания и генерации внутреннего сигнала сброса (RST). При прерывании основного напряжения питания микросхемы включается резервная батарея для поддержания точного отсчета времени и сохранения данных в 256 байт SRAM-памяти.
Интеграция кварцевого резонатора в чип улучшает долговременную температурную стабильность хода часов. DS3234 отсчитывает секунды, минуты, часы, дни, дату, месяц и год. Дата в конце месяца автоматически изменяется, если месяц содержит меньше 31 дня и в случае смены года. Поддерживаются как 24-часовой, так и 12-часовой форматы времени с признаком AM/PM. Возможна установка двух будильников в день и программирование выхода сигнала меандр. Обмен данными с микроконтроллером осуществляется по двунаправленной последовательной SPI-шине.

Отличительные особенности:

• точность ±2ppm в диапазоне температур 0°C...+40°C;
• точность ±3.5ppm в диапазоне температур -40°C...+85°C;
• подключение резервной батареи для непрерывного хронометрирования;
• низкое энергопотребление; Типовая схема включения DS3234
• часы реального времени (RTC) для отсчета секунд, минут, часов, дней, даты, месяца и года с мгновенной коррекцией до 2099 года;
• два ежедневных будильника;
• программируемый выход сигнала меандр;
• SPI-шина (4МГц) поддерживает режимы 1 и 3;
• выход цифрового температурного датчика (±3°C);
• регистр для коррекции старения чипа;
• вход/выход сигнала RST;
• температурный диапазон: -40°C...+85°C;
• корпус SOIC-20.

Datasheet
