Пока будет просто бак.
Потом планирую начать городить мелкую сску. И питать её буду от бака. Ибо надо как то мощность и длину разряда регулировать, а ещё из сски исчезнет здоровенный электролит, и она станет компактнее, а ещё питать сску стабилизированным напряжением без 100 герцовых пульсаций ...

Такс. Поэкспериментировал я с аудиомодуляцией. И выяснил что не все так просто. Во первых схема модулятора на 1 транзисторе всетаки гумно.
а во вторых звук реально отстойный получается. :( музыку расслышать конечно можно и слова разборчивы, но блин искажения аццкие, похожие на клиппинг, и ачх совсем ...

http://www.dns-shop.ru/catalog/i104023/ ... 5-am2.html
вот таких наверно два можно прикрутить к одному семикронычу.

у меня делема.
насколько компьютерные куллеры высокой производительности (ну там с тепловыми трубками, медью и прочими делами, не дешовые которые) производительнее обычного алюминия с обычным вентилятором?
есть желание такой попробовать прикрутить к семикрону. только вот площадки у них маленькие ...

ладно.
тогда париться не буду. поставлю пяток супрессоров впараллель и пофиг.

сейчас экспериментировал с силовухой на семикронах.
что порадовало - выбросов нет. раньше отпаивался снаббер блин а сейчас супрессор 400В даже не пытается нагреться. при том что ни каких мер по гашению выбросов ...

т.е. для индуктивности 300мкГн и тока 100А (возьмем с запасом) энергия будет ровно 1,5 Дж. с этим вроде понятно.

от куда берется 1.5 Дж если 1.5кВт в течение 1мс мне понятно.
но от куда взялось 1мс т 1.5кВт?

вот картинка из даташита


что значит 10/1000uS?
а по графику если ...

причина того что радиатор не греется может быть любой. моет быть дюже огромный радиатор, может быть хреновая теплопроводность меж транзистором и радиатором, может транзистор арикрутой и реально не греется, может ток через транзистор небольшой поэтому он и не греется... так можно долго продолжать ...

у меня небольшой затык. сто раз порывался нарисовать да все забывал. но на последнем варианте схемы оно есть.

я о защитных супрессорах на выходе бака.
дело в том что если внезапно мощная нагрузка резко отключится - дроссель сгенерирует адовый выброс напряжения. и неплохобы его чем нибудь схавать ...

после GDT надо ставить RD цепочки. собсно резистор и уберет этот звон на конденсаторе.
а еще я наблюдал что картинки с затворов получались лучше чем с эквивалентного керамического конденсатора.

да вроде больше проблем нет. все работает. выбросы в силовухе вроде не зверствуют, а с финальной силовухой будет еще лучше ибо индуктивность монтажа будет меньше.
завтра проверю работу каскада модулятора на транзисторе. думаю с ним проблем быть не должно.
и впринципе можно плату разводить начинать ...

ЕЕЕЕЕЕСССССССССТТТТТТТТТТЬЬЬЬЬЬЬЬЬ :D

получилось. схема защиты по току заработала на макете отлично. по крайней мере в макетных условиях.
глюки не ловит. транзисторы защищает. КЗ на выходе вообще ни чего не дает. бак тихо спокойно вырубается и усе.
отлично ловит малейшие превышения порога тока ...

шифтер - он же схема восстановления постоянной составляющей.
http://storage.flyback.org.ru/files/thumbs/t_shift_152.png

Смещение и должно быть. Это же защита. Просто поставь уровень защиты ниже нормального уровня с токового трансформатора и все.
не вариант. смещение плавает. его надо ...

сижу голову ломаю. и решил я попристальнее разобрать вариант контроля тока через диод а не транзистор.
по идее теоретически, и в симуляторе это четко видно, пиковое значение тока через диод равно пиковому току через транзистор (и через дроссель тоже) а отличаются они только длительностью.
картинки ...

сравнивать я планирую по габаритам, по возможности уместить необходимое количество необходимого провода, по потерям (малоли альсифер всетаки будет греться) по цене и по доставабельности.


у меня проблема с защитой по току.
как я и предполагал с трансформатора тока малореально получить приемлемый ...

сегодня у меня день подарков.
забрал на тест альсифер как и договаривались. буду сравнивать с ферритом.
а еще привалило мне два кирпичика SKM150GAR12T4 они самое то для бака должны быть. и по скорости вроде не плохие. хотя в даташите всего 20кГц указана рекомендуемая частота. думаю на них финальную ...

Ладно. Я вроде договорился взять альсиферовых колец на тест. Сравню с ферритом, прикину что дешевле будет и удобнее. Тогда и определюсь.

вообще по формуле из этого поста http://tqfp.org/forum/viewtopic.php?p=8981#p8981
http://tqfp.org/forum/download/file.php?id=1170
выходит что чем больше витков и чем больше индукция насыщения ну и сечение сердечника - тем больше ток насыщения. (я всегда думал что чем больше витков тем меньше ток ...

мне тут намекнули что альсифер то лучше будет чем феррит для бака...
я х.з. в интернете мнений всяких полно, хрен поймешь что лучше всетаки.

то что у альсифера индукция насыщения больше - это понятно. но у него проницаемость ниже... хотя на что это влияет? потери по идее больше должны быть, но ...

малость поправил и покрасивше раскидал схемку.
после праздников буду усердно макетить и проверять работу защиты по току, аудиомодулятора, ОС при резкоменяющейся нагрузке и выбросы на диоде при наличии антипараллельной шотки.

ок. спс. тогда провод есть - одной проблемой меньше.

блин. у меня теперь делема. хочу реально маленькую сску. а у меня пока один мост из 12 то247 корпусов занимает дофига места.
как бы не скатился я на то220 корпуса а то и в полумост нафиг...

у меня вопрос.
пока я дома сижу продумываю варианты на будущее. провод под вторку разыскиваю.

какое число витков для SSTC оптимально? для DRSSTC я так понял где то 1000...1500. но сску я хочу маааалюсенькую и соответственно втокра будет низенькая. а что б в нее намотать 1500 витков надо найти ...

кстати да. интересный вариант. так оно можно и IGBT обвязать диодом. поставлю карбидкремниевые шотки, они должны успевать.

Убери stps60. Тогда диоды транзисторов будут работать как защита.
какая защита? от чего защита? а если они откроются и не закроются?

При увеличении нагрузки, увеличиваются и вольты на транзисторах.
их там все равно ооооочень мало. на транзисторах выбросы практически отсутствуют. чего не скажешь ...

пока прикинул как могла бы выглядеть схема защиты по току с трансформатором тока

предполагаемый вариант.GIF

управление по 4 ноге TL494 так как она вроде самая быстрая.
на вход 2IN+ LM393 подается сигнал с токового трансформатора нагруженного на резистор. (либо с токового резистора шунт 2) когда ...

в общем я тут малость поковырялся втихаря. и вот к чему пришел.

что касается бака:

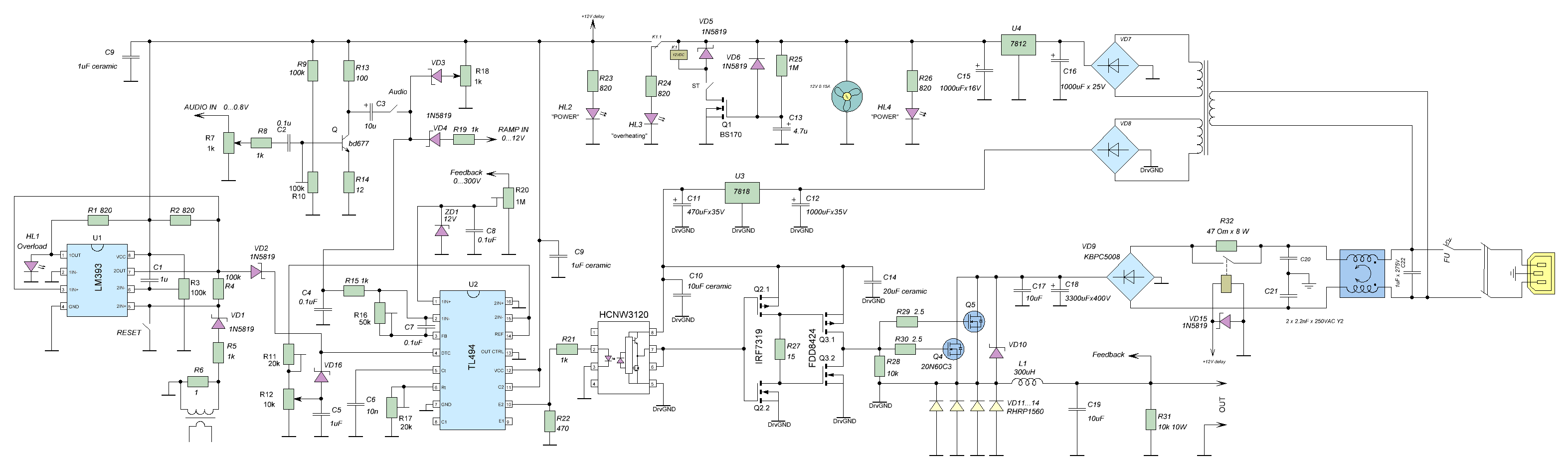

схема сейчас такая.
то что есть сейчас.GIF
я сгородил для экспериментов силовуху которую не жалко.
два 20А полевика впараллель с блокировочными шотками, четыре 15А ультрафаста впараллель, дроссель примерно на ...
