Tools -> Footprint Manager
Там менять можно массово.

Добрый день.
Кажется, нет. Но можно добавлять вырезы, их уже можно редактировать так как полигоны.

Shift+S - включение режима одного слоя.

Открыть непосредственно шаблон и там поправить. Сохранить и обновить шаблон в схеме.

Лист в редакторе плат служит для создания чертежа платы прямо в Altium Designer.
Пример:

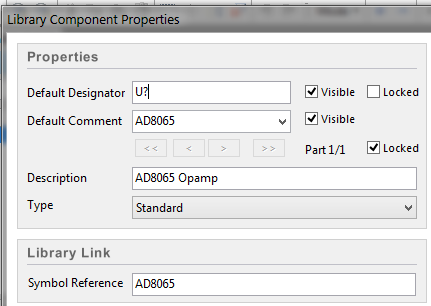

А не нужно ничего привязывать. Они прописываются в свойствах УГО и все:

Не за что
Ну как бы да - слои платы. В том числе и ее основание - текстолит и т.п. Тоже слой же.

В стеке слоев. Design - Layer Stack Manager

Да. Поэтому берется текстолит с меньшей толщиной меди, например, 18 мкм. Остальная толщина набирается осажденной медью.

http://pcblab.ru

В Герберах при производстве ее не видно. Указывается при заказе.
А в Альтиуме необходимо для расчетов - целостности цепей и т.п.

PCB List : 1. Выделяете пины, правой кнопкой мыши - Smart Edit. Вводите маску для переименования. Обратите внимание на строку под заголовком окна - там включен режим редактирования и отображение только падов. 1.png 2. Результат: 2.png Аналогично можно в SCH List . И там и там можно из заготовленной...

Разве что делать несколько Solid Regions и прислонять их друг к другу формируя дырку нужной формы.....

Выходит, что только так.

Ничего не понял.

Есть Визард, в котором можно создавать посадочные места в соответствии с стандартами IPC

Вроде нет.

Не это у вас?

В конечном итоге, оказалось, я попутал place line и interactive routing

Можно и в плате все делать. Создавать/удалять цепи можно в Design/Netlist/Edit Nets...
У каждого из падов в свойствах можно менять принадлежность к цепи.

Хм, у меня тоже.

В режиме 3D жмите Ctrl+C, далее в меню 300dpi (макс. качество) и ОК. В любом фоторедакторе Ctrl+V и вот оно - счастье

Спасибо. Перемычки не стал указывать, отправил так. Как тут: http://electronix.ru/forum/index.php?showtopic=119532
Посмотрим, что Резонит скажет.

Непонятка с контуром. Если он будет раздельный для каждой платы внутри заготовки (т.е. между платами никаких перемычек нет), то такой вариант допустим? Т.е. фрезеровка должна быть по контуру каждой платы.

Или же надо рисовать новый контур с перемычками?

electronix.ru

Либо скопировать из нужной библиотеки в свою и вставлять компонент на схему, либо на схеме подключить этот футпринт и все.

По-моему, называть шину необязательно.

Нарисовать другой символ.
Держи. Прикрепишь на схеме к нему имеющийся корпус.
