Небольшое пожелание насчет калькулятории. Было бы неплохо реализовать использование как точки, так и запятой в качестве десятичного разделителя при вводе дробных чисел.

Двухканальный миди прерыватель на тини85, распознается компом как миди устройство, играет 0 и 1 каналы, длительность импульса приблизительна равна значению громкости канала 0-130мкс. Создан на базе tinyTesla USB Interrupter. Под него разрабатываю управляющий софт. Если кому интересно, открою ...

Немного оффтопа. SuperSimpleInterrupter

Удалось наконец достать литцендрат для первички. 240х0.07
Уложил, залил жидким акриловым лаком чтобы шелк как можно сильнее пропитался.
Результат сильно порадовал, первичка перестала кипеть, а только лишь греется до 40-50 градусов при длительной работе.
http://www.youtube.com ...

Нет, силовуха греется совсем мало, либо не успевает сильно нагреваться. Я не гоняю теслу долго чтобы не расплавить пластик, на котором держится провод первички.

Тесла была переделана практически полностью. Новый контур, новый драйвер, новая силовуха, новое питание. Вторичка 5х13см, тороид из алюм провода 13.5х4см, общая высота конструкции 25см.
Питается через отдельную коробочку, в ней находится схема плавного заряда конденсаторов силовухи, блок питания ...

Для таких больших напряжений и мощностей, возможно, целесообразнее было бы применить кирпичи, а не отдельные игбт в то247, благо, имеются аналогичные по скорости и напряжению, но гораздо более злые по току кирпичики.
Насчет выходников, могу предложить поставить туда FDD8424 с рд цепочками на ...

Есть вопрос насчет системы фазосдвига. Как она относится к тому что с ос в реальной дрки поступает сигнал с заполнением не идеально 50%? Я посимулировал схему с заполнением 48% и получил такую картину Безымянный.png
Вроде бы все нормально, но что произойдет когда рампа перевалит за максимальную ...

Думаю, первичку отматывать не стоит. Иначе импеданс контура уменьшится, а для qcw он нужен высокий. Разумнее было бы увеличить напряжение питания.
Какая частота получилась?

Намотал повышающий гдт, поставил 18 супрессоры на затворы - стало еще хуже Что если поставить параллельно затвору кап на 2-4нф, а гдт вернуть 1:1?

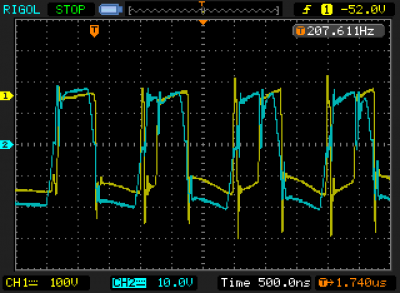

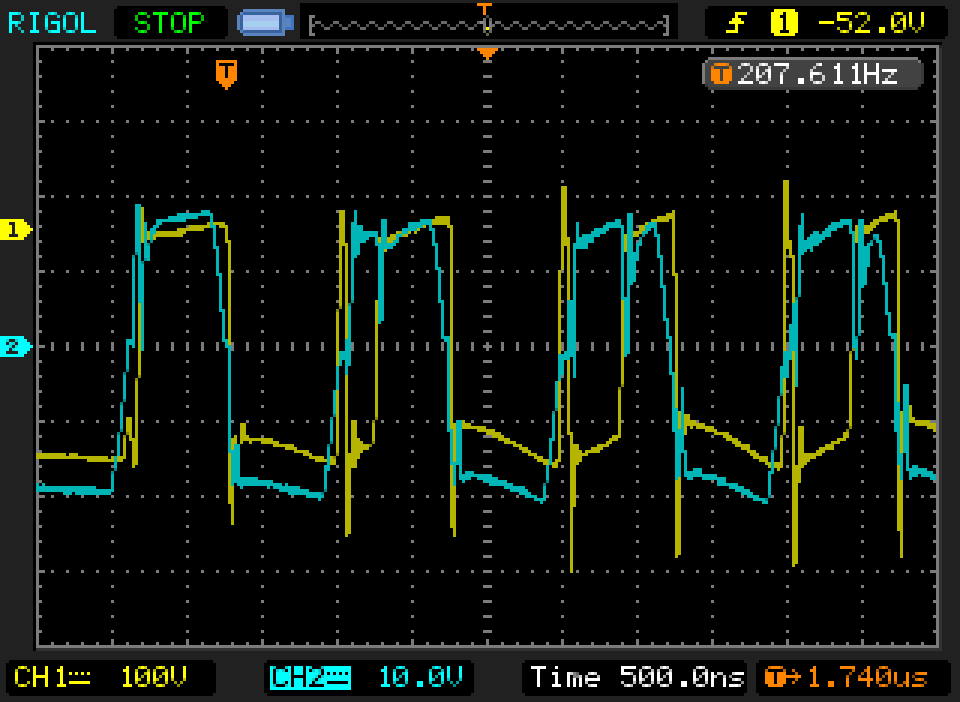

На большую дрку я пока забил, захотелось маленькую оживить, поставил 50б60 в силовую, сделал нормальный драйвер с выходниками на irf7319, прилепил простенький предиктер, чтобы игбт потянули частоту в 700кгц. И тут вылез такой странный баг:
синее - сигнал с затвора ...

Опять накрылся флайчик, уже 3-4 день вроде

Понятно. План такой: впаять новые ключи, но подключить к гдт только по одному ключу из плеча, затворы остальных пока закоротить на эмиттеры. Повесить 400в супрессоры на К-Э. Заменить номакон на слюду, поставить вентилятор. Погонять такой мост, потыкать осциллом. Затем, если все в норме, подключить ...

Да, полумост

индуктивный импеданс на шине питания и переключиться не в нуле тока
Электролит и пленки стоят настолько близко, насколько это возможно, максимальная длина проводников всего 8см(от лита до крайнего ключа)
Переключение не идеально в нуле, но и не совсем хардсвитч, задержка в драйвере 100-120нс, с ...

Точно не превышение тока, там было 100А максимум. Монтаж максимально симметричный и плотный. А вот выбросы возможны, но... думаю, нужно очень сильно постараться, чтобы выбросы превосходили напряжение питания в 4 раза. Хотя, черт его знает, может быть тут повлияла емкость между дорожками питания и ...

Может быть, прокладка говно и ключи успели разогреться?

Вот оно значит как.
Радиатор то был всего градусов 40-50 по температуре, ток в пределах сотни ампер. Как термопрокладку я использую номакон 0.25мм и кпт-8 с двух сторон. Лучше ли поставить туда тонкую слюду?

Ну вот. приехали...
пока тестировал дрку на 150в без вторички, разбирался с ОС, что-то гулко трескнуло, затем вышибло предохранитель. Оказалось, все игбт пробиты К-Э, затворы целые. До этого смотрел сигналы на затворах, там нет сильных выбросов, на коллекторах тоже смотрел, нет сильных выбросов. Как ...

Первичка не греется? какого сечения провод?

BSVi wrote:А что есть "двойной мост"?

Мост, в котором в каждом плече вместо одного ключа стоит два параллельно.

Был бы он двухканальным, с ST или Versatile передатчиками, да еще с режимами ARSG и phased-interruption, я бы купил, скорее всего
По качеству звучания и количеству миди плюшек SI на порядок переплевывает все интеры от Филлипа и Гудчайлда

Таак... в реальном драйвере на 170кгц этот предиктер ведет себя отвратительно. Создает опережение 1.5мкс, и никак не меньше, а вот больше - пожалуйста. Пришлось его отключить.
Не сильно ли будет туго двойному мосту из 50б60 на 170кгц при токе в 600-700А? Задержка в драйвере получилась 120нс, ибо ...

Sail - Awolnation

BSVi wrote:Покупать нужно сразу катушку в 100 метров, потому, что меьнше не продают.

А мне удалось купить десятиметровые патчкорды из симплексного миллиметрового волокна, обжатые коннекторами avago
HFBR-RNS010
9$ за штуку они стоят
