Гугел на расслабоне выдал ответ по запросу SSTC-(AE-3.0)
https://aliexpress.ru/item/4000271032832.html

Uria wrote: Девушка, запомните когда в следующий раз будете себя рекламировать

Да она не себя рекламирует, а сайт.

В конце что-то жахнуло.

А разве не наоборот нужно проводящим сердцевину заделывать?

А как правильно заделывать внутреннюю часть тороида из воздуховода? Если вырезать диск из листа алюминия и вклеить блестящим скотчем которым воздуховоды клеят, нормально будет?

Надолго забросил изготовление после неудачной попытки намотать первичку. Пришлось изготовить приспособу, иначе никак не получалось.

IMG_20160905_130328.jpg Правда всё равно получилось не идеально. Виной тому немного мятая трубка, нехватка рук, и нужно было хоть как-то доделывать, а иначе опять бы ...

Плюс за музон из черепах.

Эх, а я со своей катухой застрял на намотке первички.

С пузырями я так и делал, большие повыдавливал.
На макетке у меня нечего тестировать, я готовый UTC 4.0 у Сергея покупал. ММС и силовую часть если что переделаю. Не хочется на соплях всё вешать, делать так делать сразу нормально. А то как не почитаешь, что улюдей то там коротнуло, то провод ...

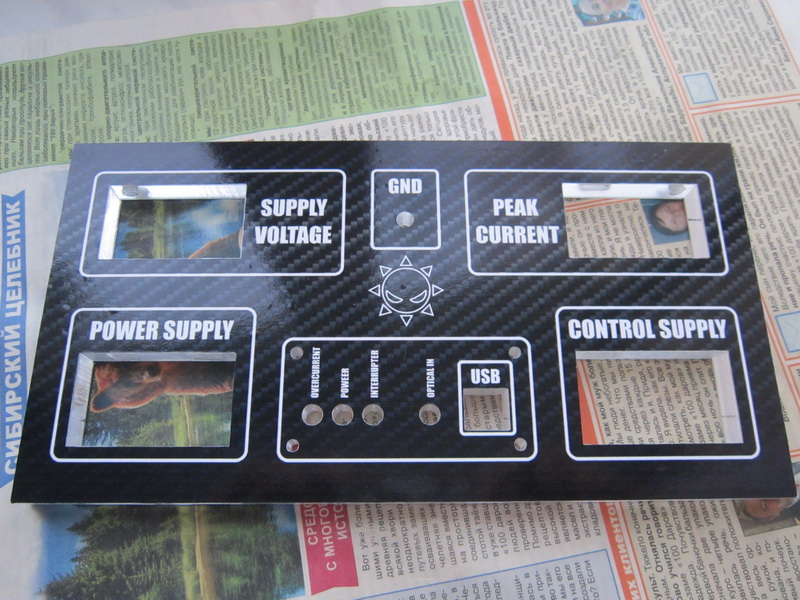

Прямо на виниловой плёнке не печатают из-за её объёмной текстуры. Пришлось искать картинку похожую на карбон. Распечатали на самоклеящейся бумаге. Очень липкая, пузыри воздуха из-под неё не выгнать.

Вот точно такая: http://nikolaev.prom.ua/p84169232-setka ... redirect=1 Даже размеры такие же.
Но мне сказали что она из нержавейки. И стоит она у нас в два раза дороже.

Был сегодня на авторынке, видел решётку автомобильную, сказали что она из нержавейки.

Обзавёлся схемой своего добра, может кто косяки какие серьёзные заметит.

Немного продвинулся.

Если кого заинтересуют, ножки покупал в строительном магазине, там они назывались термоизолированные шайбы. Кстати это первые детали с которых и началось строительство. :D

20.jpg 30.jpg 40.jpg
За решётку переживаю, наверное будет греться и поле усасывать. Правда ...

Может проще напрямую у них спросить чем тут.
http://www.катушка-тесла.рф/?page_id=93
http://www.катушка-тесла.рф/?page_id=11

Я трубу резал ножовочным полотном по металлу, именно полотном, а не ножовкой, так пропил получается аккуратнее. Отмеряю так: оборачиваю трубу листом бумаги (обычным А4), совмещаю края, так получается ровный, перпендикулярный трубе круг. Затем вдоль края листа бумаги провожу маркером. Бумагу убираю ...

На фото видно, просветы между витками (белые пятна).
Может стоило трубу поближе к укладчику поднести, меня например смущает такая большая длина провода висящего в воздухе. Может попробовать какую направляющую сделать, чтобы провод удерживался как можно ближе к катушке. Это ж дело наверное к тому ...

Красиво получилось, и результат достойный, для дома самое то. Где вы раньше были, я бы со своей не мучался, а купил бы готовую. )

Четырёхлапое подобие транзистора, это скорее всего диодный мост. Легко должен прозвониться мультиметром, даже не выпаивая его из схемы. Изоляция это кусок его корпуса? Если так, то скорее всего он пробит, поэтому предохранитель и выносит.

Латунные нашёл у китайцев на али, но у них они только минимум от 100шт. Если покупать нужные мне размеры, так это в 150$ обойдётся. Я столько на винты потратить не готов.

Черновая сборка. :) Всё подходит, всё садится на запланированные места. Осталось обклеить карбоном и раздобыть решётку на боковины. А впереди ещё одна большая проблема по скручиванию медной трубки в первичку.
Только боюсь чтоб не грелись винты, которыми скручивался корпус. Не латунь таки и не медь ...

Будем надеяться что результат оправдает затраченное время.

За резку сказали не дорого, материал дорогой. Кстати толщина этого 10мм., восьмёрки не нашлось.

Детской радости пост. Не прошло и два года, как я таки заказал корпус для своей теселы. :)

Был в шоке от цен которые озвучивали фирмы.
Как оказалось, чёрного оргстекла днём с огнём не найти, а сказали если и найдёшь, то по цене золота. :( Пришлось отказаться от гравировок, буду обклеивать ...

Случайно подвернулись под руку халявные транзисторы http://www.newrock.com.cn/PDF/IGBTMD/FU ... SC-120.pdf Подойдут они для теслы или нет? А конкретнее для DRSSTC.
По току это ясно, что подойдут, а вот ёмкость затворов (тут она 18n), или ещё какие характеристики смотреть.

Так как по делу совсем ничем помочь не могу, поэтому только и остаётся сказать - "Круто блин!"
