Прежний БП не давал току вырасти до такой величины. Контролируй ток через ключи, увеличивая напряжение.

Спасибо за ответы. Вторку поменьше как-нибудь на досуге намотаю, надо же экспериментировать и в этом направлении. Вообще в планах изготовление вторички на 200мм трубе - вот только подвернётся мне такая под руку... Транзисторы FGH60N60SMD действительно хорошие, в Космодроме даже дешевле пресловутых 5...

Надо бы отписаться, а то что-то я всё мимо этой темы, всё некогда... Так вот, забил я на мост из этих кирпичей, отложил его в сторону и применю для чего-нибудь другого. Возможно, намотаю когда-нибудь вторичку на немного килогерц... А пока соорудил полумост на 50b60. Параметры на данный момент: -Перв...

Я думаю, спешить не нужно было. В этом деле каждый шаг должен быть взвешен.
Заподозрить неладное можно было уже на этапе измерения частоты вторички, от качера, видимо, взятой. Частота слишком большая, потребление скакнуло = питальник не выдержал...

Напрямую? Или через конденсатор эдак в 0.1 мкф?

Блин, спалил вход обратной связи... Что получилось до этого сделать: Подобрал дедтайм ёмкостью на входе оптрона. Великоват, очень даже, но зато сквозняка в силовой нет. Генерация начинается вольт с десяти на силовой. При таком напряжении резво загораются неонки и можно с тора получит миллиметра три ...

Ставь "однополярный" с напряжением ~12...15 вольт + диодный мост.

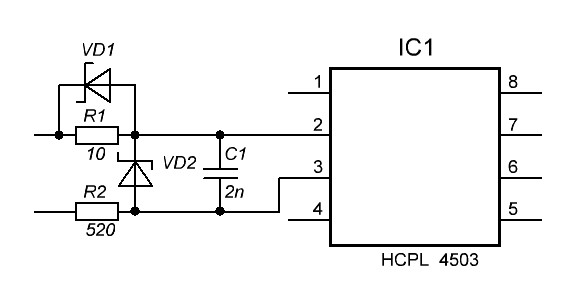

Ещё вопрос. Собственная входная ёмкость оптрона очень мала, не нужно ли её специально увеличить для большего затягивания времени срабатывания?



пс. Пишу, а сам думаю - да возьми же и промоделируй... Но стороннее мнение знать тоже хотелось бы ))

Появилось свободное время, продолжаем.

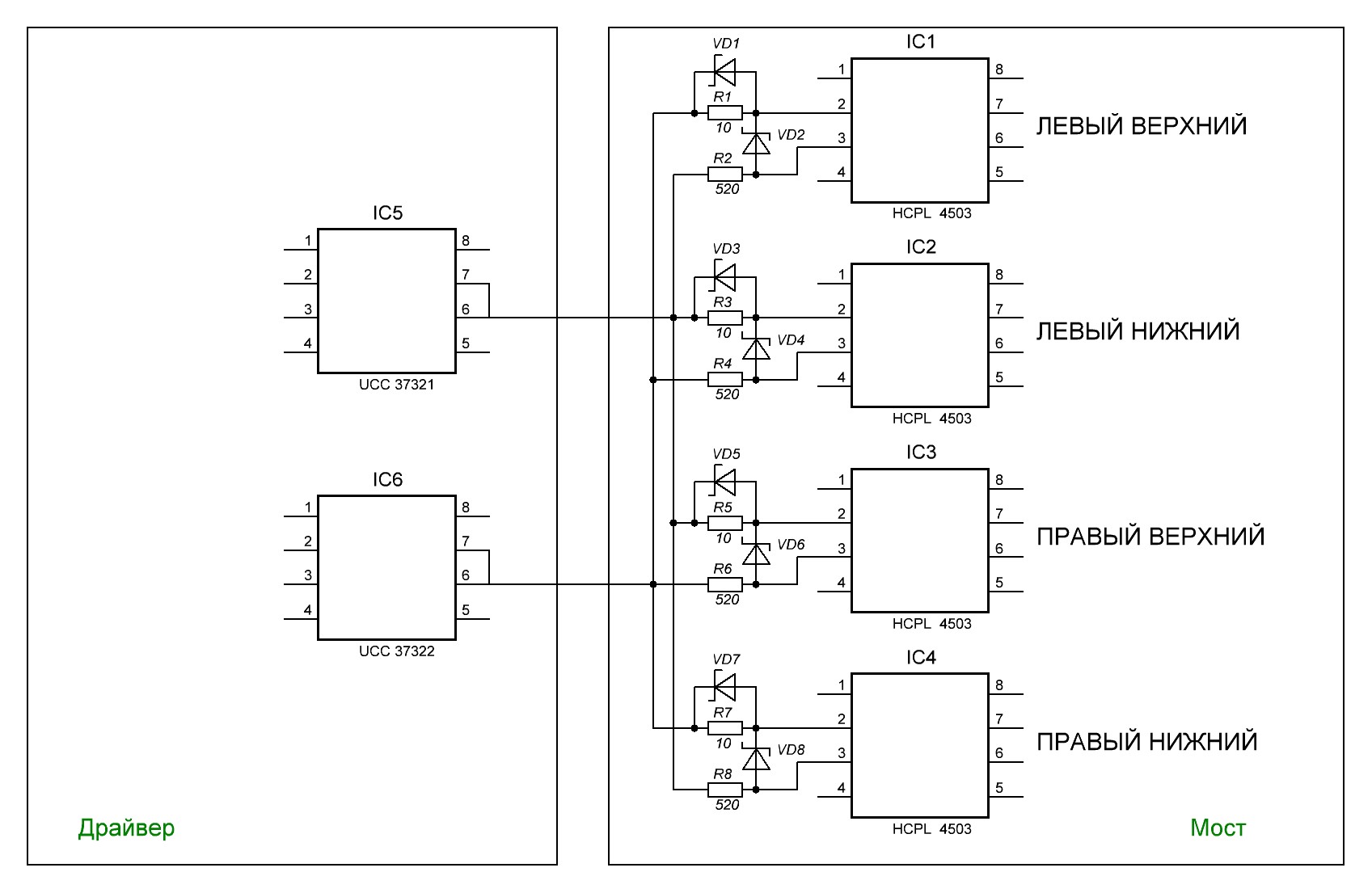

Правильным ли будет указанное на схеме соединение драйвера с оптодрайвером? Будет ли таким образом формироваться задержка включения оптрона? Может есть ещё варианты какие?

Это же просто замечательно! У меня вторичка 160*800, намотана проводом 0.51 и с двумя торами резонирует на частоте 60kHz с копеечками. DSCN0467~1.jpg Возможно, изготовлю новую вторичку на 200 трубе и более тонким проводом. Попробуем сначала поиграться с этой. Первичка выполнена медной трубкой 12мм, ...

Читаю даташит на транзистор и чёт не пойму... Частота, с которой он может переключаться это единица, делённая на t_on + t_r + t_off + t_f? Ну то есть на сумму всех временных процессов переключения. Так же? Значит в нормальных условиях это 0.4+0.3+0.8+0.2=1.7 микросекунд, а в худшем случае 0.8+0.6+1....

Здравствуйте, уважаемые! Пришла пора создавать тему и мне, так как вопросов много, задавать их кому-то надо, а драгоценное время бесполезно тратится на увлекательные эксперименты - в итоге дело продвигается крайне медленно, да ещё и с постоянным наступанием на грабли. Прошёл весь путь тесластроителя...
