Нужна помощь с полумостом и резонансом на индукторе. Суть в ролике.

Как то сложно. А есть подобные схемы в интернете?

Всех с Наступающим!
Вопрос таков. Какую элементную базу приобрести, что бы собрать мостовую DRSSTC Теслу на 10-20 мГц ?
Я делал много Тесел до 800 кГц. Мост, полумост, однотактную, косой мост. В общем проблем нет. Но когда сунулся за 10 мГц, обнаружил что ничего не могу найти, ни вменяемых ...

Rabby wrote: генератор накрыть заземлённым экраном,драйвер тоже стоит.

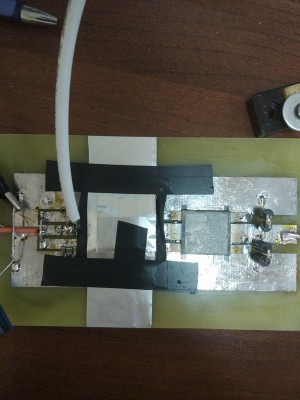

Помогло, спасибо! Сделал экран из фольги, получился один виток вокруг драйвера, стабильность раз в 10 возросла. Экран напрямую соединён с минусом питания.

длительность сигнала на видео ~200 нс. Минималка у генератора 10 нс. Частота повторения раз 100 в секунду

Всем привет! У меня вопрос по драйверу IXRFD630. Не могу получить от него одиночный импульс...
Суть в видео

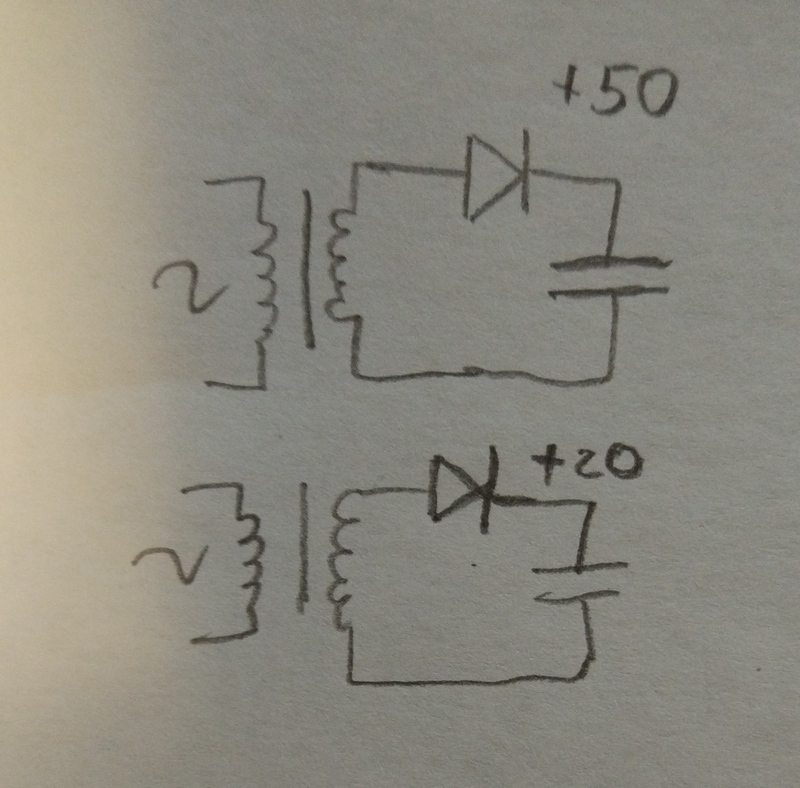

Да, всё так. Я понять не могу, как эти источники питания сделать и подключить между собой

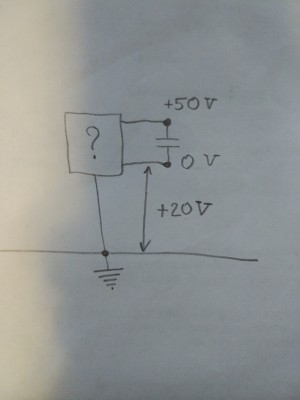

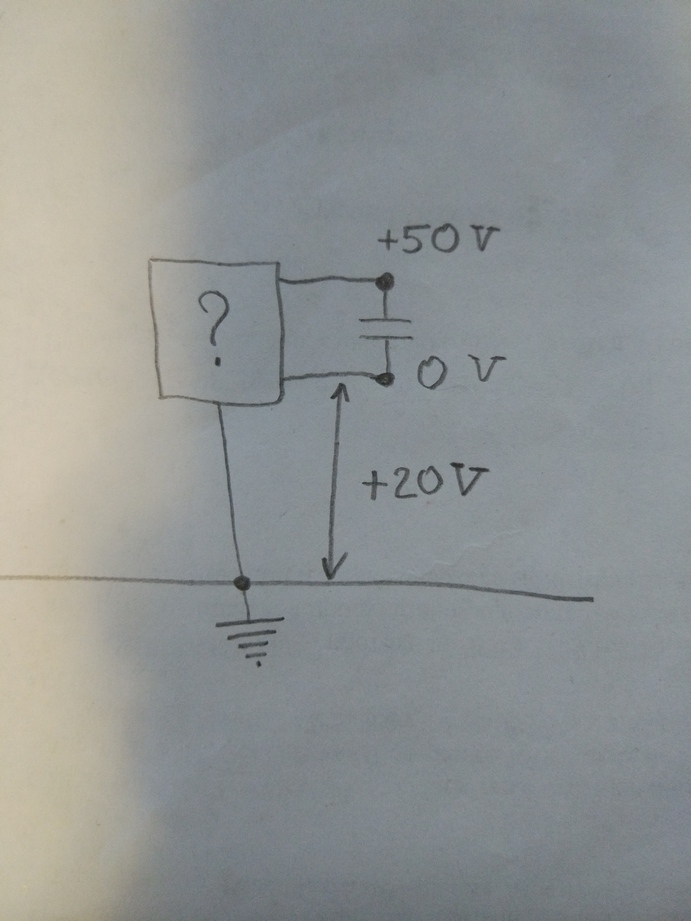

Появилась у меня задача получить разность потенциалов между минусом устройства и землёй. Какие варианты есть такое реализовать, кто знает?

Вопрос к спецам, кто знает продаётся ли что то, что может генерировать и плавно регулировать ВЧ-СВЧ излучение по частоте и мощности? И в каких диапазонах?
Например от 1 МГц до 1 ГГц или от 1 ГГц до 30 ГГц... В общем куда вообще смотреть, на какие аппараты?

iEugene0x7CA Да я понимаю, просто хотел сослаться на это видео для одного знакомого, что бы самому не пояснять... И судя по всему это он и спрашивает про банки)))))))))))))

2.3. Чем определяется емкость конденсаторов фильтра в (полу)мосте теслы?
Видео сдохло в ссылке (((

Да собрать то и на ТЛ494 можно... Мешает наличие генератора за 30 кусков (((

iEugene0x7CA wrote: IR2213 — микруа довольно дохлая

Так ничего лучше не нашёл... У меня питание 24 вольта... куда мне городить ГДТ и прочую пургу под него? )))
Просто как-то очень странно, что генератор за 30 кусков не может синхронно управлять своими каналами... Я так и не нашёл способа, как без бубнов это сделать)))

Полумост. Просто полумост, могу лампочку подключить, а могу индуктор Теслы)

Да всем подряд... Так сказать лабораторная силовая))) Просто хотел её к генератору цеплять... а он оказывается не может простейшую вещь делать... ну или я так и не нашёл этой функции в нём.

Проблема в ШИМ-е )))

Что же... придётся крутить оба канала по очереди... Как надоест сделаю свой генератор ))) Всем Спасибо!

Как то сложно... А если забыть про этот ШИМ, то вообще такого типа генераторы могут управлять двумя каналами одновременно? Что бы синхронно менялись параметры сразу на двух каналах...

А как это сделать? Это по сути самый главный затык... Не понимаю как сделать управление сразу двумя каналами (((

Кто знает, как с двухканального генератора сигналов сделать ШИМ управление драйвером плумоста IR2213? Генератор UTG2025A. И вообще возможно ли это? Всё меню перерыл... ничего придумать не могу ((

Трансформатор совершенно точно не выдает 15 000. У меня есть делитель на 10 на 100 МОм. Через него смотрел ослом что он выдаёт...
Мотать свой муторное занятие, а вдруг сгорит? ))) хочется заводской найти...
Вот думаю а что если прикрутить множик вот к этой штуке? http://www.adex.ru/catalog ...

Мне нужен доступ к деталям на время тестирования. А на воздухе такое хрен протестируешь... разгоняю до 100 000 вольт.
Может моторное масло купить? минеральное, самое простое... Трансформаторное не могу найти меньше 20 литров... а куда мне эти 20 литров)))

ПМС-200 для заливки ВВ трансформатора и умножителя к нему. Кто что скажет?
