webkirov
16 май 2020, 19:21
Форум: Трансформаторы Тесла
Тема: SSTC от TERAVOLTa v2.0
Ответы: 35
Просмотры: 1062

Re: SSTC от TERAVOLTa v2.0

сстц при разряде в землю заводится на гармонике А что если установить фильтр гармоник (ФНЧ) на вход обратной связи? Пусть пропускает только основную (первую) гармонику, а остальные сильно подавляет. Вот только задержка фазы как повлияет... вопрос. Этож какого порядка ФНЧ надо? Второго. Но мне кажет...
webkirov
16 май 2020, 18:39
Форум: Трансформаторы Тесла
Тема: SSTC от TERAVOLTa v2.0
Ответы: 35
Просмотры: 1062

Re: SSTC от TERAVOLTa v2.0

Pigball писал(а):ЦЕЛЬ РАБОТЫ.

Цель:получить удовольствие от решения, возникающих в процессе постройки, проблем. Это когда трудно, ничего не получается, никак не въезжаешь, и, после стотысячной попытки, наконец-то получилось. Вот она радость технического творчества.
webkirov
16 май 2020, 18:27
Форум: Трансформаторы Тесла
Тема: SSTC от TERAVOLTa v2.0
Ответы: 35
Просмотры: 1062

Re: SSTC от TERAVOLTa v2.0

сстц при разряде в землю заводится на гармонике

А что если установить фильтр гармоник (ФНЧ) на вход обратной связи? Пусть пропускает только основную (первую) гармонику, а остальные сильно подавляет. Вот только задержка фазы как повлияет... вопрос.
webkirov
14 май 2020, 18:25
Форум: Трансформаторы Тесла
Тема: DRSSTC 1 by Alibuster
Ответы: 21
Просмотры: 845

Re: DRSSTC 1 by Alibuster

Хде картинки?
webkirov
14 май 2020, 18:05
Форум: Трансформаторы Тесла
Тема: SSTC от TERAVOLTa v2.0
Ответы: 35
Просмотры: 1062

Re: SSTC от TERAVOLTa v2.0

Мог произойти сквозной ток.
webkirov
13 май 2020, 17:43
Форум: Трансформаторы Тесла
Тема: Вопрос — Ответ
Ответы: 1315
Просмотры: 422169

Re: Вопрос — Ответ

Как я понимаю, в этой схеме таймер 555 работает как одновибратор, то есть на короткий импульс на входе, он выдает импульс заданной длительности на выходе. В данном случае, длительность выходного импульса ~1 mS (миллисекунда). При том, запускающий импульс на входе должен быть низкого уровня, а выходн...
webkirov
11 май 2020, 21:50
Форум: Трансформаторы Тесла
Тема: SSTC от TERAVOLTa v2.0
Ответы: 35
Просмотры: 1062

Re: SSTC от TERAVOLTa v2.0

Я думаю, лучше было бы, если бы ток с трансформатора тока сначала выпрямлялся бы диодами выпрямительного моста, а потом бы уже преобразовывался в напряжение на резисторе 1-10R. Так как не думаю, что на резисторе 1-10R будет выделяться достаточное напряжение для открытия двух переходов выпрямительных...
webkirov
12 апр 2020, 19:40
Форум: Для начинающих
Тема: LTspice IV. Как измерить входное сопротивление ОУ
Ответы: 11
Просмотры: 698

Re: LTspice IV. Как измерить входное сопротивление ОУ

К сожалению, нет, у меня нет предварительного усилителя на ОУ.
webkirov
12 апр 2020, 17:04
Форум: Для начинающих
Тема: LTspice IV. Как измерить входное сопротивление ОУ
Ответы: 11
Просмотры: 698

Re: LTspice IV. Как измерить входное сопротивление ОУ

Подать сигнал на вход, измерить входной ток. Разделить входное напряжение на входной ток.
webkirov
21 дек 2019, 20:32
Форум: Для начинающих
Тема: Странная схема
Ответы: 2
Просмотры: 528

Re: Странная схема

Там ещё есть аккумулятор, сдохший в ноль и без опознавательных знаков. По размерам похожий на шестивольтовый. И как мне рассказывали, когда фонарик включен в розетку 220В он светить не должен, а светить должен только от встроенного аккумулятора. Фонарик, при этом, должен быть отключен от сети 220В. ...
webkirov
20 дек 2019, 17:18
Форум: Для начинающих
Тема: Странная схема
Ответы: 2
Просмотры: 528

Странная схема

Есть такой китайский фонарик "Трофи", а в нем переключатель яркости свечения светодиодов. Реализовано это по такой схеме: D965.jpg Только не пойму я, с чего бы транзистору открываться, если база зашунтирована диодом D1 и падение напряжения на нем около 0,6 Вольта минимум, что значительно м...
webkirov
12 авг 2019, 21:03
Форум: Трансформаторы Тесла
Тема: Вопрос — Ответ
Ответы: 1315
Просмотры: 422169

Re: Вопрос — Ответ

iEugene0x7CA писал(а):Сегодня даже компоненты такие никто не будет использовать.


В глубокой глубинке такие компоненты очень даже в ходу :)

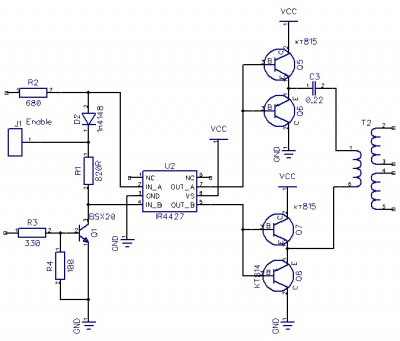

Недавно я делал подобный драйвер, на чуть более современных компонентах:


И это даже работало на 500кГц на 10n, только транзисторы грелись сильно.
webkirov
19 июл 2019, 17:51
Форум: Для начинающих
Тема: Расчёт GDT
Ответы: 5
Просмотры: 1315

Re: Расчёт GDT

Ребята, всем привет! В статье про GDT: http://bsvi.ru/raschet-i-primenenie-gdt/ Есть формула: gdt.png Сказано, что: "Формула получена подстановкой определения индуктивности в закон Фарадея". Попробовал вывести самостоятельно, но никак не смог избавиться от тока :roll: Стыдно даже спрашива...
webkirov
28 июн 2019, 21:27
Форум: Для начинающих
Тема: Самовозбуждение усилителя
Ответы: 2
Просмотры: 913

Самовозбуждение усилителя

Имеется старый музыкальный центр. На родных колонках, в которых просто динамик, играет нормально. Но если подключить вместо родной колонки 3-х полосную колонку Амфитон 35АС-018 со встроенными пассивными фильтрами возникает гудение, даже при нулевой громкости. Предполагаю, что это возбуждение, но как...
webkirov
17 апр 2019, 19:03
Форум: Силовая электроника
Тема: Драйвер для Flyback
Ответы: 8
Просмотры: 2225

Re: Драйвер для Flyback

А на вывод 2 подавалось 2,5 Вольта? Или попробуйте замкнуть 1 и 2 выводы.
webkirov
26 мар 2019, 20:47
Форум: Наши проекты
Тема: DRSSTC на двойном мосте от Crazy_Fan
Ответы: 65
Просмотры: 11296

Re: Вопрос — Ответ

На сайте bsvi.ru промелькнула мысль, что именно из-за каких-то особенных свойств входов Enable драйверов UCC SSCT самозапускается. Если я задумаю сделать на другом драйвере, то она не запустится?
webkirov
21 мар 2019, 19:49
Форум: Для начинающих
Тема: Подскажите типы/модели подходящих бюджетных конденсаторов для снаббера реле
Ответы: 8
Просмотры: 1940

Re: Подскажите типы/модели подходящих бюджетных конденсаторов для снаббера реле

Не знаю насчет гигроскопичности, но импульсный ток лучше всего будут выдерживать именно углеродистые объемные резисторы (Carbon composition resistors (CCR)) Не пленочные. Например, такие: http://almaz-electro.ru/product/?cat=5 Кстати, продаются готовые сборки резистор+конденсатор: http://wel.net.ua/...
webkirov
12 фев 2019, 21:44
Форум: Трансформаторы Тесла
Тема: DR(SSTC) FAQ
Ответы: 37
Просмотры: 42192

Re: DR(SSTC) FAQ

Посмотрел я в интернетах и пришел к выводу, что максимальное теоретическое напряжение на ММС можно определить умножив напряжение питания контура на добротность контура. Добротность равна sqrt(L/C), если в нашем последовательном контуре отсутствует активное сопротивление потерь (теоретически). Наприм...
webkirov
11 фев 2019, 21:47
Форум: Трансформаторы Тесла
Тема: DR(SSTC) FAQ
Ответы: 37
Просмотры: 42192

Re: DR(SSTC) FAQ

Как определить на какое напряжение должна быть сборка ММС?
webkirov
12 дек 2018, 22:08
Форум: Трансформаторы Тесла
Тема: Вопрос касаемо силовой части
Ответы: 4
Просмотры: 1931

Re: Вопрос касаемо силовой части

Изначально схема была такой Схема то нормальная, просто чтобы открывался верхний транзистор, его эмиттер должен быть как-то соединен с драйвером. В модернизированной схеме этого нет. Как зарядить затвор верхнего транзистора если нет контакта эмиттера с верхним драйвером? Тут нужен развязывающий тра...
webkirov
30 дек 2017, 13:41
Форум: Изба-флудильня
Тема: Флуд
Ответы: 311
Просмотры: 75602

Re: Флуд

Во время обеда задались одним явлением: если в микроволновку поставить разогревать порцию макарон на 1 минуту, она согревается. Если поставить только одну котлету на одну минуту, она тоже становится горячей. А если вместе поставить порцию макарон с котлетой на две минуты, они всё равно холодные! Поч...
webkirov
21 ноя 2017, 20:18
Форум: Для начинающих
Тема: Ток намагничивания Пуш-Пул'а
Ответы: 9
Просмотры: 3790

Re: Ток намагничивания Пуш-Пул'а

N1X писал(а):А если всетаки оставить ключи, а выпаять трансформатор?

К счастью, доступа к этому усилителю у меня уже нет, поэтому выпаять трансформатор не могу. Остается валить всё на него, больше не знаю на что ещё.
webkirov
20 ноя 2017, 19:08
Форум: Для начинающих
Тема: Ток намагничивания Пуш-Пул'а
Ответы: 9
Просмотры: 3790

Re: Ток намагничивания Пуш-Пул'а

Вообще, там уже в третий раз горят силовые транзисторы. То есть усилитель работал, через некоторое время родные транзисторы сдохли, потом их заменили на аналоги, они поработали и и опять сдохли. И вот третий комплект, теперь, скорее всего тоже.
