Оформление Sheet???

zuwin
Сообщения: 8

Сообщение zuwin » 21 дек 2013, 19:43

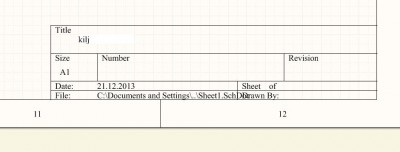

Вопрос прост прежде чем чертить в "Sheet" свой проект можно поменять формат аж до А0. Это очень удобно, но вот где можно поменять другие настройки??? Например поменять окошко с информации о схеме-чертёж, чтобы было как в ГОСТ. Ну там название проекта вписать, кто делал, кто будет проверять, кто ведёт проект и чтобы это можно было бы выставить и оно сохранилась и в конце выходил pdf. например с форматом А0.
Где находятся настройки оформления чертежа???
Вложения

Аватара пользователя
piroJ0KE
Сообщения: 130
Откуда: Киёв

Сообщение piroJ0KE » 22 дек 2013, 01:31

Почитай книжку Суходольского, там (кажется) это написано.

Например, вот тут его книжка, сокращенная до методички, и там что-то такое есть: ссылка
См. раздел "4.1.1. Лист схемы по ЕСКД".

Аватара пользователя
BSVi
Адепт
Сообщения: 3576
Откуда: Киев

Сообщение BSVi » 22 дек 2013, 10:12

Сделайте сначала новый лист схемы, который будет шаблоном (размер можно поменять в Design->Document options), дальше нарисуйте рамки и сохраните лист. Потом, назначте его шаблоном Design->Project Template->Choose a file.

zuwin
Сообщения: 8

Сообщение zuwin » 23 дек 2013, 12:52

Спасибо.
