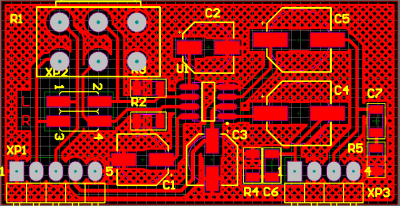

Понадобился мне для экспериментов маломощный НЧ усилитель. Выбрал TDA2822, развел, спаял. (печатка прилагается)
Вроде все работает, но на минимальной громкости в одном канале свист (свистит выход который на первой ноге микросхемы). Все облазил, опытным путем выяснил, что если выпаять конденсатор С3 (на питании стоит), то свист пропадает. Поменял конденсатор, не помогло. Поставил параллельно керамический 0,1мкФ - та же фигня. Теперь грешу только на разводку, может землю неправильно развел?
PS. Для справки:
Разъем ХР1: 1- земля, 2,3 - входы, 4 - питание, 5 - земля
TDA2822: 1 - выход1, 2 - питание, 3 - выход2, 4 - земля, 5 - -вх2, 6 - +вх2, 7 - +вх1, 8 - -вх1.
