Если с самого начала, то предыстория такая. Катушка задумывалась и делалась еще два года назад как комнатная, имеющая небольшие габариты, но развитые возможности. Поэтому для управления силовой частью были приобретены SimpleInterrupter v1.1 и SimpleDriver v1.0, которые очень хорошо себя тогда показали. Для примера, осталась вот такая фотография, сделанная при работе еще не до конца настроенной и испытанной катушки на сетевом питании.
Теперь, собственно, сама история, наши дни. Наконец взялся восстановить и доделать катушку.
Управление силовой осталось то же самое - SimpleInterrupter v1.1 и SimpleDriver v1.0. Правда не обошлось без сюрпризов - оказалось, что в процессе хранения пострадал блютуз модуль на SI - от одной из деталек откололся уголок, хотя что там на него могло упасть не представляю. Поменял. Также в процессе настройки у меня сгорела ПЛИС в контроллере, но смог найти запасную, которую на всякий случай у Сергея заказывал два года назад. Тож поменял.

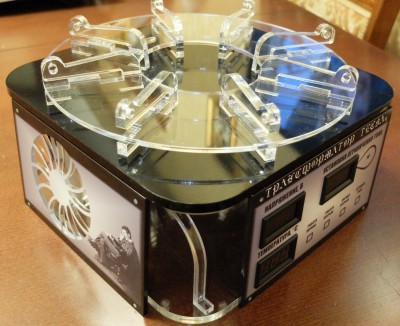

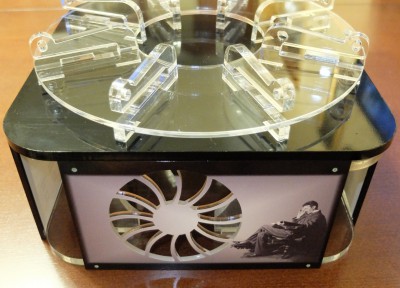

Силовая часть была полностью заменена на такую же, как и была до этого - мост на сдвоенных P50B60, обвязанных супрессорами 1,5КЕ400А и Р6КЕ18СА. Сейчас катушка выглядит вот так. За вид макета строго не судите, ибо потом хочу все это переделать и упрятать в корпус.
1. Настройка корректора фазы. Этот вопрос я уже задавал в теме «Проблемы с SimpleDriver», но пока без ответа. Суть в том, что не могу добиться подстроечным резистором R10 того, чтобы переключение транзисторов производилось в нуле тока (нужно смотреть схему SimpleDriver V1.0, так как во второй версии SD Сергей переделал корректор фазы). У меня получается, что регулировка производится только в очень малом диапазоне поворота подстроечника (когда его сопротивление минимально), а в остальных положениях R10 (бОльшая часть шкалы), работа катушки пропадает - на осциллографе падает частота сигналов с трансформатора тока и с силовой и меняется их форма на что то непотребное. Соответственно, подстройка фазы у меня по факту практически отсутствует. Собственно вопрос в том что можно сделать, чтобы фаза нормально регулировалась.

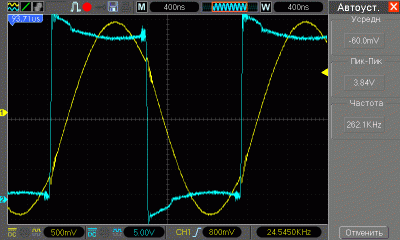

В ходе поисков пробовал ставить дроссель L1 различной индуктивности. Два года назад стоял на 150 мкГн и с ним прекрасно все работало. Сейчас пробовал от 100 мкГн до примерно 1000 мкГн. При 100 мкГн вообще не заработало, при максимальной индуктивности, которую попробовал поставить диапазон регулировки остался таким же узким, но сместился на другой угол поворота ручки подстроечника. В итоге сейчас оставил около 650 мкГн. С ним при нулевом сопротивлении резистора R10 получается вот такая осциллограмма. Синий график - напряжение, коммутируемое одним из транзисторов силовой части, желтый - сигнал с нагруженного на резистор токового трансформатора.
2. Второй вопрос тоже связан с корректором фазы. Посмотрел я тут видео, где Сергей рассказывает о настройках корректора фазы в UTC, так вот, там настройка производилась по наличию звона на осциллограмме с трансформатора тока в момент переключения транзисторов. И у меня возник такой вопрос: может зря я грешу на корректор фазы и надо просто настроить по минимуму выбросов на графике с трансформатора тока при переключении? А то, что судя по графикам переключение транзисторов производится не в нуле тока... может ли это быть из за кривого трансформатора тока? Чтоб было понятно о чем я - вот такие осциллограммы получены при одном крайнем положении подстроечника R10, при котором катушка еще работает (сопротивление около минимального значения):
3. Также есть несколько вопросов по общей работе катушки и прерывателя.

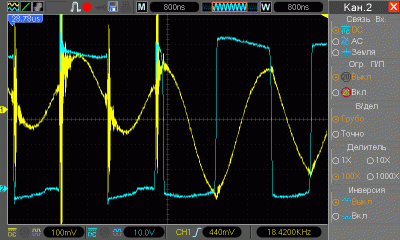

3.1 Заметил, что после окончания пачки импульсов общей длительностью равной той, что задаю с телефона (параметр PW), транзисторы еще несколько раз успевают открыться-закрыться. Вот, для примера осциллограмма:
3.2 При рассмотрении вышеприведенной осциллогрраммы также видно, что после окончания импульсов прерывателя общей шириной равной заданным 50 мкс, дальше переключения транзисторов происходят в момент достижения графика сигнала с трансформатора тока максимумов. Вот та же осциллограмма, только растянут интересующий кусок:
3.3 Потом, на осциллограмме, приведенной выше в п. 3.1, сигнал с нагруженного на резистор трансформатора тока имеет изначальный странный скачок вверх, а потом ось графика плавно опускается. Опять же, должно ли так быть или проблема в моем трансформаторе тока?
