Сообщение iEugene0x7CA » 24 май 2021, 01:09

Думаю, это стоит отдельной темки.
Ну и форум тоже оживлять надо — с активностью смотрю совсем беда. ;)

На днях изобрёл способ с хорошей вероятностью растворить микросхему.
Дело реально не простое, ибо из чего бы не делался пластик микросхем — у него просто феноменальная химическая стойкость.
Пока сработал только вариант кипятить микросхему в концентрированной азотной кислоте.

Аппарат: пробирка со шлифом, в неё вставлен 14/23 газовый адаптер, который идёт на промывную склянку дабы ловить пары кислоты. Газ уходит уже шлангом на улицу.
Конструкция не идеальная, ибо пары азотки разрушают шланг — над пробиркой должен был быть дефлегматор, но в процессе подготовки я на него сел. :lol:



Пластик при этом не сколько растворяется, сколько становится рыхлым — в начале отрывается хлопьями. Остатки как правило ещё надо счистить ватной палочкой.
Для растворения 1-й микросхемы нужно от 2-х "кипячений".





Есть ещё вариант разламывать разогретую до горения микросхему на газовой конфорке, и он даже работает, но вероятность где-то 1/5 что кристалл не сломается в процессе — большинство микрух уничтожаются.

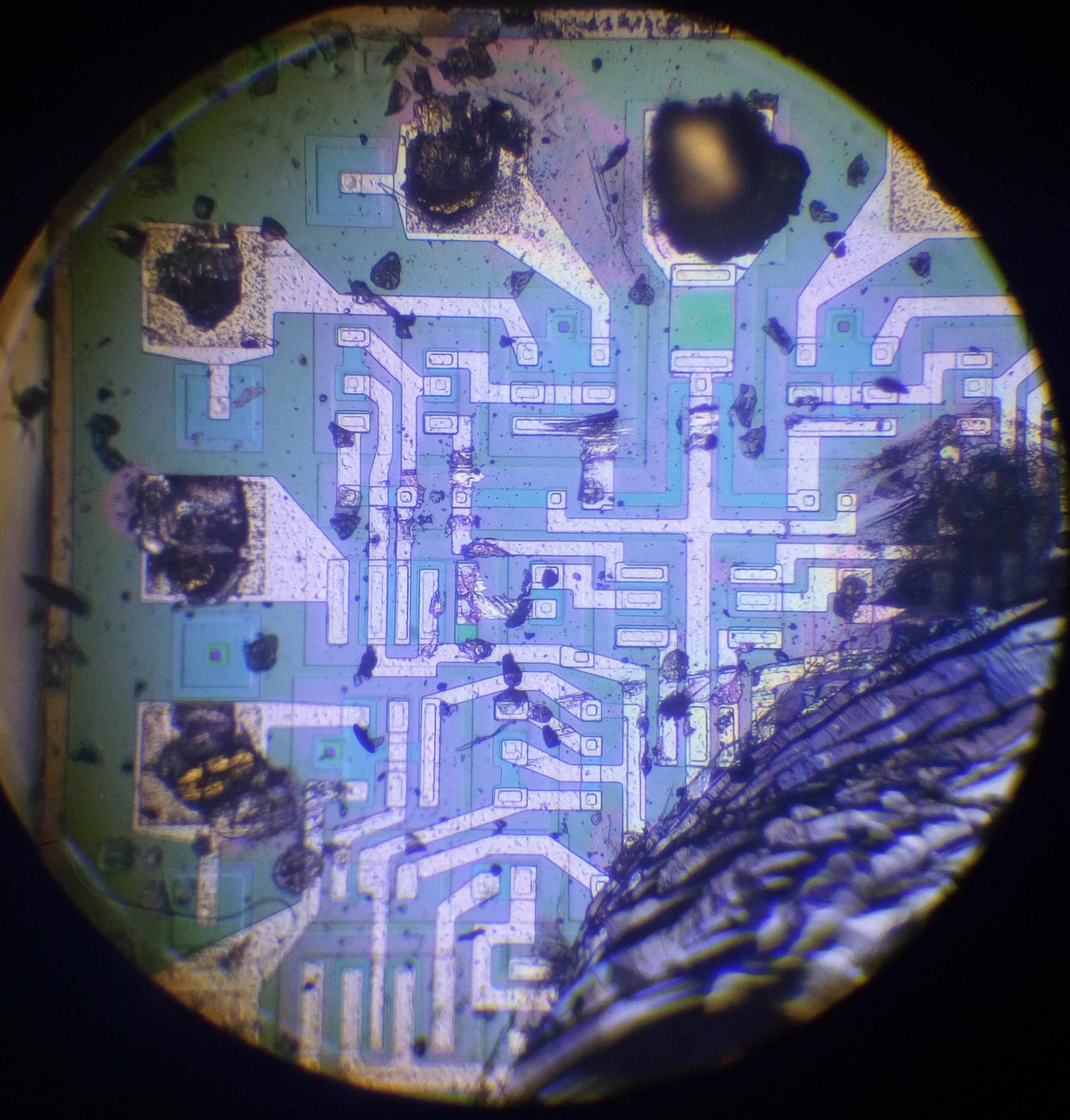

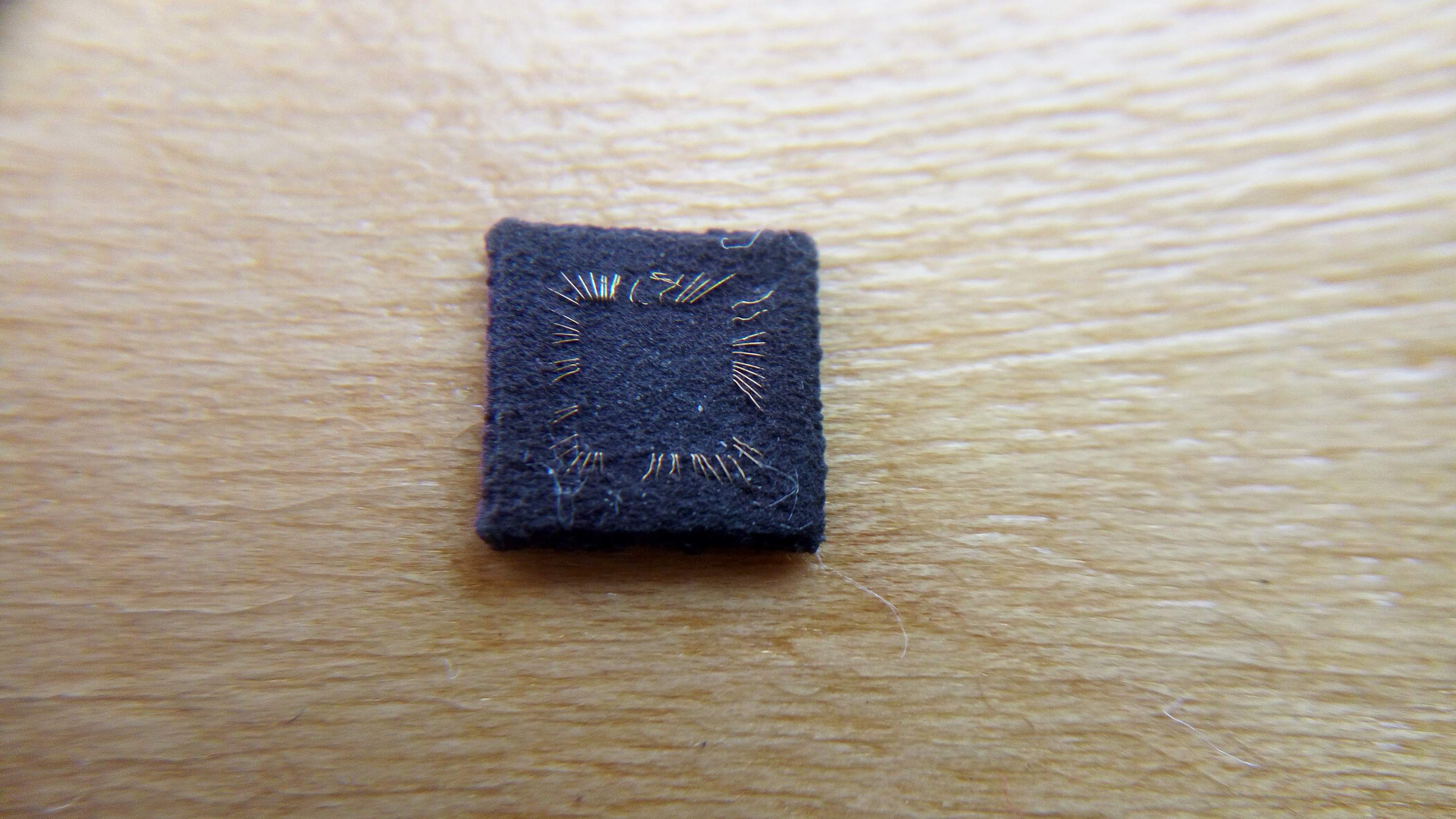

Удачный результат не редко ещё выглядят вот так:


Растворённая же микросхема в азотке выглядит идеально — но надо ещё пофотать.

P.P.S. Кстати, как оказалось "вскрытие микросхем" ещё может быть и полностью практичной штукой – например сравнивать кристалл оригинальной микросхемы и потенциальной подделки из Китая.
По одному виду кристалла уже можно сказать лажа перед нами или нет. ;)

Информации вообще много, скоро будет статейка отдельно с фотками кристаллов.
Ещё начал разбираться как выглядят сами детали на микросхеме. Прогресс потихоньку идёт. :geek:
