SSTC от TERAVOLTa v2.0

[TERAVOLT]

Короче, собрал простой прерыватель на 555 , собрал мост на 40n60smd , резултат супер, но конечно же я умудрился и мост спалить еще есть проблема с про боями на первичку... Нашел несколько капов для ммс, попробую drsstc сбацаю. Если будет шить, попробую приподнять втвторичку.

[TERAVOLT]

Кто вообще сказал, что SSTC проще drsstc. Это самая большая ложь в моей жизни, ибо я не взорвал ни одного транзистора просто так! Убил всего три и все при пробоях в первичку... ОС намотал кольцо витков 300, собрал обычный полумост на 40n60, собрал прерыватель на одной 555 для дрки, ммс понятно ВСЕ! Поискал резонанс, включал и от сети и от трансов, все здорово! Сходу за вечер около 25 см с полу моста (высота вторки 20 см). Единственное да, надо первичку переделать. Мой выбор однозначно DRSSTC и к ss я вряд ли вернусь, как и к качерам. Пс... На фотках питание еще от трансов идет, от сети не фоткал к сожалению. Что характерно, от сети ток более 2 ампер не наблюдал. Надо затарить норм ммс и творить чудеса...

[BSVi]

Да, наверное это я ввел всех в заблуждение.Раньше считалось, что ССТЦ проще, но, потом обнаружилось, что, если нужна надежность, это не совсем так. Точнее, совсем не так Но, у ССТЦ остаются преимущества - она лучше разные лампочки засвечивает, лучше музыку играет, итп.

[TERAVOLT]

Да, наверное это я ввел всех в заблуждение.Раньше считалось, что ССТЦ проще, но, потом обнаружилось, что, если нужна надежность, это не совсем так. Точнее, совсем не так Но, у ССТЦ остаются преимущества - она лучше разные лампочки засвечивает, лучше музыку играет, итп.

На счет музыки не знаю, мне больше звук Dr нравится! Я тут посмотрел Ваше видео про полюса в тесле и у меня вот вопрос! В КАЛЬКуляторе пишет частота Нижнего полюса 201кгц, но как я не пытаюсь настроить первичку в калькуляторе на эту частоту, эта частота полюсов уплывает! Что я делаю не так?

[BSVi]

Без активного запуска на определенном полюсе, сама катушка может стартовать на любом из них - в зависимости от того, где больше усиление. Усиление определяется не только резонансными частотами, но и остальными параметрами.

[TERAVOLT]

Без активного запуска на определенном полюсе, сама катушка может стартовать на любом из них - в зависимости от того, где больше усиление. Усиление определяется не только резонансными частотами, но и остальными параметрами.

Тобишь я зря пытаюсь в программе настроиться на эти частоты? Они больше для общего сведения или для профессиональных драйверов на ПЛИС, я правильно понял?

[BSVi]

Да

[TERAVOLT]

Да

Спасибо, теперь понял. А то так и тыкался бы в темную жопу. Скажите, а правильно ли я считаю? Я беру искомую частоту первички где-то на 15% ниже вторичной! Или же лучше брать наоборот выше для музыки если?

[TERAVOLT]

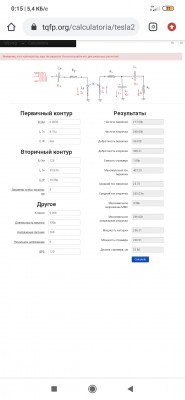

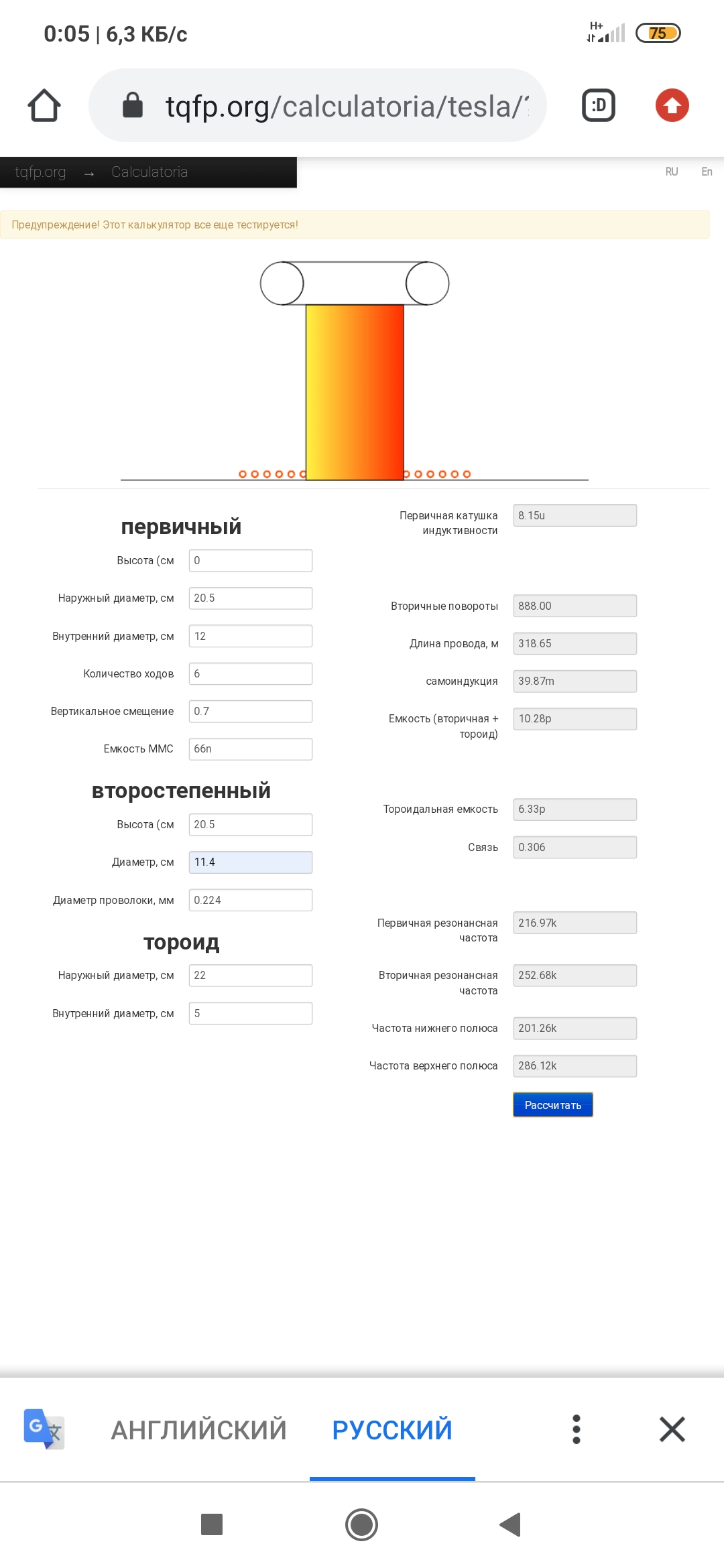

В связи с тем, что с прошлой первичной обмотки были проблемы (пробивало со вторички) , я решился таки переделать ее. Произвел расчет, уж не знаю на сколько правильно, вот:

ну и конечно хотелось узнать на какой стример расчитывать можно с полумостом:

и с мостом:

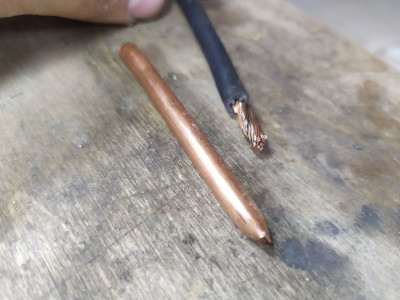

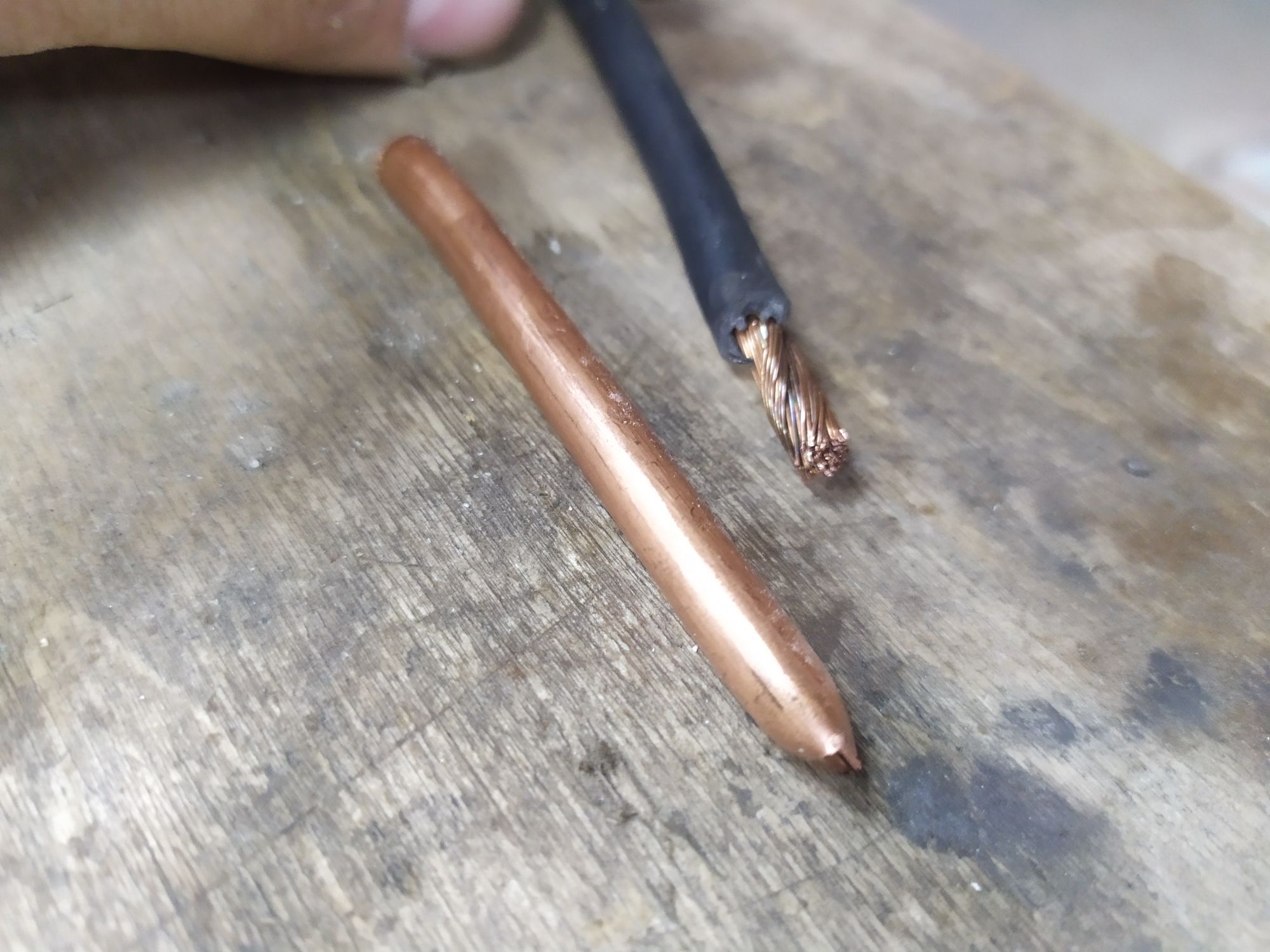

устраивает! Тогда лепим, что насчитали! Для первички взял провод кг-1*10мм2. В сравнении с трубкой 6мм это просто кайф его укладывать.

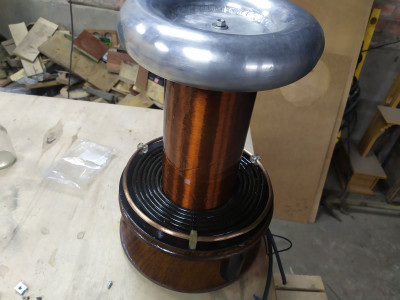

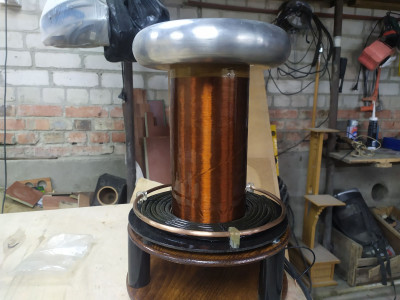

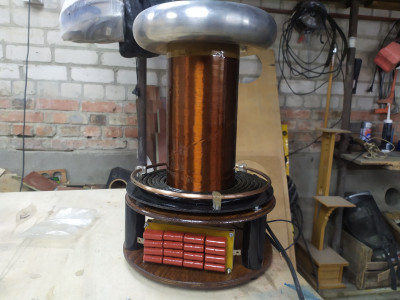

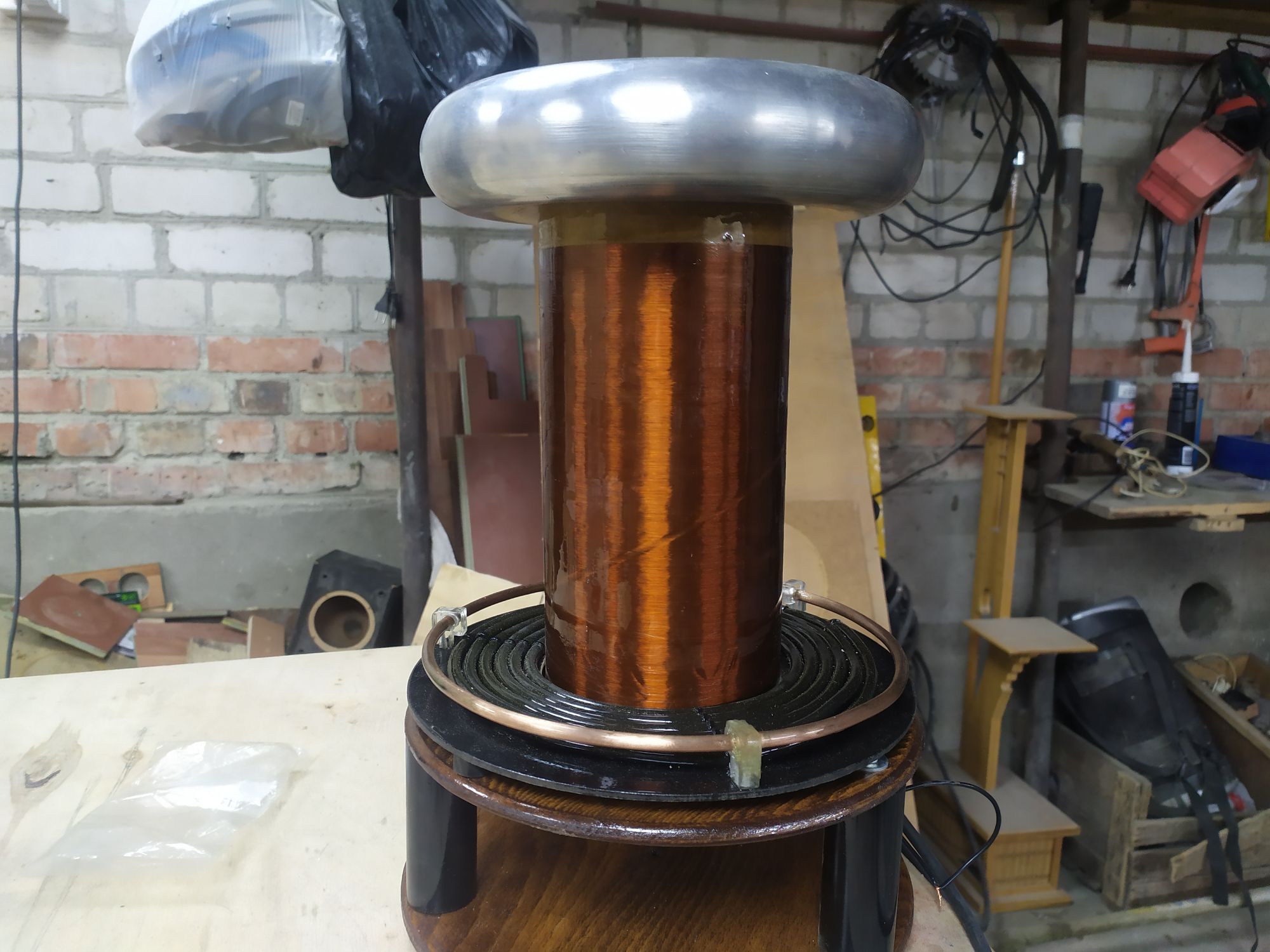

и вот так вышло

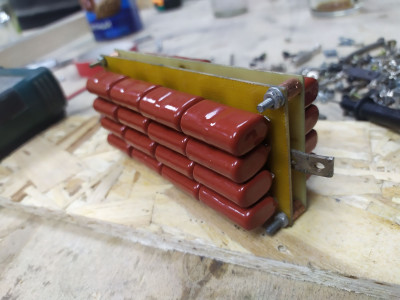

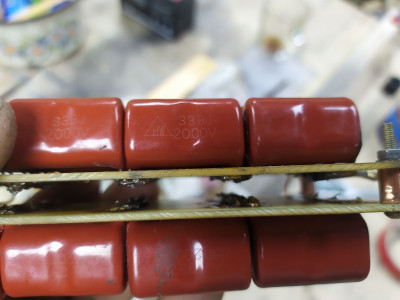

как видно я добавил страйкринг! Состряпал ммс из полипропиленовых капов 2000в 33нф. Капы конечно ноунэйм, но вроде не греются, а значит esr как надо!

[Alibuster]

Я предлагаю тебе делать сразу на мосте, чтоб потом не переделывать, когда в итоге захочешь мост. А такое точно произойдёт ну вот сейчас коэффициент связи более менее стал, был уж больше большой. С плоской первичкой я не думаю, что тебе ещё грозят пробои в неё

[TERAVOLT]

А такое точно произойдёт

ужее . Пришлось сварганить плату под двойной мост сразу, но пока ключи едут только. Проблемы с драйвером есть. Не могу схему драйвера подходящую найти. Первая что я юзал на 74нс74 хороша и работает по щас, но мне дико не нравится резистор от ОС к прерывателю! Ибо его нужно менять в зависимости от транзисторов, а то не запускается. Дошло уже в последний раз до 6ком. Пробовал стивовский собирал на 74нс74 и нс08 то же без резистооа не работает, да и с ним хреново. Хотел на нс109 собрать, но её нет в городе нигде... Короче пока думаю, вот че добился. Коэффициент связи то большой, то низкий сильно, опять переделывать надо, ибо пробивало на первичку, пришлось ее поднимать, а так резалт слабый а ток акций. Ключи все подохли. Драйвер под вопросом, короче опять там с чего начали.

[krjukovv]

А такое точно произойдёт

ужее . Пришлось сварганить плату под двойной мост сразу, но пока ключи едут только.

Добрый день! Как дела продвигаются с ДР-кой?

[TERAVOLT]

Добрый, в дрку так проект и не перерос, сделал ее сстц. Конфиг самый простой: полумост бтиз, драйвер 74нс14 и 27425, первичка цилиндрическая антенным проводом, прерыватель i1... Работает стабильно, стример около 30см (жирненький и красивый). К сожалению пока нет времени залить видос на ютуб, как получится залить, скину видос сюда. Этот проект закрыт, впереди dr ка.
