Факельники от IRFC

Обсуждение общих вопросов, связанных с трансформаторами Тесла.
IRFC
Сообщения: 2

Сообщение IRFC » 27 сен 2020, 08:55

Всем привет. Решил создать тему по факельникам здесь т.к. здесь по этой теме почти ничего нет. На флае люди не особо хотят это обсуждать, а мне есть что рассказать и хочется спросить у знающих людей. Отнес в раздел трансформаторы Тесла т.к по сути факельник это SSTC, только высокочастотная.

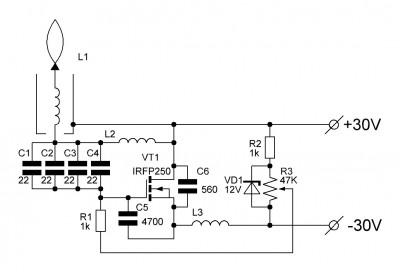

Вариант первый - обычный автогенератор, способен выдавать большую мощность с неплохим КПД, но очень ненадежен.

200w torch.JPG

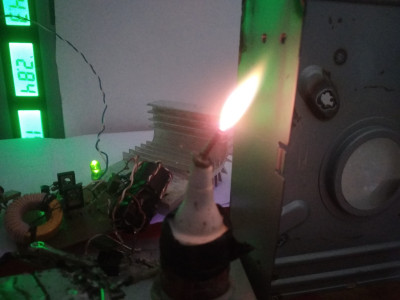

Выдает до 10 см со стеклом, при этом потреблял 200 Вт. Сейчас я научился собирать эту схему так, чтобы у нее был большой КПД, так что наверное было бы больше, но последний сгоревший при настройке транзистор заставил меня опять отложить эксперименты с этой схемой.
Я думаю, что можно сильно повысить надежность данной схемы, если сделать быстродействующую защиту по току и напряжению на стоке транзистора. Но пока не знаю, как ее лучше сделать и есть ли вообще от такой схемы смысл.

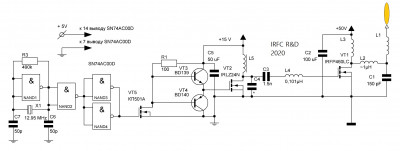

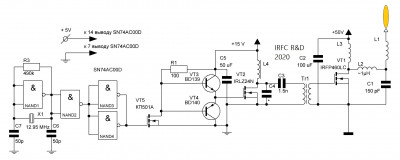

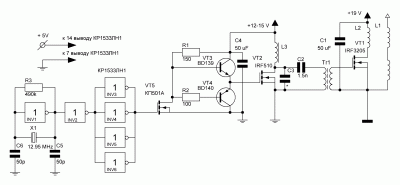

Вариант второй - факельник с внешним генератором. Состоит из генератора меандра на КР1533ЛН1 (хотя нужен другой, чтобы фронты были получше), драйвера транзистора, IRF510 который качает GDT и любого мощного силового транзистора. Схема показала себя надежной, но трудной в настройке. К тому же из-за плохого материала для GDT (использовался феррит с usb кабеля) не удается настроить схему в класс Е и большая часть мощности драйвера уходит в нагрев самого драйвера (3 ампера жрет при 15 вольтах). Выходной транзистор почти не греется. Позже в схему была добавлена часть для восстановления уровня нуля после GDT(на схеме ее нет). Силовая потребляет 19 вольт и 2-3 ампера (иногда больше), сейчас там стоит IRF3205.
GEN 1.GIF

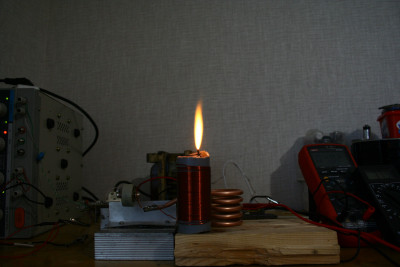

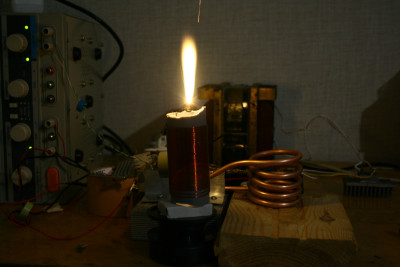

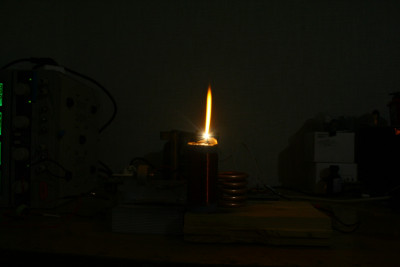

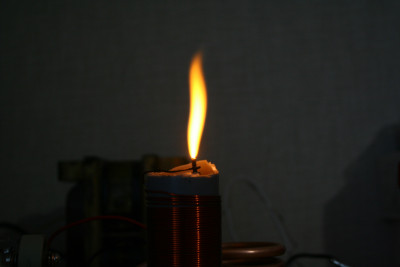

Иногда выдает такой факел



Вариант третий, пока факела нет, но думаю, что все можно сделать проще - взять кварцевый генератор, 74F245 и легкий фет с материнской платы. И с помощью GDT или последовательного контура качать какой-нибудь IRFP460. Проблема в охлаждении SMD транзисторов, а других мощных транзисторов с маленькой емкостью затвора и с малым напряжением открывания я не нашел

webkirov
Сообщения: 271
Откуда: Депрессивный регион

Сообщение webkirov » 01 окт 2020, 21:19

Зачем нужен конденсатор С3 (вторая схема)? Как ограничитель перенапряжения на стоке?

IRFC
Сообщения: 2

Сообщение IRFC » 07 окт 2020, 13:30

webkirov писал(а):Зачем нужен конденсатор С3 (вторая схема)? Как ограничитель перенапряжения на стоке?

Для того, чтобы VT2 работал в классе Е (чего пока достичь не получилось)
