А что мы делаем?
Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 28 май 2016, 19:44

Товарищ из Франции поделился фоточками, QCW на SimpleDriver. :)






Rabby
Сообщения: 177
Откуда: Tel Aviv

Сообщение Rabby » 28 май 2016, 20:06

шалом.
Запихал SI в свою катуху,доволён на все 100.70 см стримера с полумоста на IXGN60N60C2d1 вытягиваю.теперь думаю новую катуху на SD лепить.И тут обнаружил ,что у SD нет входа ошибки-а хочется термозащиту прилепить.Покурил схему и пока только одна идея -влепить через диод после выпрямителя OCD вход сигнала ошибки.Что думаете,камрады? Сам я в электронике мало шарю,сварщик я :)

Аватара пользователя
BSVi
Адепт
Сообщения: 3520
Откуда: Киев

Сообщение BSVi » 28 май 2016, 21:56

а хочется термозащиту прилепить.

На данный момент - самое простое - прицепить термопредохранитель в разрыв питания Sd. Когда он разомкнется, сработает UVLO и все корректно отключит.

Rabby
Сообщения: 177
Откуда: Tel Aviv

Сообщение Rabby » 28 май 2016, 22:20

спасибо за идею.
просто термопредохранитель что-то не хочется,он ведь через какое то время откроется снова.поставлю релюшку и триггер на 7474,что б надо было reset сделать для включения .

Firelander
Сообщения: 77

Сообщение Firelander » 29 май 2016, 22:22

iEugene0x7CA писал(а):Товарищ из Франции поделился фоточками, QCW на SimpleDriver. :)

Няшнота! А QCW на фейзшифтере или таки на баке? Захотелось прям запустить. Игбтшки жалко только если порвет.

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 30 май 2016, 17:40

Firelander писал(а):Няшнота! А QCW на фейзшифтере или таки на баке? Захотелось прям запустить. Игбтшки жалко только если порвет.

Фейзшифтер. ;)
По высоте разряд у них одинаковый, разница лишь в частоте. При фазосдвиге греется половинка моста из-за хардсвитча, с частотой более 5 Гц не постреляешь.
При баке можно как угодно стрелять, но для бака нужно сооружать бак. :mrgreen:
У нас были мысли кроме других фич добавить переключение сдвигаемых половинок, дабы мост поровну прогревался, но запилить новый драйвер никак руки не доходят.
С одной стороны было бы круто UTC возродить, т.е. сделать драйвер с большой FPGA, STM'кой и BT на одной плате.
Плюсы — полностью цифровое управление, не нужно ничего тыкать на платке, можно обновлять прошу FPGA и STM'ки. Минусы — его прогать не перепрогать. :)
С другой SD вроде как уже есть и вполне работает, фичи тоже можно добавить. В общем пока думаем. Возможно после SSTC возьмёмся за новый драйвер. :geek:

Firelander
Сообщения: 77

Сообщение Firelander » 01 июн 2016, 16:29

Бак надежнее. Невысокая частота переключения, можно взять мощнее ключ/ключи. Но его лень делать с отдельным питанием, драйвером итд.
Я когда думал насчёт своего драйвера, посматривал в сторону MachXO2. У них корпуса мельче и приятнее. Но подумал, что я его буду год пилить в свободное время и денег угрохаю как минимум полкилобакса и энтузиазм как-то затих) В SD мне что не нравится, помеха на обратной связи = смерть транзисторам. Цифровой PLL с ограничением полосы и автоматическим аварийным отключением было бы интересно, но очень уж долго и дорого. Да и работает SD, как показывает практика :) Честно говоря, я бы не факт что купил заметно более дорогой за счёт FPGA драйвер, но буржуи возможно и оценят :) Я не разбираюсь в маркетинге, но надежный драйвер всё-в-одном с кучей программных и главное аппаратных защит, мне кажется, может найти своего покупателя. Особенно если его убить будет почти невозможно :D

Rabby
Сообщения: 177
Откуда: Tel Aviv

Сообщение Rabby » 01 июн 2016, 18:28

Шалом.Частота бака для кцв должна быть равной или выше частоты теслы или хватит килогерц 20,c дросселем побольше?А то ему в хардсвиче работать,ему бы ключ пожирнее,есть у меня несколько штук APT200GN60J_B,им больше 20 кгц в таком режиме противопоказано

Аватара пользователя
BSVi
Адепт
Сообщения: 3520
Откуда: Киев

Сообщение BSVi » 01 июн 2016, 18:33

20кгц - вполне достаточно

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 23 июн 2016, 20:02

Парочка видео, того-же чувака из Франции и DR'ка другого, из Швейцарии. :)



Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 01 авг 2016, 18:34

Небольшой анонсик — развели новую SD v2.2, скоро будут в наличии. ;)

Внимание было уделено высокочастотной составляющей, а так же небольшим фиксам.
Дело в том, что хотя частоты DRSSTC невелики — около 300 кГц, фронты самой ПЛИС составляют всего 4 нс — это фактически 250 МГц помехи по платке. :)
По канонам высокочастотной электроники были добавлены терминирующие резисторы, лучшая отвязка и ферритовые бусины. Это должно помочь с такими проблемами как Ground Bounce и VCC Sag.
Интересным моментом оказалась и 5В-толерантность. Она хоть и имеется, но с некоторыми особенностями — производитель не рекомендует подавать 5В на ПЛИС перед подачей 3.3В.
Так же, достигнута эта толерантность была банальным выпиливанием диодных вилок с ног ПЛИС. Производитель считает это фичей, а если защита таки нужна — рекомендует вешать диоды снаружи. :mrgreen:
В общем, мы заменили 5В линии на 3.3В где возможно, а так же повесили защитные диоды — спалить ПЛИС крутя потенциометры при работающей катушке теперь сложнее. ;)
Отдельный момент — 1 Ом резисторы последовательно с выходами драйверов, они гасят звон на выходе GDT и неплохо улучшают сигнал. :geek:

Чейнджлист:
* 33 Ом терминирующие резисторы.
* Минимизировано количество идущих к ПЛИС 5В линий.
* Защитные диоды на некоторых ногах.
* 1 Ом резисторы последовательно с выходом драйвера GDT.
* SMD светодиоды;
* Фиксы шелкографии;
* 100n+10n+1n керамика в обвязке ПЛИС.
* Ферритовые бусины.

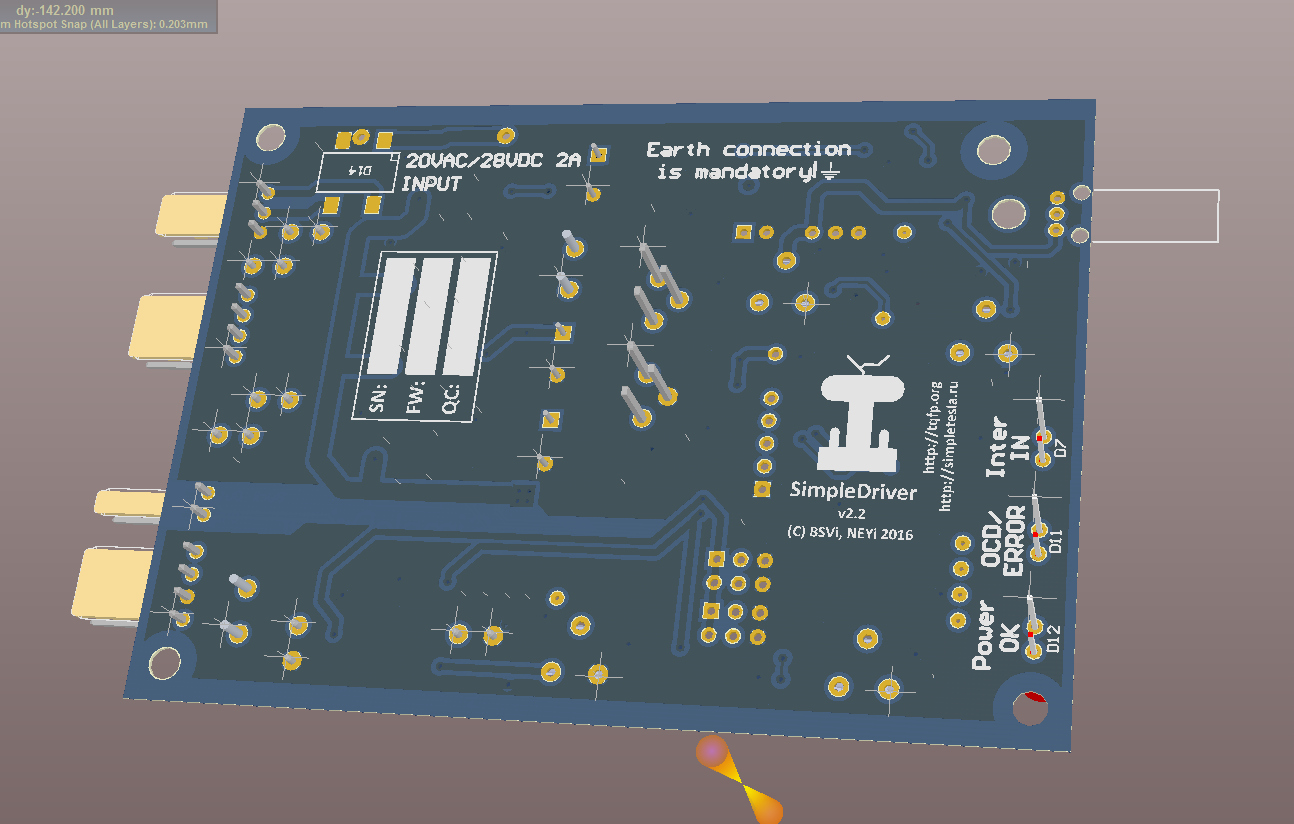

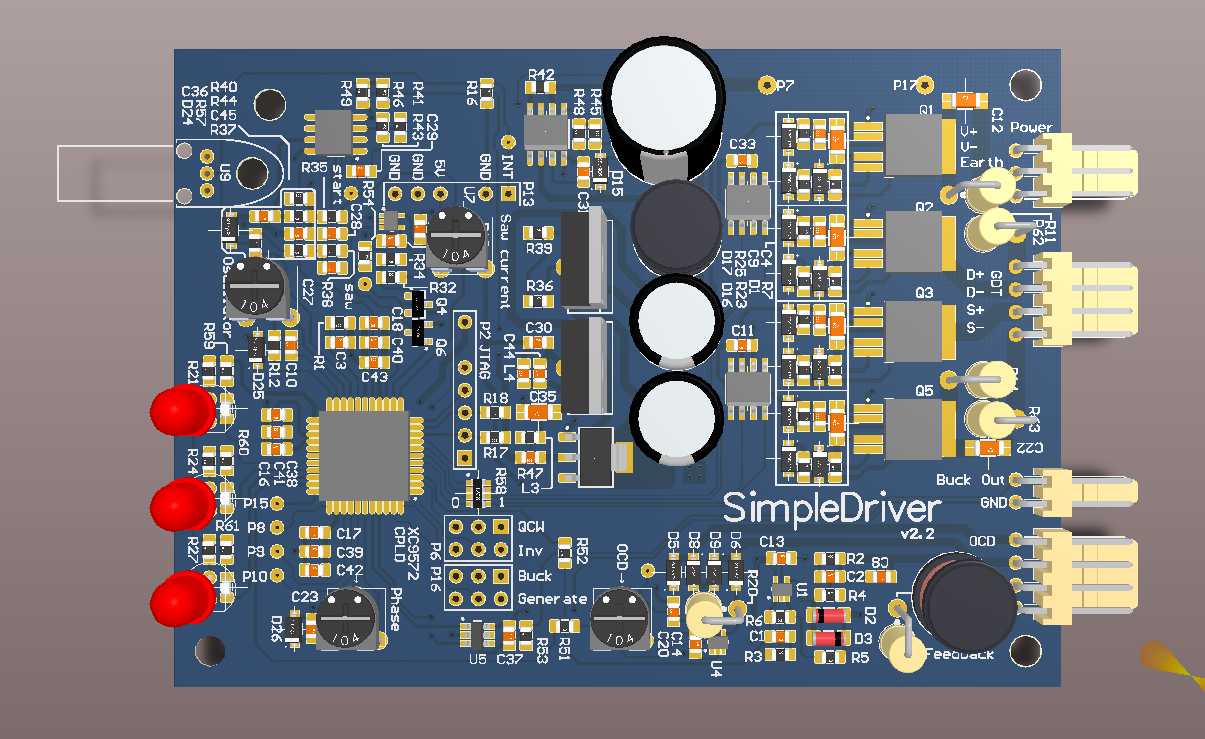

Фоточки. ;)

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 20 сен 2016, 00:04

Собрали небольшую партию, SimpleDriver(v2.2) снова в наличии. ;)

Из мелочи так же добавил:
1. Место под TO-220 радиаторчик на LM317;
2. 0 Ом джампер на выходе IF-D95T. Ранее, требовалось выпаивать приемник или разрезать дорожку, дабы заюзать прямой вход с установленной оптикой.

Схемку можно взять тут: v2.2: http://simpletesla.ru/wp-content/upload ... Driver.pdf



Как заказывались платки можно прочитать здесь, написал небольшой обзорчик. :geek:
viewtopic.php?f=38&t=1028

Аватара пользователя
Vanyayak
Сообщения: 199

Сообщение Vanyayak » 18 ноя 2016, 21:59

сяп за схемку
есть советы по доработке плат предыдущей ревизии?
Отдельный момент — 1 Ом резисторы последовательно с выходами драйверов, они гасят звон на выходе GDT и неплохо улучшают сигнал. :geek:

говорил же когда то что нужная штука

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 25 ноя 2016, 07:23

Vanyayak писал(а):есть советы по доработке плат предыдущей ревизии?

SD v2.2 не содержит каких-либо критических изменений, банально — нужно было собрать новую партию и мы натыкали пару фиксов. :)
Переработать SD v2.1 в SD 2.2 можно(прототипом v2.2 и была v2.1 c боджами и резанными дорогами :D), но если девайс уже собран и работает — можно оставить как есть, на тех же фотках и видео v2.1 платка.
Если я все же не разубедил — самыми полезными будут подтягивающие диоды, они спасут ПЛИС, если например трогать/настраивать платку при подключенной вторке.

Vladimir33777
Сообщения: 15

Сообщение Vladimir33777 » 27 ноя 2016, 18:42

Всем привет.

Евгений, месяца полтора назад приобрел SD v2.2, и только дошли до него руки. На странице SD2 указано что можно подавать питание 24VAC либо 30VDC, на самой плате написано 20VAC или 28VDC.
Где верно?

Просто в наличии имеется трансформатор на 24В 2А, а вот 20 вольт уже надо искать.

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 28 ноя 2016, 03:21

Vladimir33777 писал(а):На странице SD2 указано что можно подавать питание 24VAC либо 30VDC, на самой плате написано 20VAC или 28VDC.
Где верно? Просто в наличии имеется трансформатор на 24В 2А, а вот 20 вольт уже надо искать.

Питание платки ограничивается LM393, предельными для которой являются 36В, а так же электролитами на 35В. Это напряжения, при которых все зашипит, испустит волшебный дым и бахнет. :)
На практике — в идеале напряжение должно быть как можно выше, но не заходить за предел в 30В. 33В — абсолютный максимум, за которым потихоньку начнут деградировать электролиты.

Касательно трансформаторов — штука эта на самом деле плохо предсказуема, так как без нагрузки они выдают одно, при нагрузке другое, плюс любой скачки в сети всегда отражается на выходе.
В следующих версиях SD думали вообще выбросить диодный мост и организовать питание от общедоступных импульсников на 24В — в основном юзаются для питания светодиодных лент.
В принципе, от 24В импульсника можно питать и сейчас, подпаявшись напрямую к электролиту 4700uF 35V, который большой. ;)

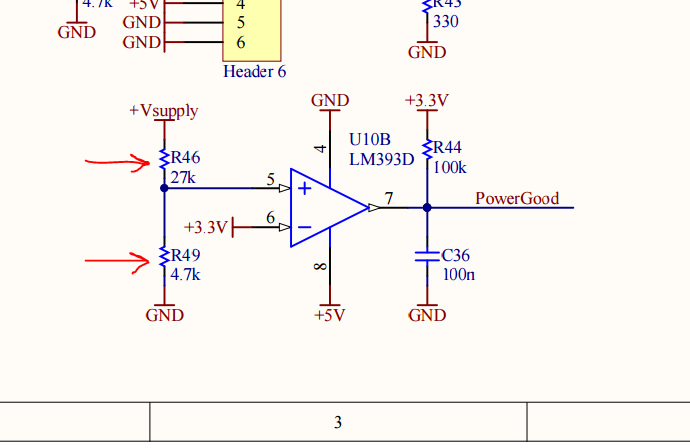

Если будет срабатывать UVLO — можно перерасчитать защиту и установить к примеру на 20В, вместо нынешних 23В. За UVLO отвечают вот эти резисторы:


Nurflex
Сообщения: 143

Сообщение Nurflex » 04 апр 2017, 14:10

А вот интересно, СимплДрайвер сможет переключать СМ400 и СМ600 IGBT модули? Т.е. он полностью универсален и подходит вообще для всего или все-таки ограничения до СМ300 включительно?

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 07 апр 2017, 23:47

Nurflex писал(а):А вот интересно, СимплДрайвер сможет переключать СМ400 и СМ600 IGBT модули? Т.е. он полностью универсален и подходит вообще для всего или все-таки ограничения до СМ300 включительно?

Переключать — понятие многогранное. :)
Вкратце — зависит от частоты, на которой будет работать катуха и емкости затвора IGBT. Последняя упоминается в даташитах как Input Capacitance:


Самый простой способ узнать, будет ли драйвится тот или иной ключ — подключить вместо него конденсатор с такой-же емкостью и поцепиться осциллом к его ножкам.
При реальной работе емкость будет выше, так что для полноценного теста таковую можно удвоить.
Дальше крутишь потенциометр осциллятора на SD, смотришь при каких частотах получается более-менее прямоугольник. Для жирных IGBT редко юзают частоты более 80 кГц.

Nurflex
Сообщения: 143

Сообщение Nurflex » 17 апр 2017, 16:02

1) А будет что-ниб критичное, если запитать SD от источника 28VDC 4А?
2) На одном из маленьких конденсаторов, ровно в центре выштампованного креста есть маленькое отверстие, диаметром с иголку (когда крест делали, сильно глубоко по центру прошлись). Это очень плохо?

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 17 апр 2017, 21:00

Nurflex писал(а):1) А будет что-ниб критичное, если запитать SD от источника 28VDC 4А?
2) На одном из маленьких конденсаторов, ровно в центре выштампованного креста есть маленькое отверстие, диаметром с иголку (когда крест делали, сильно глубоко по центру прошлись). Это очень плохо?

Для подобных вопросов больше подходит темка "Вопрос-Ответ". :D

P.S.
1. Указанные на платке 2А — это ток, который блок питания должен отдавать, а не которым он ограничивается.
2. Если электролит не вытекает — по идее не страшно. :)

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 02 июн 2017, 03:37

Небольшой анонсик. :D
Собирались заказать профессиональных платок к SSTC, и так как SD v2.2 распродались — их тоже комплектом.
Однако... Для ПЛИС уже больше года реализован упоминавшийся ранее функционал: viewtopic.php?p=12014#p12014
В общем, похоже пробил час сделать настоящий апдейт серии SimpleDriver. Когда, если не сейчас. :)

Точно будут добавлены следующие фичи:
1. Pulse Skip, так же известен как "Freewheeling".
О нем в ссылке выше. Это мега-фича, присутствующая в самых топовых драйверах.
2. Автоматическое переключение сдвигаемых половинок моста(режим QCW).
Как известно — при фазовом сдвиге возникают жесткие переключения, от чего сдвигаемая половинка моста греется намного сильнее.
Концепт фичи прост — после каждого пыха менять местами сдвигаемые половинки. Благодаря этому получим равномерный прогрев силовой части и намного большее время работы.
3. Вход для DAC с красных SimpleInterrupter: viewtopic.php?p=12958#p12958
Если у вас есть SI — можно будет подключить аналоговый выход к SD и настраивать ток OCD не крутилкой, а выставляя таковой цифрами в менюшке Android-приложения.
4. Убрать диодный мост и переконфигурировать UVLO, дабы платка питалась от импульсных питальников 24В.
Достать их сегодня гораздо проще, чем железные трансформаторы.

Так как платки будут дорисованы и заказаны в ближайшие пару дней, плюс примерно неделя на сборку/тестирование новой партии — SimpleDriver v2.3 будет в наличии очень скоро.
Расскажите, что об этом думаете, и пока я не дорисовал платку — давайте идеи, может еще что-то добавим. :geek:

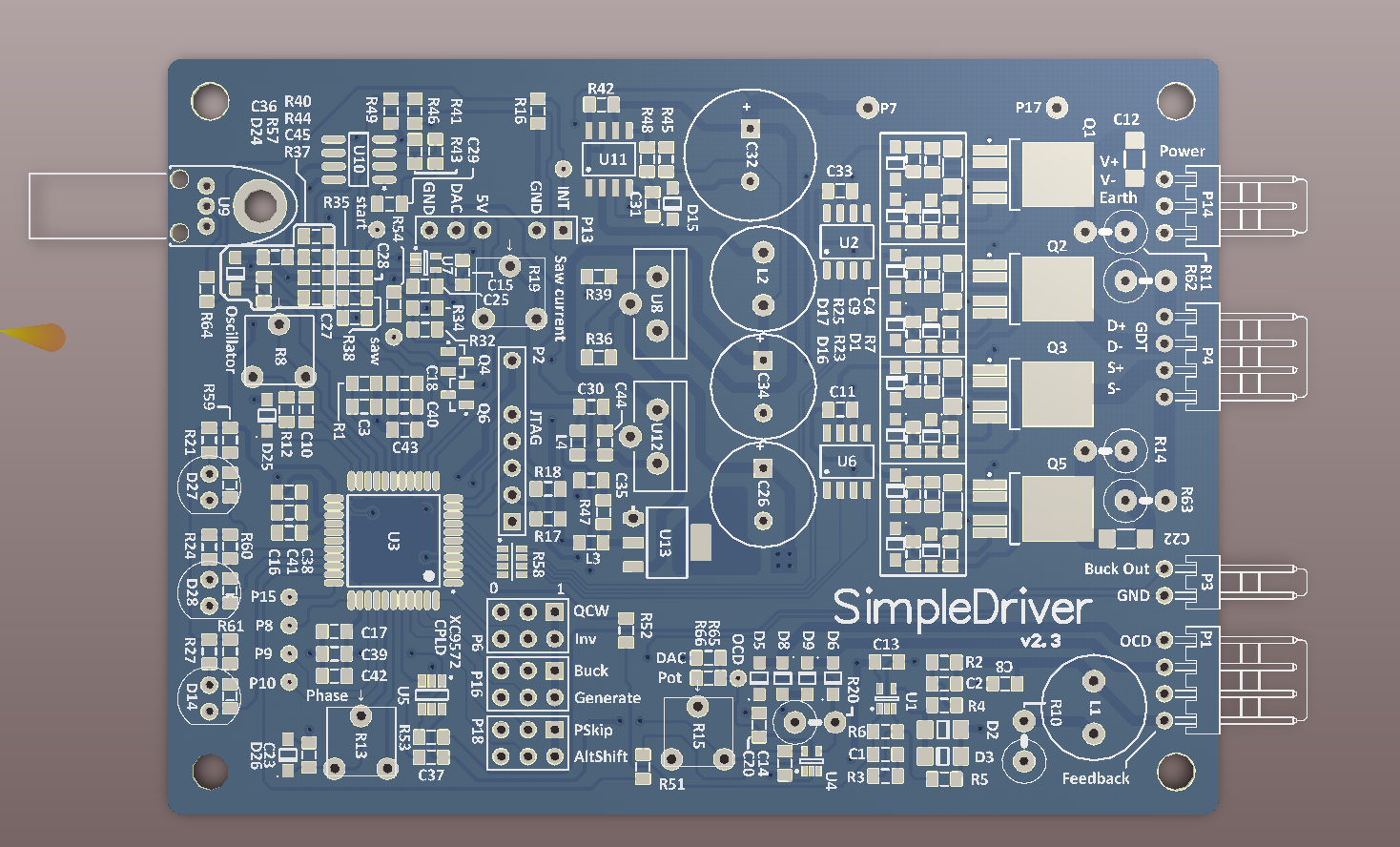

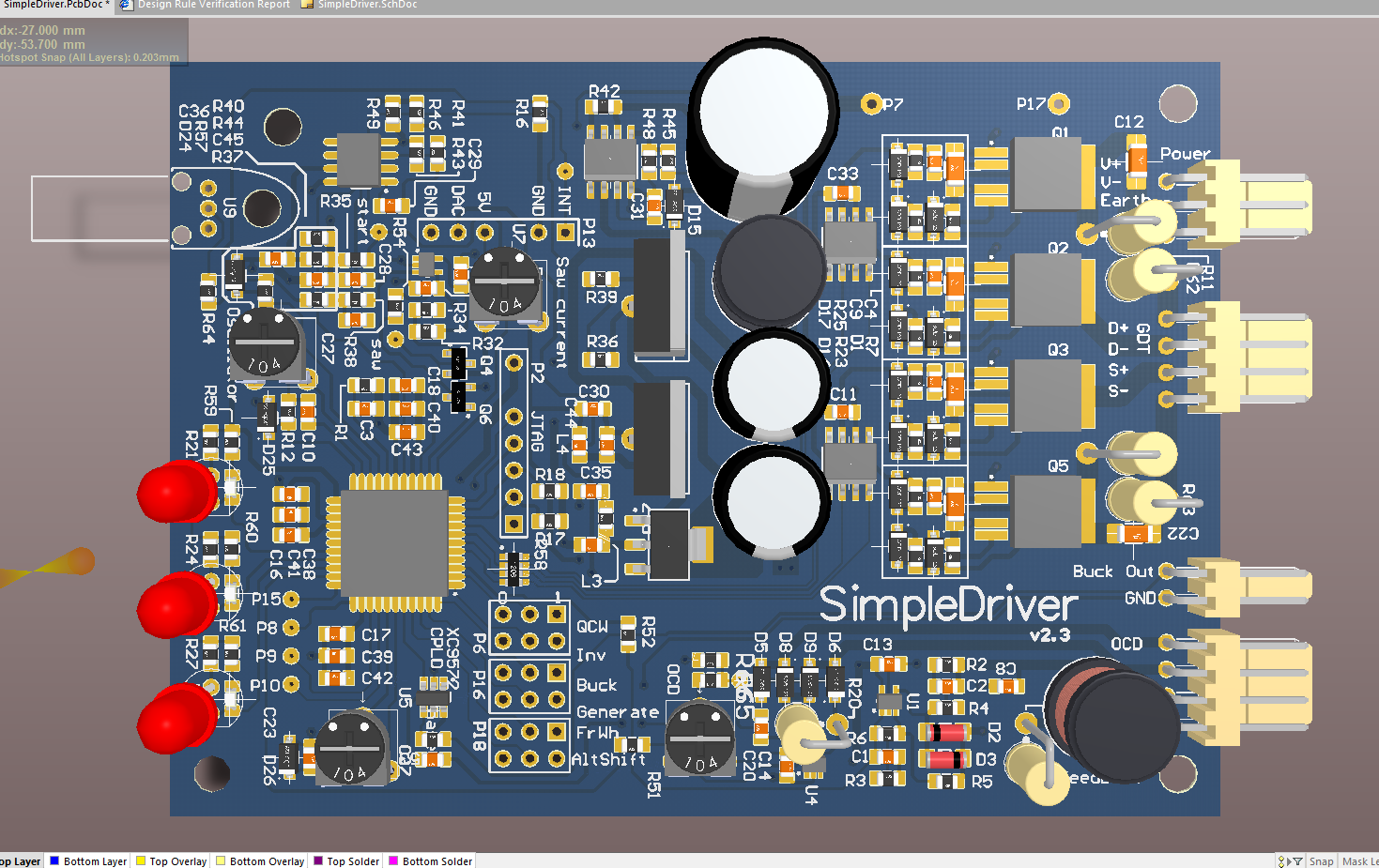

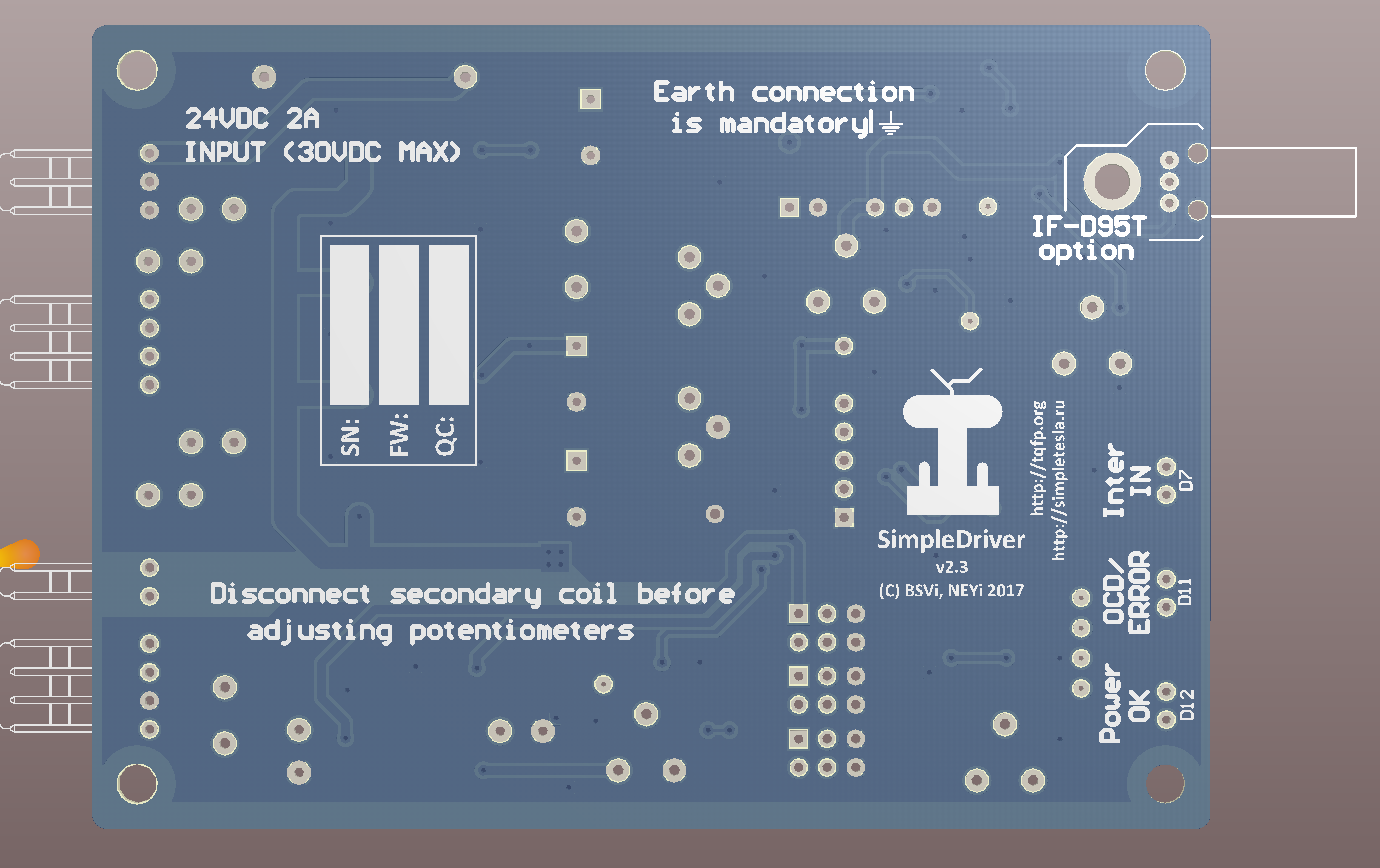

Дабы сообщение не выглядело пустым текстом – вот скрин из Альтиума. ;)


Аватара пользователя
I_Parkinson
Сообщения: 7
Откуда: Петропавловск-Камчатский

Сообщение I_Parkinson » 03 июн 2017, 05:18

Привет)
Ну, собственно говоря, было бы круто, если бы в новой SD появилось такие вещи:
1)Выход для софт старта. К примеру сделать задержку зеленого светодиода и к нему подцепить smd мосфет для реле)
2)Замена lm317 на что-нибудь чуть помощнее, ибо выходные драйвера лютые для нее.
Приходится мониторить температуру не игбт, а lm... Может глянете что-то вроде lm338, она импульсные токи должна же лучше переваривать?)
3)Расширенный диапазон настройки генератора и фазового сдвига. Все таки платка же универсальная, а лепить внешние резисторы/конденсаторы на нее- это издевательство над красотой.
4)Разъемы "мама" для SD и ручечки резисторов, чтоб, опять же, не портить внешний вид, хоть и дороже будет)
5)Сама плата больше в высоту в части электролитов, часть с плис же более плоская (места еще много), может внешний экран как на платах телефонов над последней кинете?) Или же вторым этажом возможность крепить SI?)

Как то так))За вышеперечисленное я бы отдал на 10-15$ больше, чем оно сейчас, а если еще был бы вариант с корпусом..)
P.S. Быстро же вы работаете) Знал бы, дождался бы этой версии))
Впрочем, катушек много еще строить буду(если не убьюсь), так что жду новое, в частности режим sstc с возможностью cw))

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 04 июн 2017, 18:25

1. С софт-стартом все не так просто.
При простой задержке появляется запрещенное состояние, когда банки разряжены после пыха.
Если в этот момент высунуть QCW'шку из розетки и через секунду вставить — SD работая от емкости не успеет рестартануть и разряженные банки окажутся подключенными к ~220.
Фейрверк получится тот еще, как коротнуть розетку ножницами. :)
По-правильному софт-старт должен быть отдельной системой, одновременно мониторящей наличие ~220В на вилке и напряжение на емкостях.

2. LM317 греется из-за большого входного напряжения, которое нужно сбрасывать до 18В.
Посчитать нагрев можно по формуле P=(Vin - Vout)*I, т.е. при типичном токе в 300 мА, рассеиваемая мощность (30В - 18В)*0.3 = 3.6 Вт.
Здесь должен помочь импульсный питальник на 24В, в таком случае нагрев падает ровно в 2 раза: (24В - 18В)*0.3 = 1.8 Вт.
Так же, с версии 2.2 на LM317 начали вешать радиатор — этого удалось достичь благодаря стратегическому отодвиганию футпринта на 2 мм в сторону. :mrgreen:

3. С фазовым сдвигом да, нужно что-то сделать. Как минимум снять полный туториал, как его настраивать — ибо сам долбался, когда в первый раз крутил. :geek:
Диапазон тоже, чтобы двойной мост на FGH60N60 сходу компенсировался, а генератор уходил вплоть до 60 кГц, может еще ниже.

5. Экранирование как в мобильниках очень дорого сделать, штамповка только для массового производства.
А вот насчет коробки — физически SD заточена под имеющийся в продаже корпус, вроде такого: http://tqfp.org/uploads/images/00/00/01 ... a24e25.jpg
Да, наверное не плохая идея запрашивать за девайс больше, но при этом обеспечивать юзера всем необходимым.
Так же, получая за каждый проданный продукт больше — будет стимул сделать нормальный пакет видео-туториалов.
По крайней мере прошлый путь, т.е. поток инноваций и продажа продуктов за не дорого, с надеждой что все сами разберутся — не очень работал.
Прибыли получалось понты, а поддержки приходилось пипец обеспечивать. :)

Да, заказал платки к SD v2.3 и ST SSTC. За неделю должны сделать и привезти.
Кстати, масочка именно синяя, будут ня. :)


super_bum
Сообщения: 197
Откуда: Earth

Сообщение super_bum » 06 июн 2017, 00:51

iEugene0x7CA писал(а):Так же, с версии 2.2 на LM317 начали вешать радиатор

Дык это, может лучше LM20323 или LM2596 воткнуть вместо 317? :)

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1429
Откуда: Киев

Сообщение iEugene0x7CA » 06 июн 2017, 12:38

super_bum писал(а):может лучше LM20323 или LM2596 воткнуть вместо 317? :)

DC-DC не катят, по крайней мере простые.
Если пересечь частоту драйва с частотой преобразования питальника — начнутся жесткие глюки.
Если делать на импульснике — нужен 2 МГц синхронный buck, у каких есть особенность — требуется компенсирующая цепочка, компоненты которой нужно считать по формулам относительно входного/выходного напряжения.
Т.е. в таком случае теряется широкий диапазон питания(23-30V) — входное напряжение придется делать точным, ну и выходное двумя резисторами уже не подрегулируешь. ;)
LM317 на данный момент – лучший вариант. Тем более, что проблема с нагревом практически решается питальником и радиаторчиком.
