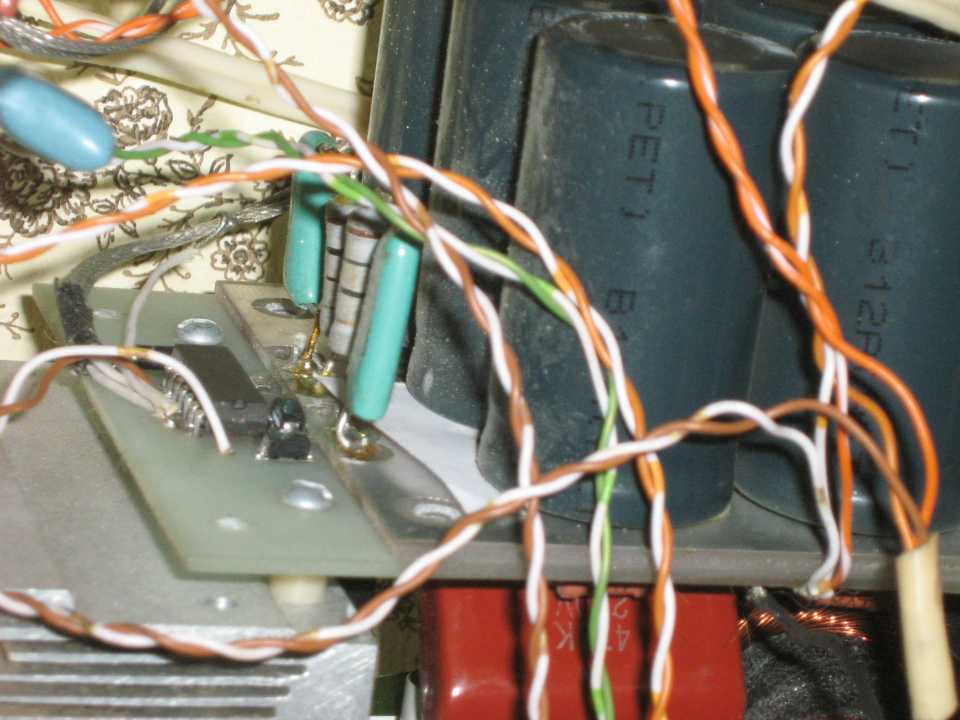

Полумостовая топология. "Трехслойная плата" состоящая из одной двухслойной и и одной однослойной. На плате микросхема-драйвер IR2110. Прямо на выводы транзисторов припаяны снабберы. Пленочные конденсаторы (красные) на обратной стороне. Прямо на выводы транзисторов припаяны супрессоры (на первой фотке видно). Ну и диодный мост удачненько пристроился
Самодельный сварочник
В нем нет ничего примечательно, поэтому выложу только фотки того, как я сделал силовую часть, начитавшись разных страшилок про паразитные индуктивности, токовые петли, выбросы и прочие страсти-мордасти.

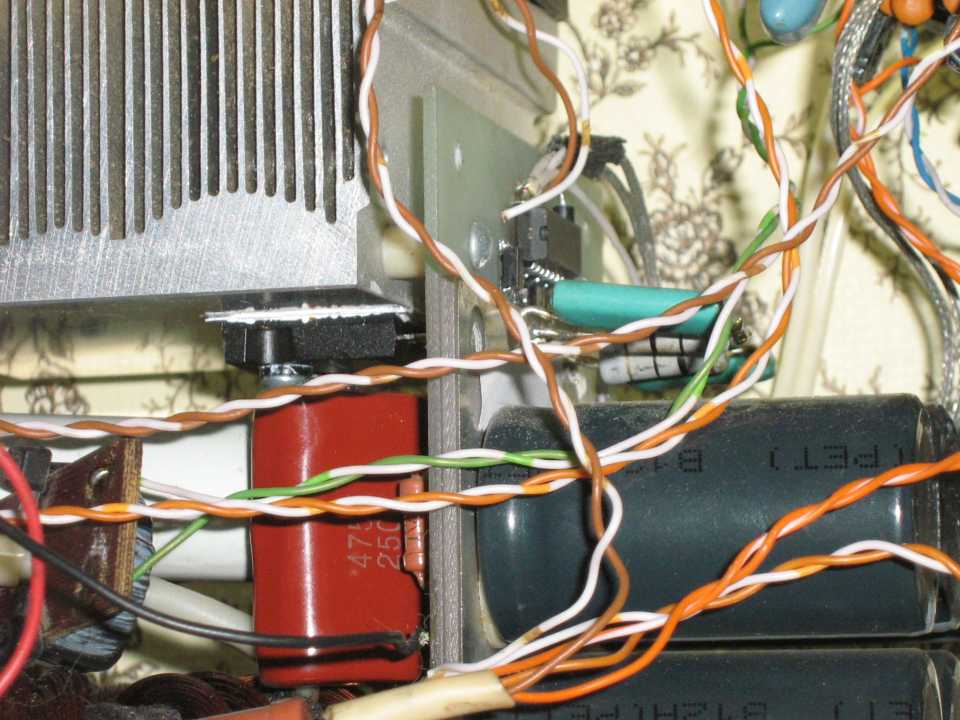

Полумостовая топология. "Трехслойная плата" состоящая из одной двухслойной и и одной однослойной. На плате микросхема-драйвер IR2110. Прямо на выводы транзисторов припаяны снабберы. Пленочные конденсаторы (красные) на обратной стороне. Прямо на выводы транзисторов припаяны супрессоры (на первой фотке видно). Ну и диодный мост удачненько пристроился
Полумостовая топология. "Трехслойная плата" состоящая из одной двухслойной и и одной однослойной. На плате микросхема-драйвер IR2110. Прямо на выводы транзисторов припаяны снабберы. Пленочные конденсаторы (красные) на обратной стороне. Прямо на выводы транзисторов припаяны супрессоры (на первой фотке видно). Ну и диодный мост удачненько пристроился
Ну, а схема где и что ожидается получить? Или уже что-то получено?

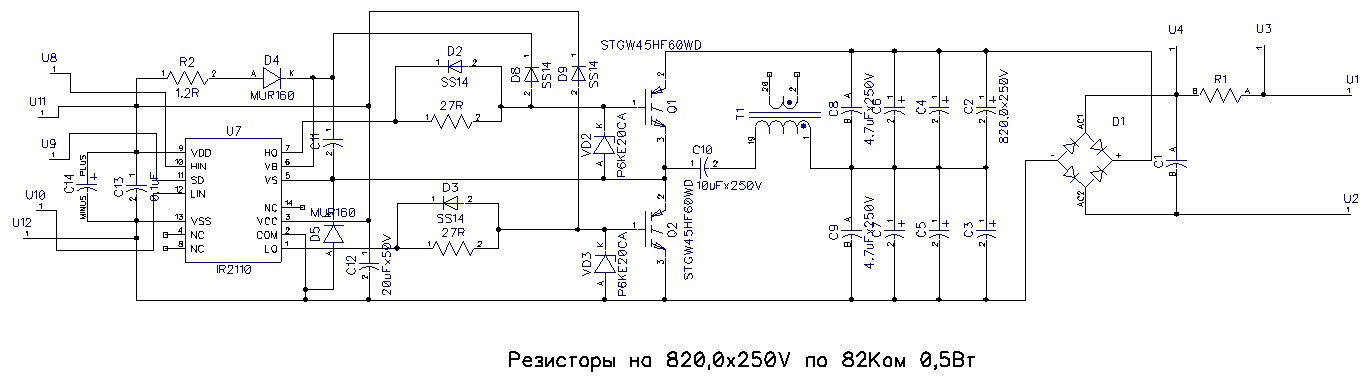

Я так и думал, что в проекты не стоило постить, так как сам проект никак не оформлен. Схема силовой части. Управляющая часть постоянно модернизируется, соответственно, схема все время меняется.
Аппаратом пытаюсь варить, но не умею, поэтому пока не очень мне результаты нравятся.
Схема совершенно типичная для IR2110
Расчет был изначально на выходное напряжение 20 Вольт 80 Ампер, но сейчас пришлось изменить выход до 14 вольт.
Аппаратом пытаюсь варить, но не умею, поэтому пока не очень мне результаты нравятся.
Схема совершенно типичная для IR2110
Расчет был изначально на выходное напряжение 20 Вольт 80 Ампер, но сейчас пришлось изменить выход до 14 вольт.
А что управляет силовухой? Где защита от КЗ, и как там выходная ВАХ формируется? Если такая схема варит, то это же круто!
-
uschema.com
- Сообщения: 162
мне интересен ответ на вопрос относительно отсутствия ВЧ кондерчиков параллельно С8 и С9, не уж то они тут не нужны? Ведь при их наличии был бы больше ток в фронтовой области перехода, что положительно бы повлияло, как для сварки, схема то в ключевом режиме работает
BSVi писал(а):А что управляет силовухой? Где защита от КЗ, и как там выходная ВАХ формируется? Если такая схема варит, то это же круто!
Управляет там К1156ЕУ2 (аналог UC3825). У нее есть быстродействующий вывод поциклового ограничения тока, на нем и работает ограничение тока. Датчик тока - трансформатор тока. Ввиду того, что это источник для полуавтоматической сварки, то ВАХ здесь жесткая, практически можно сказать, что это просто мощный блок питания.

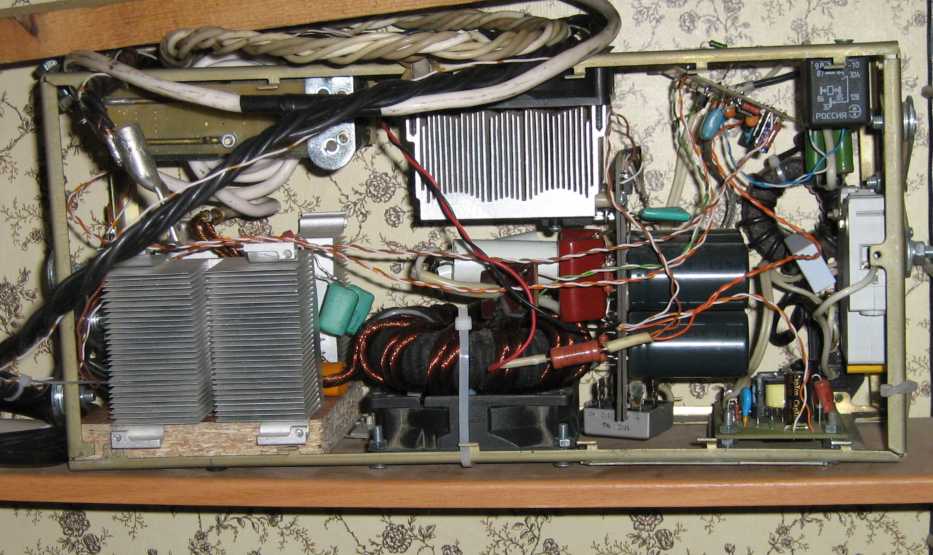

Общий вид:
Фото подающего проволоку устройства:


Ну и первые попытки сварки:
uschema.com писал(а):мне интересен ответ на вопрос относительно отсутствия ВЧ кондерчиков параллельно С8 и С9, не уж то они тут не нужны? Ведь при их наличии был бы больше ток в фронтовой области перехода, что положительно бы повлияло, как для сварки, схема то в ключевом режиме работает
С8 и С9 это пленочные CBB21 (аналог К73-17) на 4,7 мкф х 250В
Просто оставлю это здесь http://www.electrik.org/forum/index.php?showtopic=25898&st=0&start=0
