Самодельный сварочник

webkirov · Сообщение **webkirov** » 29 авг 2012, 19:31

В нем нет ничего примечательно, поэтому выложу только фотки того, как я сделал силовую часть, начитавшись разных страшилок про паразитные индуктивности, токовые петли, выбросы и прочие страсти-мордасти.

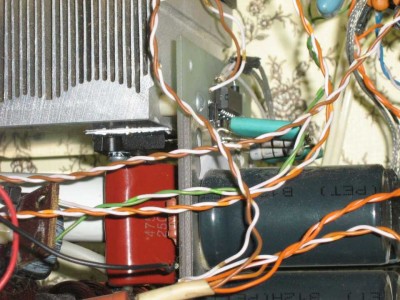

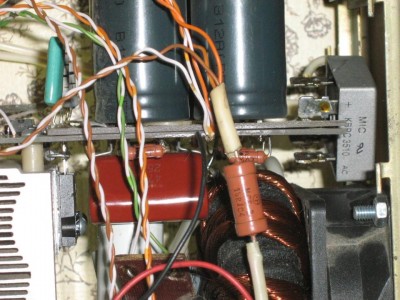

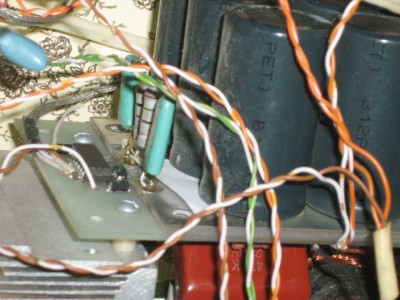

Полумостовая топология. "Трехслойная плата" состоящая из одной двухслойной и и одной однослойной. На плате микросхема-драйвер IR2110. Прямо на выводы транзисторов припаяны снабберы. Пленочные конденсаторы (красные) на обратной стороне. Прямо на выводы транзисторов припаяны супрессоры (на первой фотке видно). Ну и диодный мост удачненько пристроился :lol:

Сообщение **BSVi** » 29 авг 2012, 19:35

Ну, а схема где и что ожидается получить? Или уже что-то получено?

webkirov · Сообщение **webkirov** » 29 авг 2012, 19:59

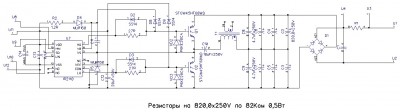

Я так и думал, что в проекты не стоило постить, так как сам проект никак не оформлен. Схема силовой части. Управляющая часть постоянно модернизируется, соответственно, схема все время меняется.

Аппаратом пытаюсь варить, но не умею, поэтому пока не очень мне результаты нравятся.

Схема совершенно типичная для IR2110

Расчет был изначально на выходное напряжение 20 Вольт 80 Ампер, но сейчас пришлось изменить выход до 14 вольт.

Сообщение **BSVi** » 29 авг 2012, 20:06

А что управляет силовухой? Где защита от КЗ, и как там выходная ВАХ формируется? Если такая схема варит, то это же круто!

uschema.com · Сообщение **uschema.com** » 29 авг 2012, 21:25

мне интересен ответ на вопрос относительно отсутствия ВЧ кондерчиков параллельно С8 и С9, не уж то они тут не нужны? Ведь при их наличии был бы больше ток в фронтовой области перехода, что положительно бы повлияло, как для сварки, схема то в ключевом режиме работает

webkirov · Сообщение **webkirov** » 30 авг 2012, 18:03

BSVi писал(а):А что управляет силовухой? Где защита от КЗ, и как там выходная ВАХ формируется? Если такая схема варит, то это же круто!

Управляет там К1156ЕУ2 (аналог UC3825). У нее есть быстродействующий вывод поциклового ограничения тока, на нем и работает ограничение тока. Датчик тока - трансформатор тока. Ввиду того, что это источник для полуавтоматической сварки, то ВАХ здесь жесткая, практически можно сказать, что это просто мощный блок питания.

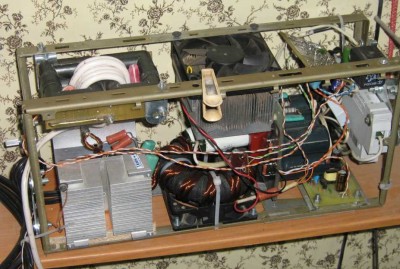

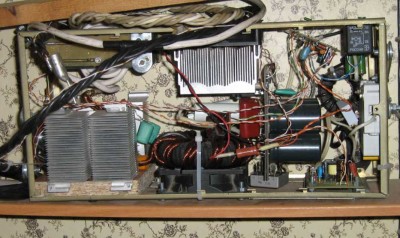

Общий вид:

Фото подающего проволоку устройства:

Ну и первые попытки сварки:

webkirov · Сообщение **webkirov** » 30 авг 2012, 18:22

uschema.com писал(а):мне интересен ответ на вопрос относительно отсутствия ВЧ кондерчиков параллельно С8 и С9, не уж то они тут не нужны? Ведь при их наличии был бы больше ток в фронтовой области перехода, что положительно бы повлияло, как для сварки, схема то в ключевом режиме работает

С8 и С9 это пленочные CBB21 (аналог К73-17) на 4,7 мкф х 250В
