(Платы)(Китай) Sitopway

Где заказать, чтобы выточили/высверлели/сделали, итп. Вопросы доставабельности деталей.
Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1571
Откуда: Киев

Сообщение iEugene0x7CA » 30 авг 2016, 14:22

Опробовали новый заводик. :geek:
http://sitopway.com/en/index.php

На письма отвечает некий Кевин — с английским у него не плохо, на впопросы отвечает адекватно.
10 платок в формате 10x10x см(зелёная маска, покрытие HASL, FR4 1.6 мм) обошлись в $30, плюс экспресс-доставка DHL — ещё $30.
Всего $60, оплачивались через PayPal.

DHL очень порадовали — пересылка с другого конца планеты заняла всего 3 дня.
День начался с подъёма под звонок мобильного, когда я посмотрел на экран — оказалось, что это уже 8-й подряд, упси. :mrgreen:

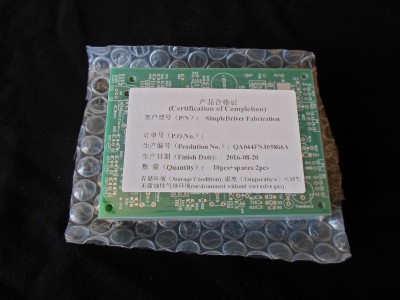

Это был курьер, после ответа он поднялся и вручил мне вот такой пакедж:

Пользоваться ли экспресс-доставкой — зависит от случая. Если имеются срочные заказы — однозначно стоит.
Похоже, что у Sitopway имеется договор с DHL, ибо на том же Али эта опция обойдётся уже в $100, чисто за скоростную доставку.
Если срочная не требуется — могут отправить и простой China Air Registered Mail.
Она практически бесплатна, но есть шанс, что посылку где-нибудь потеряют/переедут будьдозером, ну и ждать придется около 3-х недель. ;)

Заказывалось 10 штучек, китайцы прислали 12, за что им конечно зачёт.
Кстати, хотя многими это считается шарой и проявлением истинной китайской доброты( :mrgreen: ) — на деле доп. платки входят в стоимость заказа.
Ширина заказывавшейся — 72 мм, заказывалось 10 плат в формате 10x10 см, и так как производятся они одной панелью(1000 мм) — по ширине умещается 13.8 платок.

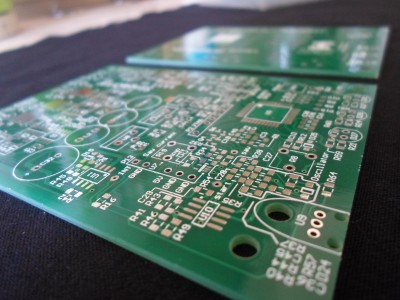

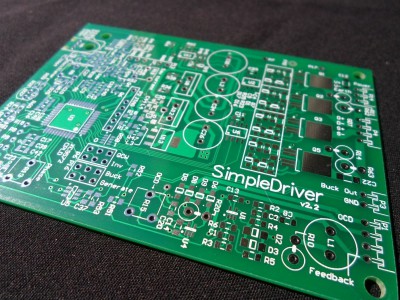

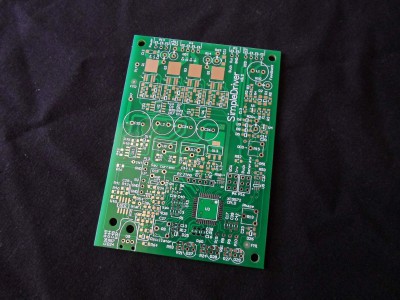

Фотосессия, куда же без неё. :geek:
 Тыц, спойлерчик:

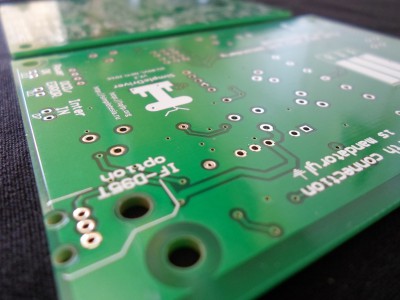

Из нареканий могу упомянуть только шелкографию, причем с ней получился интересный момент: качество верхней стороны без мелких деталей получилось хуже, чем нижней с мелким текстом.
Видимо, если детали крупные — платку прогоняют через простой процесс, который выглядит так себе, имеет смещение и т.д.
Если есть хотя бы строка мелким текстом — плату прогонят через сложный процесс, с идеально выглядящей шелкографией и точным совмещением.
После шуточного вопроса, мол "может стоило добавить смайлик мелким текстом на верхнем слое?" Кевин ответил, что действительно, если детализация текста 0.15 мм — сделают красиво. :)

Так же интересно, что сразу после заказа мне начала стучаться и другая контора, судя по сайту заточенная под сегмент СНГ. Писали на русском, подписываясь именем Елена Джоу. :mrgreen:
Не знаю, что это было. Возможно кто-то из Sitopway сливает русскоязычных клиентов конкурентам, похоже у них там свои, местные киатйские интриги. :geek:

Аватара пользователя
BSVi
Адепт
Сообщения: 3576
Откуда: Киев

Сообщение BSVi » 31 авг 2016, 08:38

На самом деле, это не новенький завод, это просто ты его первый раз используешь :) Заводик, да, адекватный.

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1571
Откуда: Киев

Сообщение iEugene0x7CA » 18 июн 2017, 00:27

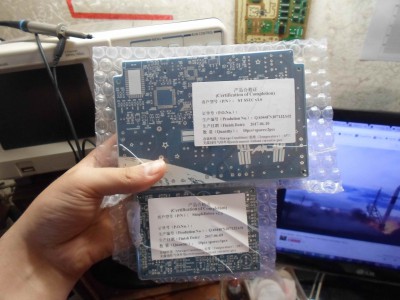

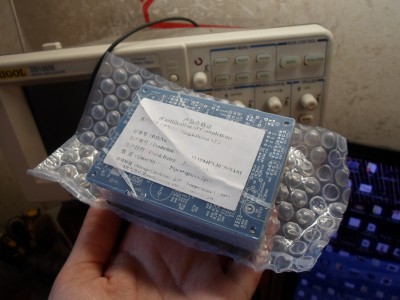

Сделал еще заказик, производство заняло 5 дней и 4 дня доставка через DHL.

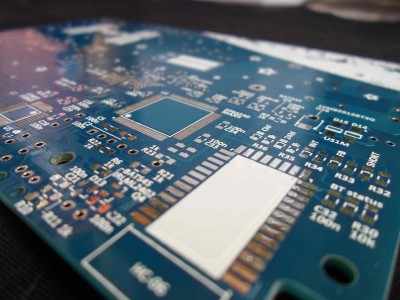

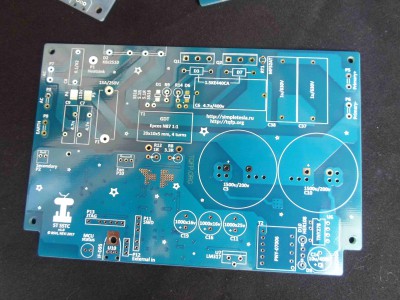

Обошлось в $120, где $30 за 11X SD v2.3, $40 за 12X ST SSTC v1.0, $20 за 2X синюю маску, и $30 доставка из Китая.

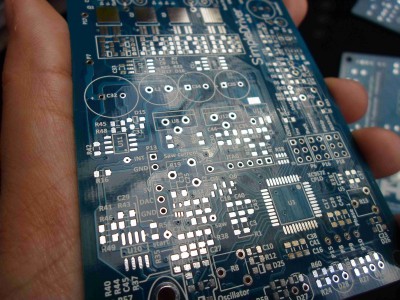

Естественно, фотосессия. :)



 Сверху были фоточки для завлекухи, общие под спойлером:




Qic
Сообщения: 985

Сообщение Qic » 19 июн 2017, 22:30

/offtopic
А Earth имеет какое-то отношение к Колорадо-Спрингс?

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1571
Откуда: Киев

Сообщение iEugene0x7CA » 07 дек 2017, 01:23

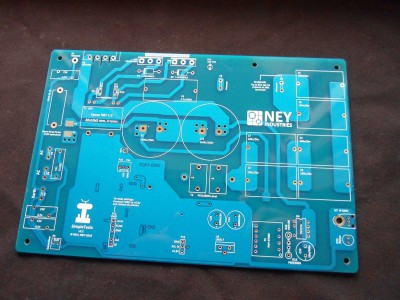

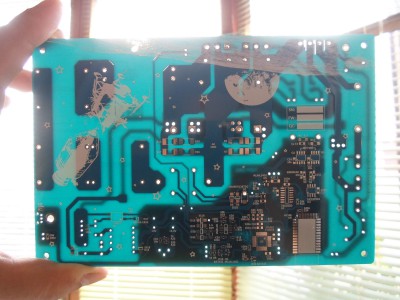

Эхей, новые платки приехали. ;)

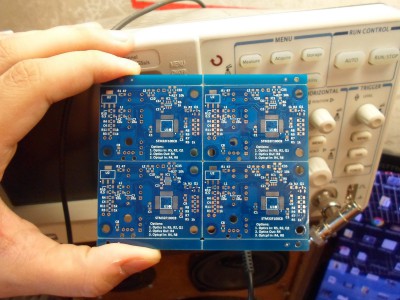

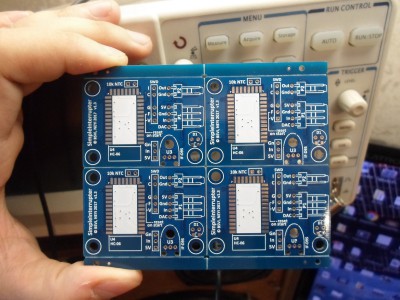

Обошлось в $68 за 20 SD и $70 за 50 SI в панельках 2x2, плюс $30 доставка DHL.
Платок как всегда больше — на 76 прерывательчиков и 22 драйвера. :geek:


 Фоточки:

Vitalik
Сообщения: 39

Сообщение Vitalik » 22 мар 2018, 00:08

А если я захочу сам сделать панель из нескольких разных плат, разделяемых скрайбированием, это сильно прибавит к стоимости?

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1571
Откуда: Киев

Сообщение iEugene0x7CA » 04 апр 2018, 22:59

Vitalik писал(а):А если я захочу сам сделать панель из нескольких разных плат, разделяемых скрайбированием, это сильно прибавит к стоимости?

Если еще актуально — я как-то спрашивал чуваков насчет стоимости панелирования, но ответили что стоимость заказа зависит сугубо от занимаемой площади на текстолите.
При таком подходе хак в виде размещения нескольких плат на одной панели уже не работает, т.к. производитель не считает подготовку к производству.
Можно все заказывать по отдельности, группировка платок актуальна разве что для обеспечения удобства запайки. ;)

Vitalik
Сообщения: 39

Сообщение Vitalik » 05 апр 2018, 20:06

А на твоей фотке выше как раз такая панель со скрайбом. Это сделано для удобства пайки?

Хочу попробовать автоматизированный монтаж SMD. Интересно, машина схавает отдельные сегменты или нужна панель?

Аватара пользователя
BSVi
Адепт
Сообщения: 3576
Откуда: Киев

Сообщение BSVi » 06 апр 2018, 06:46

Схавает и отдельные сегменты, если на них есть точки, только загружатсья эти сегменты будут в ручную, что увеличит стоимость монтажа. Плэтому, лучше панелями.

Аватара пользователя
savol
Сообщения: 555
Откуда: г.Запорожье

Сообщение savol » 23 апр 2018, 13:08

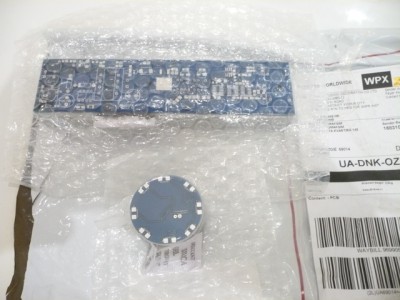

там же заказал пробную партию и очень доволен,вместо десяти болших-сделали 13 шт,а вместо десяти маленких -круглых-сделали 21 -молодцы !за все отдал 95 у.е
Вложения

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1571
Откуда: Киев

Сообщение iEugene0x7CA » 20 май 2018, 18:28

Про дополнительные платки чуть выше отписывал — т.е. они реально выходт в стоимость заказа, т.к. оплачивается определенная площадь на огромной плате с кучей чужих заказов.
Даже есть прикол, что если заказать 10 платок 1x1 сантиметр, а минимальный размер на производстве это 5x5 см — вместо 10-ти приедет целых 25 штук. ;)

По самому Sitopway — оказалось это весьма дорогой заводик, но у него есть 1 преимущество перед разными PCBWAY и т.п.
Тут делается хорошая маска и шелкография(четкость попадания и разрешение), от которых где-то на 95% зависит внешний вид платы.

Т.е. если платки идут на продажу — стоит юзать Sitopway или другой проверенный завод, остерегаться максимально дешевых производителей.
Если же это прототип, или платка как говорится "для себя", где особо пофиг как выглядит ибо своё( :) ) — можно обратится и к самым дешманским.
Сними правда тоже стрём, как-то попалась платка(отладка EPM240 за $5 на Ali), и там такое чувство что фольга была толщиной менее чем 1 OZ. :shock:
Буквально прикасаешься паяльником и медь слазит с текстолита — такого даже на советском текстолите не видел.

Аватара пользователя
iEugene0x7CA
Адепт
Сообщения: 1571
Откуда: Киев

Сообщение iEugene0x7CA » 12 июл 2018, 11:37

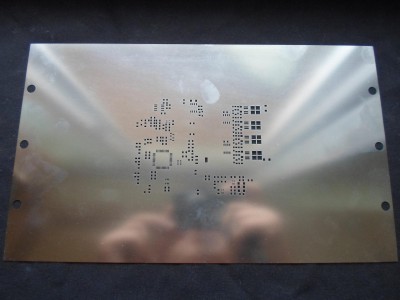

Пришли платки для ST3 v3.2 + нержавеющий трафарет для SD v2.3, попробовать как оно паяется пастой. ;)


 Фоточки:
