Хе, похоже это классическая проблема.

Красный светодиод сигнализирует не только о срабатывании OCD, но и об ошибке.
Зачастую вызвано слабым питанием, напряжение на основном капе уходит ниже 23В и срабатывает UVLO.
Проверь, что там с питаловом. Рекомендуется не юзать обычный трансформатор, а подпаять прямо на конденсатор импульсный блок питания на 24В.

ArcSound · Сообщение **ArcSound** » 18 июн 2017, 07:54

iEugene0x7CA писал(а):Хе, похоже это классическая проблема.
Красный светодиод сигнализирует не только о срабатывании OCD, но и об ошибке.
Зачастую вызвано слабым питанием, напряжение на основном капе уходит ниже 23В и срабатывает UVLO.
Проверь, что там с питаловом. Рекомендуется не юзать обычный трансформатор, а подпаять прямо на конденсатор импульсный блок питания на 24В.

Евгений не соглашусь с тобой, здесь уже не классика:) Как я и писал раньше, схему питания я переделал, LM317 выкинул, перемычка ж вместо неё))) ULVO перенастроил, поменял резистор R46 с 27кОм на 22кОм. ULVO теперь отключает при 18.9 вольтах на входе в драйвер. У меня на драйвер приходит 22.5 Вольта, оно же и идёт на ГДТ. Питалово не проседает, да бы импульсник тянет хорошую нагрузку. Когда ULVO отрабатывает, зелёный светодиод гаснет вообще.
У меня походу ток сильно раскачивается, 7 витков первичка, она для полумоста больше подходт. Уже собираю материал для новых контуров, пока ток на вторку всё есть. На первичку в поисках....
Завтра поробую форсированный старт ещё выключить.
А так что ещё заметил, ключи по сравнению с прошлой версией перестали греться, при тесте что на видюхе, нагрелись до 35градусов всего, и то, после 20 минут почти непрерывной работы. У меня голова больше от гула нагрелась))))
Драйвер ваш бодрый)))

ArcSound · Сообщение **ArcSound** » 18 июн 2017, 20:38

Вопрос такой назрел, разбег частот первички и вторички 10кГц, эт нехорошо ?

Сообщение **BSVi** » 18 июн 2017, 20:51

Смотря на какой частоте. Если на 400 кГц, то пофиг, если на 50кГц, то не хорошо. Ну и первичка должна быть ниже вторички.

ArcSound · Сообщение **ArcSound** » 18 июн 2017, 21:07

Частота 75-80кГц

Почему первичка ниже вторички ? Не совсем понял. Ну всмысле в плане геометрии, по высоте или по частоте? По частоте то да, согласен.

Вот такое вот набросал в калькуляторе

http://tqfp.org/calculatoria/tesla/?h1=3&d12=39&d11=14&n1=9&offset1=1&C1=200n&h2=50&d2=12.5&d2cu=0.2&toroid_d2=43&toroid_d1=13

http://tqfp.org/calculatoria/tesla2/?R1=0.12&L1=22.15u&C1=200n&R2=510&L2=169.43m&C2=20.61p&D2=12.5&K12=0.202&DwellTime=100u&Vrail=320&VCpri_init=0&BPS=120

Rabby · Сообщение **Rabby** » 18 июн 2017, 21:22

John007 писал(а):Частота 75-80кГц

Почему первичка ниже вторички ? Не совсем понял.

при накачке Fres вторички снизится и пойдёт пробой.А если первички будет выше ,то разница в частотах ещё увеличится.На большой частоте так ограничивается мощность передачи,давая более равномерную отдачу,несмотря на повышающийся ток.На малых частотах при такой разнице во вторичку уже мало что пролезет

John007 писал(а):здесь уже не классика:) Как я и писал раньше, схему питания я переделал, LM317 выкинул, перемычка ж вместо неё))) ULVO перенастроил, поменял резистор R46 с 27кОм на 22кОм

Оу, тогда да, наверное не классика.
Просто уже раз 5 было, когда народ писал про красный светодиод.

Нужно отдельно глянуть, что за ток в первичке — у нас на такой случай есть спец-приблуда, токовый щуп:

John007 писал(а):Не совсем понял. Ну всмысле в плане геометрии, по высоте или по частоте? По частоте то да, согласен.

Да, по частоте. Чтобы на верхнем полюсе не запустилось.
Про это дело есть мини-статейка и видео от Сергея: http://simpletesla.ru/ru/tesla-transfer-function/

TAN · Сообщение **TAN** » 19 июн 2017, 23:47

Интересно, терминатор на отраженку при этом стоит? Еще ниразу не видел грамотно выполненного датчика тока. Но я не теряю надежду

ArcSound · Сообщение **ArcSound** » 20 июн 2017, 04:41

iEugene0x7CA писал(а):Нужно отдельно глянуть, что за ток в первичке — у нас на такой случай есть спец-приблуда, токовый щуп:

Да смотрел я ток, ну ток как ток, как и должен в контуре быть, синус, нарастает. Просто ток этот большой очень. Фазокорректор чётко настроил значит), когда запаздывает или опережает, так не раскачиватся и ключи больше греются. Как новые контура доделаю, буду фазик настраивать, фоткну что там получается. Щуп да интересный, не надо городить ничего, нацепил его ткнул в осла да смотри.
Красный диод точно на OCD загорается.
Про полюсы мне ясно. Видюшку эту я смотрел давно, и не раз:) Я про разбег спрашивал потому что, вторка на 10кГц больше первички, была, при проекте, что данные в калькуляторе приводил.
Вторку вчера мотали с другом, намотали почти половину и порвали....

Старые вторка и первичка в 2кГц разница, первичка ниже вторки.

TAN писал(а):Интересно, терминатор на отраженку при этом стоит? Еще ни разу не видел грамотно выполненного датчика тока. Но я не теряю надежду

Чем терминатор не понравился то ? Да и щуп токовый нормальный. Покажите тогда нам как грамотно нужно, может мы то ж не видели.

R2R · Сообщение **R2R** » 20 июн 2017, 12:48

TAN писал(а):Интересно, терминатор на отраженку при этом стоит? Еще ниразу не видел грамотно выполненного датчика тока. Но я не теряю надежду

О каких отражениях идёт речь, если длинной линией здесь и не пахнет? Для синусоиды 80 кГц длина волны 3,75 км.

ArcSound · Сообщение **ArcSound** » 20 июн 2017, 14:47

Да не будет их там скорее всего, длинна волны большая, проводок не длинный от ТТ до BNC. Щуп как щуп, что докопались

ArcSound · Сообщение **ArcSound** » 20 июн 2017, 15:02

iEugene0x7CA писал(а):Про это дело есть мини-статейка и видео от Сергея: http://simpletesla.ru/ru/tesla-transfer-function/

Коротко и ясно, отлично. Только опечатки есть наверно поправить нужно?

Уже есть SD3 ? Ух глянуть бы

Два раза нижний полюс.

TAN писал(а):Интересно, терминатор на отраженку при этом стоит? Еще ниразу не видел грамотно выполненного датчика тока. Но я не теряю надежду

Я смотрю TAN просто не может что-то не хейтить.

Если что — щуп настроен на работу с 50 Ом входом. Там 6.8 Ом резистор и 300 витков трансформатор — на выходе получается ровно 2В на 100А.

Но народ правильно говорит — с такой длиной и такими частотами ничего страшного без терминации не случится. На самом щупе как раз написано значение в случае прямого подключения в оцилл.

John007 писал(а):Уже есть SD3 ? Ух глянуть бы

Знал бы народ, сколько идей проектиков у нас появилось и не взлетело.

Скорее опечатка, но SD3 когда-то был реальным концептом. Особенность — SI на борту, который в свою очередь рулил бы цифровыми потенциометрами вместо крутилок.
Вроде прикольно, сразу есть прерыватель и настраиваешь все из менюхи... Однако в больших катухах SD нужно экранировать, и как экранированный Bluetooth будет работать — думаю понятно.

Ну, а статейку надо будет поправить и залить в сообщество, от секции статей в магазине толку не много.

ArcSound · Сообщение **ArcSound** » 22 июн 2017, 19:20

Да абсолютно нормальный щуп. Тут спору нет.

iEugene0x7CA писал(а):Однако в больших катухах SD нужно экранировать,

Нужно, хорошо экранировать нужно. Я об этом в этой версии хорошо позаботился. Да же светодиоды наружние через опторазвязку сделал

И вход

Родные SMD светодиоды правда пришлось отпаять, бокорезами)
Я всё таки думаю SD и SI должны быть как два отдельных девайса. Каждый сам соберёт как ему необходимо.
Статейка про полюса - дело хорошее, и вправду бы сюда на сообщество её. В магазине наверное технически-познавательная статья не особо нужна. Магазин он и в африке магазин и дело его продавать.

ArcSound · Сообщение **ArcSound** » 22 июн 2017, 22:39

Видюху подбодрил немного. Которая выше была.

TAN · Сообщение **TAN** » 23 июн 2017, 19:09

>Я смотрю TAN просто не может что-то не хейтить.

Та ладно, меня просто повеселил несогласованный пробник на фоне прибитого на стену вместо картины куска релейки

Восьмой, но я не теряю надежды

Если по-существу, то терминатор нужен перед кабелем. Емкостные наводки на трансик создают иголки, которые при переотражениях от входа осла весьма раздражают.

Фразу про то, как оно согласовано на 50 Ом, я не понял.

>На самом щупе как раз написано значение в случае прямого подключения в оцилл.

Оно не изменится при терминаторе на входе линии.

Сообщение **BSVi** » 23 июн 2017, 19:23

TAN, Мы обычно втыкаем BNC щупа в тройник, один из выводов которого - терминатор.

Хотя, я пробовал и так и так - по факту, емкостных иголок не видно. А на стене не релейка, а свч хрень какая-то.

TAN · Сообщение **TAN** » 23 июн 2017, 19:35

А, тогда понятно, что имелось ввиду. Значит таки правильно (ну на этих частотах). Наконец-то

UPD: Засада в том, что они проявляются как шумовые выбросы, а не как иголки, если не терминировать кабель. Иголка превращается в бороду. Я это имел ввиду.

СВЧ хрень - часть релейки, как мне показалось по расплывчатому фото. Приемопередающий тракт. Впрочем, это не важно. Это так, к вопросу о согласовании.

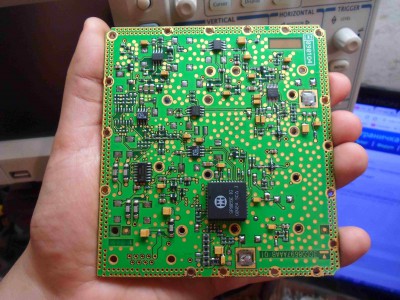

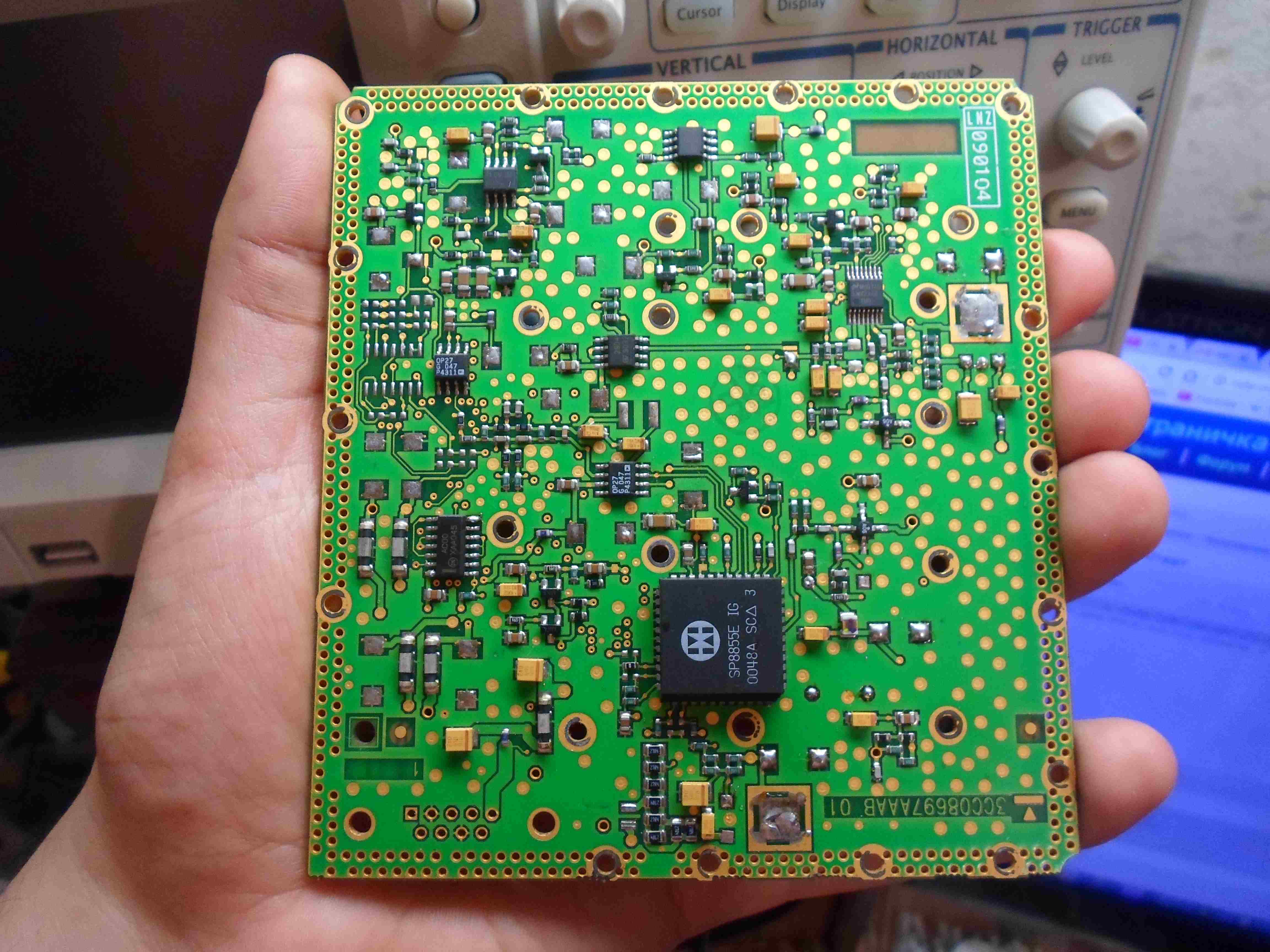

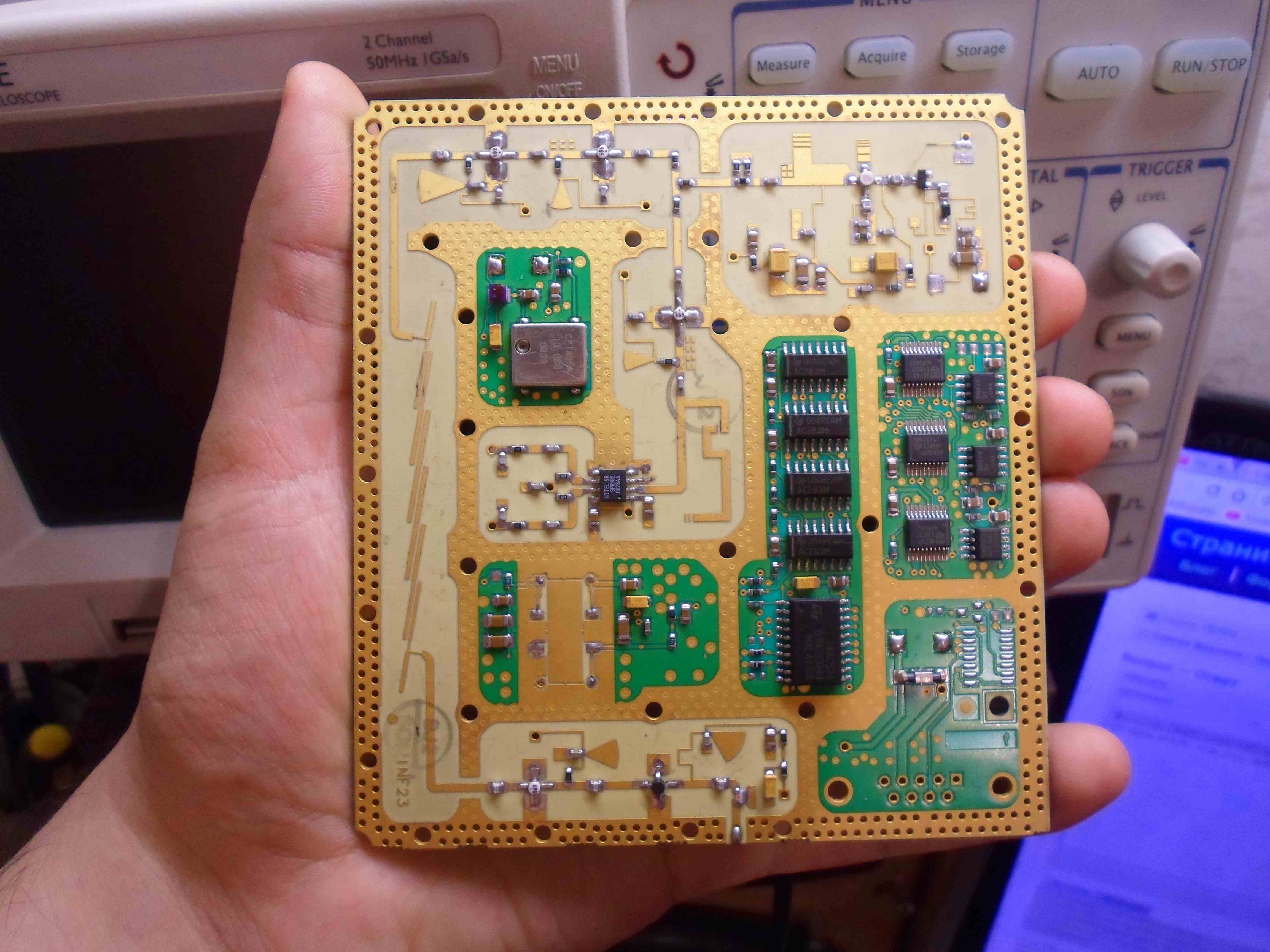

СВЧ хрень вблизи, если кому любопытно. :geek:

Я когда платки разводить учился — скупал на местной барахолке выброшенные и долго всматривался, перенимал опыт.
Как бы, лучший способ чему-нибудь научиться — посмотреть, как это делали до тебя.

Что за фиговина не знаю, в черной магии у меня нет опыта. Ну, кроме каких-нибудь жучков и приемников самодельных.

BSVi писал(а):Мы обычно втыкаем BNC щупа в тройник, один из выводов которого - терминатор.

Кто не шарит в тонкостях подключения шняг к осциллографам — выглядит это дело так:

TAN · Сообщение **TAN** » 26 июн 2017, 00:33

Хе, нефига это не приемопередающий тракт. Это синтезатор на 6см, начала нулевых, судя по комплектухе. Точнее возбудитель с ЧМ. Верхний слой платы очень похож на RO4003. Какой-то особой магии на фото не увидел. Плата как плата. Можно смеха ради запустить и посрать в эфир :lol:

R2R · Сообщение **R2R** » 13 июл 2017, 19:46

В SimpleDriver2 ключи, управляющие первичками ГДТ, могут реализовывать высокоимпедансное состояние?

R2R писал(а):В SimpleDriver2 ключи, управляющие первичками ГДТ, могут реализовывать высокоимпедансное состояние?

В конфигурации SD — нет, выходы могут быть либо подтянуты к земле, либо к 18В.
Сами FDD8424 могут, это просто сборка из P и N-канального полевика:
http://www.mouser.com/ds/2/149/FDD8424H-1007325.pdf

Poznajuschij

Как такое возможно? https://www.youtube.com/watch?v=YEuS5wGGKFI

T1m · Сообщение **T1m** » 18 июл 2017, 00:38

Мощность накачки меняется нелинейно, создавая огибающую звукового сигнала.
http://flyback.org.ru/viewtopic.php?t=6 ... 32eb6b44ba

Poznajuschij писал(а):Как такое возможно? https://www.youtube.com/watch?v=YEuS5wGGKFI

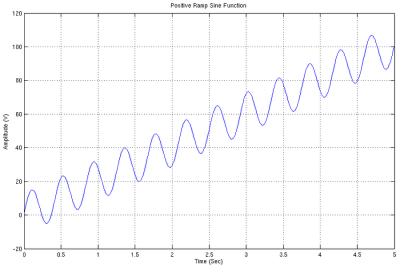

Сигнал накачки примерно так выглядит, частота примешанной синусоиды — частота ноты:

В принципе — весьма прикольная штука, и в SD уже есть все необходимое.
Правда, добавить подобную фичу в SI за один вечер вряд ли получится — придется кучу новых менюшек/настроек/команд делать... И новый MIDI-плеер.

О, еще нужно как-то генерировать ШИМ-рампу с этой примесью. Короче, в имеющуюся систему его пипец интегрировать. :geek:

Будет одной из опций, чего пилить в будущем — пока в обозримом есть мысль прикрутить drums к оптическому входу, типа как тут:

Тест управляшки несколькими катухами по BT:

На видео оно посылалось через хитрый костыль с ПК по Bluetooth — напрямую пока не доступно пользователю.

P.S. Насчет обновлений, чего статейку не комментите с полифонией? :mrgreen:

http://tqfp.org/simple-tesla/mega-obnov ... esla-.html
