Не работает качер-тесла

[Tetriss]

Всем привет! Собрал теслу-качер по этой схеме , но она не заработала. Поменял полярность диода, умер транзистор(возможно умер до этого). Поставил другой. между его контактами был разряд и он благополучно отправился на тот свет. Пытался замазать термоклеем, в итоге сжёг около 5 мосфетов.Не знаю, что делать..... Посмотрите может вы увидите ошибки в сборке по этой схеме собирал

[Tetriss]

Дроссель 40 ватт, 90 ом

[KirillP]

Хотя-бы элементы написал, которые используешь. А вообще эта схема при правильной сборке работает сразу.

[T1m]

Транзистор без радиатора = труп через 5 секунд.

[R2R]

Суть настройки качера в том, чтобы при правильной фазировке обмоток катушки выставить пороговое напряжение на затворе транзистора. Если фазировка неправильная и напряжение выше порогового, то транзистор сгорит моментально. Поэтому вместо R1 надо поставить подстроечник и аккуратно крутить его, меняя затворное напряжение от 0 до
4 - 5 В. Если не стартует, меняешь фазировку обмоток. Можно для начала потестить схему при пониженном напряжении на силовой, запитав от 20 - 50 В.

И радиатор (побольше, желательно с вентилятором) нужен обязательно, иначе радость от запустившегося качера будет недолгой .

[Tetriss]

Хотя-бы элементы написал, которые используешь. А вообще эта схема при правильной сборке работает сразу.

элементы те-же ,что и на схеме, но вместо 1.5КЕ12СА поставил два 1.5КЕ12А и соединил между собой их той стороной где полоски, может их не правильно соединил?

[Tetriss]

Это нормально ,что между ногами транзистора(клемников) пролетела искра?

[Tetriss]

думаю ,что спаял неправильно, посмотрите последнее фото, может где-то ошибка

[Tetriss]

Транзистор без радиатора = труп через 5 секунд.

включал на несколько сек. ,чтоб работу проверить

[Tetriss]

Есть подозрения что с мосфетвх диоды сгорели из 7 которые были в этой схеме 3 точно сдохли(тестер не определяет корректно)

[Tetriss]

Может провода были длинные или из-за клемников между схемой и обмотками?

[Rabby]

R2R тебе полную инструкцию дал.Я вобще не понимаю,как с такими номиналами R1 и R2 эта схема может от сети работать.Полупериодный выпрямитель-получим 150 вольт на входе,24k и 1.5к -на транзисторе будет постоянно 8 вольт,т.е. он всегда будет открыт и сгорит моментально.

[iEugene0x7CA]

Хе-хе, мой столик тоже когда-то был чистым.
После, в 17 лет появился паяльник и понеслась — пропал за пропалом, теперь он похож на укрытую кратерами поверхность Луны.

В любом случае, автору могу в очередной раз посоветовать не искать философский камень в виде "простой схемки, которая работает", а...
Собственно — разбираться как это дело работает, например попробовав собрать полумостовою SS'ку с GDT.

По своему опыту — ни одна из этих волшебных схем на 3.5 детали, включая заграничные HF SSTC и наши качера нормально не работали.
Всегда горели транзисторы пачками, запускать приходилось от ЛАТР'а иначе схема сразу бахала, прикручивать огромный радиатор в тазике с водой для охлаждения и т.д.
Я конечно преувеличиваю там или здесь, но в целом была именно такая ситуация.
Было бы возможно сделать на 3.5 деталях — не было бы конструкций из 300.
В реальности оставшиеся 296.5 деталей нужны именно для того чтобы схема работала стабильно, а не кое как, только бы разряд появился.

[Tetriss]

R2R тебе полную инструкцию дал.Я вобще не понимаю,как с такими номиналами R1 и R2 эта схема может от сети работать.Полупериодный выпрямитель-получим 150 вольт на входе,24k и 1.5к -на транзисторе будет постоянно 8 вольт,т.е. он всегда будет открыт и сгорит моментально.

Нашел другую схему, там используются резисторы 2к и 10к. Попробую ее

[Tetriss]

А может быть такое
,что в мосфетах диоды сгорают?

[Rabby]

а может все таки лучше вначале закон ома вспомнить,потом разобраться как работает полевой транзистор?че феты зря палить.ну или играться с качерами не выше 12 вольт

[Tetriss]

а может все таки лучше вначале закон ома вспомнить,потом разобраться как работает полевой транзистор?че феты зря палить.ну или играться с качерами не выше 12 вольт

Сначала его изучить нужно)

[super_bum]

Нашел другую схему, там используются резисторы 2к и 10к. Попробую ее

Может это, сначала теорию выучить, чтобы хотя бы понимать какие в схеме происходят процессы?

[Tetriss]

Нашел другую схему, там используются резисторы 2к и 10к. Попробую ее

Может это, сначала теорию выучить, чтобы хотя бы понимать какие в схеме происходят процессы?

Можно, только кто научит? Вот в чем вопрос

[Tetriss]

Могло не заработать если конденсатор 1.5 мкф?

[R2R]

Можно, только кто научит? Вот в чем вопрос

http://tqfp.org/forum/viewtopic.php?f=44&t=107 пункт 1. Книги (а также статьи, даташиты и все прочее) по-любому придется читать, т.к. без этого не будет базовых знаний, а задавать на форумах элементарные вопросы нерезультативно - приходится все объяснять почти с нуля, вряд ли кто-нибудь будет тратить на это время.
Тут еще где-то на форуме была тема про то, какое оборудование нужно начинающему электронщику, поищи ее - будет полезно.
Хотя этот качер запускается элементарно. Как настраивать - я уже писал.

[iEugene0x7CA]

Можно, только кто научит? Вот в чем вопрос

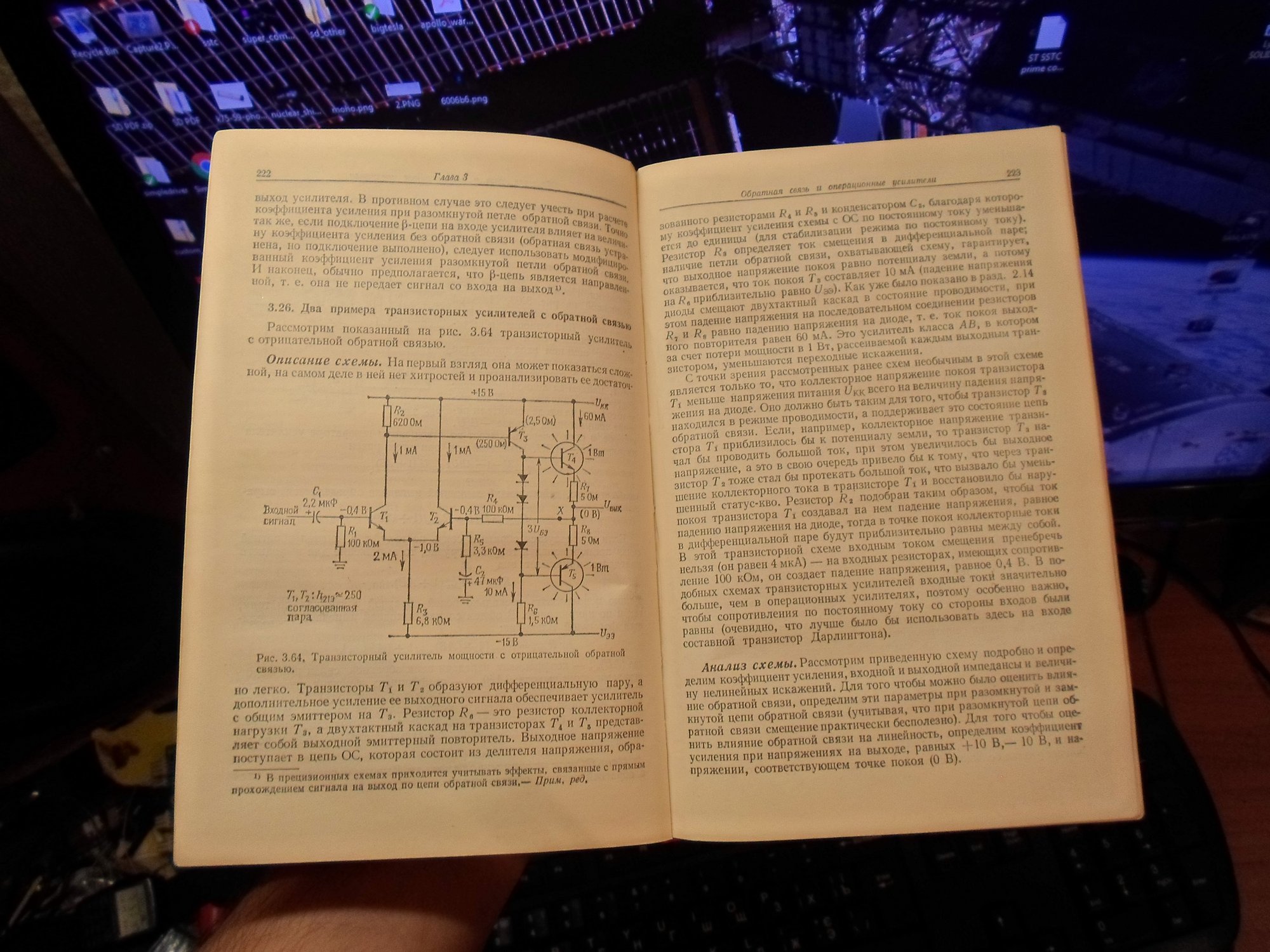

Есть одна книжка, называется "Искусство Схемотехники" от дядей Хоровица и Хилла.
Среди своих известна под названием "Библия электронщика" — потому что читающий эту книгу будет носиться с ней около года, при первой возможности везде зачитывая.
Таким был и я.

Выглядит так, внутри обучалка с самого дна и до операционников, цифровых схем, т.д.

Обязательно в бумажном варианте, начинать с 1-го тома, найти можно на книжной барахолке любого города.
