Мостовая SSTC

[kazancevss]

Всем привет! Вот и я решил сделать себе SSTC. А то у всех есть, а у меня небило))) Решил сделать именно SSTC, drка пока ещё в проекте.

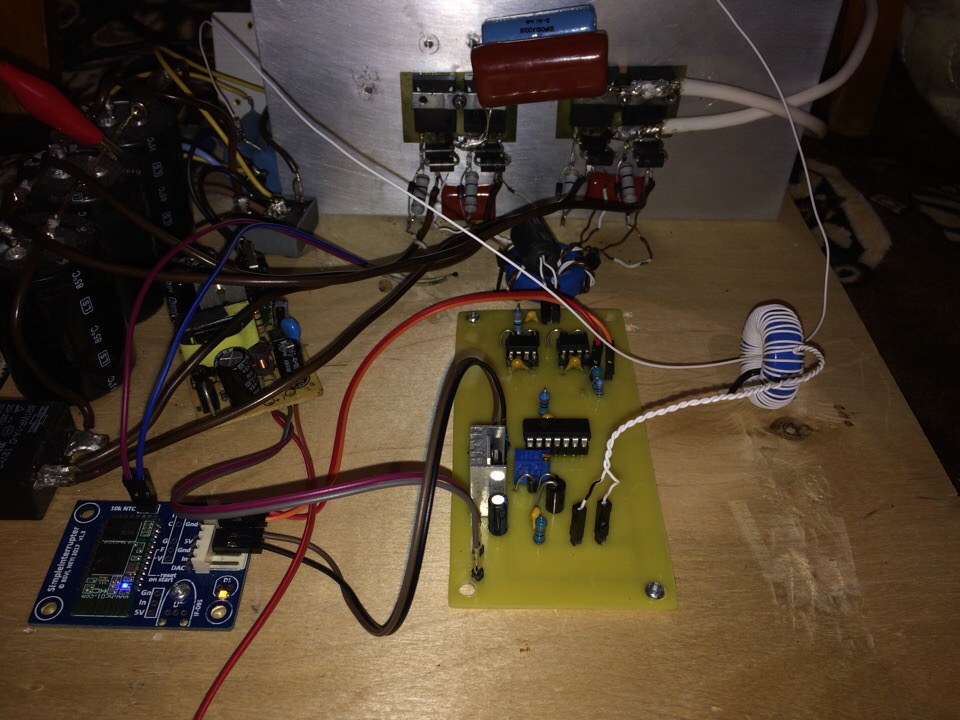

Короче схемка была изначально выбрана неудачная . Вытравил плату, запаял все компоненты. А в итоге ничего не заработало, транзисторы взрывались и от этого было грустно. Чувствовал себя обезьяной впервые в жизни взявшись за паяльник. Позже выяснилось транзисторы при 200 kHz держат лишь 12 ампер (транзисторы слепо ставил из схемы, даташит не смотрел, А ЗРЯ!). Пришлось их заменить на другие. Также драйвер был не фонтан инженерской мысли. Пообщавшись с одним умным человеком, он мне подкинул неплохую схему(спасибо ему за это огромное), которую я и взял за основу)) Короче, дрова UCC37322(1) классика. Силовая полный мост на одних из самых лучших транзисторов на сегодняшний день 60n60SMD. Прерыватель всеми любимый SI . Хватит слов давайте к делу.

Видео работы:
https://www.youtube.com/watch?v=ckU_BLul80Y

Видео с музякой:
https://www.youtube.com/watch?v=JeWTv-QV3jI&t=65s

[iEugene0x7CA]

Йеее.

Кстати ключи именно в SS'ке и при дровах UCC лучше юзать FGH40N60SMD, именно такие стоят в нашей.
Они держат чуть меньший ток, но зато затвор значительно легче и намного лучше переключаются чем FGH60N60SMD — от этого меньше нагрев самих ключей, и меньше нагрев драйверов.
У нас кстати UCC'шки перегревались пока чистерски к ним не приделали большой радиатор в виде земляного полигона на пол платы с другой стороны.

Да, еще стоит упомянуть что с установок на подобной схемке не рекомендуется ловить разряды, особенно в землю. В воздух они работают еще более-менее, но при ловле может случится тот самый перескок на гармонику и автогенерация пойдет уже на 1 МГц с лишним, выжигая транзисторы в силовой.

[kazancevss]

Ой, что я только с ней не делал, у меня есть запасные транзисторы 4 шт, и я очень хотел вывести этот мост из рабочего режима. Короче делал тест "наработка на отказ" бил я молнией на заземленную металлическую длинную линейку, ловил молнии руками ( очень болезненные стримеры, после парочки сильных ударов больше я не коснусь их ни за, что!) как ни странно ничего не взрывается, транзисторы не на пределе работают, ключи еле теплые. UCC вообще холодные, я конечно не особо слежу за их температурой, но когда трогал после работы никогда горячими они не были. Я гоняю в импульсном режиме длина пачки 500us. Ток 45-60 ампер, 45 в обычном и 60 когда на землю бьет(но это редко бывает, когда я злой ). Частота вторки 200 kHz.

Тут у меня есть старая осциллограмма когда стример ударил на заземленную линейку, видно как ток вырос, здесь было еще много витков в первичке. Поэтому ток не сильно большой, потом отмотал конечно. Тут 1 вольт=1 ампер длина пачки 300us

[i_slayer]

Красивые стримера, и катуха смотрится.

[iEugene0x7CA]

Попробуй с 50% заполнением запустить, перегрев чего только можно обеспечен.
Мы в принципе на такой режим и ориентировались — чтобы играть полифонию, и мелодии с низкими частотами.
На SS'ке низкие весьма прикольно звучат, почти как с сабвуфера.

[ArcSound]

Попробуй с 50% заполнением запустить, перегрев чего только можно обеспечен.
Мы в принципе на такой режим и ориентировались — чтобы играть полифонию, и мелодии с низкими частотами.
На SS'ке низкие весьма прикольно звучат, почти как с сабвуфера.

На 50% пожалуй могут да же и брызги полететь.

Низы звучат тем лучше чем больше ширина пачечки, с верхами немного не так. А бас действительно класс при большом PW.

[iEugene0x7CA]

На 50% пожалуй могут да же и брызги полететь.

Могут.
Но как показала практика — таки есть подходы относительно удержания катух в живом состоянии, не смотря ни на что.

Бабах по перегреву лечится измерением температуры ключей(внезапно ), однако есть хитрость что датчик нужно повесить так, чтобы отклик изменений температуры был как можно более быстрым.
Когда-то я даже сверлил отверстие в ключе и засовывал туда обмазанный эпоксидкой датчик, что работало супер, но это уже бы перебор.
Сейчас на нашей SS'ке термодатчик помещается в обмазанную термопастой болтовую клемму М3 и прикручивается к транзистору тем же болтом что придавливает транзистор к радиатору.
Скорость реакции получается достаточно адекватной чтобы пускать устанвку в CW, т.е. со 100% заполнением, и не бояться что она бахнет.
Перегревается всего за 16 секунд, но даже так датчик успевает прогреться вместе с ключом и отключить установочку.

В SS'ках еще есть бабах по гармонике, но эту штуку решить уже не так просто, особенно не привлекая постоянно работающий внешний генератор.
Я все надеюсь допилить анализатор на ПЛИС, так чтобы его могли юзать и другие, но это пока в процессе.

[ArcSound]

Да конечно есть подходы. Самое главное ручки не крутить до уср... Термодатчик я считаю вообще штука нужная, в своей установке сверлил специально радиатор в торец, датчик подсунул прямо под IGBT модуль, 1мм алюминия отделяет датчик от модуля. Вентиляторы срабатывают с запасом по температуре...
CW конечно тяжелый режим, но тем не менее можно и в таком работать Мы тут пару дней назад вообще голос крутили на своей ДРке, на этот раз она это пережила с достоинством. Ух, полумост лютый получился, после того как мост чпохнул
