Интересует наличие комплекта с ограничителем тока и измерителем частоты и его текущая стоимость.
Стоить основного комплекта - 160$. В него входит плата с запаянным и запрограммированным микроконтроллером,
корпус с панельками и все детали, необходимые для ее сборки. Обмотки и тороид в комплект не входят.
Есть два дополнения, которые приобретаются отдельно:
ограничитель тока: +5$
измеритель частоты вторичной обмотки: +5$
оптической версии пока нету (напишите, если вы хотите ее получить, она будет изготовлена если наберется достаточно желающих)
Доставка по Украине - новая почта с оплатой получателем, по другим странам - pony express (20$) или обычно почтой (15$)
В наличии остался один комплект.
корпус с панельками и все детали, необходимые для ее сборки. Обмотки и тороид в комплект не входят.
Есть два дополнения, которые приобретаются отдельно:
ограничитель тока: +5$
измеритель частоты вторичной обмотки: +5$
оптической версии пока нету (напишите, если вы хотите ее получить, она будет изготовлена если наберется достаточно желающих)
Доставка по Украине - новая почта с оплатой получателем, по другим странам - pony express (20$) или обычно почтой (15$)
В наличии остался один комплект.
Бронирую на себя. С опциями ограничителя и измерителя, поней. Про обмотки в курсе. Дальше в личку?
Ага
Новая партия будет ориентировочно через месяцок.
Новая партия будет ориентировочно через месяцок.Добавил еще одни вариант конструкции тороида
Итак, все ST ушли, а это значит, что нужно заказывтаь новую партию.
Сегодня был день разводки плат. Поправил недочеты в текущей плате (они совсем мелкие), и разослал по заводам запросы на цены на 50шт. Пока seedstudio таки лидирует. Посмотрим что ответят другие.
Исправлено несколько номиналов на шелкографии, которые не соответствовали тому, что было в комплекте (резисторы 100 ом были заменены на 150, и диоды HER107 на HER108). Это - скорее мелкие недочеты. Почти все поняли сами, что на что заменять.
Добавил маркировку GDT и трансформатора тока:
Исправил ошибку с оптоприемником и подвинул его ближе к краю платы. Подвинуть нужно было чтобы он плотнее закручивался, когда установлена панелька.
Вот и все. Остальное работает на ура и я очень доволен тем, как оно работает. Так-что, ждем ответов от заводов.
Сегодня был день разводки плат. Поправил недочеты в текущей плате (они совсем мелкие), и разослал по заводам запросы на цены на 50шт. Пока seedstudio таки лидирует. Посмотрим что ответят другие.
Исправлено несколько номиналов на шелкографии, которые не соответствовали тому, что было в комплекте (резисторы 100 ом были заменены на 150, и диоды HER107 на HER108). Это - скорее мелкие недочеты. Почти все поняли сами, что на что заменять.
Добавил маркировку GDT и трансформатора тока:
Исправил ошибку с оптоприемником и подвинул его ближе к краю платы. Подвинуть нужно было чтобы он плотнее закручивался, когда установлена панелька.
Вот и все. Остальное работает на ура и я очень доволен тем, как оно работает. Так-что, ждем ответов от заводов.
Перечитывал тему. Появился такой вопрос по поводу оптики. А чем toslink не подходит?
Передатчики/приемники вроде распространены. А оптоволоконный кабель так вообще готовый и разных длин.
Передатчики/приемники вроде распространены. А оптоволоконный кабель так вообще готовый и разных длин.
У тослинка есть минимальная часатота которую он может передавать, порядка 100кГц. Что больше чем частота MIDI данных. Тоесть, MIDI он просто не пропустит.
Т.е. ты хочешь сказать что в приемнике установлен фильтр?
Мне всегда казалось что там просто фото-диод, как и изображают его на многих схемах.
Мне всегда казалось что там просто фото-диод, как и изображают его на многих схемах.
Да, в приемнике есть фильтр. Соответсвенно, и сигнал модулируют кодом манчестера, чтобы он проходил. Конечно, можно было бы делать модуляторы/демодуляторы. Но проще просто юзать нормальные приемники
Qic напомнил что хорошо бы не забывать про возможность проводной передачи midi. А для проводной передачи нужа возможность принимать неинвертированный сигнал, как это по ошибке было сделано в ST 2.0. Ошибка оказалось хорошей и теперь туда можно по проводу midi передавать.
В ST2.1 я думал исправить эту ошибку, но теперь понял, что нужно оставить возможность и "неинвертировать". В итоге, можно зайпайкой компонентов выбрать - инвертировать миди (оптический вход) или нет (проводной)

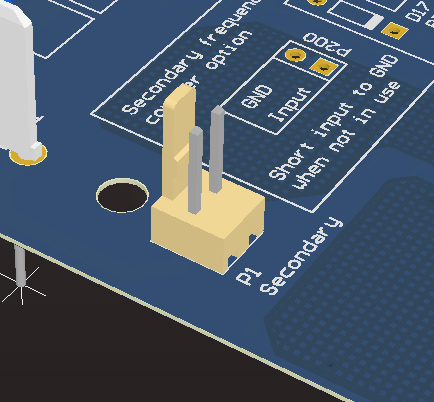

Ну и для вторичных обмоток теперь будет более надежный разъем:
В ST2.1 я думал исправить эту ошибку, но теперь понял, что нужно оставить возможность и "неинвертировать". В итоге, можно зайпайкой компонентов выбрать - инвертировать миди (оптический вход) или нет (проводной)
- opti.jpg (56.17 КБ) 22480 просмотров
Ну и для вторичных обмоток теперь будет более надежный разъем:
Сегодня немного поэксперементировал с первичкой.
В выборе первички есть два компромиса -
если ее поместить сильно далеко от управляющей платы, то будет некрасиво, а если сильно близко - плата будет ловить наводки.
если ее сделать сильно высоко по отношению к началу обмотки вторички - будет пробивать. Сильно низко - будет некрасиво и будет маленькая связь
В итоге, я эксперементировал довольно много и пришел к той первичке что показана на картинке. Это плоская первичка (я много экспериментировал с цилиндрической, пробивает намного больше) 5 витков. Расстояние от верхней крышки до цента витка - 25мм. Такую первичку не пробивает и выдает она очень приличный стример (порядка 30см)
Самое интересное, что имеет значение полярность подключения ее к выводам. Это объясняется тем, что на плате теслы есть еще одни хоть небольшой, но виток. И перекидывая выводы можно его включать в фазе или в противофазе.
Теперь неплохо бы оформить эту первичку во что-то более приличное (в идеале. заказать ее из оргстекла и давать вместе с ST).
В выборе первички есть два компромиса -
если ее поместить сильно далеко от управляющей платы, то будет некрасиво, а если сильно близко - плата будет ловить наводки.
если ее сделать сильно высоко по отношению к началу обмотки вторички - будет пробивать. Сильно низко - будет некрасиво и будет маленькая связь
В итоге, я эксперементировал довольно много и пришел к той первичке что показана на картинке. Это плоская первичка (я много экспериментировал с цилиндрической, пробивает намного больше) 5 витков. Расстояние от верхней крышки до цента витка - 25мм. Такую первичку не пробивает и выдает она очень приличный стример (порядка 30см)
Самое интересное, что имеет значение полярность подключения ее к выводам. Это объясняется тем, что на плате теслы есть еще одни хоть небольшой, но виток. И перекидывая выводы можно его включать в фазе или в противофазе.
Теперь неплохо бы оформить эту первичку во что-то более приличное (в идеале. заказать ее из оргстекла и давать вместе с ST).
оргстекло шикарно , сам люблю корпуса из него делать
думаю смотрелось бы на отлично хоть прозрачка , хоть черное
думаю смотрелось бы на отлично хоть прозрачка , хоть черное
И вот еще одна беда - токовый трансформатор, который использовался (CST206-3A) пропал у всех дистрибьюторов кроме digikey. А у digikey он, внезапно, стал ровно в два раза дороже, чем вот так легко сломал всю экономику ST.
Теперь вот нужно думать чего делать - либо покупать подорожавшие трансформаторы (пока они еще не исчезли вообще), либо давать пользователям кольца и показывать как мотать свои токовые трансформаторы (это, вроде, не сложно). Но для этого нужно еще немного модифицировать плату. Скорее-всего, нужно сделать так чтобы можно было и так и так сделать.
Ради интереса, разобрал cst206-3a
Внешний диаметр кольца - 22, внутренний - 13, высота - 6мм. Провод - 0.1мм. Материал, судя по всему, P4
Теперь вот нужно думать чего делать - либо покупать подорожавшие трансформаторы (пока они еще не исчезли вообще), либо давать пользователям кольца и показывать как мотать свои токовые трансформаторы (это, вроде, не сложно). Но для этого нужно еще немного модифицировать плату. Скорее-всего, нужно сделать так чтобы можно было и так и так сделать.
Ради интереса, разобрал cst206-3a
Внешний диаметр кольца - 22, внутренний - 13, высота - 6мм. Провод - 0.1мм. Материал, судя по всему, P4
.
Последний раз редактировалось Qic 19 май 2019, 20:21, всего редактировалось 1 раз.
Получится место под такую этажерку
Да,планировалось именно так. Тут есть несколько ньюансов. Те сердечники что у меня сейчас есть не влезают, нужно найти поменьше или подвигать конденсаторы. Еще нужно найти термостойкий провод, а то витуха, какой-бы она классикой нибыла, плавится.
У такого решения против CST есть и два преимущества - сразу и токовая защита и обратная связь влезают. И трансформаторы находятся на большем расстоянии от первички, а, значит, ловят меньше гумна.
Недостаток - придется, всетаки, мотать. да еще и полярность соблюдая. Думаю, 30 витков каждый осилить может, конечно. Но воя явно подымется много. С другой стороны, кто хочет платить дополнительные 10$ за готовый трансформатор?
Немного картинок:
Вариант 1: Придется куда-то девать конденсатор:
Вариант 2: Вроде неплохо, и отверстия для стяжки получится сделать
Вариана 3: самой малой кровью
Немного порисовал сегодня. Нарисовал будущую оправку под первичку. Почти вся будущая механика будет крепится на стяжках. Стяжки - это один из немногих доступных и дешевых пластиковых креплений, так-что я почти обязан был их использовать.
Со вторичкой все просто - она протсо притягивается стяжками к корпусу.
Первичка делается так - провод наматывается на обруч и притягивается к нему стяжками. Стойки крепятся к обручу на клей, а потом - стяжками притягиваются к корпусу.
Со вторичкой все просто - она протсо притягивается стяжками к корпусу.
Первичка делается так - провод наматывается на обруч и притягивается к нему стяжками. Стойки крепятся к обручу на клей, а потом - стяжками притягиваются к корпусу.

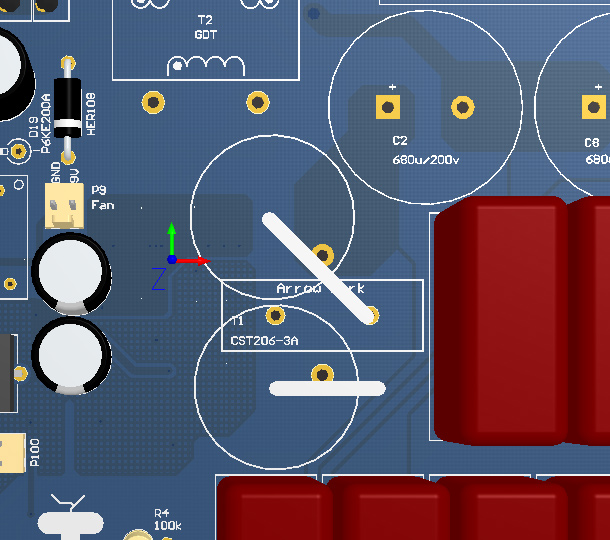

И еще немного поработал. Освободил место для своих токовых трансформаторов. Я подумал что ложить трансформаторы плашмя - не очень то идея. Образуется виток, который может от первички ловить наводки. Хотя, это очень спорный момент - нужно обмозговать. Ну, в любом случае на этой плате можно положить трансформаторы хоть плашмя хоть на бок. Если ставить трансформатор на ребро, то таких витков получается много, хотя они и меньше и вроде-бы как должны взаимокомпенсироваться.
Для того. чтобы освободить место, пришлось много всего переразвести. И поменять корпуса электролитов (8мм вместо 10) И опять в плате получаются большие изменения
Теперь неплохо бы самому сделать такой трансформатор и протестировать с ним. После чего буду дальше пожелания выполнять
Для того. чтобы освободить место, пришлось много всего переразвести. И поменять корпуса электролитов (8мм вместо 10) И опять в плате получаются большие изменения
Теперь неплохо бы самому сделать такой трансформатор и протестировать с ним. После чего буду дальше пожелания выполнять
Ну линии магнитного поля вертикально в тесле, смысла один виток брать нет ибо они наверняка складываются по суперпозиции всех.
А в тороиде линии магнитного поля так вообще замкнуты. Как не расположи. Но это теоретически.
Практически предлагаю взять тот трансформатор что ты видимо для измерения используешь, и покрутить его рядом с работающей теслой, ну на малой мощности...
А в тороиде линии магнитного поля так вообще замкнуты. Как не расположи. Но это теоретически.
Практически предлагаю взять тот трансформатор что ты видимо для измерения используешь, и покрутить его рядом с работающей теслой, ну на малой мощности...
-
prepodobniy
- Сообщения: 70
Я конечно не специалист в этой области , но неужели этот пропавший из продажи токовый трансформатор имеет жутко эксклюзивные х-ки , и нет аналогов или близких по х-кам, что стоит переделывать практически отлаженную плату ?
Не знаю какие х-ки нужны , но может китай все же рулит ? http://www.aliexpress.com/wholesale?Sea ... 1128002144
Не знаю какие х-ки нужны , но может китай все же рулит ? http://www.aliexpress.com/wholesale?Sea ... 1128002144
Честно-говоря, я часик поискал и не нашел. Тербования простые - рабочий ток - до 100А, частота хотябы до 200кГц (на частоте в 400кГц будет небольшой завал, но не старшный). Если у вас есть свободное время, можете поискать Собственно и все. Везде где я видел подобное, предлагали от 1000шт партию. ST еще далековато до таких количеств.
Самодельные трансформаторы имеют и преимущества и недостатки. Поэтому сложно однозначно сказать - хорошо это или плохо. В любом случае сейчас можно поставить и такой и такой трансформатор. На плате изменения небольшие - просто подвинулись компоненты, поэтому с 99% вероятностью все заработает нормально.
Собственно и все. Везде где я видел подобное, предлагали от 1000шт партию. ST еще далековато до таких количеств.Самодельные трансформаторы имеют и преимущества и недостатки. Поэтому сложно однозначно сказать - хорошо это или плохо. В любом случае сейчас можно поставить и такой и такой трансформатор. На плате изменения небольшие - просто подвинулись компоненты, поэтому с 99% вероятностью все заработает нормально.
-
prepodobniy
- Сообщения: 70
Значит так ... у CST206-3A который был раньше в даташите заявлено 70а до 200khz...
Самое близкое что нашел это talema as407 в даташите 80а и тоже до 200khz. цены у нас на к-во менее 10шт. - 90-120рубл. (т.е. около 3 долларов, у буржуев думаю дешевле , пока не смотрел...) даташит http://www.nuvotem.com/en/products/pdf/AS%20Mar-13.pdf
у Японцев есть и возможно более подходящие с током 100а и до 500khz http://www.u-rd.com/english/products/ac/ac_4.html
вот пока за чаем нарыл, пошел пока дальше своими делами заниматься.
Самое близкое что нашел это talema as407 в даташите 80а и тоже до 200khz. цены у нас на к-во менее 10шт. - 90-120рубл. (т.е. около 3 долларов, у буржуев думаю дешевле , пока не смотрел...) даташит http://www.nuvotem.com/en/products/pdf/AS%20Mar-13.pdf
у Японцев есть и возможно более подходящие с током 100а и до 500khz http://www.u-rd.com/english/products/ac/ac_4.html
вот пока за чаем нарыл, пошел пока дальше своими делами заниматься.
Вауч, прям коллективная разработка получается. Qic тестит и подсказывает, чего бы пофиксить. prepodobniy помогает искать детали. Спасибо вам, ребята!
CST206-3A, в принципе, остался на digikey но стоит там он уже 6.88$ (розничные цены) а после того, как доедет сюда будет стоить все 8. Не особо страшно, но когда я его после подорожания начал искать по китайцам, оказалось, что ни у кого нет, даже не смотря на то, что они есть в прайсах на алибабе. А вот ферритовые кольца стоят копейки и никуда не исчезнут. Да и намотать не сложно - 20витков на кольцо всего. Поэтому и есть смысл заложить возможность ставить самодельные трансформаторы.
Да и думаю, все тут понимают что не очень хочется закладывать компонент, который может внезапно исчезнуть или подорожать в любое количество раз. Сейчас на алибабе еще один магазин появился с CST206 - запросил у них цену.
Еще хочется что-то сделать с оптикой опять-же, все эти IF-xxx есть только на digikey, позапрашивал у Китайцев - ни у кого нет. Есть идея вернуться обратно к аваговским HFBR. Они слегка дороже, но у них есть разъемы и они везде продаются.
Странно, он действительно *вроде как* есть в России, но у китайцев и америкосов их не видно. Где его брать в реальности - не понятно.
Этих вообще непонятно где искать. На сайте даже списка дистрибьюторов нет.
Вообщем, сейчас раздобыл немного колечек, в скором времени попробую сделать на них токовый трансформатор и протестировать - как будет с ним.
CST206-3A, в принципе, остался на digikey но стоит там он уже 6.88$ (розничные цены) а после того, как доедет сюда будет стоить все 8. Не особо страшно, но когда я его после подорожания начал искать по китайцам, оказалось, что ни у кого нет, даже не смотря на то, что они есть в прайсах на алибабе. А вот ферритовые кольца стоят копейки и никуда не исчезнут. Да и намотать не сложно - 20витков на кольцо всего. Поэтому и есть смысл заложить возможность ставить самодельные трансформаторы.
Да и думаю, все тут понимают что не очень хочется закладывать компонент, который может внезапно исчезнуть или подорожать в любое количество раз. Сейчас на алибабе еще один магазин появился с CST206 - запросил у них цену.
Еще хочется что-то сделать с оптикой опять-же, все эти IF-xxx есть только на digikey, позапрашивал у Китайцев - ни у кого нет. Есть идея вернуться обратно к аваговским HFBR. Они слегка дороже, но у них есть разъемы и они везде продаются.
talema as407
Странно, он действительно *вроде как* есть в России, но у китайцев и америкосов их не видно. Где его брать в реальности - не понятно.
у Японцев
Этих вообще непонятно где искать. На сайте даже списка дистрибьюторов нет.
Вообщем, сейчас раздобыл немного колечек, в скором времени попробую сделать на них токовый трансформатор и протестировать - как будет с ним.
