ладно,а имеет значение где какую уццшку ставить?выход которой разделен конденсатором - это 37321?

Не имеет значения.

спасибо,тогда буду плату делать

подскажте сколько витков и каким проводом мотать транс ос?кольцо n87 сечение 40квадратов...

лучше всего мгтф 0.4-0.7. ,если одно кольцо то 200 лучше 1000витков.а если два кольца ,то по 33витка.где-то в блоге https://bsvi.me/utc-application-note-1/#more-1366

не врюбаюсь как их соединять)))берем выход 1 трансформатора,делаем виток на втором трансе и соединяем выход первого с этим витком,а выход второго уже на плату???в какое кольцо пропускать низ вторички???
не по теме...вот в силовой д.мост на 4а норм?других вообще нету(((

http://tqfp.org/forum/download/file.php?id=64&mode=view
http://tqfp.org/forum/download/file.php ... &mode=view
https://c2.staticflickr.com/8/7370/9621 ... 024d_b.jpg

так выходит я верно написал,с первого кольца выводы соединяются на один виток на втором кольце...провод от вторички через первое кольцо

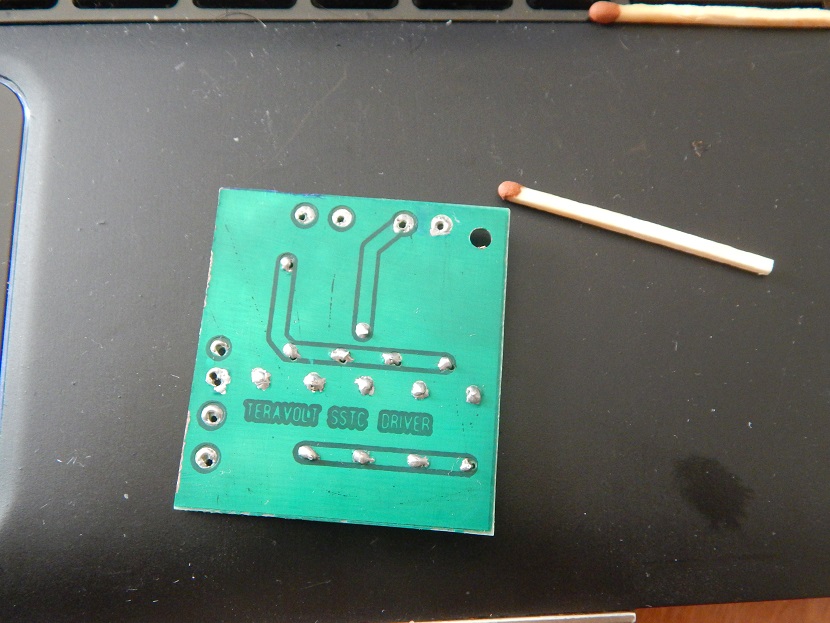

вот и плата готова,маска очень плохая попалась(((

собрал плату,намотал транс ос 45витков вит парой,силовую запитал от транса на 40в,драйвера от 12в)))гдт повышающий 1/2/2 на затворах-стоках стабилитроны 18в...включаю,слишу звук прерывателя не из катушки а из колонок аж,силовая безумно греется,на выходе катушки нешыша,даже ни намека на поле или разряд,сама плата страные жужания излучает (гдт наверно),не исключаю что мог фазировку напутать,но делал все вточь как бсви в видео только у меня 5 витков...катушку подключал маленькую на 350кгц вроде,гдт под нее не переделывал,затв.диоды 1н5822 резисторы дед тайма 4,7ом...каподелитель 1,5мкф в каждом плече,электролит 470мкф...пробовал фазировку ос менять....какие советы дадите по силовой?драйвер пашет,силовая нет,че за дела?

первые два трупа ирфп460)))

Генератор в левую руку, осциллограф в правую и аки Царь держа их исследовать сие творение на предмет наличия ожидаемого доколе не будут сделаны выводы об корреляции ожидаемого и полученного.

Раз все так жестко, то скорее-всего, фазировка.

сегодня отнесу в универ,посмотрю осцилом что там

какие точки осцилом посмотреть?я в этом не силен,подскажите

так,ну чтож,день ужасен,иначе не скажешь...
транзисторы вчера вылетели скорее всего из за того,что уцц37322 вышла из строя,она потом опять сгорела,итого уже две дохлых...почему-непонятно

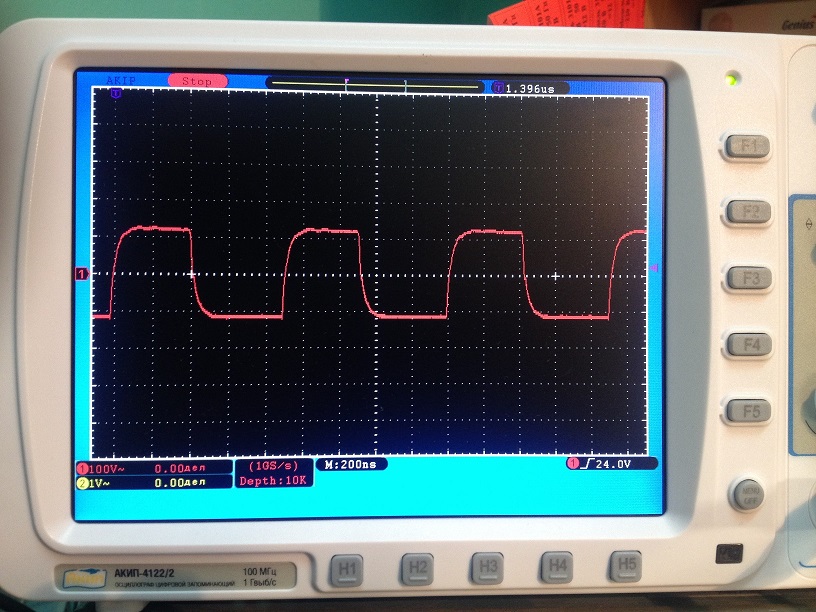

на в ходе,с прерывателя хороший сигнал на входе ненагруженного(полностью отключенного от платы)гдт это на выходе ненагруженном это если подсоединить выхода как положено то на затворе-эмитере появляется такое и вылетает уццшка осцилограффа мне теперь до 5 мая не видать,уцц37322 осталось всего три,гдт пять раз перематывал,в чем дело может быть?
пс..транс ос был отключен все время,но на выводе 2 уццшек присутствовл сигнал похожий на сигнал интераптера

когда у меня горели усс 37322-21,я их тупо заменил на тс 4420 или аналог мах4420 и все заработало как часы.толко у тс 4420 есть один вход их обьеденять не надо-на одну микруху с интера,а на вторую с 74нс14

TERAVOLT wrote:чтот моя тема протухает потихоньку,активнее народ
вот набросал схемку,критика?че добавить че убавить?

схема сстц.png

схема сстц полумост.png

помоему вход обратной связи не обеденен с певой ногой 74нс14

это ошибка была,на плате все как надо,можете убедиться,а горели они наверно из за того,что не обвязал выход диодами...буду полностью повторять драйвер MalleusMaleficarum,он 100% пашет

вот как я развел плату Malleus Maleficarum вопросы
1)на схеме https://bsvi.me/uploads/MalleusMalefica ... tion_3.pdf на ногах уцц стоят емкости по 1мкф.Это так задумано (может оптимальное значение )или можно использовать и по 10мкф (как я и задумывал)?
2)конденсатор с5 на диодной вилке сильно критичен?я не нашел на 1мкф,нашел что-то около 700-800нф,можно его втулить?
3)небольшое пояснение - фазосдвигающую цепочку ставить не стал,так как частоты будут низкие (около 160кгц)...уццшек стоит четыре,я подумал что это надежнее,меньше греется ну и конечно же можно цв без проблем,короче все как у bsvi ...7805 нету,посему будет lm317l в sо-8 (ic1)...кап что танталовый на входе питания - 22мкф 25в увы других нет...диоды ss14 и 4148 в вилке....капы разделяющие на гдт 4,7мкф + 100нф (в подмогу )
4)как по вашему разводка?все ли учел про землю и толщину дорожек?как может на сигналы повлиять столь плотный монтаж?
За сим все,спасибо за внимание

1. 10 мкФ даже лучше.
2. Можно.
3. LM317 можно и в SO-8, логика много не потребляет. Тантал юзать не обязательно, можно и керамику. Разводка хорошая, но по моему это большая ошибка делать плату не проверив конструкцию на макетке или дырявке.
4. Не переживай так, это не 200 МГц цифровуха.

спасибо,я привык верить наслово)))сказали работает-значит на плату можно
собсно я закончил драйвер и теперь и спать можно а то я как та белка из мультика на кофе

Красиво. Я настоящую маску в своё время так и не освоил, пробовал только фоторезистивную... А сейчас на внешний вид так вообще пофигу стало. Нужны будут красивые и много- на заводе наверное закажу, а тестовое хоть на соплях может быть, главное проверить работоспособность.
Касательно "верить на слово", я наоборот так не могу. Никому не доверяю, всё перепроверяю.

P.S.
Касательно схемы, гораздо дешевле было бы поставить один двойной драйвер с комплементарными полевиками на выходе в качестве буферов.
И касательно паяльника... Купи хороший, я серьёзно.

все измерения проводились при питании драйвера от 12в,силовой 25в,подключена ос (два транса по 33витка)послушал вас)))на затворе верхнего транзистора наблюдаются пачки из таких чтук развертка 0,1 1вольт клетка
тоже,только инверсно на нижнем на выходе транса обратной связи такие пачки(сорри за качество,трудно быть фотографом и эксперементатором) это так для представления
тесла тут все время подключена

теперь 40в,если поднести щуп к тору,увидим это в ос такие же примерно сигналы как и возле тора.в прошлый раз при такой напруге силовая грелась сильно и транзисторы погорели,сейчас ледяная
гдт намотан тремя проводами от вит.пары...6 витков.

сейчас повысил до 80в,по прежнему глухо
что характерно-если отсоединить землю от вторички (тем самым тт остается на проводе с землей)на выходе транса почти ничего не меняется,те же пачки,и гдт как пищал так и пищит,какбудто ничего не произошло...единственное что это поле меньше становится(щуп надо ближе подносить....что-то не так с ос я думаю

поменял катушку,поставил ту под которую гдт расчитан,те-же 80 вольт и есть первый резалт-искорка в 1мм шьет в палец,с частотой прерывателя,но я на 80вольт ожидал дугого,такое можно и от кроны получить
что посоветуете?в 220))))?

сейчас поднял до 260в (взял один транс с выходом 40в,его вторичную обмотку соединил с вторичкой другого транса на 40в и на его первичке получилось 260в и не более 50вт) силовая прилично греется,но искорка вылезла на милиметра три (если к разряднику поднести проводок)
а сама не вылазиет...смущает нагрев силовой и скромный резалт,что посоветуете?
