Кто знает как быстро и просто получить прямоугольный сигнал длительностью 50 нс ??? Например ТЛ494 даёт минимум 200 нс... Мне бы что то подобное по функциональности, но гораздо более быстрое...

Poznajuschij wrote:Кто знает как быстро и просто получить прямоугольный сигнал длительностью 50 нс ??? Например ТЛ494 даёт минимум 200 нс... Мне бы что то подобное по функциональности, но гораздо более быстрое...

Попробуй так:
Генератор импульсов на двух элементах микросхемы К155ЛА3 (аналог SN7400N, или 2 элемента И-НЕ), включённых инверторами. Частота мигания (количество импульсов в секунду) зависит от величины сопротивления R1 и конденсатора C1. К выводу 6 (выход второго элемента микросхемы, он же и выход генератора) через токоограничивающее сопротивление R2 подключён светодиод VD1.
Частоту(f) генератора в герцах можно рассчитать по формуле: f= 1/2 (R1 * C1), значения подставляются в Омах и Фарадах.

Poznajuschij wrote:Кто знает как быстро и просто получить прямоугольный сигнал длительностью 50 нс ??? Например ТЛ494 даёт минимум 200 нс... Мне бы что то подобное по функциональности, но гораздо более быстрое...

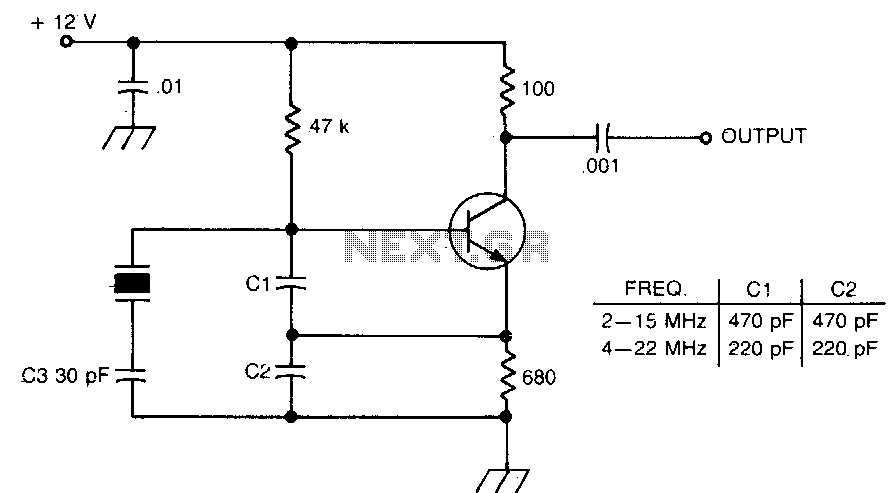

Кварц на 20Mhz вам в помощь например так

Poznajuschij wrote:Кто знает как быстро и просто получить прямоугольный сигнал длительностью 50 нс ??? Например ТЛ494 даёт минимум 200 нс... Мне бы что то подобное по функциональности, но гораздо более быстрое...

P.S. Если верить даташиту на SN7400, скорость прохода сигнала 7-11ns.

Всем Спасибо! Сделал в итоге на инверторах) Получилось даже с запасом в единичку)))

Я бы заменил чип на серию 74AC, 4000-я серия тормознутая, в то время как у AC переход около 2 нс.
Ну, это если нет нужды в 15В сигнале.

Ни кто не подскажет, TC4420 нормально рулится от стма? Кто-нибудь пробовал? Уцц у нас проблематично достать, а так бы хотелось собрать драйверок 4420+ирф530/9530

Step64 wrote:Ни кто не подскажет, TC4420 нормально рулится от стма? Кто-нибудь пробовал? Уцц у нас проблематично достать, а так бы хотелось собрать драйверок 4420+ирф530/9530

Нормальные драйвера,у меня такие в киловатном заряднике без буфера качают пару гдт для IXFN80N50,на 50 кгц.Гонял до 800 мгц без буфера.
На 4452 с буфером ирф540/9530- ирф530/9530 напрямую управлял кирпичом bsm150gb60dlc через опторазвязку на 6n137 на 200 кгц.при вылете кирпича буфер оствался жив,когда драйвил без буфера ,при пробое ключа 4420 вылетал тоже.А если хочется надёжный драйвер,есть драйвера с детектором десатурации.у Powerex есть такие драйвера,например m57962 для частот до 20 кгц,но в принципе они 100 спокойно держат,есть и более новые версии пошустрее.

Уговорили)) Заказываю с али 4420 и буду их мучить:)

Всем привет
подскажите обязательно заземлять радиатор, если да то через какую емкость.
спасибо

i_slayer wrote:подскажите обязательно заземлять радиатор, если да то через какую емкость

Не обязательно, это что-то вроде перестраховки. Радиатор — жирная деталька, если по платке лупанет молнией — то скорее всего в него.
С заземлением ничего не будет, а если без — все бабахнет.
Заземлить можно напрямую, туда же, куда и заземляется низ вторки.

Ещё вопросик по драйверу. Номинал капа С12 и резюка R11 из каких соображений выбираются? к73-17 пойдёт туда до 200кГц?

Номинал капа С12 и резюка R11 из каких соображений выбираются?

Больше номинал - быстрее заряжаются затворы. Для универсальности, нужна большая емкость. R11 убирает низкочастотный звон.

к73-17 пойдёт туда до 200кГц?

Лучше взять емкость поменьше и испольвзаоть SMD керамику

еще вопросик по драйверу
с конденсаторами с9 и с19 схемка не запускаєтся, если их убрать то все работает ?
сп.

Без C9 и C19 вообще не должно работать. P - ключи то как без них сигнал управления получат? Схемка не работает - значит где то есть косяк ещё. Протестируй драйвер отдельно, перемычками установи режим генерации обратной связи, подай сигнал запуска на вход и посмотри ослом что будет на выходе.
Конечно есть вариант что С9 и С19 крякнули, проверь их емкость и на пробой. В этом выходном канале проверь выходные сборки. Не думаю что там что то исдохло, но бывает всё, поэтому проверяй.

Вопрос по ММС - как лучше сделать ММС 15кВ 0,3мкФ или 10кВ 0,3мкФ или вообще 10кВ на 0,6 мкФ? Какая характеристика за что отвечает ни где не нашел ответа. Т.е. повышая напряжение что изменится в хар-х теслы? И тот же самый вопрос про емкость...

Вопрос по ucc27425p.
пришли с Китая, но оказалось что не работают входы ENBA и ENBB, у кого то было такое или микросхемы дефектные?
в даташите пишет "ENBA and ENBB are implemented on pins 1 and 8 which were previously left unused in the industry standard pin-out"?
не знаю выкидывать их или нет.
спасибо

i_slayer wrote:Вопрос по ucc27425p.
пришли с Китая, но оказалось что не работают входы ENBA и ENBB, у кого то было такое или микросхемы дефектные?
в даташите пишет "ENBA and ENBB are implemented on pins 1 and 8 which were previously left unused in the industry standard pin-out"?
не знаю выкидывать их или нет.
спасибо

Микросхемы либо дефектные либо обычный "перемаркер". Для Китая это обычное дело. Можно сигнал прерывателя и ОС промодулировать через триггер и подать на вход драйвера. Если выходной сигнал удовлетворяет, то можно использовать.

Nurflex wrote:Вопрос по ММС - как лучше сделать ММС 15кВ 0,3мкФ или 10кВ 0,3мкФ или вообще 10кВ на 0,6 мкФ? Какая характеристика за что отвечает ни где не нашел ответа. Т.е. повышая напряжение что изменится в хар-х теслы? И тот же самый вопрос про емкость...

http://tqfp.org/calculatoria/ -вначале подобрать геометрию первички,вторички и ёмкость ММС.Частота для cm300 40-75 кгц.После в калькуляторе электроники можно посчитать ток,напряжении ММС и пр.

SeregaFox wrote: Микросхемы либо дефектные либо обычный "перемаркер". Для Китая это обычное дело. Можно сигнал прерывателя и ОС промодулировать через триггер и подать на вход драйвера. Если выходной сигнал удовлетворяет, то можно использовать.

это сделать несложно, но стоит ли?
может быть такое что это старые микросхемы без входов разрешения (в даташите пишет "ENBA and ENBB are implemented on pins 1 and 8 which were previously left unused in the industry standard pin-out")?

i_slayer wrote:Вопрос по ucc27425p.
пришли с Китая, но оказалось что не работают входы ENBA и ENBB, у кого то было такое или микросхемы дефектные?
в даташите пишет "ENBA and ENBB are implemented on pins 1 and 8 which were previously left unused in the industry standard pin-out"?
не знаю выкидывать их или нет.
спасибо

У меня тоже УЦЦшки с нерабочим энейблом - использовать можно.

Nurflex wrote:Вопрос по ММС - как лучше сделать ММС 15кВ 0,3мкФ или 10кВ 0,3мкФ или вообще 10кВ на 0,6 мкФ? Какая характеристика за что отвечает ни где не нашел ответа. Т.е. повышая напряжение что изменится в хар-х теслы? И тот же самый вопрос про емкость...

Пипец, я же обещал калькулятор бросить, совсем забыл.
Вот тут можно посчитать и напряжение MMC в том числе: http://kaizerpowerelectronics.dk/calcul ... alculator/

Удалите сообщение, неверно разместил информацию.

Как правильно рассчитать RD цепочку для формирования дед-тайма?
Недавно глянул схемку SimpleTesla SSTC - там суммарное сопротивление в затворной цепи (на заряде) около 21 Ом. По моим расчетам этого мало.
Согласно AN2007-04 дед-тайм определяется как:
t_dead = 1,2 * [ (t_d_off_max - t_d_on_min) + (t_PDD_max - t_PDD_min) ],
где t_d_off_max и t_d_on_min - задержки выключения и включения транзистора, t_PDD_max и t_PDD_min - задержки распространения сигнала в драйвере, 1,2 - коэффициент запаса.
В случае с FGH40N60 и UCC37322 получается:
t_dead = 1,2 * [ (112 - 24) + (70 - 25) ] = 160 нс.
Заряд затвора транзистора при пороговом напряжении 5 В - около 8 нКл. Требуемое сопротивление в затворной цепи:
R = U_driver_supply * t_dead / Q_g = 15 * 160 / 8 = 300 Ом
Однако везде ставят в затвор 5 Ом и не парятся. Где я ошибаюсь?

R2R wrote:Как правильно рассчитать RD цепочку для формирования дед-тайма?
Недавно глянул схемку SimpleTesla SSTC - там суммарное сопротивление в затворной цепи (на заряде) около 21 Ом. По моим расчетам этого мало.
Согласно AN2007-04 дед-тайм определяется как:
t_dead = 1,2 * [ (t_d_off_max - t_d_on_min) + (t_PDD_max - t_PDD_min) ],
где t_d_off_max и t_d_on_min - задержки выключения и включения транзистора, t_PDD_max и t_PDD_min - задержки распространения сигнала в драйвере, 1,2 - коэффициент запаса.
В случае с FGH40N60 и UCC37322 получается:
t_dead = 1,2 * [ (112 - 24) + (70 - 25) ] = 160 нс.
Заряд затвора транзистора при пороговом напряжении 5 В - около 8 нКл. Требуемое сопротивление в затворной цепи:
R = U_driver_supply * t_dead / Q_g = 15 * 160 / 8 = 300 Ом
Однако везде ставят в затвор 5 Ом и не парятся. Где я ошибаюсь?

Транзистору,который закрывается надо сбросить заряд Qtotal-Q thresh,а который открывается надо зарядиться до Q-total+Q thresh ,что бы начать открываться-у нас ведь он заряжен отрицательно ,гдт мля.Даже без R-gate при большом R драйвера будет дед-тайм.Я так это понимаю
