BSVi wrote:Стоит еще слегка поднапрячься и взять Rigol 1052E

Это уже не слегка, это моя месячная зарплата. Хотя выглядит красиво. Да его ещё и поискать нужно.
Вот что есть приблизительно за эту цену у нас. http://shop.alex.by/info.php?id=1773&id ... 1=67&sr=91 Но будет обидно, если я его по своей неграмотности спалю. Тот хоть не так жалко.

За диоды спасибо, есть и 1N5818 и 1N5819.

Сегодня дошли руки до намотки вторички. Столкнулся с проблемой, приблизительно на 100-ом витке с краю, попался кусок провода с повреждённой изоляцией, получилось 4-5 ерундовеньких витков, возможно даже короткозамкнутых (даже не возможно, а скорее всего). То что они будут не эффективными как-то не беспокоит, а вот не будут ли они греться? Сверху катушка конечно же будет покрываться лаком.

Если их поставить со стороны первички, то скорее-всего, будут и сильно. Если со стороны тороида то будут. но не сильно.

Придётся таки перебороть лень и перемотать, благо провод пока что не обрезал и запаса должно хватить на эту сотню витков.

Можешь сначала попробовать с этой, если не понравится, перемотаешь.

Не поленился всё таки перемотал, осталось лаком покрыть.

И пару фоток фильтра питания и ММЦ.

Ай какая красота!

Это что, гетинакс? О_о

Какая-то очень странная разводка у ММЦ.

UPD: а понял, как разведено. Оригинально.

N1X wrote:Это что, гетинакс? О_о

Да, причём хорошего качества, возможно даже импортный, достался незадорого, поэтому пока не закончился, платы делаю на нём.

BSVi wrote:Какая-то очень странная разводка у ММЦ.

UPD: а понял, как разведено. Оригинально.

Хотелось в квадрат вписать, по другому была бы узкая и длинная.

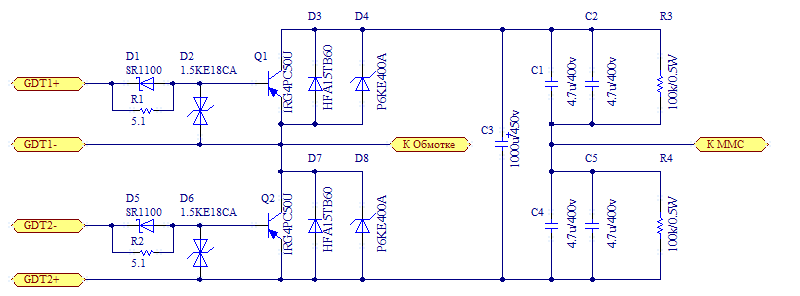

У такой силовой хоть какие шансы на жизнь есть? Из-за длинных и запутанных проводников наверное куча наводок будет? Или не стоит даже детали переводить?
Делал по схеме BSVi.

У такой силовой хоть какие шансы на жизнь есть?

Врядле, разводка очень косая. Может оно и заработает, но с ходу так не поймешь.

Раз шансы есть, значит будем пробовать.

Почти собрал силовую и примерялся с размерами на шаблоне. Даже почти ничего не накосячил. Потиху, но движемся.

А зачем питание силовухи и управлятора отдельно? Не удобно ведь.

Я думал пока будет настраиваться так будет удобнее. Потом ведь оно всё равно в общий удлинитель втыкаться будет и включатся кнопкой удлинителя всё одновременно. Да и для симметрии мне кажется так красивее.

Что за пленки в ММС? На К78-2 не похожи. Какой-то аналог?
P.S. Эмблемка классная.

В интернет магазине позиция называлась К78-2, но обозначение на них импортное 224J PH1000V.
Вполне возможно что это CBB81.

А чем пиковый ток меряется?

Пока ещё ничем. Планировал намотать трансформатор тока под это дело, но как его связать с вольтметром пока ещё не разбирался. Этим придётся заниматься после того, когда получу хоть какие-нибудь результаты в виде стримеров.

Такой вопрос, а заземление вторички и страйк ринга отдельно от остальных заземлений делать? Или все заземления в кучу сводить?

Я в кучу свожу, но если моща оочень большая, то лучше отдельно.

Да не, оочень большой ей там неоткуда взяться. Значит на один клемник пойдёт.

А эти жёлтые кондёры точно можно использовать в цепях постоянного тока? Они ж вроде как для переменки.
Кольцом из энергосберегающей лампочки можно заменить ферритовую бусину между контроллером и GDT? Я так понимаю, что провода нужно просто продеть через неё, и не делать витков.

Они ж вроде как для переменки.

Конечно, можно.
