Вопрос — Ответ

[Poznajuschij]

Что то я потерялся с трансформатором тока... Суть вопроса в видео...
http://vk.com/video170013342_456239028

[BSVi]

Вместо земляного провода подключить трансформаотр прямо к щупу.

[Poznajuschij]

Так подключал же))) Или что ты имеешь ввиду?

[BSVi]

Нужно использвоать не хвостик от земли щупа, а прямо на щуп подключаться. На этом хвостики твои милливольты и наводятся.

[iEugene0x7CA]

Так подключал же))) Или что ты имеешь ввиду?

На щупе ещё одна земля есть, практически у кончика. Вот так подключать надо.

[Poznajuschij]

Спасибо! Всё теперь показывает в любом положении одно и тоже

[Poznajuschij]

Кто как смотрит одновременно сигналы на затворах в полумосте? У меня Дифференциального пробника нет, но силовая развязана от сети через трансформатор 220\220

[Vladimir33777]

Всем доброго времени суток!
Собрал прерыватель Сергея (BSVi), который i1, на 8-й меге, в CW режиме работает стабильно, в прерывистом - периодически сваливается в CW, причем эта периодичность ничем не обусловлена (может отработать 3 минуты нормально, а может слетать с завидной постоянностью), например:
При проигрывании midi файлов постоянно вылетает в CW режим.
Также при воспроизведении midi очень сильно начинает греться верхний ключ, хотя в CW и прерывистом режимах разница в нагреве ключей есть, но она не существенная.

Собственно вопросы:
Как бороться с вылетом прерывателя в CW.
Отчего греется верхний ключ.
Как можно одновременно снимать показания с двух затворов (или затвор-FB) имея простой USB-осцилограф с одним щупом.

[iEugene0x7CA]

Как бороться с вылетом прерывателя в CW.
Отчего греется верхний ключ.
Как можно одновременно снимать показания с двух затворов (или затвор-FB) имея простой USB-осцилограф с одним щупом.

По прерывателю — AVR'ки не очень устойчивы к электромагнитному полю, скорее всего МК сбрасывается и переходит в стандартный после включения режим — т.е. CW.
Можно попробовать заэкранировать, плюс не помешает ножку Reset подтянуть к питанию через 1k резистор.
Так же, на правах рекламы: http://simpletesla.ru/ru/shop/simpleinterrutper/

По верхнему ключу — нуно смотреть гейтдрайв и обратную связь. Либо криво намотан GDT, либо катушка запускается на какой-то из гармоник;
По просмотру обеих затворов — только через диф. щуп, но стоит он пипец: http://www.aliexpress.com/item/N1008B-8 ... 0fdde74944
Было бы это просто — все сразу два бы смотрели.

[Vladimir33777]

Евген, благодарю за ответ.
А ларчик просто открывался - села батарейка в прерывателе. Вынул ее из корпуса и ткнул мультиком - 5,6 вольта (без нагрузки)... Даже удивительно как он продолжал работать...

Поэтому, Сергей звиняй что раскритиковал твой прерыватель...

...Приехал двусторонний текстолит, сейчас буду переразводить и переделывать всю силовуху. О последствиях отпишусь.

P.S. По вопросу "на правах рекламы", как посылки проходят границу? Там вроде сейчас какая то шняга творится и сколько будет стоить пересылка в Россию, подмосковье?

[ACKET]

Товарищи, тут вопрос, не вдаваясь в причины скажу просто, перед тем чтобы сделать первый транзисторый коил решил попробовать силы в полумосте. Даже не так, я взял чужую схему с флая (на котором меня стыдно признаться забанили) и решил отработать на ней технологии которые мне понадобятся. После пары переделок у меня получилсь что то внятное и я решил запустить, взорвалось сразу после включения силовой части... Все восстановил, что мог перечитал, и даже достал осцил, по результатам нормальный меандр на затворах и мощнейший звон на средней точке между ключами. Может кто видел такое подскажите откуда

[BSVi]

Может кто видел такое подскажите откуда

Скорее-всего, плохие конденсаторы в питании, длинные провода, или прострелы между транзисторами.

[wolfsangel]

Добрый день. Начал собирать мост для SSTC и призадумался.
Возможно ли с обычного моста с прерывателем, вытянуть разряды такой длины, как с DRSSTC, или это мало реально?
Конденсатор, последовательно с первичной обмоткой DRSSTC, должен быть подобран точно в резонанс, или достаточно примерно подкинуть ёмкость, чтобы компенсировать сопротивление катушки?

[iEugene0x7CA]

Конденсатор, последовательно с первичной обмоткой DRSSTC, должен быть подобран точно в резонанс, или достаточно примерно подкинуть ёмкость, чтобы компенсировать сопротивление катушки?

Там всё немного круче, но если вкратце, то резонанс первичного контура(т.е. первички + MMC) должен быть немного ниже частоты вторички. В таком случае DR'ка запустится на нижнем полюсе, рассчитать который можно вот тут, как собственно и все остальные параметры.
http://tqfp.org/calculatoria/tesla/?h1= ... roid_d1=10

[Poznajuschij]

ACKET а диоды есть в транзисторах?

[i_slayer]

Всем привет

подскажите почему такие фронты сигнала на затворах при сетевом питании и без нагрузки:


сигнал на затворе без питания и нагрузки:


Спасибо.

[wolfsangel]

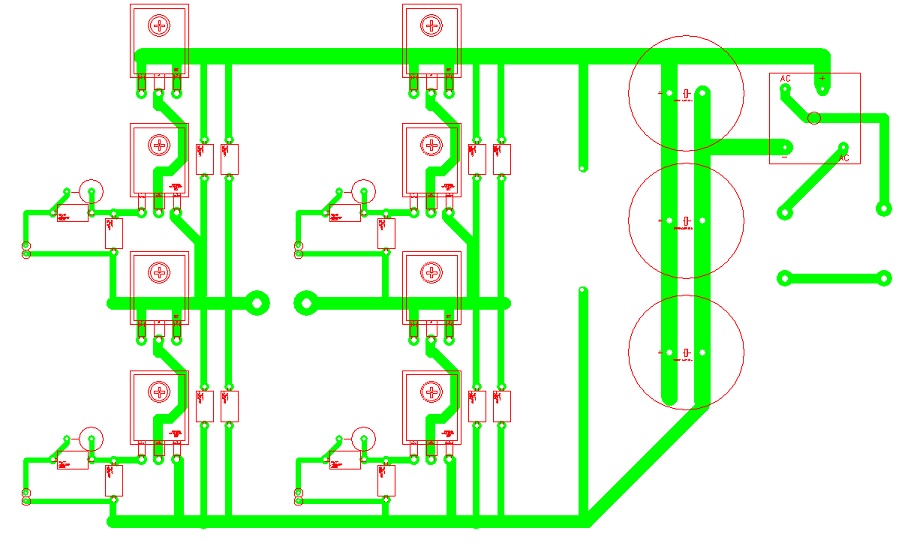

Добрый день. Чувствую сейчас полетят табуретки... Будет ли такая разводка моста плохой?

[BSVi]

Все провода нужно сделать как можно шире и будет нормально

[Nikomo]

Привет всем. Прошьётся ли МК, если у него нога reset подтянута к плюсу через 10к резистор?

[Firelander]

Какой МК-то? Но вообще прошьётся.

[Nikomo]

328 атмега, спасибо.

[wolfsangel]

Спасибо за ответ. Следующий вопрос - паяю драйвер=> тт тока со вторичной, 74нс14 (два блока), ucc37322. Думаю сперва его опробовать на своем качере, потом перекинуть на мост. В статье "качер работа над ошибками" стоит резистор, в 1 мег, для запуска колебаний, на входе ucc. Стоит ли его ставить в моем случае, и если да, то тоттже мегаом на вход 74hc14?

[Hmaker]

Ваем привет.
Обьясните пожалуйста, как работают придикторы,возможна ли их работа в SSTC? Каким образом можно собрать и настроить простейший корректор для sstc?

[iEugene0x7CA]

Ваем привет.
Обьясните пожалуйста, как работают придикторы,возможна ли их работа в SSTC? Каким образом можно собрать и настроить простейший корректор для sstc?

Вот оригинальное видео о "предиктере".

Там и зачем они, и как сделать простой. В SSTC тоже можно, если нужно.

Привет всем. Прошьётся ли МК, если у него нога reset подтянута к плюсу через 10к резистор?

В самом МК тоже есть подтяжка, резистором 40-100 кОм.
В процессе прошивки ножка RESET подтягивается к земле программатором, имеющаяся программа останавливается и МК входит в режим программирования по SPI.
Внешний, более низкоомный резистор для надёжности, на кристалле его не так просто сделать. Без внешнего МК может сбрасываться от внешних наводок, понятно чем сгенерированных в нашем случае.

[Hmaker]

Это я уже видел, только, не очень понятно как выбирать индуктивность и на видио не указан номинал резистора.
Обьясните по подробней если не сложно, как оно работает и рассчитывается?
