BIG DRSSTC от frion-seo

[frion-seo]

Всем привет! Много времени и воды утекло, но я наконец-то довел до ума свою большую теслу =)
Увы из процесса сборки остались фото лишь с телефона, то что было на фотике утеряно вместе с фотиком

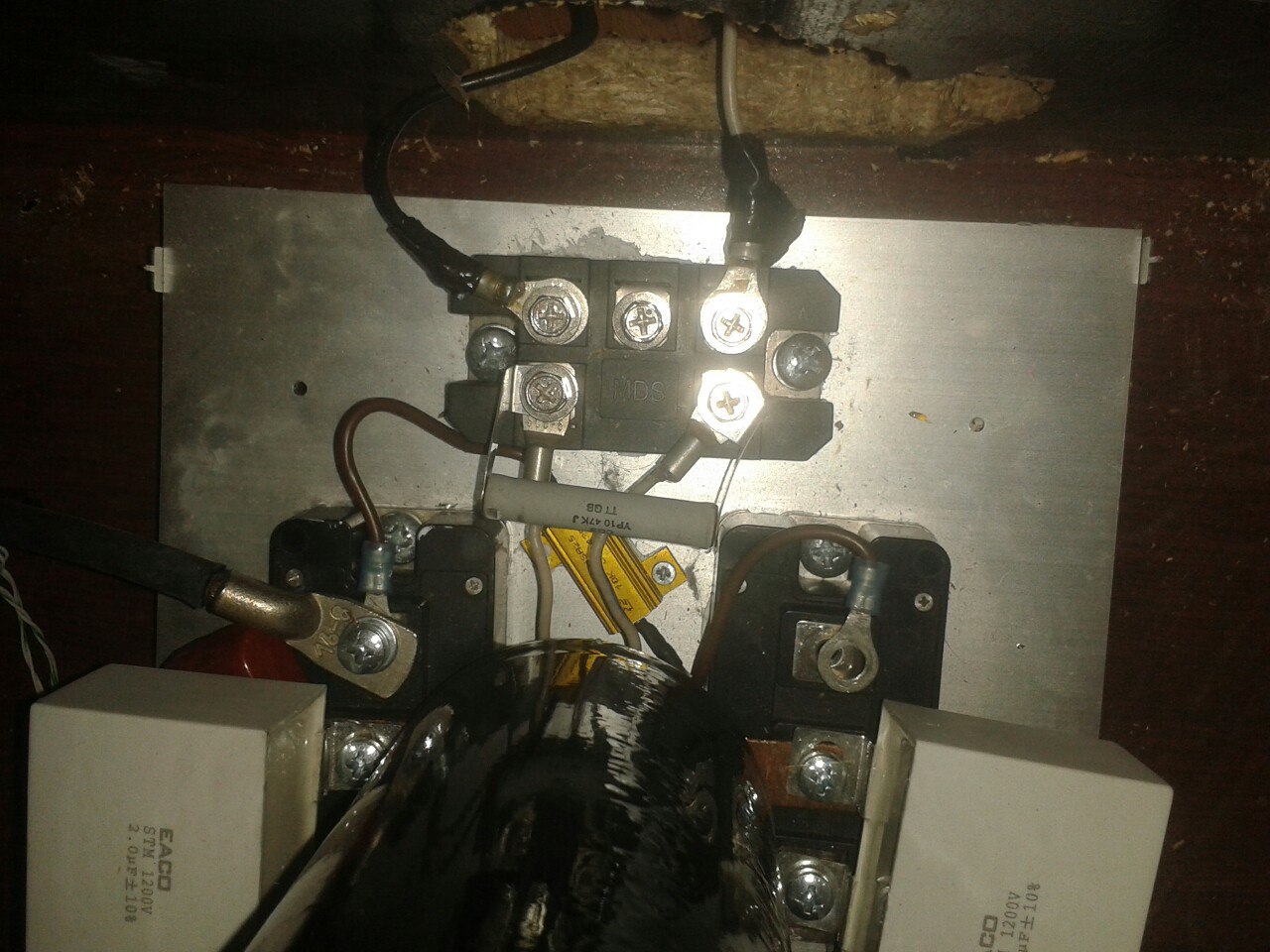

Мост на кирпичах CM300DY 12NF
В питании мост на 150А ( с запасом ахах), кап 6800 мкф
Использован стивовский драйвер
Все ферриты N87 ( гдт огромный, дабы избежать перенасыщения )
ММС 460 нФ 4 киловольта

Так же в питании стоит развязывающий самопальный транс. Под нагрузкой напруга на нем проседает до 180 вольт, что опять-же отражается на длине разряда При работе на максимальной мощи единственное что греется это развязывающий транс, остальные части теслы холодные или чуть выше комнатной температуры.

OCD настроен на 750А в контуре.
Прерыватель построен на базе ардуино, атмега328
На неспешную постройку ушел почти год

[frion-seo]

и еще фоточка и видосик с репетиции =)

[BSVi]

Дак, а сколько длинна в итоге? Не больно так ловить в руку-то?

[ArcSound]

Хороша конструкия))) Чем то даж мою напоминает ))))) ММС капы здравые)))

А частота у неё какова ?

Да, лампой так на голу руку то ловить, я пробовал, через лампу шъёт, щёлкает довольно неприятно.
+1 Респект

[frion-seo]

Дак, а сколько длинна в итоге? Не больно так ловить в руку-то?

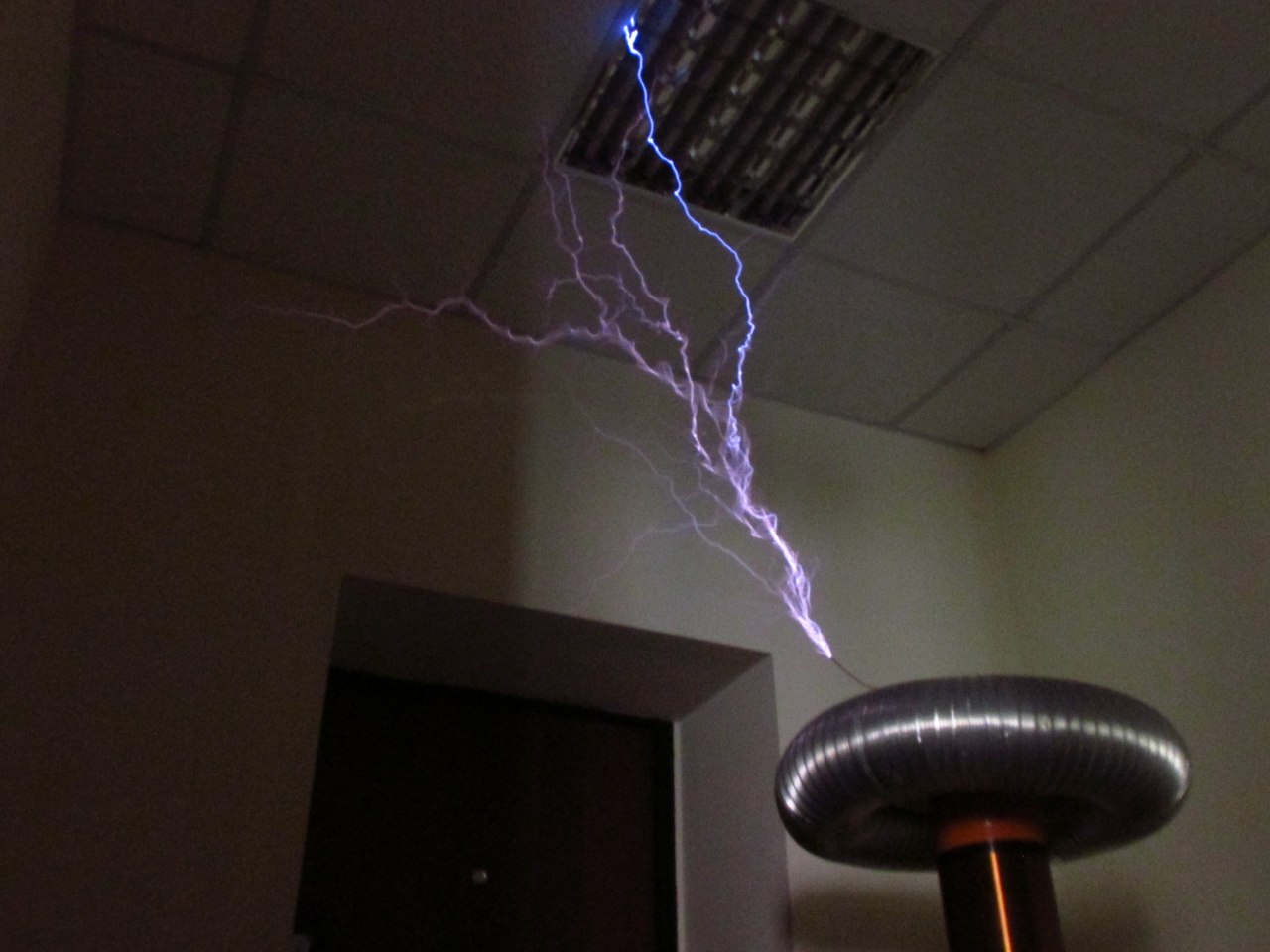

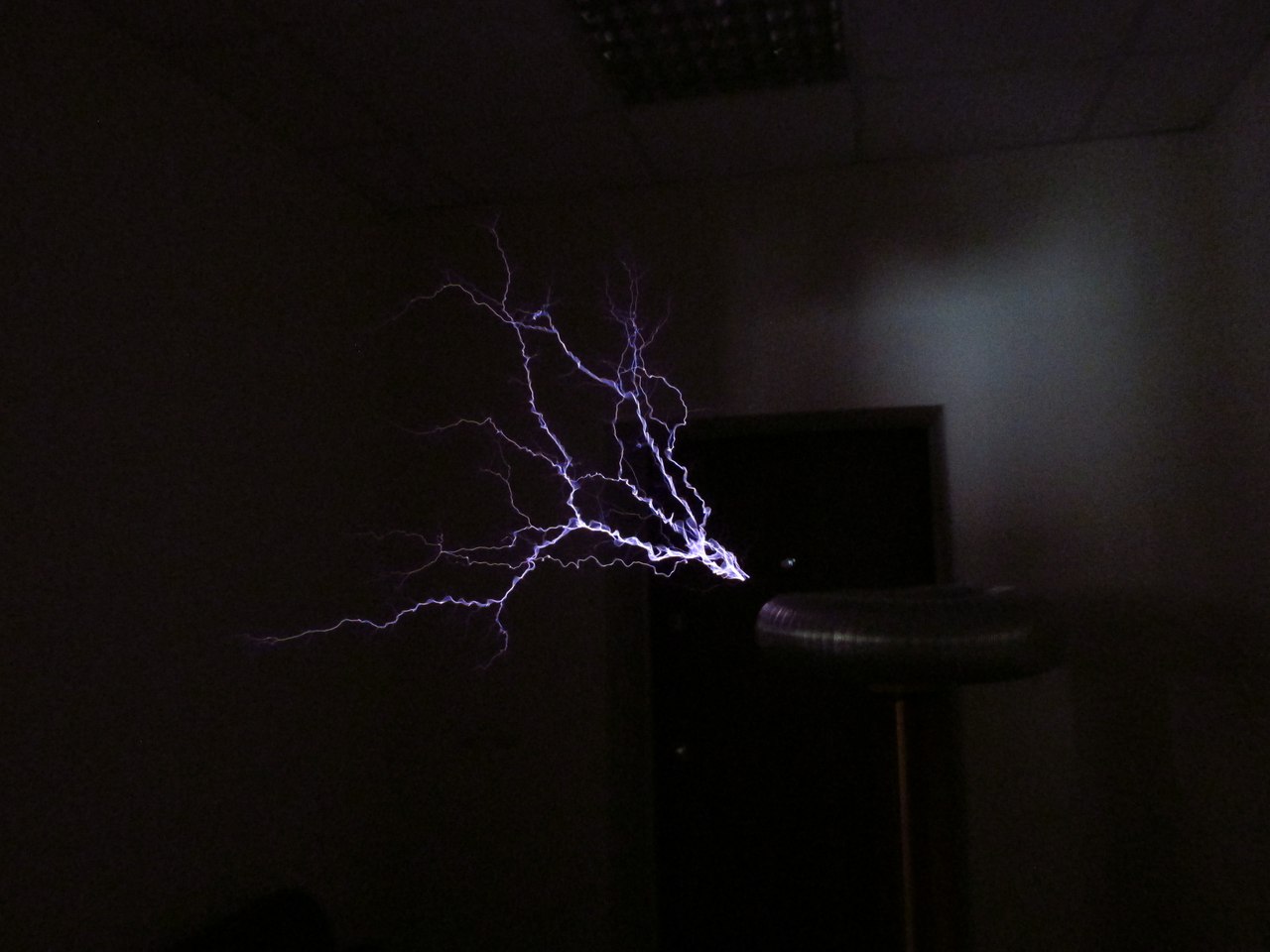

Разряд 2-2.20 метра получался при одиночных бабахах, а если прибавить частоты то 1.5-1.8 метра ( виноват развязывающий транс)

А на руке у меня надета кольчужная перчатка и она заземлена

Рез. частота 60 кГц
