DRSSTC на CM300 и SimpleDriver2

[Nurflex]

Все советы обязательно учту, сейчас период закупки "всего и вся", чтобы во время начала работ было почти все необходимое, и пусть останется коробка не использованных з/ч - ни чего страшного. Все расходы понесет проигравшая сторона. А вот если какой-ниб мелочи не хватит - будет печально, т.к. у меня в городе ни чего нужного можно не найти просто, а доставка от 10 дней из Москвы примерно выходит

[iEugene0x7CA]

Насчёт плавного старта-лучше делать зарядку кондёров до определённого напряжения,чем просто делать задержку по времени.

Я допускаю, что Nurflex пока не особо шарит в аналоговой схемотехнике, дабы запилить схемку с обратной связью или даже таймером.
Обведенное на фотографии — это готовые таймера с задержкой, вроде такого: http://mir-rele.com.ua/category/relay-time-delay-on-off

А зачем мутить ещё один таймер,если у вас и так есть этот таймер-ваши банки и зарядный резистор

Касательно топологии, мол юзать задержку или компаратор — у задержки есть плюс, что не нужно тычиться низковольткой в высоковольтку.
Если правильно организовывать систему с обратной связью — понадобится доп. питальник, дабы отвязать схемку зарядки от основной цифровухи... Дабы та не взлетела на воздух в случае чего.
Когда мы думали о зарядке и какую топологию юзать — выбрали нечто гибридное, обратная связь имелась, но не по напряжению, а по наличию переменки на входе устройства.
Вот такой zero-cross детектор неплохо работает: https://www.allaboutcircuits.com/upload ... chem10.png
Импульсы с детектора шли на ПЛИС с куском логики(можно собрать на 7400 серии), и если вилку выдергивали и вставляли — система всегда выжидала нужное количество времени перед тем как подать напряжение на банки напрямую.
В итоге — запрещенных состояний такая система не имеет, не нужны лишние питальники, и низковольтка отделена от высоковольтки оптроном.
В реализацию правда не пустили, если ради зарядки переделывать платку SSTC и прошивку ПЛИС — это как минимум месяц.

[Nurflex]

Дело движется)) Продолжают приходить компоненты + начинается моделирование.
По приходу пускателя у меня закралась мысль - где-то я переборщил))) Написано у многих, что теслы на см300 потребляют до 8 КВт без проблем, ну я и взял пускатель на 40А, по факту где-то закралась ошибка, но это стало ясно только когда я его забрал.

[BSVi]

Хороший пускатель. Он большой в основном потому, что на рейку. Ну и это такой случай, когда больше - не меньше.

[Nurflex]

Кто знает, что за фильтр и для чего он у TeslaFX?

[BSVi]

Похоже просто на сетевой фильтр, чтобы помехи от силовухи не лезли в сеть.

[Nurflex]

Снова удивляюсь размерам деталюх. Розетка и вилка на 32А на фотографиях сайтов практически не отличается от 63А, но по факту.....
В общем, все на фото

[Nurflex]

Подскажите, а вот такие конденсаторы в ММС пойдут? А вот ссылка

Потому как не нравятся мне тоненькие ножки кондеров, сделанных из вот этого


Т.е. паяешь эти тоненькие ножки между собой, а потом БАЦ! припаиваешь их на медный провод квадратов на 60...

[Rabby]

а чего не один ттипа такого?по деньгам выходит что с маленьких паять,что один большой на 3кв АС.ну или парочку в послед.А таких,как у вас на картинке больше 1200 VDC не видел,они на фильтр питания для модулей хорошо идут-недавно прикупил на 30 и 80 мкф

[ArcSound]

Однозначно лучше DAWNCAP, те что на картинке выше. Их разновидностей много, выбирай, как говорится на вкус и цвет) И стоимость не дорогая, у китайцев.
У меня стоят два последовательно 3кВ х 0.4мкФ 80А. Току они тянут ого го! У меня при долговременной работе Теслы нагревались провода идущие к первичке, 25мм2, даже как то клема распаялась. А вот кондёрам этим похрену, стали только тёплыми.
Бери их лучше.
Если собирать из мелких, то стоит задумываться не только над ёмкостью и напругой, но и о сечении их ножек.
Лучше DAWNCAP)

[Nurflex]

Проект коробки из алюминия и поликарбоната

в конце недели начну пилить

Притащил контактор на 38А (держит 50А), т.к. на 40А (держит 60А) сильно большой

Наконец-то выровнял поверхность радиатора (он мне достался не шлифованный, прогиб в середине был 1 мм) на... токарном станке))

Теперь можно начинать собирать силовую

[Nurflex]

Пришли вентиляторы и немного латунного крепежа.
Вентиляторы 120*120 12В 4А каждый - удивительная вещь! Дуют сильнее обычного напольного бытового, если направить поток на стол, то он будет летать! При такой моще можно и 1 вместо 2 использовать

[iEugene0x7CA]

Ух, чувствую бахнет эта штука фейрверком при первом включении.

P.S. Касательно корпуса — я бы не юзал поликарбонат, он разлагается под ультрафиолетом и имеет свойство покрываться миллионом трещинок при физ. воздействии.
Алюминий в составе корпуса не должен представлять собой закороченный контур, иначе по нему наведенные первичкой токи будут бегать. В идеале вообще по возможности избегать проводящих материалов.

[Nurflex]

Ух, чувствую бахнет эта штука фейрверком при первом включении.

Ну ни чего, буду на видео снимать, как это произойдет)))

Кстати, такой корпус появился из-за вот этого

[Nurflex]

Собрал каркас корпуса.

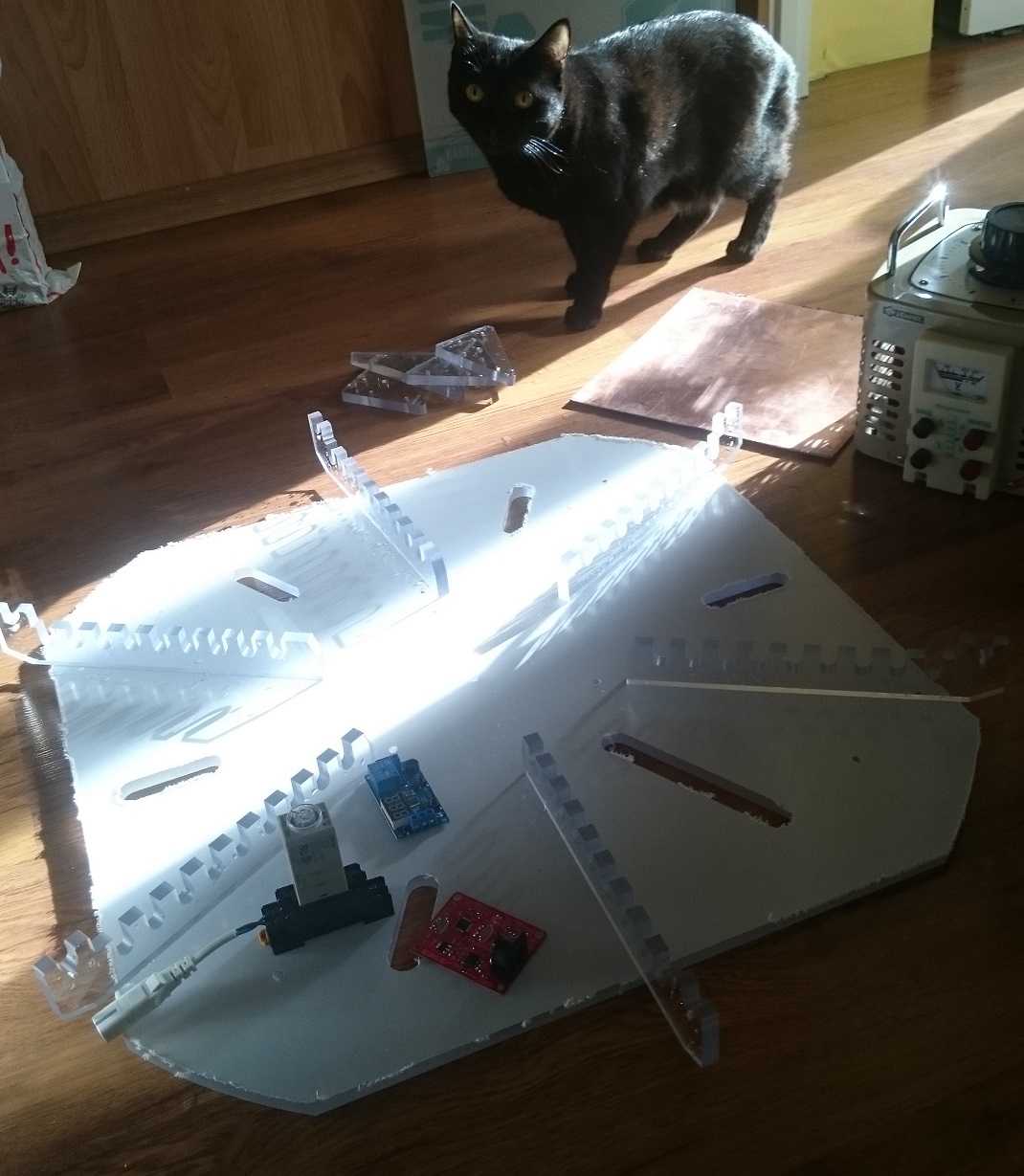

Вырезал гребенки для спирали.
Начали приходить таймеры разных вариантов + хитрая плата пришла (чуть ранее была выложена фотография пульта с этой платой из Сингапура).
А еще несколько кусков меди 3мм, пару кв. метров алюминия 3мм нашел в закромах, всякие латры и другая лабуда.
Т.ч. сделан еще один маленький шажок к цели

[Hmaker]

Здравствуйте, а марку вентиляторов можно?

[Nurflex]

TFC1212DE-PWM

[Nurflex]

Тормознулся не надолго, но сегодня было немного времени, закрепил гребенки на основании и размотал медь, правда пока криво, но это просто, чтобы длину спирали прикинуть

[savol]

красиво!

[Nurflex]

Всем привет))

Работы приостановлены буквально на 30-40 дней по согласованию со всеми заинтересованными в споре сторонами из-за болезни сменщика.
Но кое-что по мелочи делается, об этом позже.
Из интересного - лазер, который без проблем режет 14 мм железо, с трудом справляется с нарезкой 3 мм меди! Видео тоже будет позже.

Но для развлечения себя по вечерам, иногда делаю пыщь-пыщь на 2/3 мощности (кстати, разряд очень "мягко" бъет в руку, не то что ST3), за что спасибо Алексею Муратову))

[iEugene0x7CA]

лазер, который без проблем режет 14 мм железо, с трудом справляется с нарезкой 3 мм меди! Видео тоже будет позже

Это из-за большой теплопроводности меди, от нагрева точки фактически весь лист греется.
Да, не знаю как с медью, но у алюминия с лазерами еще жестче — он отражает ИК и эффективность резки лазером практически никакая.
Подобные металлы рекомендуется фрезеровать. На днях статейку выкладывал, где упоминалась фрезеровка деталек под SSTC: http://tqfp.org/simple-tesla/simpletesl ... ort-2.html

P.S. А что за QCW'ха?

[Nurflex]

P.S. А что за QCW'ха?

Это вот эта катушечка, сейчас она у меня
http://tqfp.org/forum/viewtopic.php?f=44&t=1018

Сегодня неожиданно пришел конденсатор 0,38 мкФ, 80КГц, 8000VAC, Iном80А, Iмакс1000А, который встанет вместо батареи ММС согласно советам kaizerpowerelectronics в его калькуляторе и статьях

На фото для сравнения Xperia Z, и медные шины для обвязки модулей и электролитов

[Nurflex]

Подскажите, пожалуйста, вот что...
1) Нужен зарядный резистор подобрать на емкости последовательно 2 шт 6800мкФ 400В
Какой лучше - 100 Вт 200 Ом или 100 Вт 1 кОм. Время заряда 1 сек.
И вообще, как правильно?
2) Какой разрядный резистор поставить?

[R2R]

Про заряд RC цепочки http://easyelectronics.ru/kondensator-i ... ochka.html.

t (U = 0,95 * Umax) = 3 * R * C;
R = t / (3 * C) = 1 / (3 * 0,0034) = 98 Ом

С резистором 200 Ом будет заряжаться за 2 с.

[Nurflex]

Ага, спасибо. Понятно.
Но теперь калькулятор planetcalc.ru/1980/ выдает аж 250 Ватт мощности резистора...
Хотя в даташите к резисторам AH-100 написано про 5-кратный запас мощности при времени работы такой перегрузки 5 сек
