SimpleTesla SSTC dev. report #2

SimpleTesla
Ух, с момента прошлой публикации случилась целая куча всего. :)
Вкратце – похоже мы залатали оставшиеся баги и более-менее подвели конструкцию к финальному виду.


Здесь можно почитать report #1, историю разработки с начала – в темке на форумчике.
Ну, а в этой статейке посмотрим, что было сделано сейчас и что осталось. Поехали!

1. Прототип №3:
Мы добавили отвязочные капы для первички и более мощный диодный мост, но для этого пришлось расширить платку вместе с корпусом.
В свою очередь это позволило расширить силовые дорожки в силовой части и добавить несколько отладочных фич.
Полный список изменений присутствует ниже. Свежую схемку можно посмотреть тут.

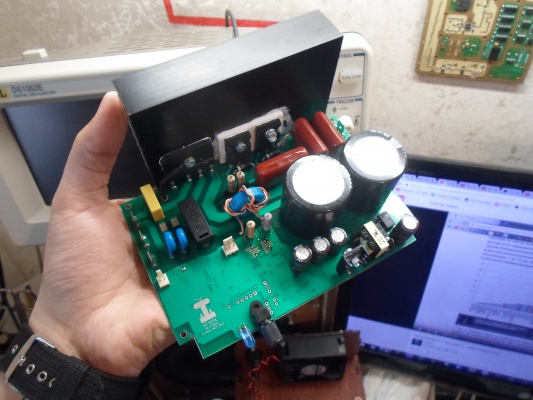

Вид сверху:

Список изменений:
1. Отвязочные конденсаторы для первички;
2. Утолщены дороги в силовой части;
3. 25А диодный мост;
4. Отладочные светодиоды и опции;
5. IGBT сдвинуты для юзания керамопрокладок,
6. LM317 заменен на LD05;
7. Bleeding резисторы заменены на SMD 2512;
8. Новый размер: 150x100 мм.
9. Удалены уголки, дабы не одевать платку на шпильки;
10. 1.5KE510A заменены на 1.5KE440CA, об этом расскажу позже.


2. Тест на взрывоустойчивость:
На данный момент есть длиннющая техническая нарезка, слепленная в процессе финальных тестов.
Но, Сергей её как-то смонтировал и даже сказал что-то в начале – думаю стоит выложить.

В будущем нужно снять короткую юзер-ориентированную демонстрацию, так же включающую тесты вроде падения со стола. :)

3. Фикс оптоприемника:
Ух, с оптикой целая история. :)
Вкратце — на наших девайсах давно присутствует программная поддержка и футпринт под IF-D95T, но он никогда не устанавливался и не перечислялся как официальная фича. Причиной тому были непонятные глюки, надежно пофиксить которые получилось только сейчас:

На видео предполагалось показать глюки в режиме MIDI по оптике, но как говорится – понеслась. Снял и правильную работу, и как экранировать, а в процессе склеивания еще и наредактировал мини-тутор. :D

5. Новые фичи Feedback Analyser'а:
Кто не следил за форумчиком — надежность нашей SSTC обеспечивает хитрая система на ПЛИС, фактически представляющая собой измеритель периода и умеющая синхронно переключаться на генерируемые 330 кГц в случае каких-либо проблем с обратной связью.
Так как у EPM240 еще целая куча свободных ног и LE, а на увеличенной платке появилось место – добавили пару фич:
1. Отладочные опции и светодиоды.
Это дело должно здорово помочь при отладке – по индикации будет сразу видно, доходит ли такт 24 МГц от STM'ки, есть ли сигнал прерывания, прошита ли ПЛИС, срабатывает ли защита, есть ли обратная связь и т.д.
Опции в свою очередь позволят отключить фичу защиты от короткого замыкания и включить/выключить замещение обратной связи генерацией 330 кГц – удобная штука, если нужно потестить платку с отключенной катушкой.


2. Детектирование отсутствия торчика.
Хотя изначально катуха переживала работу без тора, просто прогревалась и уходила в защиту – решили таки добавить фичу, при которой SS'ка игнорирует прерывание если стартовая частота выше нормальной.
Кстати, про торчикозащиту есть видео:


6. Прошивка версии 1.20:
Ух, здесь наверное на отдельную статейку и еще несколько видео-туторов в придачу. :D
На данный момент полифоническая v1.20 доступна для бета-тестирования на форумчике.



Если не найдется особо жестких багов – перед релизом SSTC она будет выложена на Play Market, как стабильная.

Miscellaneous:

Менее глобальные, но интересные моментики.

Фрезерованные детальки:
Фрезеровать 2D оказалось не сложнее лазерной резки – изготовителям отправляется такой-же .cdr файл. Фрезерный станок в свою очередь проходит не по линии, а снаружи нее, так сказать «отсекая все лишнее» – на выходе получается то же, что было на рисунке. Однако, есть пара нюансов — минимальный размер фрезы почти у всех контор – 3 мм, поставить меньше отказываются из-за значительно большей ломкости.

Материал нужно закупать и физически тащить конторе, сами они закупкой не занимаются.
Тут я кстати узнал, почему – закупать листы нужно только на месте, ибо прислать могут хранившийся в земле лист производства СССР 60-х годов. Мне попался именно такой – пришлось долго шлифовать орбитальным сендером.
Алюминии тоже оказалось, бывают очень разные – мне попался какой-то авиационный вариант, очень жесткий.
Обходится фрезеровка дороже лазерной резки(мне казалось будет наоборот), фрезернуть 16 кружков и скоб обошлось в $23 за работу и $10 за материалы.

Токопроводящая термопаста:
Заюзал другую пасту на пробу. Работало нормально, но что-то ключи быстро грелись. Потом система начала перегреваться чуть ли не за 10 секунд, простреливая температурой под 120 градусов, а из корпуса шел запах горелого. О_0
Достал платку, запускаю так… А там из транзисторов аж искры летят! Вырубил, сижу в шоке. О_О
Открутил радиатор – оказалось новая паста вполне себе проводящая и по ней 310В шуруют с IGBT на радиатор через болты.
Что интересно – ключи остались живы, но сильно обуглились – пришлось запаять новые.

В общем, юзайте старую-добрую КПТ-8. ^^

Фиксы корпуса:
Казалось бы, корпус красив и готов, но закрывая таковой ST SSTC внезапно переставала работать.
Если приподнять крышку – снова начинала работать. Уже испугались, мол это поле от первички на что-то влияет – нужно поднимать корпус и т.д. Однако, реальная причина оказалась весьма комичной. :)

Повернули скобу набок, плюс добавили лазерную гравировку на диски крепления вторки – теперь стоечка лежит идеально:



Что же осталось:
1. Покраска корпуса и передняя панель:
Мы хотим покрасить конструкцию в темный цвет, но в таком случае возникает проблема – надписей лазерной гравировкой, в т.ч. логотипа на передней панели больше не видно. В общем, нужно поэкспериментировать, как хитро гравировать и аккуратно красить переднюю панель, или возможно сделать накладную табличку.
2. Заказать профессиональные платки:
На платках Антощенка готовое собирать нельзя. :D
Нужно нарисовать шелкографию, кое-что поправить и заказать на супер-заводике.
3. Собственно, сделать продукт:
Даже если конструкция готова – самое её существование во вселенной много не значит.
Продукт нужно представить – это пара статеек и видео, разместить в магазинчике – т.е. поделать фоточек и составить описание.
В идеале составить подробную инструкцию, чего к примеру для ST3 мы не сделали, а она бы не помешала.
Ну, и высчитать цену, что тоже – нетривиальная задача.

Предзаказ:
Весьма скоро ST SSTC появится у нас в магазинчике.
Если вы наблюдали за разработкой и желаете сделать предзаказ – напишите на eugene.negrobov@gmail.com.
Я добавлю ваш e-mail в список, по нему будем ориентироваться, сколько девайсов пилить в первой партии. :)
