Давно не ходил по выставкам, и это дело нужно возобновлять. :)
На прошлой неделе проходила «Зброя та Безпека», в этой статейке будут фотографии и описание к ним.



КП «Арсенал»

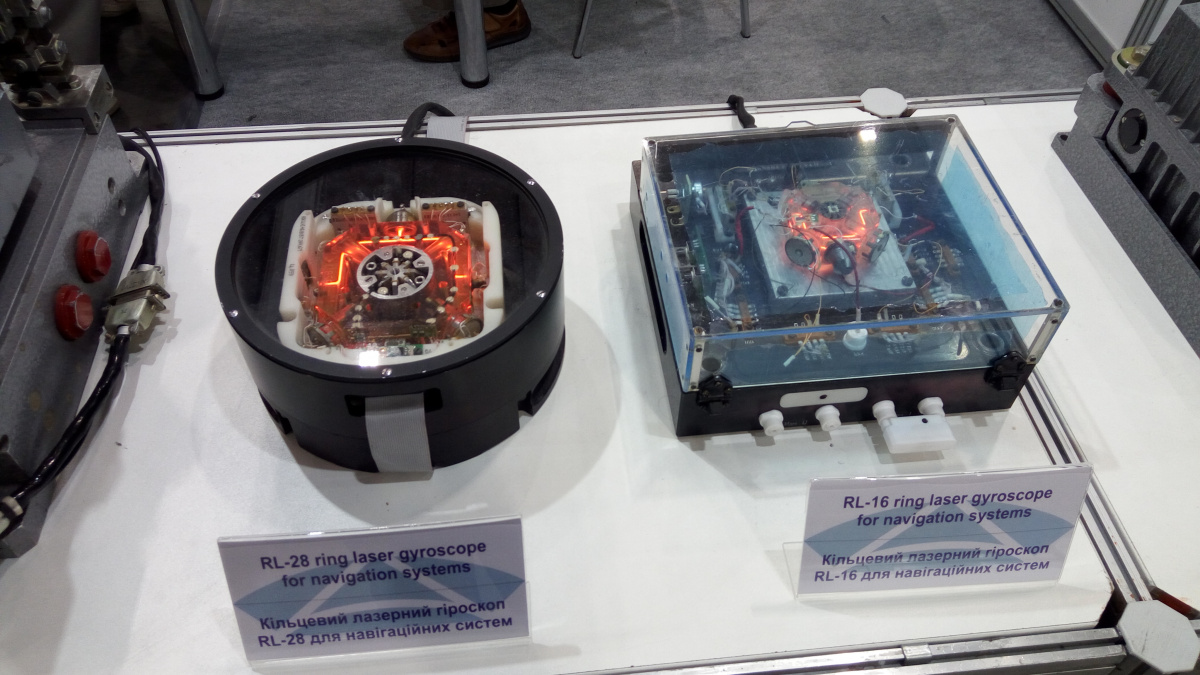

Вот это самые крутые штуки, которые увидел на выставке – лазерные гироскопы. :)
Используются для инерциальной навигации, как правило в межконтинентальных баллистических и ракетах-носителях.


Приближенно:

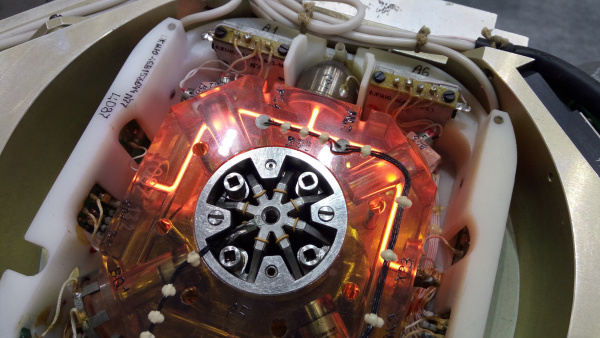

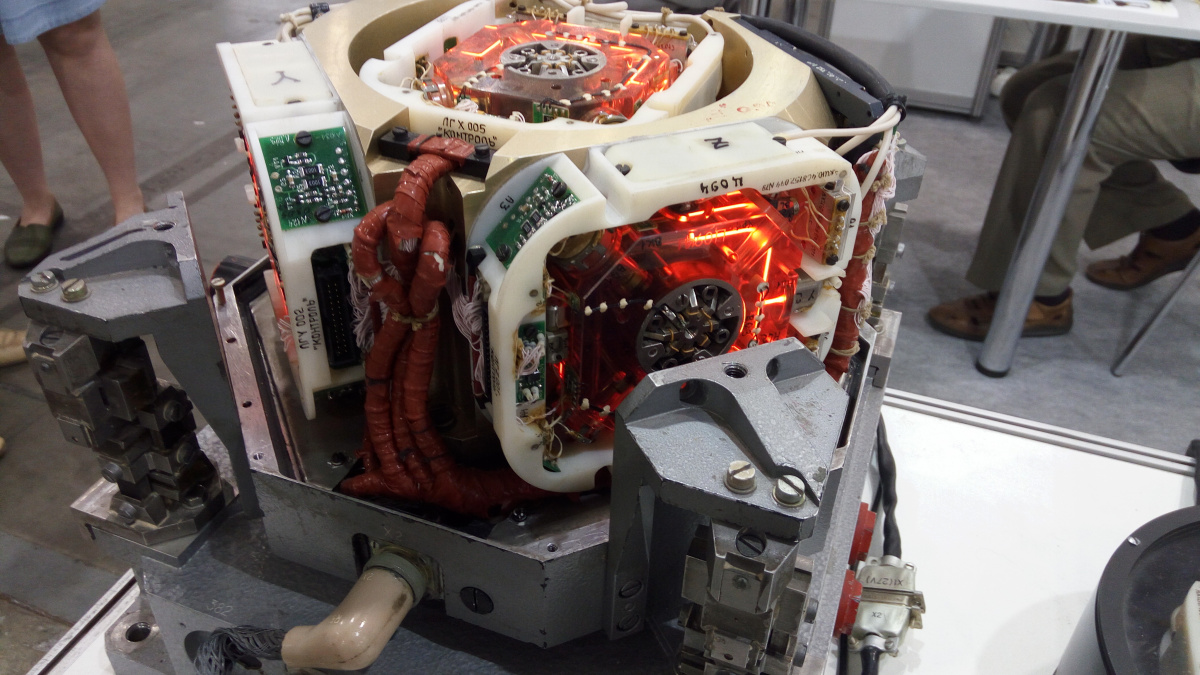

Ещё гироскопы:

Плюс инерциального подхода в том, что он полностью автономен… Тогда как наземные и/или спутниковые системы вроде GPS/ГЛОНАСС контролируются государствами, и в случае крупной войны наверняка будут перекодированы.
В случае локальных войн системы так же могут быть отключены конкретно для региона, дабы террористы или неподдерживаемые комбатанты не использовали гражданскую навигацию в целях войны.

Спутники так же можно сбить, если у страны-противника достаточно развита ракетно-космическая промышленность…
Или даже похитить с орбиты – когда-то целые орбитальные станции можно было спустить на Землю используя Шаттл. :)

При этом, блок инерциальной навигации требует лишь однократной установки координат, после чего тот будет отслеживать своё перемещение по 6-ти координатам, используя свои акселерометр(ускорение) и гироскоп(повороты).

Инерциальная навигация тоже не совершенна, т.к. со временем она всё же накапливает ошибку – но лазерные гироскопы имеют просто колоссальную точность, особенно относительно MEMS-гироскопов, и для боевых целей её более чем хватает.
В том числе на точную доставку ядерной баеголовки куда-то на другой конец планеты. :)

Да, конечно нельзя не заметить специфику производимых сегодня устройств.
Электронные платы содержат в основном импортированные коммерческие компоненты «for home and office use» – у них низкая т.н. «спецстойкость», т.е. сопротивление гамма, рентгеновскому, и нейтронному излучению.
МБР с таким гироскопом можно будет сбить ещё на подлёте к территории «потенциального противника», взорвав встречно ядерную ракету.

Во время холодной войны США имели в арсенале такие системы: en.wikipedia.org/wiki/Nike_Zeus

Тогда как СССР создавала ИМС с высокой спецстойкостью. :)

Кстати, устроены такие гироскопы колоссально хитро и сложно: Princeton: laser gyroscopes
Старомодный гелий-неоновый лазер там используется тоже, специально. :)
Но и как плюс, спецстойкость у смеси газов бесконечная, тогда как лазерные диоды чересчур нежные даже на земле, и без условий ядерной войны.

ГККБ «Луч»

По причине актуальности продукции – производитель «Луч» занимает хорошее место на счету оборонпромышленности, и имел замечательную экспозицию в этом году. :)



Самой ходовой продукцией похоже являются ПТРК, системы для противотанковой борьбы.

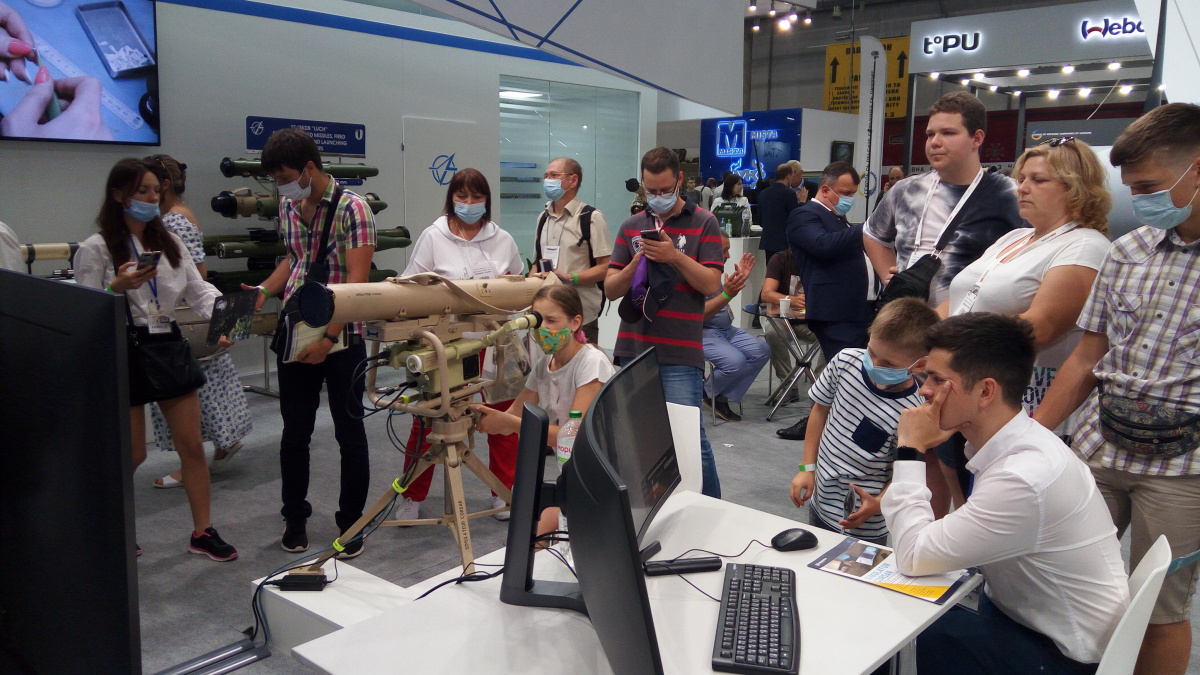

На выставке был симулятор, но так и не удалось к немо подобраться – был постоянно оккупирован детишками. :)

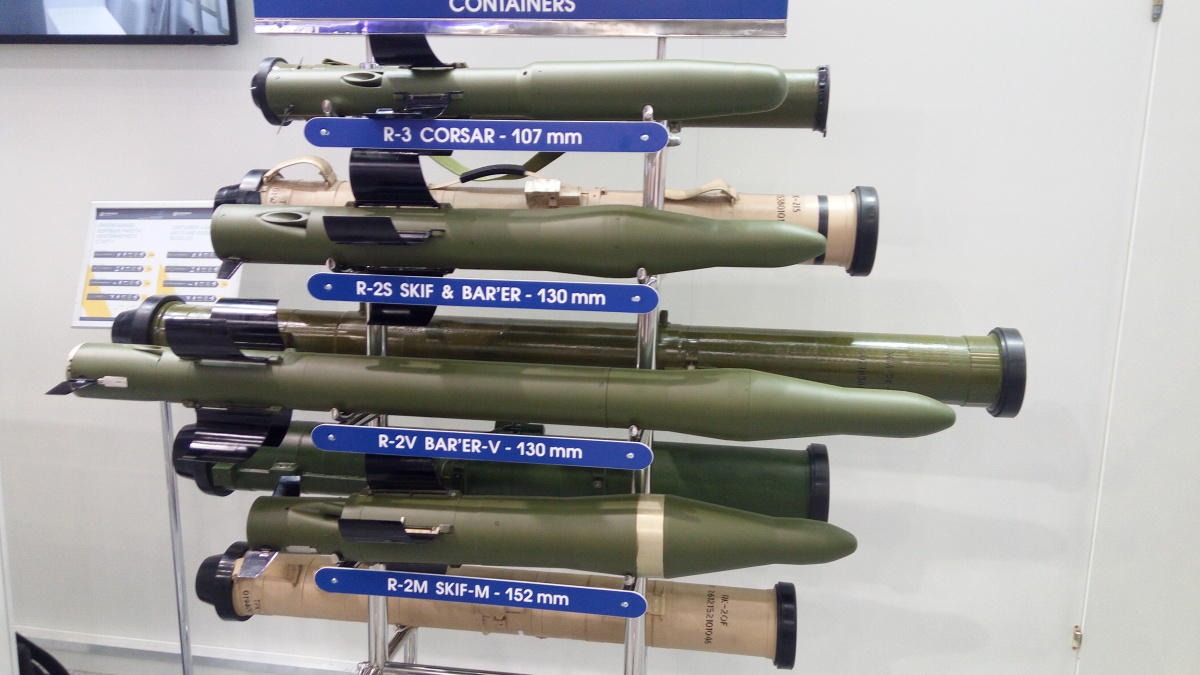

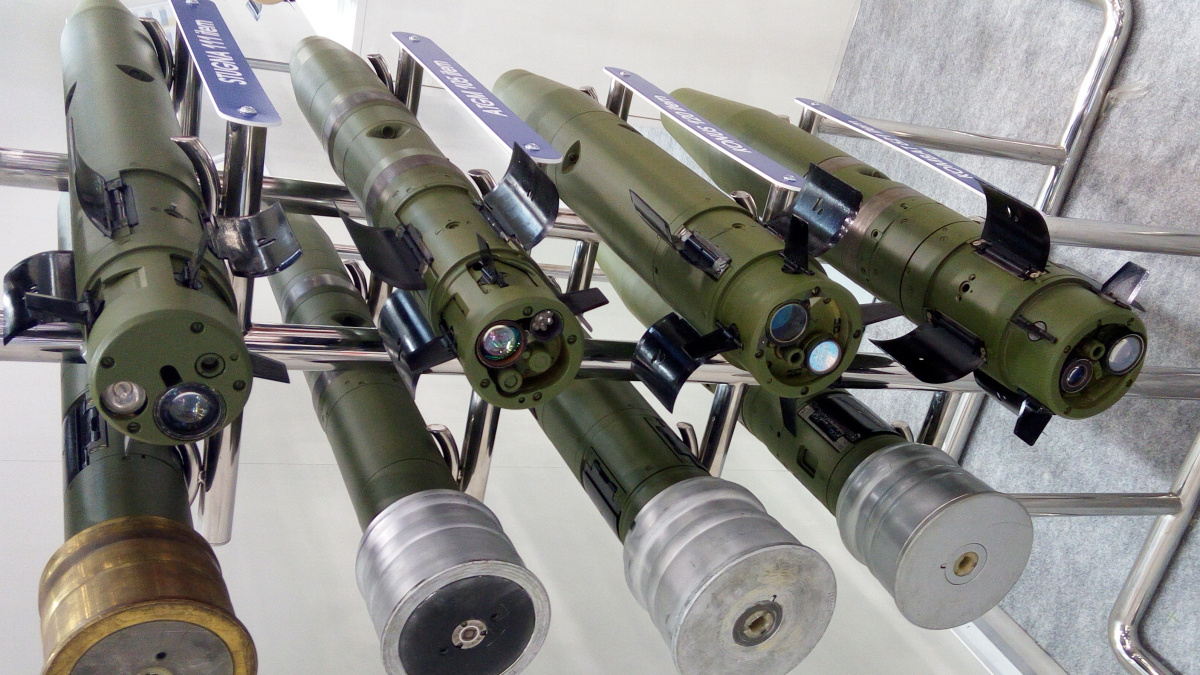

ПТУР от различных моделей:



Оптические приёмники вместо сопла.



Большинство людей думает, что лазерное наведение в ракетах – это когда цель подсвечивается точкой лазера, которую ракета видит телекамерой в носу и автоматически летит на эту точку… В реальности всё совсем не так. :)

В задней части снаряда размещается обычный фотоприёмник, а пусковая установка работает как голографический лазерный проектор – отрисовывает точечную сетку вокруг ракеты. В каждой точке на сетке закодированы координаты, насколько и в какую сторону ракета отклонилась от цели – эти данные принимает микроконтроллер на борту снаряда и тот уже делает поправку, стараясь удерживаться в центре сетки наведения.

Не сложно, а главное преимущества – нет никаких средств, чтобы оборвать связь между снарядом, и пультом управления.
Так же, благодаря избыточной мощности лазера – по расстоянию работает система почти что до горизонта. :)

Но есть и минусы, погодные условия резко обрезают рабочую дальность наведения, а так же лазерная проекция заблаговременно уведомляет танк о ракетной атаке.

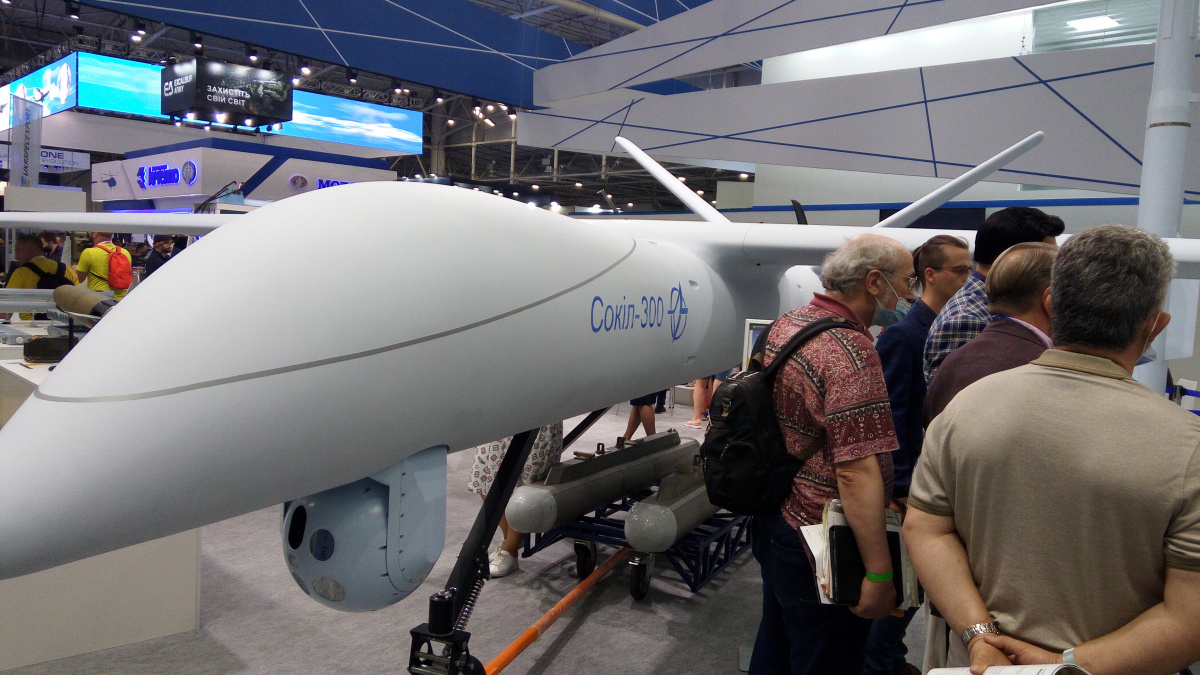

Разработчики наверняка были вдохновлены американской БПЛА "MQ-9 Reaper". :)
Но если сравнить их, то можно найти небольшие отличия. Штуковина на данный момент правда ещё в разработке.

Было большое количество ракет и пусковых установок, больше чем можно было перефотографировать:





Ещё попал на выступление руководителя КБ «Луч». :)



LLC Radionix

Производитель СВЧ техники: радиолокационное оборудование, в т.ч. и бортовые РЛС.

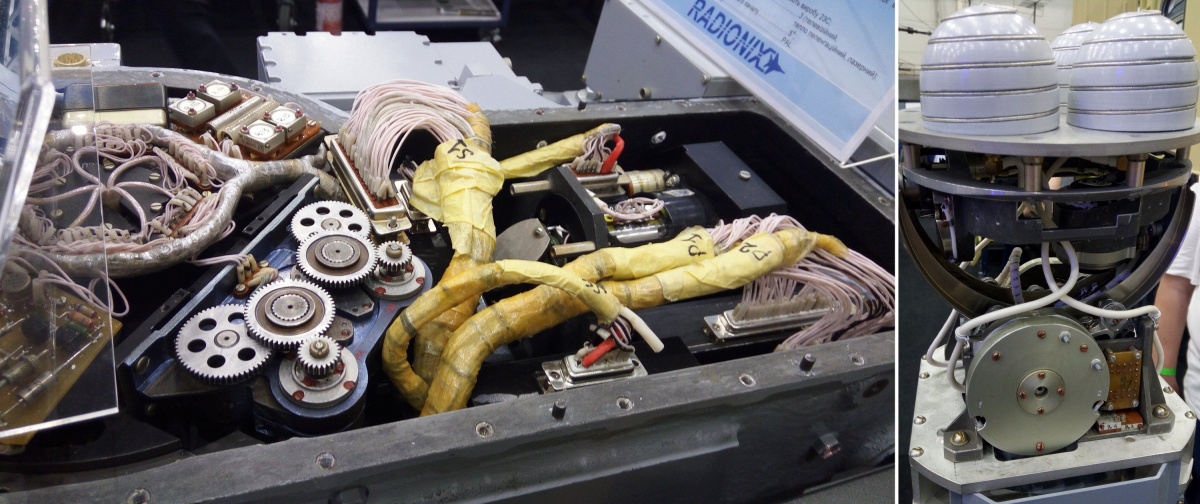

На экспозиции были интереснейшие устройства, но практически все страдают от 30-летней стагнации отечественной микроэлектроники – все новые разработки на основе коммерческих пластмассовых микросхем.

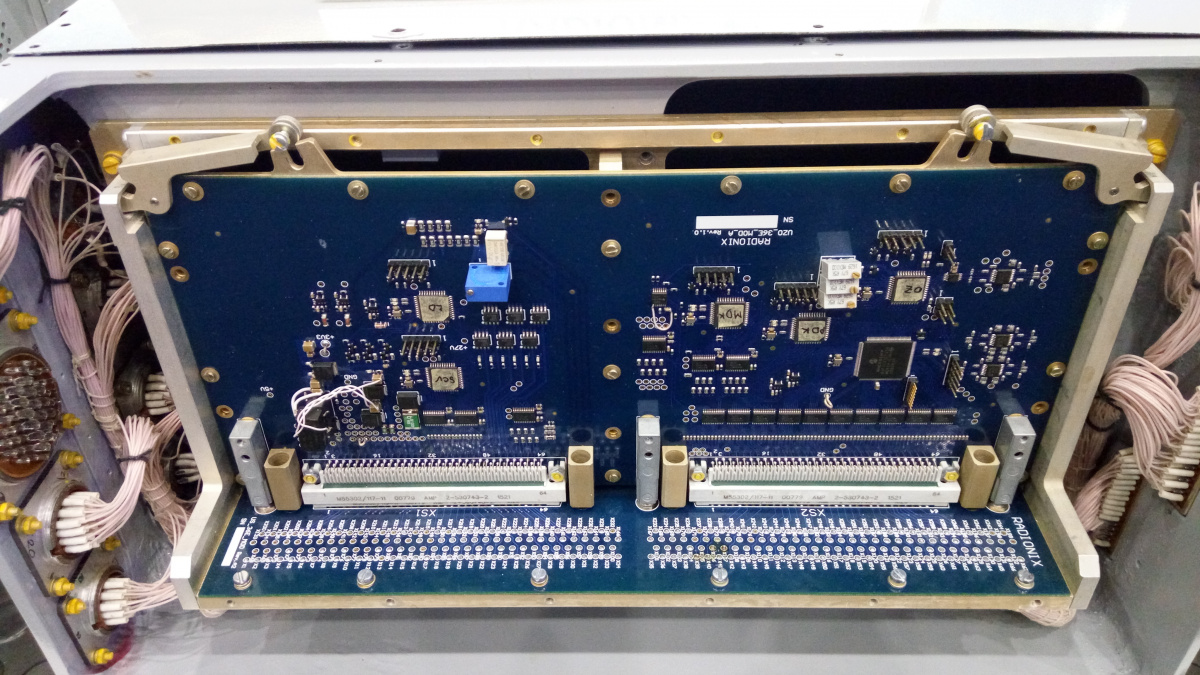

Здесь что-то совсем свежее, на борту плиска MAX 10.



Справа микроконтроллер PIC, разработка где-то 10-летней давности.

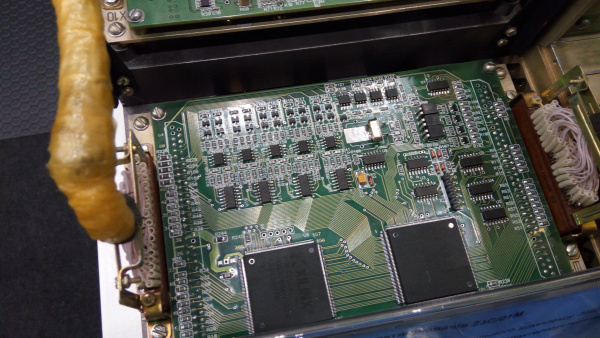

Судя по старым хилькам и оттенку платы – это разработка где-то начала 00-х годов:


Интересно поглазеть было на винтажные разработки, ещё времён СССР – у меня к ним некоторая страсть. :)

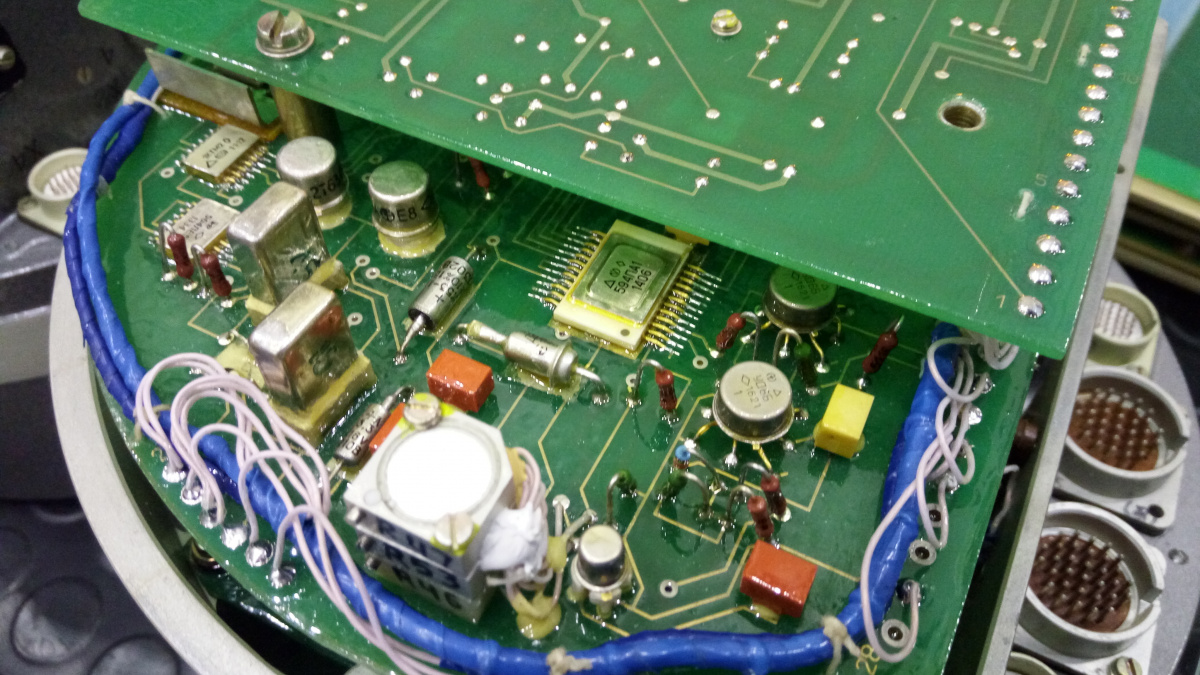

Гибридный винтаж, собран из запасов советских военных компонентов, но уже на современной плате:



Что-то очень историческое:


Ещё там был вредный дед в вышиванке, который всех прогонял – якобы народ проводки отрывает, микросхемы убивает статикой, и т.д.
Попытка облагоразумить деда, что выставочный образец всё равно порвут, и его надо будет перебирать – не сработала. :)

Продукция «Экотест»
Известная компания в кругу радиофобов и радиофилов. :)

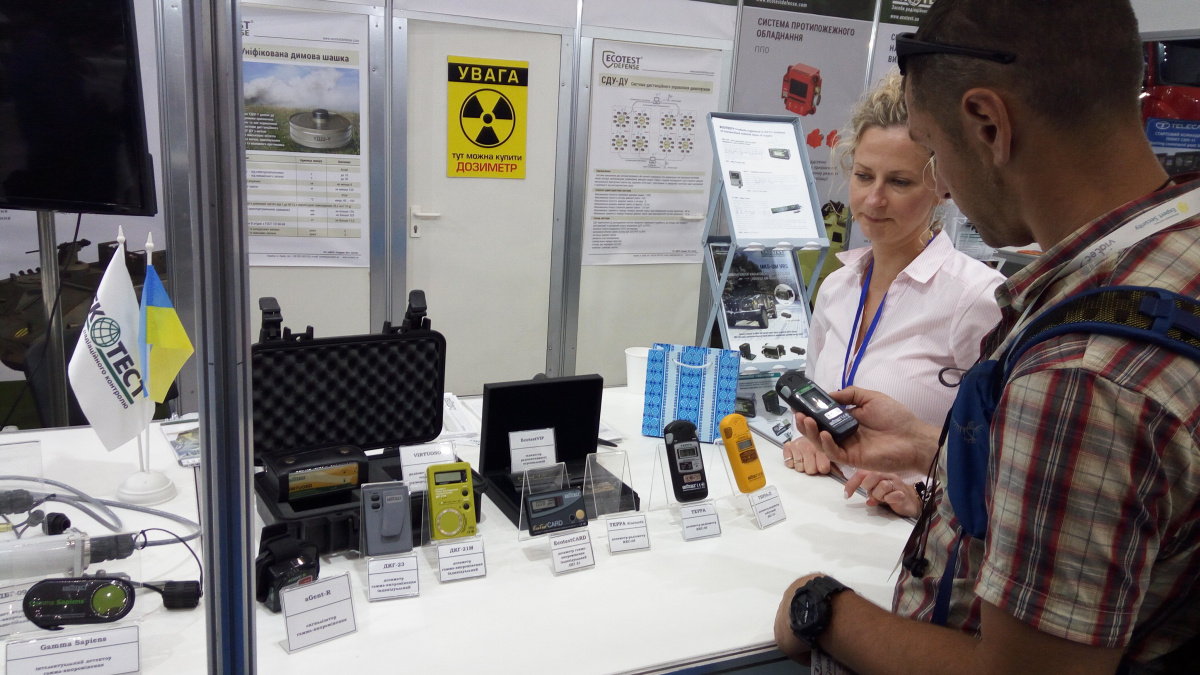

Наиболее известна по серии бытовых дозиметров-радиометров «Терра», но имеет и другие линейки:

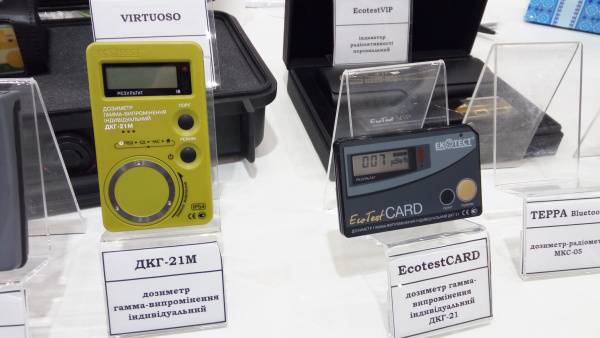

Приборы вблизи:

А вот такие часы, «для атомных электростанций» – мне как-то уже повстречались, подвешены на входе в киевском «Музее Чернобыля»:



Личная история:
Присутствовал на мероприятии, когда товарищи пытались поднять показание фона на табло, аккуратно приподнеся на расстоянии компас Адрианова к датчику.

Кто не в теме, советские армейские компасы раньше светились в оптическом диапазоне, т.к. к зелёному люминофору на стрелках примешан радий-226. Такой светомассе не требуется подзарядка, и она светится день и ночь сама по себе.
Однако годы берут своё, и примерно за 20 лет люминофор полностью выгорает, остаётся компас уже «без подсветки»…
Но вот у Ra-226 полураспад длится 1600 лет, и радиация в компасе остаётся – получается предмет, ничем не примечательный с виду, но от которого радуются радиометры. :)
Старыми компасами Адрианова до сих пор завалены склады, и его в любой день можно найти на барахолке за 100 грн – отличный способ проверять дозиметры. Типичный фон гамма+бета от компаса – 360 мкР/ч за стеклом, вне стекла – 1.6мР/ч.
Разбирать такой компас крайне не рекомендуется если светомасса осыпалась, или на это есть даже намёк – радиоактивные частицы в организме вредны для здоровья.

В общем, возвращаясь к часам – удержание Адрианова за пол метра от датчика не дало ровно никакого превышения, даже на 0.01 мкЗв. Этот компас спустя минуты приближали и приближали, а на табло результат не менялся, обычный киевский фон.
Возникла теория, что часы находятся в демо-режиме, или работают от какой-то мелкой внутренней трубки.
Даже ткнув компасом вплотную к свисающему датчику ничего не менялось.
Но уже уходя… На часах внезапно взвыла сирена, и вся компания радиофилов тут же побежала на выход перед тем как кто-то из персонала отреагировал. Не добавляло радости и то, что напротив музея Чернобыля было какое-то крупное здание МВД. :)
Вспоминая то время – конечно кажется глупым так играться, можно было легко попасть в вечерний выпуск новостей: "толпа студентов пронесла в музей Чернобыля ядерные материалы", или что-то такое. :)

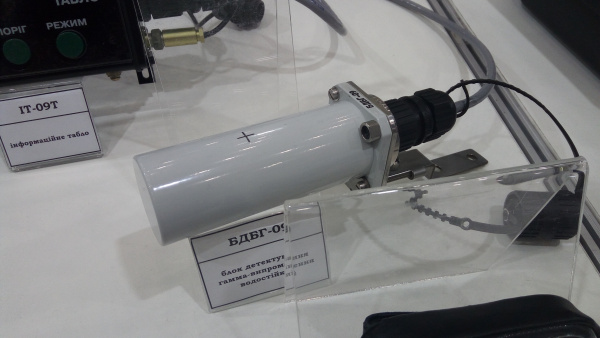

Тот самый датчик, внутри 4 штуки трубок СБМ-20:


В общем, алгоритм подсчёта у этих часов какой-то дико корявый – похоже они считают фон не по периоду между импульсами, т.е. быстрый алгоритм как на носимых радиометрах… А по-честному, МК считает за 3-5 минут количество импульсов, и уже после с результатом что-то делает. Выливается это в дико долгое обновление результата на табло, и даже тревога тоже срабатывает с крупным запаздыванием. Не играйтесь с этими часами. :)

Думал что «Экотест» ещё делают приборы по типу Radiation Pager как у американских спецслужб, но похоже это не так – на вопрос «покажите мне сцинтилляционные детекторы, чтобы с собой носить» показаны были девайсы размером с автомобильный аккумулятор.

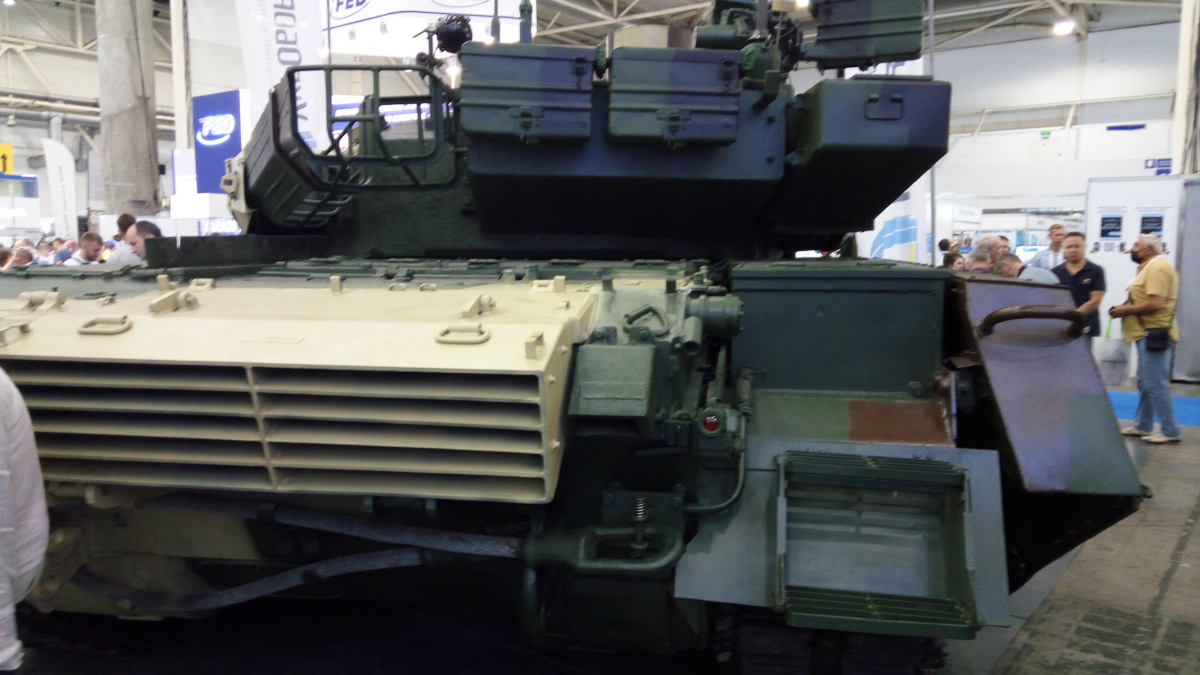

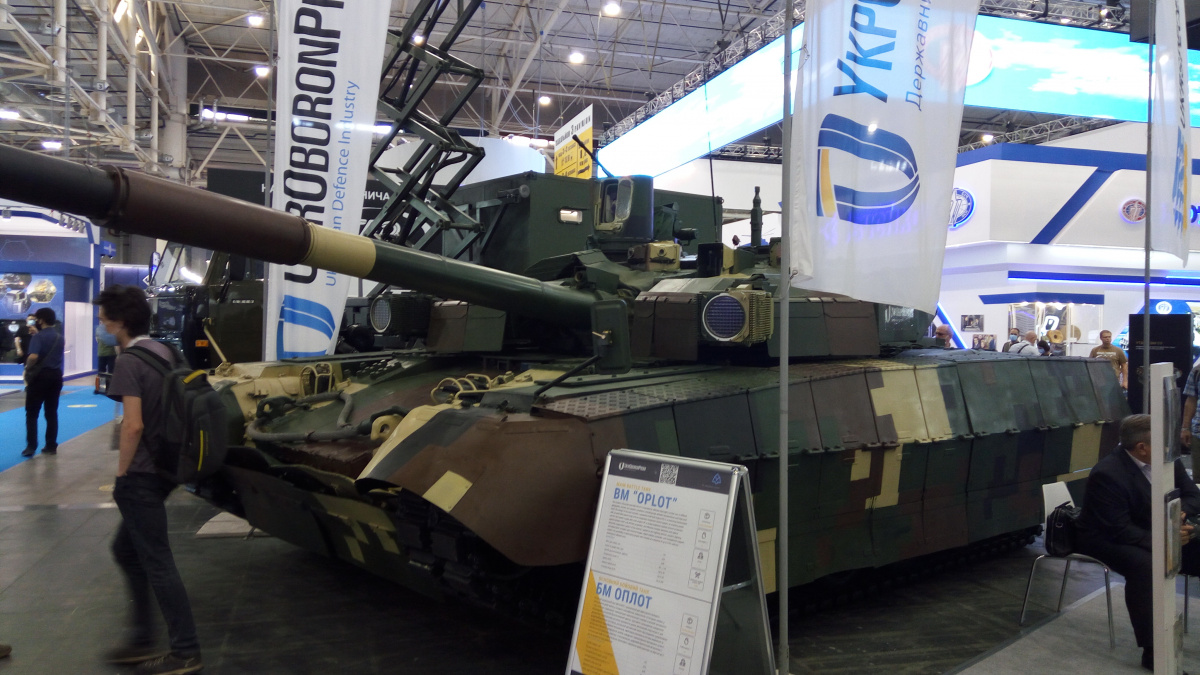

Т-84У «Оплот»

Основной боевой танк, название которого слышали все патриоты. :)



Штука весьма спорная, т.к. это ещё советская разработка 80-х годов(Т-80УД), Т-84У танк стал в 1999-м году после усовершенствований, но даже с тех времён его выпустили всего 10 штук, а внутри по прежнему стрелочные показометры.

Последние Strong Europe Tank Challenge показали, что у конструкции не доведена электроника и случаются сбои.
Судя по тряске, похоже летит схема компенсации обратной связи, отвечающей за точное наведение ствола.



Ну, в любом случае было интересно постоять рядом со штуковиной, которую столько раз видел на фотографиях и инфографиках.

Мотор Сич

Производитель двигателей для авиации, и не только.
Уникальная компания, которых единицы по всему миру.





КБ Южное

Картонный спутник массо-габаритный макет. :)



Конечно, я огромный фанат космоса, но ситуация с таковым в Украине серьёзно удручает – экспозиция была похожа на компанию, которая производит игрушки… А ведь я в детстве хотел стать космонавтом. :)



Радом так же была экспозиция, уже Южмаша – но тоже не много.
Движок, похоже от третей ступени, т.к. чересчур маленький, и ещё был бак от SS-18 «Сатана». :)





Так они выглядят в реальной ракете:


Разное

Здесь будут разные фото с выставки, не относимые к какой-то конкретной категории:

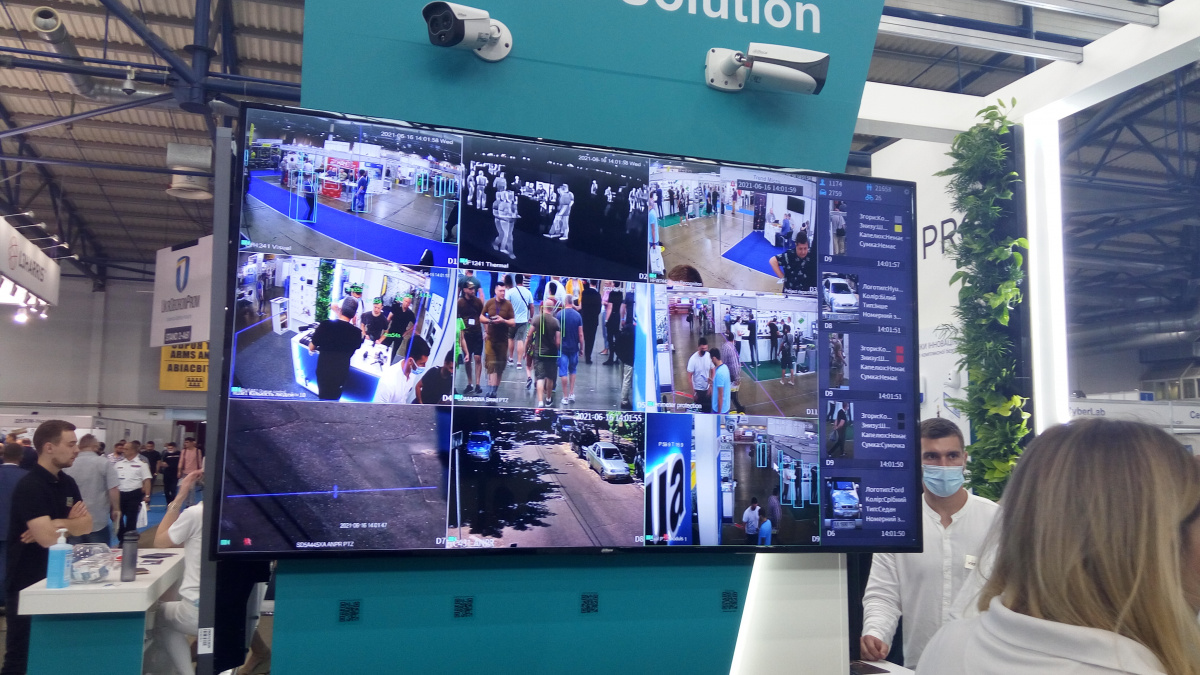

1. Системы слежения с искусственным интеллектом:



Нечто подобное впервые увидел в 2019-м году на подобной выставке:


Честно, до жути такое не люблю – начинается всё с камер, а заканчивается концлагерями как у китайцев. :)

2. Машинки на радио-управлении:

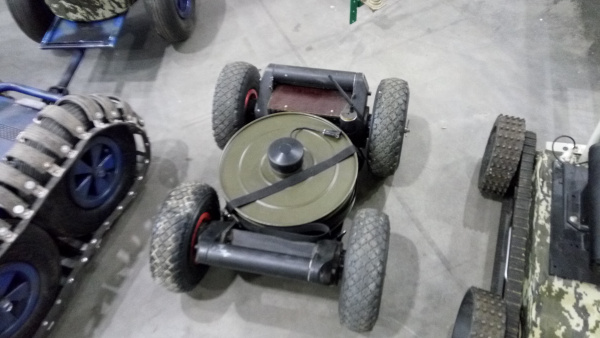

Машинка-камикадзе:


3. Пульт управления БПЛА:



4. Коротковолновая РЛС.
Хотя это разработка на основе П-18, РЛС разработки 60-х годов…
Сегодня УКВ радиолокация вполне актуальна, особенно с учётом появления stealth-технологий.
Не знаю как на практике, но считается что такая система сумеет увидеть летательный аппарат в радиопоглощающей обшивке.
Так же, внутри укрытия находятся современные компьютеры, и твердотельная электроника – это уже современный девайс, не имеющий много общего со старой ламповой установкой.



5. Захваченный в бою с инопланетянами НЛО
На фотографию не попало как называется аппарат, но выглядит интересно. :)

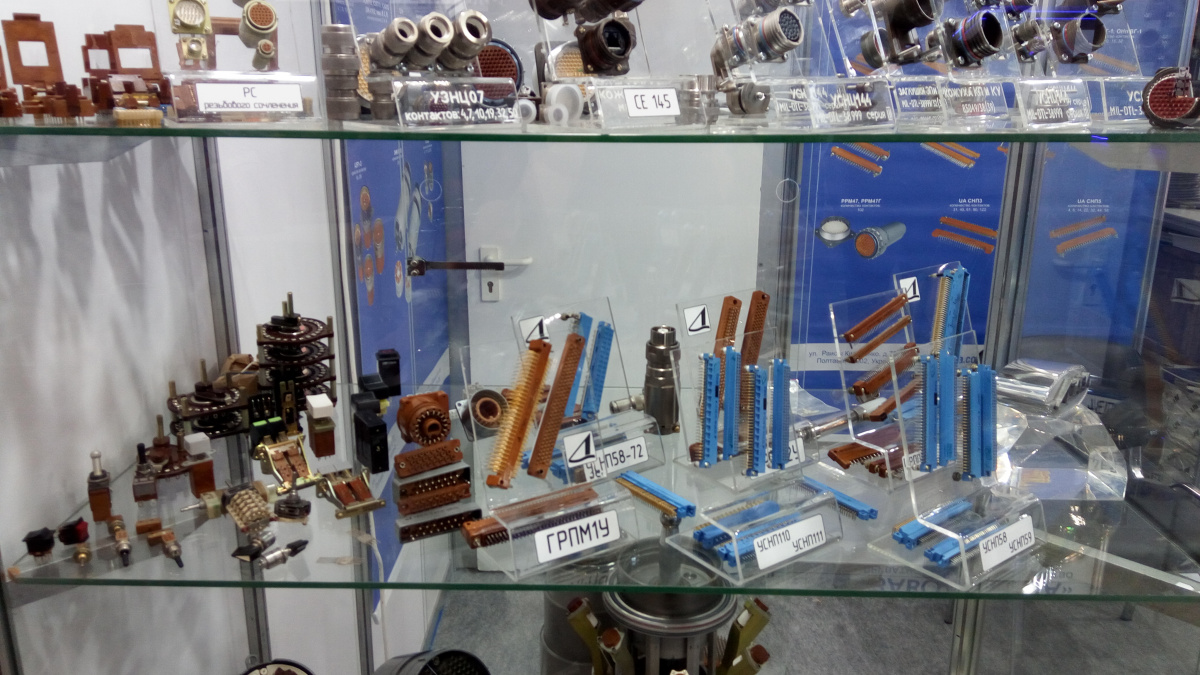

6. Советские разъёмчики.
Те, что синие – у меня один такой стоит в клоне ZX Spectrum, 1992-го года. :)



7. Корпорация Таско
Советские запасы ракет и снарядов потихоньку заканчиваются, несколько лет назад было большой победой то что снова наладили производство артснарядов и выстрелов к РПГ.



В т.ч. есть современные, термобарические и осколочные.



8. Ракета воздух-воздух



9. Lockheed Martin
Привезли пластмассовую модель F-16. :)



Заключение


Фотографий на самом деле ещё штук 100 – выставка была огромной и занимала 3 павильона… Но думаю самое интересное показал.
Не жалею, что сходил на выставочку – обязательно буду на такой-же, уже в 2022-м году. :)

5 комментариев

avatar
Судя по старым хилькам и оттенку платы – это разработка где-то начала 00-х годов
Ну, справедливости ради оттенок платы это не показатель. 4 слоя без полигонов на внешних слоях и сегодня будет такой оттенок иметь…
avatar
Да, многослойка с внутренними полигонами схоже выглядит – тёмненькая. :)

Но тут, как-то целый комплекс деталей.
Болотно-зелёная маска, и отдающие желтизной полигоны/дорожки – такое много раз видел именно на компьютерных запчастях 90-х, возможно начала 00-х годов.
Современная зелёная маска больше изумрудного оттенка, и хорошо медь прокрашивает – желтизны точно не было бы.
Старая номенклатура тоже в глаза бросатеся – старые ПЛИС ещё конца 90-х, в толстых высоких TQFP… И остальные детальки – исключительно SOIC.
Конечно, это всё спекуляции, но таки многое указывает что девайс как минимум 10-летней давности, и как максимум 20-летней. :)

P.S.

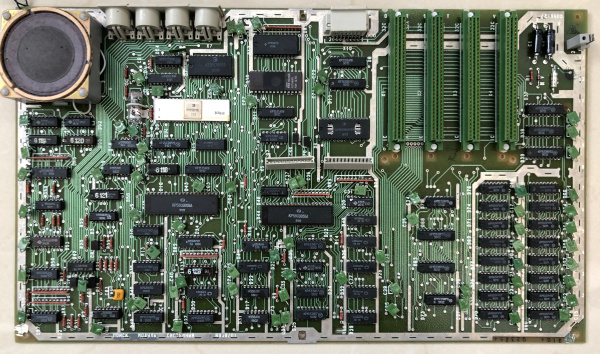

А вообще, сегодня по прежнему можно найти старые производственные линии.
Сам когда-то прототипы заказывал, на линии где когда-то делали платы для советских компьютеров.



Древняя темка, интересно как сегодня поживает Антощенко – последний раз в 2017-м их юзал. :)
tqfp.org/forum/viewtopic.php?p=1750#p1750
avatar
Про тему, красиво на луче изоляцию обдирают — я бы побоялся такими монстрами орудовать ;-) youtu.be/VCFTXAU9Ovs?t=527
avatar
Вспомнилась документалка 60-х, где NASA учила паять ракеты. :)
Там для обдирания была спец. приспособа, проводившая горячей нихромовой нитью вокруг изоляции, после чего та легко снималась: youtu.be/t5tJ64QvKnk?t=941 (тайм-код)

Однако, с практической точки зрения – я честно в сомнениях.
Кусачками можно ободрать и плохо, сильно перекусив жилы… А можно и нормально, особенно обдиралка с разным диаметром отверстий способствует. Просто нужно следить, чтобы не повредились жилы.

Ну а космическая зачищалка… Если сильно поплавить изолцию, и она растечётся по жилам – то это наверное даже хуже чем если отвалится 2-3 жилки из 50 при неаккуратной зачистке. Так что сильно ли она лучше, ещё спорно.

По производству, по моему там целый ангар с конвейерами из тётенек должны ракеты паять.
Собрать её дёшево, просто бери да делай – а там и на продажу, и для армии. На пост-советском пространстве это главная идея – что делать понятно, но оно не делается. :)
Комната с несколькими запайщиками это конечно несерьёзно для крупного, и тем более оборонного предприятия, ещё и во время войны.
avatar
