Отладочная плата для Xilinx Spartan3

[Sembar]

Доброго времени суток, уважаемые коллеги.
В целях несения "света", как неоднократно упоминал Серёга, решил поделиться.

В ходе работы над основным проектом (прототипируем мы) столкнулись мы вот каким конфузом.
Основной наш претендент для разработки наличествует на вот такой нимецкой плате:

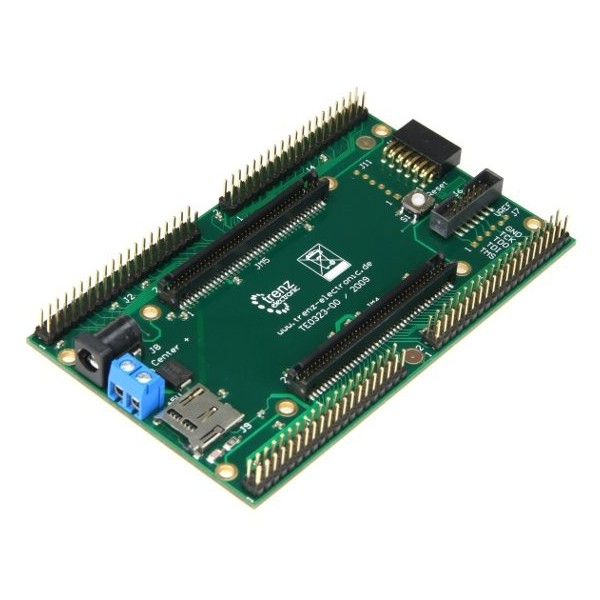

Встрамлять оную в отладочную плату была возможность также от немцев:

Многие наши нужды касательно UI решали вот такие американские модульки : http://www.digilentinc.com/Products/Cat ... ,401&Cat=9
Но вот захарились мы дружить 4шт 40-пиновых коннектора с 12-пиновыми модулями.

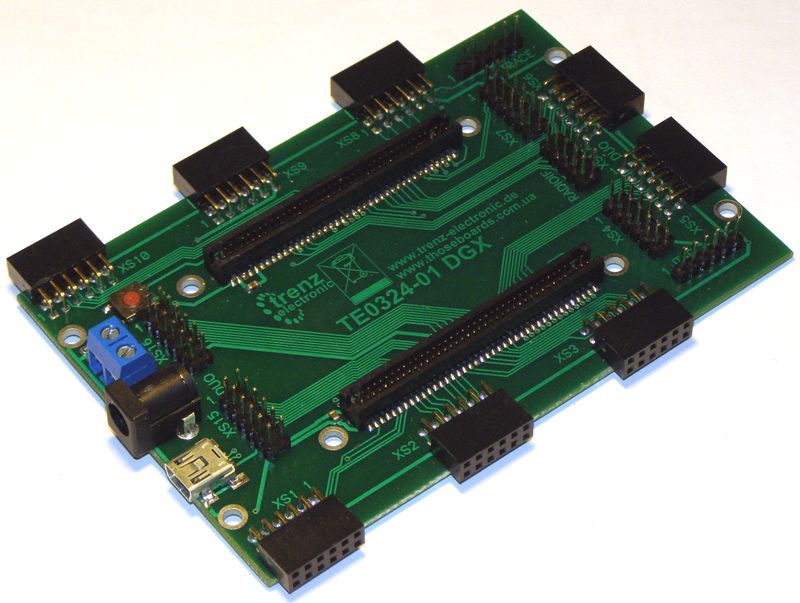

Результатом явилась плата собственного изготовления(логотип трензов на плате по той причине, что и им такое решение стало интересно):

Было принято решение JTAG интерфейс оформить вот в таком виде(закончился лимит на вложения, поэтому, прошу прощения, в таком виде):

Как показала практика, всё получилось весьма практичным.



Спонтанно также на скорую руку был изготовлен светодиодный модуль и проектик на VHDL,
проверяющие целостность линий связи после запайки платы:
[youtube]https://www.youtube.com/watch?v=tvcth_0UN7w&feature=context&context=G2df5755AUAAAAAAAAAA[/youtube]

Очень бы хотелось выслушать мнение соотечественников.
Будет ли подобное решение востребованно у нас на родине?

[BSVi]

Думаю, что врядле. Это уже "про" уровень, а контор которые серьезно занимаются плисинами у нас раз, два и обчелся. Для новичков - это большой перебор. Раз тренз заинтересовался, то туда ему и дорога. А почему в новый проект вы выбрали спартан 3, а не 6 ?

Кроме того, разводка явно не хайспидная, соответственно, подключить можно разве что уарт Никакие мега-супер быстрые штуки туда и не прикрутишь.

[Sembar]

Под модуль TE0630 c 6-м Спартаном

подобная плата уже в окончательной стадии разработки.
Там уже диф.парами сигналы раскиданы.

Этот же проект стартовал просто достаточно давно и не предполагал вершин быстродействия.
Основной задачей была наработка навыков организации UI.
Да и модули Digilent не могут похвастаться высокими скоростями.

[Sembar]

Сделал новую плату под:

Пиносовместима полностью (почти полностью) с упомянутой в прошлом посте платой от трензов на 6-м Спартане.

[BSVi]

А для отладки чего это будет использоваться? Если не большой сикред

[Sembar]

Эти платки больше как devkit-ы для широкого круга задач планировались..

[486]

quote
А действительно для всех заказчиком Вы собираете прототип таким образом, из отдельных кусков? Оправдан такой путь вообще?

P.S. Подобную конструкцию платы я видел на eBay, китаезы продают. Только там более простой микроконтроллер.
