У меня так: подключена одна RD цепочка на канал, а от неё вилкой расходятся сопротивления по 1,5 Ома на базы параллельных транзисторов. Полет нормальный!i_slayer wrote:Всем привет.
подскажите как правильно соединять параллельно два IGBT транзистора ?
спасибо.
на один канал два диода или один?Pigball wrote: У меня так: подключена одна RD цепочка на канал, а от неё вилкой расходятся сопротивления по 1,5 Ома на базы параллельных транзисторов. Полет нормальный!
Тут набросал картинку. Наверно - ещё надо бы резистор 1k поставить параллельно p6ke18ca.i_slayer wrote: на один канал два диода или один?
Наверно не обязательно, но у меня в силовую что-либо поменьше рука не подымается ставить. Это как говорится чтоб наверняка. Поэтому и диод трехамперный ставлю.i_slayer wrote:сп.
обязательно 2 Вт ?
все дело в площади арматуры в бетоне-гвоздь в стене не пойдет-у него нет площади !Dенис wrote:Правда? Зачем же тогда делать заземление, если можно просто гвоздь в стену воткнуть? )savol wrote:может насчет свинца ошибаюсь!,самое главное ,что он проводит электричество,!
А еще можно измерить сопротивление изоляции проводов и сказать, что она тоже проводит электричество, раз имеет какое то сопротивление. Вопрос только на сколько хорошо.. )
Уж чем-чем, но не бетоном заземляться.
спасибоiEugene0x7CA wrote:Можно не покупать, использовать щупик 1:10 идущий с осциллом.Tetriss wrote:Щуп 1:100 или 1:1000 купить?
А что если тиристорный латр собрать? Схема не сложная.
В силовухе зачастую не нужно ничего мерить при напряжении 310В, померить например на 80-ти вольтах с изолированного ЛАТР'а и этого будет достаточно.
Сам ЛАТР в принципе очень рекомендую — чисто смотреть на каком напряжении девайсина бахнет.
Насчет тиристорного диммера — он c одной стороны режет напряжение и даже работал бы, если бы требовалось просто зарядить конденсаторы до того или иного напряжения.
Вот так выглядит напряжение на выходе у диммеров, синий — синусоида в розетке, красный — как она режется тиристором:
Проблема в том, что нам обязательно требуется изоляция, диммер её не обеспечивает, и вот такие зубчики если подать на трансформатор – на выходе него ничего не будет, железным трансам нужна чистая синусоида.
В качестве питальника напрямую диммеры тоже фигово катят, они обрезают часть формы напряжения из розетки, чем соотвественно снижают потенциально извлекаемую мощность — буквально будет проседать напряжение.
Когда чисто розетка может отдать например 2 кВт(в т.ч. и через ЛАТР) — срезанное напряжение с диммера будет давать уже 1 кВт на 310В(половина гребня срезана), и всего 300Вт на 100В.
Можно было бы сделать правильный "диммер", который реально бы заменял громоздкий ЛАТР, но это уже будет серьёзный импульсный питальник с выходом 0-310В и токовой регулировкой мощности.
Такие штуки правильно сделать не проще чем мощный сварочник или ту же 1.5-метровую Теслу, так что намного предпочтительенй просто юзать железную болванку под названием лабораторный трансформатор.
Ну, надеюсь теперь понятно почему не юзают диммеры.
Ну если 5% резисторы не использовать всё будет тип топ, у большинства используемых в тесластроении транзюков выраженный положительный темп. коэфф. так что токи сами собой растекаютсяsuper_bum wrote:с отдельными резисторами может возникнуть рассинхронизация работы транзисторов из-за отличий в заряде затворов и, в результате этого, сильный перекос токов. В аппнотах ON Semiconductor рекомендуется использовать 3 способ - с комбинированным включением резисторов.
Разряд очень круто вытягивается если снизить количество витков в первичке, что соответственно приводит к росту тока через транзисторы.KirillP wrote:Всех приветствую! Захотелось мне увеличить молнию на сстц полумост, путем поднятия напряжения питания.

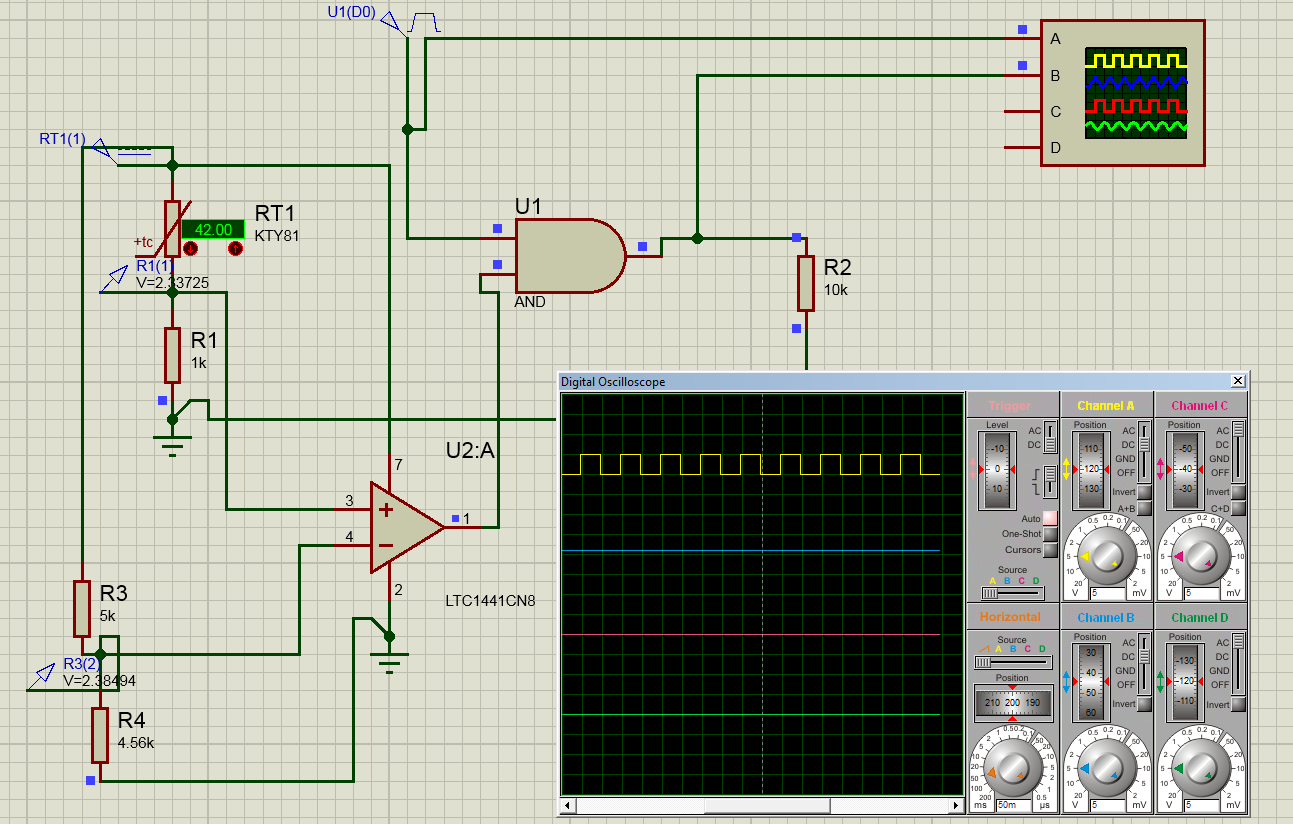

А на логике сделать? Допустим элемент И, на выход которого идёт два сигнала, с прерывателя и с термистора, при достижении определённой температуры сигнал с термистора пропадает, и на элемент И не придёт второй сигнал, тем самым сигнал с прерывателя тоже не дойдёт до UCC ENBL. Что скажете?super_bum wrote:Если отрубить питание драйвера, то бахнет именно из-за этого, а не из-за перегрева. Нужно чтобы драйвер притягивал затворы к нулю.
Вот , глянь , сдесь хорошо рассказал расказывается .Kaktys36 wrote:Приветствую! А подскажите пожалуйста, как организовать защиту OCD на SSTC? Токовый трансформатор по первичке? Или как то иначе ее организуют, и нужна ли она вообще? Например при ловле стримеров у самого терминала, либо закорачивание теслы на землю?
Спасибо, а если это сделать на уровне электронной начинки? Схема для DRSSTC будет ли справедлива для SSTC?KirillP wrote: Вот , глянь , сдесь хорошо рассказал расказывается .
