Эм, конденсаторы в первичке SSTC там совершенно по другой причине. :)
Виноват :) мне почему то казалось что где то я прочёл о снижении мощности в описании, ну по сути то реактивное сопротивление всё равно добавляется.
Насчёт ucc я вообще подтягивающий резистор не ставил, видимо подумал что ...

Всем привет, надеюсь вопрос решится в компактных масштабах. Ситуация следующая: Есть рабочая SSTC, полумост на базе двух FGH40N60SMD, управление через гдт, в драйвере 2 ucc37321/2, управляется синхропрерывателем по оптоволокну. Резонансная частота около 250 кГц, обратная связь через тт, в данном ...

Можно поподробнее об этом - осциллограммы тока первички, напряжений затвора и коллектора нижнего транзистора, фотки стримеров, замеры потребляемой мощности катушки?
Картина примерно такая: 2017-11-25-1002.jpg
всё как обычно:
синус - это ток с первички полученный через токовый транс, а п-образый ...

Всем привет, вопрос касательно sstc. Заметил такую вещь: когда переключение транзисторов происходит ближе к максимуму и минимуму тока первички, то стример при этом возрастает, чем это объясняется и нормально ли это? Мы же всегда стремимся переключить транзисторы в 0 ради их блага, получается в этом ...

Всем привет. Столкнулся с проблемой которая раньше не возникала , а именно на SSTC стример пробивает во внутрь вторички, хотел спросить с чем это может быть связано и какие есть методы борьбы с этим ? вторичка намотана на трубе из уплотнённой бумаги, толщиной 10 мм, сама обмотка примерно 200 мм в ...

Созрел следующий вопрос, подскажите, вот в DRSSTC ставятся jk триггеры между ОС интер. и силовыми микрухами (например у BSVi http://bsvi.ru/uploads/DRSSTC_1406A/tesla5.gif типа 74109 ), я так понимаю что это сделано для того чтобы закрыть транзисторы ближе к 0 без жёсткого переключения? а для SSTS ...

Vladimir33777 wrote: Разве дроссель и земля с вторки включаются в постоянку?

Нет, это ошибка в схеме.

Я всё равно не понимаю несколько моментов.
Вот например в данной конструкции: Можно пассивно помпенсировать, я так делал вот тут .
1. Зачем сборка из 4 диодов сразу после трансформатора ОС если дальше, есть диодная вилка , которая по сути для этого же предназначена?
2. Там как я понимаю компенсатор ...

Вроде всё работает , единственное последняя проблема - это компенсация фазы. Схема сейчас самая обычная :

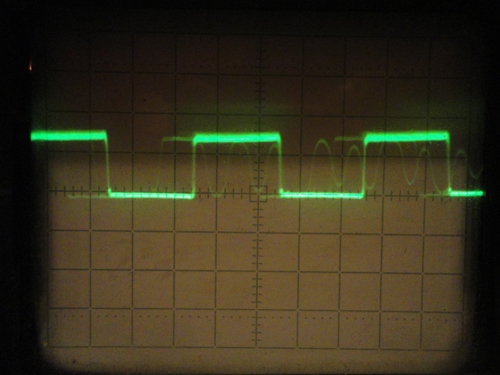

Вот напряжение и ток в первичке :

Довольно много придётся компенсировать. Видел несколько схем в основном на основе компараторов или ещё каких нибудь лишних ...

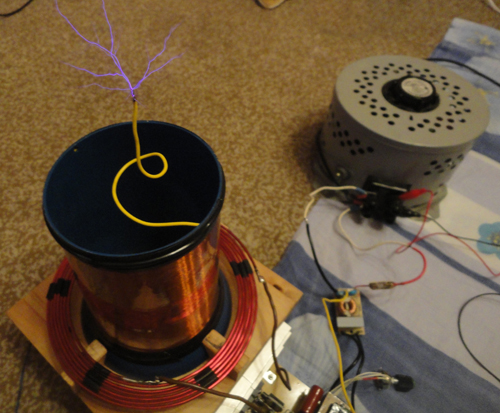

В CW греются, но не интенсивно, за 5 мин где то градусов до 60 с радиатором. Ток в первичке не мерил пока , не знаю , но потребление из сети было 5 ампер без тора. С тором предохран краснеет за 5 сек :) Стример что то около 30 См был.

TVS обрезает лишнее, а то что до порога идёт через диод, в ...

А ну да это же диоды для помощи в борьбе с самоиндукцией :)
Вообще на плате есть места в которые я предполагал вставить последовательно с транзисторами диоды поставить но потом поставил просто перемычки и забил на это т.к. транзисторы не сильно грелись. Я гонял эту теслу в CW режиме минут 5 до ...

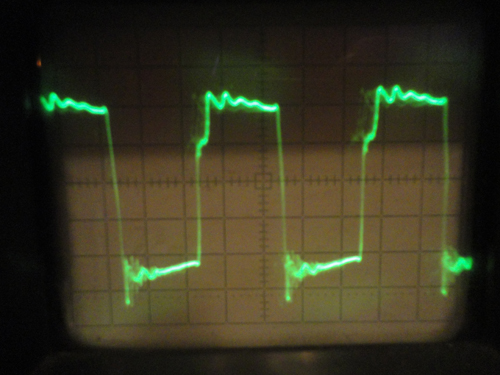

Решил включить на естественный режим при питающем 100 В: Осцилограмма на затворе верхнего ключа: Нижнего: Снял также напряжение с первички: Видно что нет провалов или искажений, то есть сквозняк как я понимаю здесь не присутствует.

Если помеха не ушла
Помеха к сожалению не ушла :( но буду довольствоваться хотя бы тем что есть, по крайней мере она сведена до минимума.

Те 2 диода которые ты не поставил
Там стоят только ультрабыстрые параллельно мосфетовским. Так что проблема с долгим выключением отпадает.

Относительно ...

Потом на нижнем 100нан это опечатка или так и есть?
да это опечатка , там 10 нан тоже.

составляет 4 клетки
Там возможно разные частоты были чуть чуть я уже точно не могу сказать, но я продвинулся немного. Решил устранить все возможные наводки на осциллограф и подобрал более качественный щуп в ...

Это который верхний?

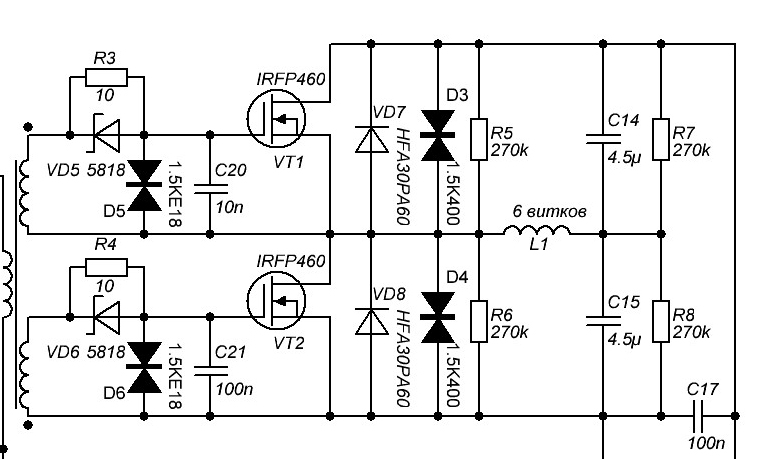

Вот исходя из этой схемы: при питающем напряжении 150...200В снимался сигнал с затворов.

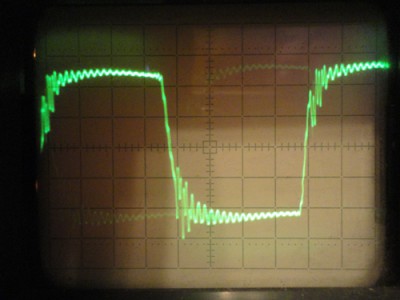

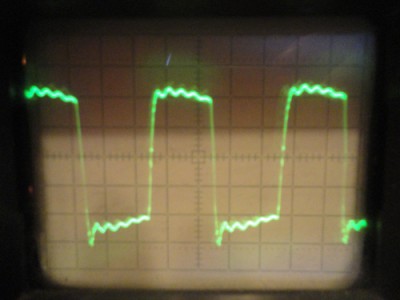

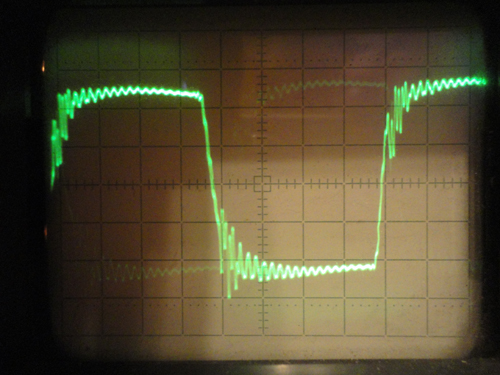

вот сигнал между затвором и истоком VT1: вот сигнал между затвором и истоком VT2: Спрашивается почему на первом такие выбросы ?

На выходе хороший сигнал с приемлемыми выбросами.
Появились данные с которыми я ещё не сталкивался, которые требуют обсуждения. Значит все эти сигналы я снимал с 1 транзистора и тут я решил посмотреть, а что же на втором ?( у которого исток на минусе питания) . И оказалось сигнал там довольно хорош ...

Относительно моих то они ещё небольшие
Я в итоге заменил транзисторы с irfp460 на irg4pc50w у которого ёмкость затвора меньше , но всё равно картина примерно та же.

Поднимал до 20 Ом входные сопротивления и снижал количество витков гдт - тоже самое примерно. Насчёт конденсаторов не пробовал ещё. Меня смущает в этой ситуации резкий зигзаг от максимума до минимума. В теории как я думал Миллер должен начинать воздействовать около 5..7 вольт когда транзистор ...

Я бы сказал что драйвер тянет , но не напрягается, и не греется практически даже. Судя по всему маленький ток потребления. У меня в связи с этим наоборот была мысль уменьшить сопротивления на затворах, чтобы ток вырос. А какой смысл их увеличивать ?
Я первый раз тоже так сделал и забил , потом ...

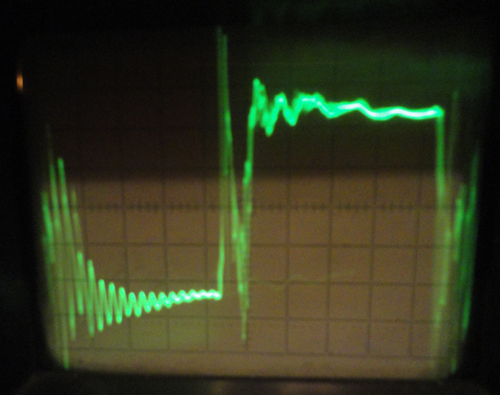

Действительно эф. Миллера оказывает существенное влияние. Снял напряжение на затворах с ЛАТРом. Иесли при 12 В ещё более менее в норме , то свыше 50 В уже сильный провал.

при 12 В.

при 24 В

при 100В

при 150В

Как я понимаю в моём случае транзистор ...

Спасибо, по обратной связи пока ситуация понятна. Теперь пытаюсь разобраться с напряжением затворов. У меня т.к. обмотка ГДТ 1:1 напряжение 12В. Судя по характеристикам irfp460 он будет уже полноценно открыт. Поэтому думаю есть ли смысл увеличивать количество витков на вторичке и повышать напряжение ...

При 6-ти витках схожая картина:

10 нан 5,1 Ом:
6turn 10n 5,1om.JPG

20 нан 0 Ом:
6turn 20n 0om.JPG

20 нан 1 Ом:
6turn 20n 1om.JPG

20 нан 5,1 Ом:
6turn 20n 5,1om.JPG

20 нан 10 Ом:
6turn 20n 10om.JPG

Даже не смотря что по 20 нФ по плечу сигнал хороший , UCCшки греются градусов до 60 ...

Решил немного оживить тему. Всё дело в том что когда я подошёл вплотную к вопросу сборки подумал что надо как то идеализировать напряжение на затворах irfp460 , а также хотел понять возможности UCC37321/2 для данных транзисторов. Для моей катушки рез. частота около 330 кГц без тора и 220 с тором по ...

Смотря для какого тока в первичке , но насколько я знаю обычно IGBT для DRSSTC берут , для сстц феты.
Здесь есть все необходимые расчёты: http://tqfp.org/calculatoria/

Силовую можно спаять на подобии схемы Стива , та микруха слабовата , она не потянет 2 транзистора , лучше для начала просто по стандарту на 37321 сделать. В любом случае надо что то более мощное чем 27245.
