Поток воздуха регулируется так же как и температура. Сначала устанавливаем температуру кнопками «Up» и «Down», и нижимаем кнопку «setup». После также устанавливаем поток воздуха этими же кнопкам «Up» and «Down» и опять нажимаем кнопку «setup». Всё, снимаем с подставки, и фен начинает дуть и греть.
Как видно из технического описания, HDG-1022A на первом выходе выдает только стандартные сигналы (sine, square, pulse, DC ) и то, синус только до 2КГц, импульс до 10МГц, square до 20MHz. Siglent же на всех формах, кроме треугольника выдает свои максимальные 5МГц. HDG-1022A на втором канале выдает и произвольные сигналы, однако уж с очень скромными характеристиками (Sine: 10mHz~1MHz; Other waveforms: 10mHz~100kHz; Sample rate 12.5MSa/s ). У HDG-1022A нет данных о джиттере. У SDG808 самый маленький джиттер (500pS против 6nS всех остальных генераторов данной ценовой категории).
На таможне, конечно, могли тормознут, но могли и не тормознуть.
Правильно. R уменьшает добротность контура. Делает паразитный конденсатор как бы хуже — увеличивает утечку. Это создает дополнительные потери в контуре и колебания быстрей затухают. Но просто резистор поставить нельзя, поэтому ставят последовательно с резистором конденсатор, значение которого выбирают так, чтобы закоротить звон.
паразитна индуктивность рассеяния — это индуктивность, магнитный поток которой замыкается не через сердечник, а через воздух, по кратчайшему пути. Магнитный поток рассеивается в воздух, вместо того, чтобы пойти в сердечник. Если это трансформатор (не флайбек), то поток от этой индуктивности не идет на полезное дело — на создание ЭДС во вторичке, а идет на создание своей собвственной паразитной ЭДС. Её можно представить как дроссель, подключенный последовательно с индуктивностью намагничивания трансформатора.
А по поводу флайбека — обратный ход вызывает ЭДС не только на вторичке, но и на первичке, НО вторичка то замкнута на нагрузку. Во вторичке начинает течь ток, который создает магнитный поток в седечнике, а этот поток создает вторую ЭДС, которая направлена противоположно ЭДС-самоиндукции. И эта вторая ЭДС задавливает нашу ЭДС-самоиндукции. Если бы вторичка была разомкнута, тогда да, и на вторичке и на превичке возникла бы высокая ЭДС-самоиндукции, плюс еще паразитная ЭДС рассеяния и был бы очень большой выброс. А так как вторичка замкнута, то на первичке возникает только отраженное напряжение, которое равно U1=U2*n (напряжение вторички умножить на коэф. трансформации).
В прямоходе, на первом такте вторичка замкнута на нагрузку, а на втором такте вторичка разомкнута, и первичка разомкнута, обе обмотки повисают в воздухе и возникаеть большая ЭДС-самоиндукции.
Ответы: если речь идет о Flyback-трансформаторе, то звенит именно паразитная индуктивность рассеяния первички.
ЭДС самоиндукции индуктивности первички как бы переходит во вторичку, где прямосмещенный диод (то есть диод открыт) пропускает в нагрузку эту энергию самоиндукции. Точнее сказать часть энергии уходит в нагрузку, а часть в выходной конденсатор.

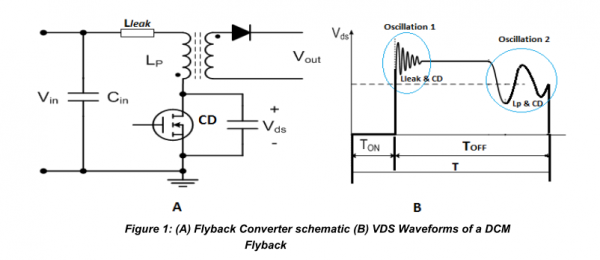

Вот картинка для пояснения:
Взята она из Design Guide for QR Flyback Converter. там же и пояснение к ней.
Преимущество RCD в том, что конденсатор в цепочке RCD пожирает выброс непеша, то есть напряжение на конденсаторе изменяется медленно-неспешно(относительно). А вот TVS-диод пожирает выброс очень быстро, то есть открывается мгновенно, напряжение на нем падает тоже быстро. От такой быстроты могут возникнуть электромагнитные помехи, а это не гуд.
Да. В большинстве расчетов снаббера нужно знать значение паразитной индуктивности. А как её узнать мало кто пишет. Пишут как её расчитать на основе неких габаритных параметров дорожек или трансформатора (если речь идет о паразитной индуктивности рассеяния), но в в таких расчетах тьма-тьмущая всяких геометрических параметров, которые и не так просто определить.

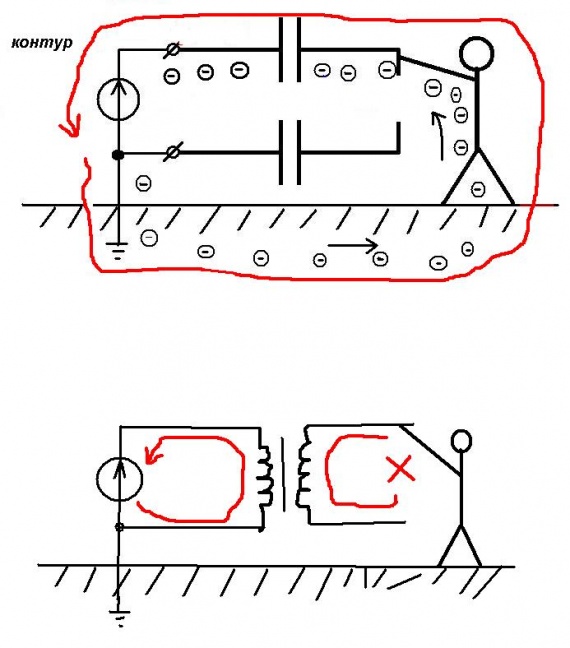

В чём разница принципиальная между трансформаторной и конденсаторной гальваническими развязками?
В том, что конденсатор включается в существующий контур, где перемещаются заряды. Этот контур имеет соединение с землей (заземление).
Трансформатор же создает новый контур, где нет заземления.
1) Оба провода гальванически отвязаны от сети, ибо энергия передаётся электрическим полем — вроде как безопасно.
Отвязаны, но все равно опасно.

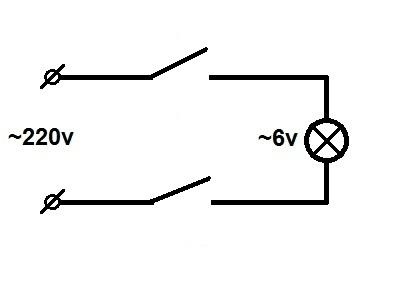

Отвязаны, потому что вместо конденсаторов можно мысленно подставить выключатели:
Подвижный контакт выключателя это одна обкладка, а неподвижный другая, между контактами диэлектрик, например, воздух. Чем не конденсатор с очень незначительной емкостью? И, теоретически, в такой цепи может протекать ток. Но при такой низкой емкости и низкой частоте ток будет ультра-мега-супер-низкий (при условии что провода идеальные проводнки):-) Однако любой скажет, что выключатель гальванически отвязывает один участок цепи от другого. Гальваническая связь это непосредственный электрический контакт между двумя проводниками.
Опасно, потому что при приложении источника ЭДС к обкладкам конденсатора, заряженные частицы (например свободные электроны в металлическом проводе, ионы в электролите) очень захотят оказаться на обкладке конденсатора. А чтобы там оказаться надо туда двигаться, вот когда они начнут двигаться, тут ток и потечет. И здесь все зависит от емкости, чем больше емкость тем больше ток, тем сильнее шарахнет человека, если он окажется включенным в цепь где текут заряды.
Да, согласен, они не похитили, а обратили в свою пользу. в статье 158 еще есть фраза:"… и (или) обращение чужого имущества в пользу виновного или других лиц..."
По закону РФ такое деяние вполне можно квалифицировать как кражу (ст 158 УК РФ). Космодром коммерческая организация и в явном виде использует чужую собственность с корыстной целью, то есть для извлечения прибыли, тайно похитив её(собственность).
tqfp
...разрабатываем электронику вместе
На таможне, конечно, могли тормознут, но могли и не тормознуть.
А по поводу флайбека — обратный ход вызывает ЭДС не только на вторичке, но и на первичке, НО вторичка то замкнута на нагрузку. Во вторичке начинает течь ток, который создает магнитный поток в седечнике, а этот поток создает вторую ЭДС, которая направлена противоположно ЭДС-самоиндукции. И эта вторая ЭДС задавливает нашу ЭДС-самоиндукции. Если бы вторичка была разомкнута, тогда да, и на вторичке и на превичке возникла бы высокая ЭДС-самоиндукции, плюс еще паразитная ЭДС рассеяния и был бы очень большой выброс. А так как вторичка замкнута, то на первичке возникает только отраженное напряжение, которое равно U1=U2*n (напряжение вторички умножить на коэф. трансформации).
В прямоходе, на первом такте вторичка замкнута на нагрузку, а на втором такте вторичка разомкнута, и первичка разомкнута, обе обмотки повисают в воздухе и возникаеть большая ЭДС-самоиндукции.
ЭДС самоиндукции индуктивности первички как бы переходит во вторичку, где прямосмещенный диод (то есть диод открыт) пропускает в нагрузку эту энергию самоиндукции. Точнее сказать часть энергии уходит в нагрузку, а часть в выходной конденсатор.
Вот картинка для пояснения:
Взята она из Design Guide for QR Flyback Converter. там же и пояснение к ней.
Преимущество RCD в том, что конденсатор в цепочке RCD пожирает выброс непеша, то есть напряжение на конденсаторе изменяется медленно-неспешно(относительно). А вот TVS-диод пожирает выброс очень быстро, то есть открывается мгновенно, напряжение на нем падает тоже быстро. От такой быстроты могут возникнуть электромагнитные помехи, а это не гуд.
Некоторые ссылки по теме:
Перевод статьи из журнала Power Systems Design Europe (September 2010), стр 37
А также расчёт снаббера от PowerIntegrations
Трансформатор же создает новый контур, где нет заземления.
Отвязаны, но все равно опасно.
Отвязаны, потому что вместо конденсаторов можно мысленно подставить выключатели:
Подвижный контакт выключателя это одна обкладка, а неподвижный другая, между контактами диэлектрик, например, воздух. Чем не конденсатор с очень незначительной емкостью? И, теоретически, в такой цепи может протекать ток. Но при такой низкой емкости и низкой частоте ток будет ультра-мега-супер-низкий (при условии что провода идеальные проводнки):-) Однако любой скажет, что выключатель гальванически отвязывает один участок цепи от другого. Гальваническая связь это непосредственный электрический контакт между двумя проводниками.
Опасно, потому что при приложении источника ЭДС к обкладкам конденсатора, заряженные частицы (например свободные электроны в металлическом проводе, ионы в электролите) очень захотят оказаться на обкладке конденсатора. А чтобы там оказаться надо туда двигаться, вот когда они начнут двигаться, тут ток и потечет. И здесь все зависит от емкости, чем больше емкость тем больше ток, тем сильнее шарахнет человека, если он окажется включенным в цепь где текут заряды.
