Опыт заказа печатных плат в iTead Studio

Блог им. aitras

Итак, я уже совсем обленился и не хочу делать вручную платы :(
И для очередного проектика (который, надеюсь все же завершу) нужно заказать заводские платы.
Хочу рассказать вам о своем опыте заказа печатных плат в iTead Studio.

iTead Studio базируется в большом китайском городе Шэньчжэнь. Сервис предлагает несколько вариантов заказа, стоимость которых варьируется в зависимости от требований к вашей плате:
  • 10 двухслойных гибких плат размерами до: 5x5, 5x10 или 10x10 см
  • 10 двухслойных жестких плат с зеленой маской размерами до: 5x5, 5x10 или 10x10 см
  • 10 двухслойных жестких плат с цветной маской размерами до: 5x5, 5x10 или 10x10 см
  • 10 четырехслойных жестких плат размерами до: 5x5, 5x10 или 10x10 см
  • 5 двухслойных жестких плат с размерами платы больше чем: 10x10, 20x20 или 30x30 см

У всех вариантов есть по умолчанию шелкография. И можно заказать электроконтроль без увеличения стоимости.
У жестких плат финишное покрытие — HASL, а заплатив дополнительно 10$, получим Lead Free HASL, а еще 10 — ENIG (RoHS). Толщина меди — 35 мкм, за 70 мкм придется доплатить еще 20$.

Я изначально пытался уложиться в размер 5 на 5 см и 2 слоя, что успешно и сделал.


Соответственно, 10 моих плат с зеленой маской и шелкографией мне будут стоить 9,9$ + доставка.

Стоит указать здесь основные технологические возможности для жестких плат, в соответствии с которыми нужно готовить платы.

Технологические возможности
Максимальные размеры платы: 500 мм X 1100 мм
Минимальные размеры платы: 10 мм X 10 мм
Толщина платы: 0,40 – 2,0 мм
Минимальная ширина проводника: 0,15 мм (Рекомендуется > 8 mil)
Минимальный зазор: 0,15 мм (Рекомендуется > 8 mil)
Толщина наружных слоев меди: 35 мкм
Толщина внутренних слоев меди: 17 – 100 мкм
Отступ меди от края платы: 0,25 мм, 0,5 мм
Размеры отверстий: 0,3 — 6,30 мм
Минимальный гарантийный поясок: 0,15 мм
Доступные цвета паяльной маски: черная, зеленая, белая, синяя, желтая
Зазор паяльной маски: 0,1 мм
Финишное покрытие: HASL, ENIG
Минимальная ширина линии шелкографии: 6 mil

Все имеющиеся правила можно посмотреть на странице заказа конкретного вида плат.

Также есть возможность на выбранной площади заказа (к примеру 10х10 см) разместить несколько плат, но разделены они должны быть лишь шелкографией. Никаких отверстий в ряд, никакого слотового сверления, только шелкография, чтобы самому потом пилить. Картинка с сайта так и показывает:

Как разделять платы

А если вы сделаете свою плату открытой для других пользователей, то дополнительно пришлют еще две «левые» (видимо такие же «открытые») платы.

После того как плата готова в САПР, нужно выводить герберы и файл сверловки и оформлять заказ. В процессе заказа выбирается способ доставки. Мне (в Россию, г. Ульяновск) было доступно 2 вида: Registered Air Mail (5,59$) и EMS (44,58$). Я выбрал первый.

После заказа на почту пришло письмо с уведомлением об успешном оформлении заказа. В этом письме также был указан номер, который присвоили заказу. Теперь осталось только создать архив с файлами для изготовления и отправить его по адресу pcb@iteadstudio.com, указав в качестве темы письма номер своего заказа, что я и сделал.

Через 4 дня в почту мне свалилось письмо с уведомлением о том, что мои платы готовы, отправлены и их можно отследить по трек-номеру.
Спустя 10 дней по трек-номеру я узнал, что посылка уже выпущена московской таможней. А еще через 10 — посылка была уже в моем городе.
Итого получается 24 дня с момента заказа, что довольно неплохо.

Пришли платы вот в такой коробке:


А на обратной стороне есть какая-то красная китайская печать со звездой :)


Вместо десяти плат сделали одиннадцать, что не может не радовать.


Качество плат хорошее, но есть косяк с чуть смещенной шелкографией, что, конечно, печально, но не очень страшно:


Причем смещение есть только на Bottom слое. На одном экземпляре чуть больше это смещение, на другом — чуть меньше (на то, что плата изогнутая на этом фото, не обращайте внимания — снимал через дополнительную линзу. Эдакая макросъемка на мобилу :) ).
Ну а в целом, за такие деньги, платы хороши.


Вот такой вот удобный сервис — у меня остались только положительные впечатления. Кстати говоря, заказать там можно не только платы, но и некоторые компоненты и модули, начиная от чип-резисторов и конденсаторов, и заканчивая Arduino и Raspberry Pi.

swisst делится опытом:
Отличная контора. Есть положительный опыт заказа на Украину в размере 100x100мм. Получили 10+1 плат через 27 дней с момента заказа. Сама посылка была в ужасном состоянии, а платы упакованы на отлично.
Еще неплохо добавить то, что есть возможность 'панелизировать' (panelize design) платы — размещать несколько плат на их стандартной площади без фрезеровки. Если указываете, что проект openSource дают еще 2 платы бесплатно.

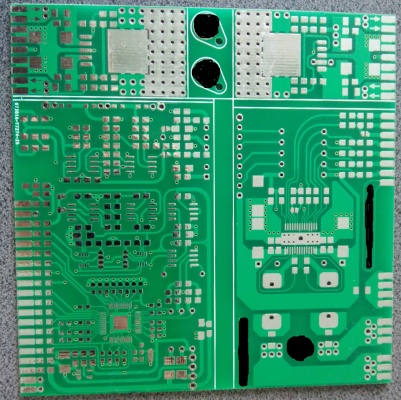

Плата с панелизированием

dimka890 делится опытом:
Итак!
Приехали платы. Выбирал лот 10х15, но плата 10х16, сделали, ничего не сказали. Платы пришли в аналогичной коробке в запаянной пупырчатой упаковке.

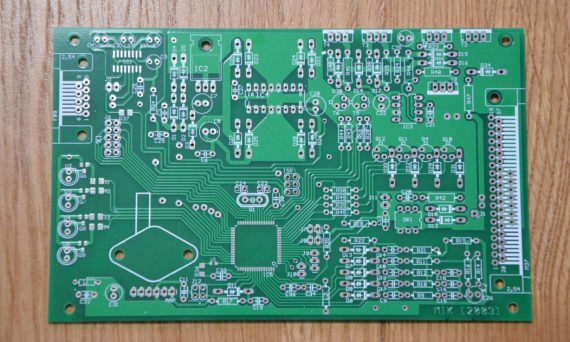

Сами платы см. в спойлере.

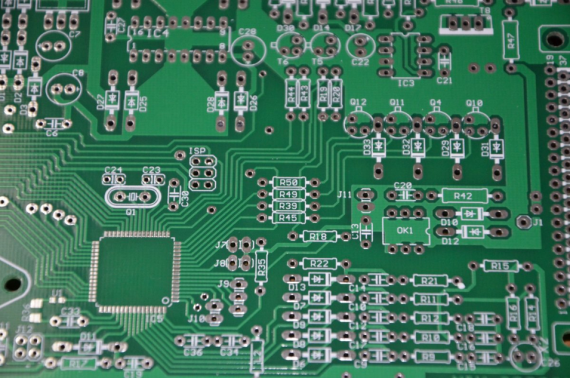

Явно у ребят проблемы с шелком:
1) Шелк немного смещен.
2) Если смотреть на кругляхи транзелей (Q12, Q11, Q4, Q10), видны какие-то артефакты. И особо заметно под tqfp микрой два кондера C36 и C34 — под ними точки белого цвета — в таких вот токах все платы, такое чувство что разбрызгалась краска для шелка. Но в целом хорошо. На функционал не влияет. Маска относительно падов расположена правильно.

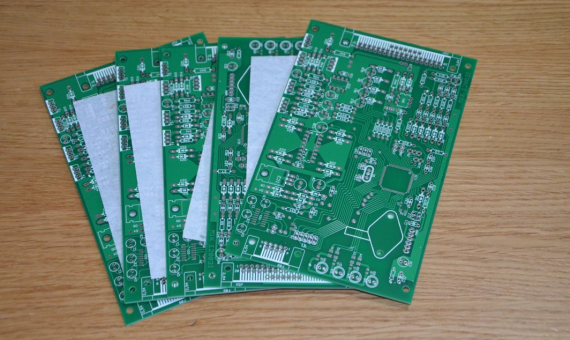

Платы

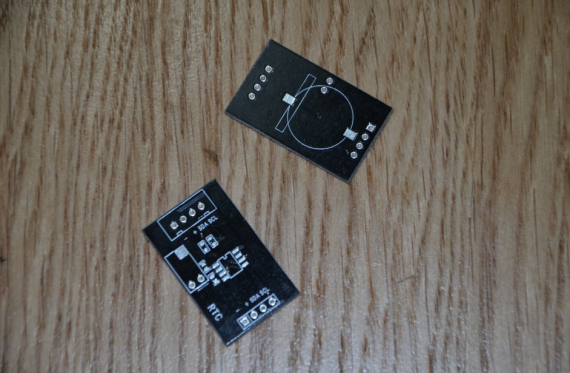

Ну и бонус! Ставим галку — «Open Source And Get 2 More Additional Boards» и получаем еще 2 платы.

Бонус

Кстати сделали и доехало достаточно быстро. От момента как трек заработал на почте Гонконга прошло 10 дней О_о
В общем на 4 работают, как по мне — пользоваться можно.

Germes делится опытом:
Воспользовался услугами «Iteadstudio» — не смотря на «первый блин комом» мне все очень понравилось.
«Первый блин комом» — мне выслали чужой заказ, но ни чего по времени у меня все сходилось.
Вот что хочу сказать от себя:
1. Обязательно указывайте номер своего заказа в слое шелкографии!
2. Ограничение, которое указано на сайте, в описании, мол на одной заготовке можно размещать максимум 5 плат, которые разбиты шелкографией — снято. А это, между прочим, дает очень хорошую цену при заказе мелких плат.
3. Я не поскупился и платы реально были у меня уже через 5 дней — в Украине. (отправка DHL — 35$)

В итоге, что я получил:
1. Намного лучшее качество — сравниваю с «Плата.ком.юа». В двух словах о качестве:
а) Качество и точность расположение слоя шелкографии.
б) Качество и точность защитного слоя защитного лака.
в) Качество покрытия паяльных площадок, они реально выровняны — намного лучше работать с трафаретом.
г) Если заказываеш контурную обработку — фрезирование, Китайцы фрезируют, а не просто высылают скрайбированные платы.
В конце сообщение скан плат для сравнения.
2. Намного дешевле — сравниваю с «Плата.ком.юа».
3. Вместе с выше описанным — намного быстрее, не смотря что едет из Китая.
4. Платы вакуумно запакованны по 50 штук.

До этого я делал платы на «Плата.ком.юа» — больше у них делать не буду.

Сравнение

P.S.: Сейчас у них действует специальное предложение, поэтому платы 5х10 см и 10х10 см по специальной цене — всего 15$ и 20$ соответственно (вместо 25$ и 30$). Спешите!

49 комментариев

avatar
Эх, я бы предпочел не 10 плат, а даже, 2-3, но размерами 5х15 см
avatar
Мечтать не вредно :)
Я вот тоже думаю куда буду девать лишние… На елки вешать если только.
avatar
А как там паяльные маски? На всех платах одинаковые, годные, без смещений? Не налезают ли на пады?
avatar
С маской косяков не наблюдается.
avatar
Вот это хорошо. Стало быть, будем брать. Спасибо за обзорчик!

ЗЫ: Флуд/нытьё: Когда в Альтиуме делаешь скриншот платы для статьи, есть смысл временно включить сглаживание, чтоб картинка была красивше ([o][i]...antialiasing quality; под w7 у меня работает, под xp — увы, нет).
avatar
Пожалуйста.
Рад бы включить, но не умею. Где это включается?
avatar
Ну энто, я ж нарисовал кнопочки. Наверное, хило нарисовал. )
В режиме 3D просмотра «o», потом «i», потом в менюшке ползунок вправо.


Кстати, если комп мощный, то в этом режиме и с плоской картинкой работать приятней, например в режиме «altium transparent 2d».
avatar
Я не понял, что это кнопочки :)
Спасибо — сглаживается! Картинку заменил.
avatar
Ух ты, круто, как-то упустил эту возможность, спасибо!
avatar
Спасибо, все очень подробно :)
avatar
Я вот не могу разобраться с ценами на большие платы у них.
Нежели плату, например, 25 х 1 см сделать действительно в несколько раз дороже, чем такую же по площади 5 х 5?
avatar
Там форум есть. Спроси почему :)
avatar
Еще у них есть скрипты для Eagle.
Никогда не делал герберы, потому пару возможно дурацких вопросов:
  1. Это нормально, что на выходе в файле с основными слоями вообще нет отверстий для выводных компонентов?
  2. Как обрабатываются переходные отверстия? У меня видны только в файле сверловки. Оно автоматом поймет что надо сделать металлизацию ?
avatar
В том же Альтиуме есть галка «Plated», причем она должна стоять на всех отверстиях, если ничего не путаю…
avatar
В герберах не должны быть видны отверстия.
Об отверстиях всю информацию содержит файл сверловки.
avatar
Отличная контора. Есть положительный опыт заказа на Украину в размере 100x100мм. Получили 10+1 шт. через 27 дней с момента заказа. Сама посылка — в ужасном состоянии, а платы упакованы на отлично.
Еще неплохо добавить то, что есть возможность 'панелизировать' (panelize design) платы — размещать несколько плат на их стандартной площади без фрезеровки; если указываете, что проект openSource дают еще 2 платы бесплатно

Плата с панелизированием
плата с IteadStudio
avatar
Спасибо. Добавил в статью.
avatar
Можно узнать в какой программе делаются такие дорожки с плавным изгибом (плата на фото)?
avatar
Альтиум, вестимо…
avatar
PCAD2002, но, уверен, что везде так можно
avatar
Смотреть с 12-й секунды:
(меня ролик этот недавно настолько впечатлил, что кидал ссылку на это видео на форуме)
avatar
Вот лажа… Я каждую дорожку от микросхемы тяну отдельно. Как так сделать что бы все сразу тянуть. Например, одну сторону микросхемы к разъему.
avatar
Interactive Multi-Routing. Предварительно нужно выделить пины, от которых нужно вести трассы:

avatar
хм… всеровно дороговато. Для мелкой серии и если не особо важна шелкография в Харькове делают 1дм^2 100грн (около 12дол). Максимум 2 недели и все готово. И с доставкой нет проблем). Это имеется ввиду двухсторонняя с зеленкой
avatar
Стоимость сабжа, описанного в статье 20$ за 10 дм^2 + доставка порядка 6 долларов. Пересчитайте еще разок где дешевле, взгляните на фото платы из китая и сравните с «харьковской». Заодно можете сюда фото харьковской платы выложить.
avatar
Может у меня проблемы с переводом величин, но 10дм^2 это 3х3дм что является 30х30см. Это сумарная площадь всех плат? В харьковской конторе это цена на первый экземпляр, второй дешевле раза в 2. Качество конечно не идеальное визуально, но материалы вроде норм. И при заказе 1-5 экземпляров вполне выгодно
avatar
Дайте ссылку, пожалуйста.
avatar
avatar
Я просил ссылку не на iTead, а на харьковскую контору, о которой выше говорил nikakoy131:
  • Для мелкой серии и если не особо важна шелкография в Харькове делают 1дм^2 100грн (около 12дол). Максимум 2 недели и все готово. И с доставкой нет проблем). Это имеется ввиду двухсторонняя с зеленкой
avatar

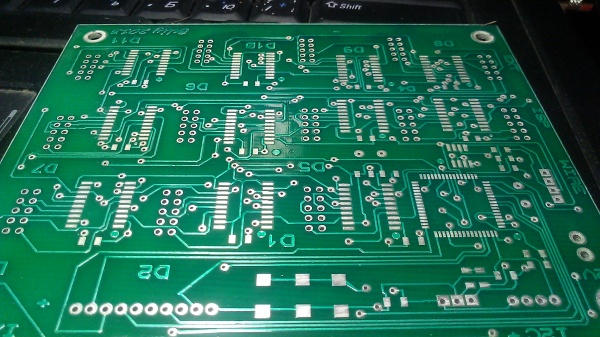

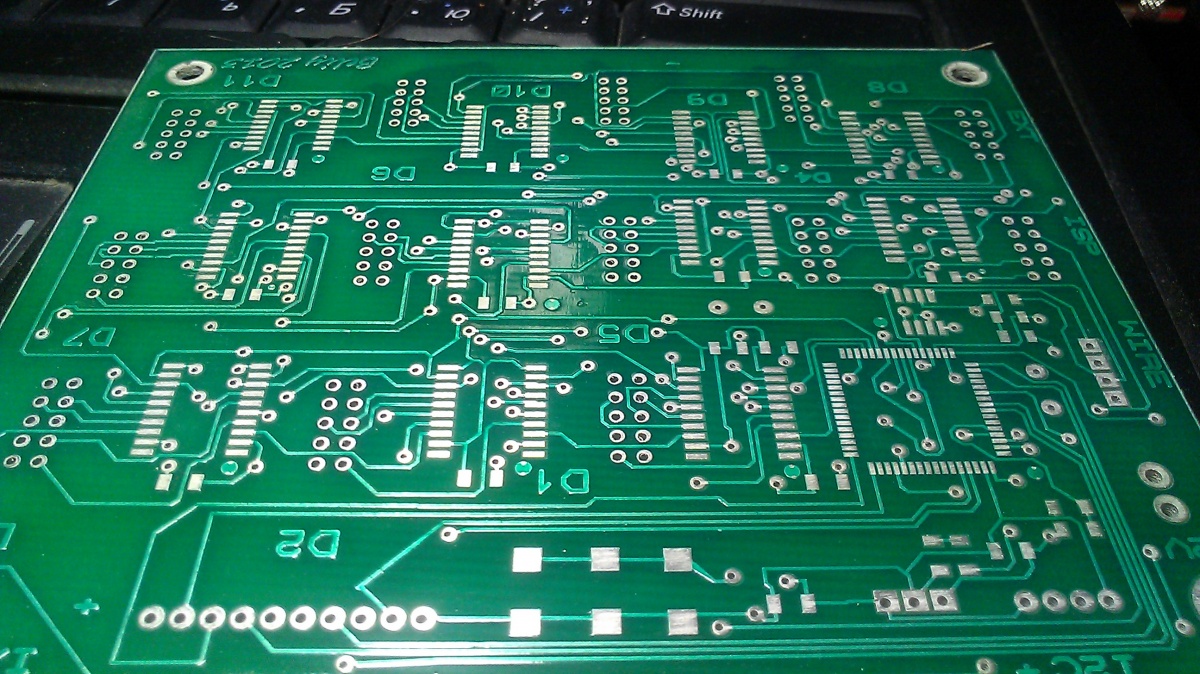

Вот пример



Иногда бывает масочка поплывет кое-где но для меня не критично. Толкового сайта у них нет и не знаю как с пересылкой у них, т.к. я в Харькове обитаю. Вот инфа. 0.3 зазор и 0.3 дорожка. Многослойные не делают. Минимальный заказ от 100грн(чем я чаще всего и пользуюсь). Если кому интересно дам контакты человека который занимается в личку. Плохим тоном считаю кидать номера телефонов в большой интернет)

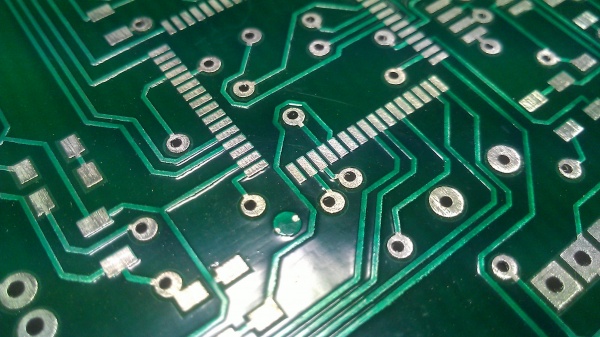

На фото с крупным планом корпус tqfp64
Как по мне вариант как раз для ленивых. На вскидку на 100грн 3-4 платки ТС)
avatar
Ну очень похоже на поверхность плат, что я щупал у Антощенко в Киеве. ) Но сам у них с маской так ничего и не заказывал, так что рекомендовать пока не стану.
avatar
Дайте мыло харьковской конторы, пожалуйста.
avatar
А как сделать в альтиуме инверсную шелкографию (надписи «USB», «PWR», «OUT» на первом фото)?
avatar
А, все нашел. Там в свойствах текста такая галочка «inverted». Спасибо :-)
avatar
Именно. Работает только для ТруТайп шрифтов.
avatar
Тоже заказал платки у них. В этале назвали цену 1300 грн за 10 штук, там вышло 650 грн за 12, поставил галку опен соурс, пофигу платы опен соурс)))
Кстати у меня платы 10,6 х 16 см, но я ради прикола заказал позицию 10х20, неохото было из-за 6мм переплачивать, прокатило, даже ничего не сказали
avatar
А если пришлют плату, у которой с одной стороны отрезано 6 мм?
Расскажите потом :)
avatar
а мне самому интересно)))
Ну вообще я чет не нашел на каком моменте там загружаются файлы. Так что после оплаты тупо написал в саппорт и к письму приатачил файлы. Они сказали что передали платы на производство и если будут какие-то несостыковки мне напишут. Я думаю тут сыграло то что у меня длина с большим запасом, может решили на уступку пойти. Фото платок по любому выложу.
avatar
Ну в статье то так и написано:
«После заказа на почту пришло письмо с уведомлением об успешном оформлении заказа. В этом письме также был указан номер, который присвоили заказу. Теперь осталось только создать архив с файлами для изготовления и отправить его по адресу pcb@iteadstudio.com, указав в качестве темы письма номер своего заказа, что я и сделал.»

А по поводу размеров у них там даже картинка есть.
avatar
ну вобщем посмотрим
P.S. мне письмо не пришло. Хотя возможно я тупо их опередил
avatar
Ну собственно приехали платы. Я тормоз года, но это бывает) Лоты там на большие платы не по 10, а 5 штук, нужно обращать внимание (почему-то в голове засела цифра 10). Вышло конечно вдвое дороже за плату, но всё же дешевле чем делать в Украине! Да и есть ещё прикол с халявными двумя платами если поставил галочку опенсоурс. Подробности и фото вечером)
avatar
Ждем-с :)
avatar
Итак!
Приехали платы. Выбирал лот 10х15, но плата 10х16, сделали, ничего не сказали. Платы пришли в аналогичном коробке в запаянной пупырчатой упаковке.
Сами платы:
piccy.info/view3/5799680/70fbc7d7bc4b4dc709133a962faea404/
Общий план:
piccy.info/view3/5799700/51fecfbff4c2cb40827041f115a7e746/
Поближе. Явно у ребят проблемы с шелком. 1) Шелк как и у ТС немного смещен 2) Если смотреть на кругляхи транзелей (Q12, Q11, Q4, Q10) видны какие-то артефакты. И особо заметно под tqfp микрой два кондера C36 и C34 — под ними точки белого цвета — в таких вот токах все платы, такое чувство что разбрызгалась краска для шелка. Но в целом хорошо. На функционал не влияет. Маска относительно падов расположена правильно.
piccy.info/view3/5799707/328c7fc66a47d747b770248603f43a81/
Ну и бонус! Ставим галку — «Open Source And Get 2 More Additional Boards» и получаем:
piccy.info/view3/5799711/1c7d15a9e96edc60739860b251a7e3e4/
Кстати сделали и доехало достаточно быстро. От момента как трек заработал на почте Гонконга прошло 10 дней О_о
Вобщем на 4 работают как по мне, пользоваться можно
avatar
По поводу бонуса — эти 2 платы откуда берутся?
avatar
А эти две платы дали за то, что я поставил галочку опен соурс. Тоесть те платки, которые я дал делать стали достоянием общественности, по крайней мере должны были, но я свои на сайте у них не обнаружил
P.S. по поводу шелка — сейчас присмотрелся на всех платках косяк с «кляксами» и артефактами 1 в 1, от чего делаю вывод что там проблемы с шаблоном для шелка, или как они его там делают.
avatar
А, т.е. их платы. Я уж думал можно любые другие свои можно заказать...
Спасибо.
avatar
А я думал что они просто сделают на две больше, но пихнули чето левое. Хотя может они просто мне мстят? ))
avatar
Получил уже четвертый заказ — ни как не могу нарадоваться.
Самая большая радость — по протяжению пяти дней у порога нашего офиса появляется человек в форме DHL и отдает мне мою посылку с платами :)
Про суперскую цену вообще молчу.

А ведь компания «Плата.ком.юа» — могли бы делать так же, я про сроки отгрузки и ценообразование…
